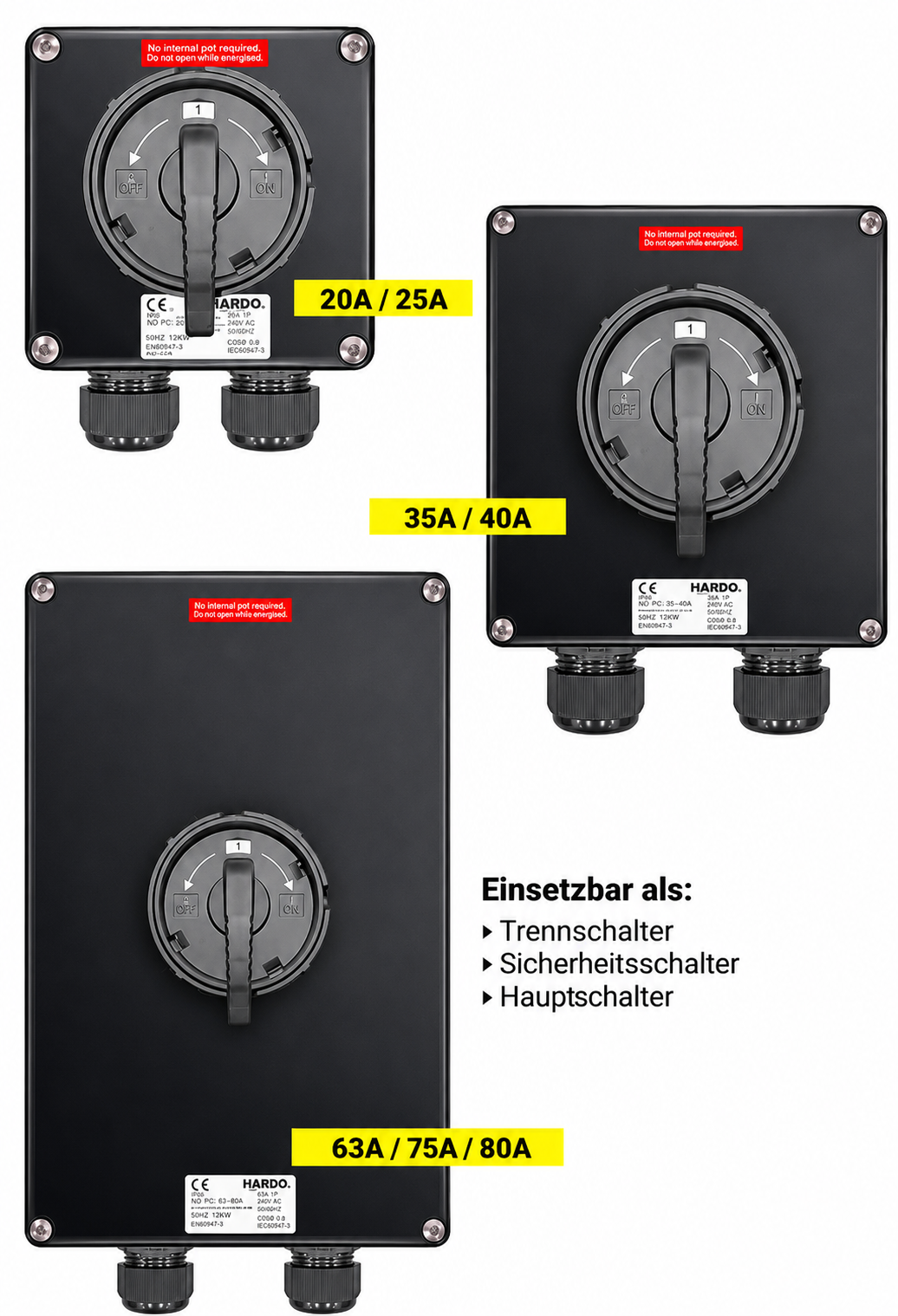

Zweistellige Ex ATEX Hauptschalter als Alternative zu den großen Herstellern:
Geeignet für Ex-Zonen: 1, 2, 21, 22
Ein Gerät – viele Funktionen dank Einsatzkategorie AC-3, AC-23 (auch Betrieb als Trenn- oder Sicherheitsschalter)
Platzsparende und vereinfachte Installation
Erhöhte Funktionalität und Langlebigkeit des Systems auch bei häufigen Betriebszyklen
LOTO-Verriegelungsoption (drei Vorhängeschlösser)
Senkung der Dienstleistungskosten
Zum Herunterladen

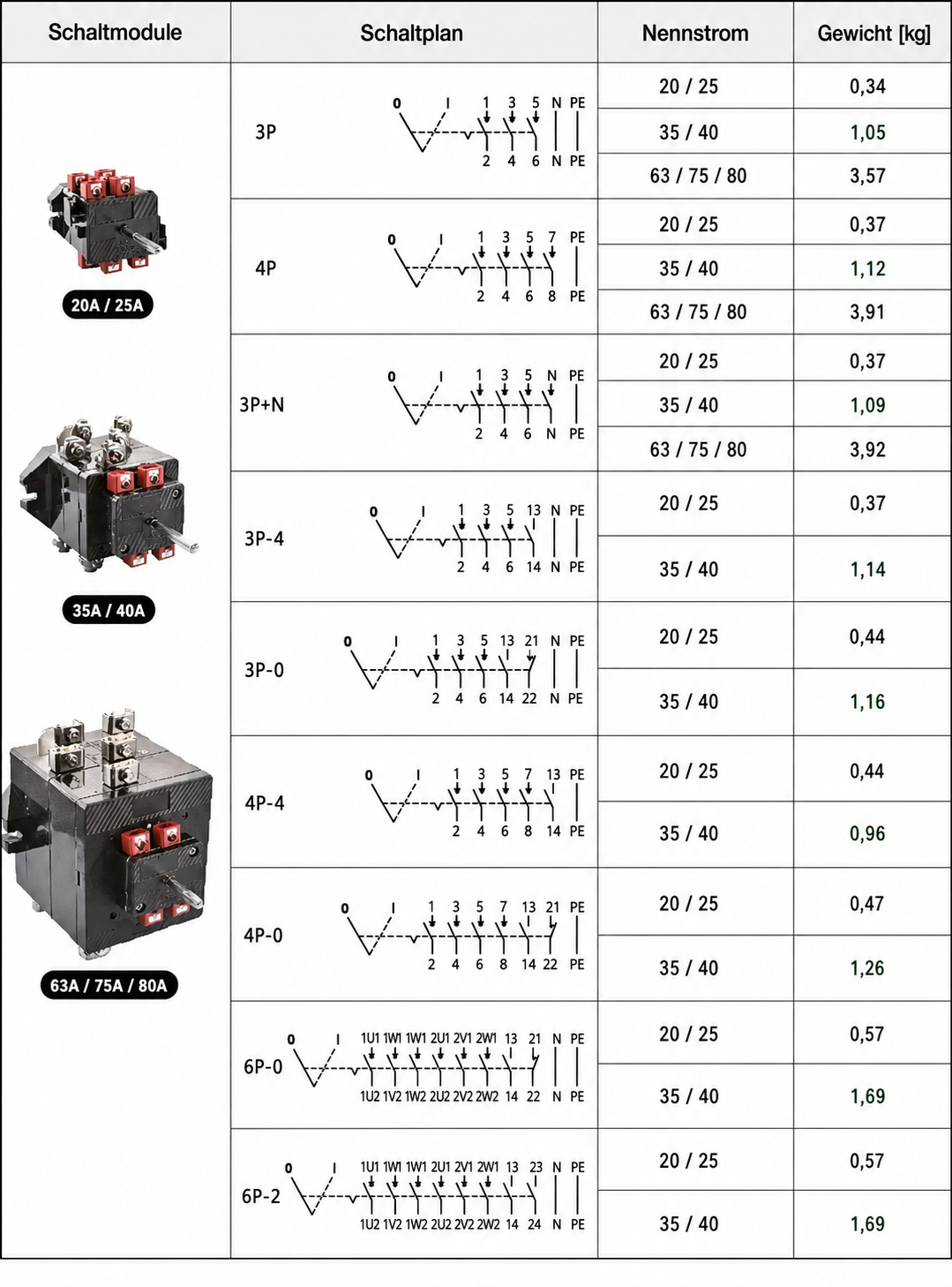

Einsicht in die elektrischen Schaltpläne aus dem Datenblatt
Technische Daten:
Zertifizierungen: ATEX, IECEx
ATEX-Kennzeichnung:
II 2 G Ex db eb IIC T5/T6 Gb
II 2 D Ex tb IIIC T85oCDb
IECEx-Bezeichnung:
Gehäusematerial: SMC (GRP)
Knopfgröße:
Durchmesser: 105 mm
Gesamtbreite mit Griff: 120mm
Zulässige Umgebungstemperatur: -40°C bis +55°C
Schutzart: IP66
Nennspannung: 230V – 690V
Nennstrom: 20A – 80A
In einem Gehäuse aus rostfreiem Stahl: 20A-180A
Kurzschlussschutz
(Nennwerte der Sicherungen):
20A/25A: 20kA, 500V/35A
30A/40A: 20kA, 500V/63A
63A/75A/80A: 50kA, 500V/160A
Sicherung Typ gG (IEC/EN 60269-1)
Bemessungsisolationsspannung (Ui): 800V
Nennstoßspannung (Uimp): 6kV
Kurzzeitiger Bemessungsfehlerstrom (Icw):
3kA für 20A, 25A, 35A, 40A
10kA für 63A, 75A, 80A
Nenn-Kurzschlussausschaltvermögen (Icm):
4kA für 20A, 25A, 35A, 40A
17kA für 63A, 75A, 80A
Leiterquerschnitte:
20A/25A: 2×1,5 bis 4mm²
35A/40A: 2×10mm²
63A/75A/80A: 2×16 bis 25mm²
Preis:
Ex-Hauptschalter für die Sicherheit von Maschinen und Menschen
Ex-Hauptschalter sind wichtige Geräte zum sicheren Ein- und Ausschalten von Maschinen. Sie eignen sich zum Beispiel gut als Wartungsschalter, um die Stromzufuhr schnell zu unterbrechen, bevor Wartungsarbeiten durchgeführt werden. Im Notfall können sie die Maschine auch anhalten und so Menschen und Geräte schützen.
Wenn der Strom abgeschaltet wird, kann ein sogenannter Lichtbogen entstehen – eine Situation, in der, obwohl die Kontakte getrennt sind, immer noch Strom zwischen ihnen überspringt. Das passiert, weil die Luft zwischen den Kontakten von der Spannung “durchstochen” wird und sich in einen Leiter verwandelt. Ein solcher Lichtbogen kann Maschinenteile beschädigen oder sogar eine Gefahr für Menschen darstellen.
Aus diesem Grund werden Hauptschalter eingesetzt. Sie enthalten Schutzvorrichtungen, die gefährliche Spannungsspitzen verhindern, und Komponenten zur sicheren Maschinensteuerung. Auf diese Weise schützen sie sowohl Menschen als auch Geräte, was besonders wichtig ist, wenn sich die Schutzschalter in gefährlichen Bereichen befinden.
Betrieb unter Last als Schalter/Trenner
Das Gerät erfüllt die Anforderungen der Gebrauchskategorien AC-3 und AC-23 gemäß IEC 60947-3, d.h. es kann Stromkreise unter Volllast sicher abschalten und auch Stromkreise mit Einschaltstrom schalten – z.B. bei der Steuerung von Käfigläufermotoren oder induktiven Lasten.
Die Verwendung eines Ex-Hauptschalters, der diese Anforderungen erfüllt, macht zusätzliche Betriebstrennschalter oder Trennschalter überflüssig. Dadurch fungiert der HARDO ATEX-Hauptschalter gleichzeitig als Hauptschalter, Betriebsschalter und Sicherheitselement, was zu einer vereinfachten Installation und einer erhöhten Zuverlässigkeit des Systems führt.
Ex ATEX HARDO Hauptschalter – zuverlässige Sicherheit in Ex-Zonen
Der HARDO Hauptstromkreisunterbrecher ist ein Gerät zur Unterbrechung der Stromversorgung in Anlagen, die in explosionsgefährdeten Bereichen betrieben werden. Er erfüllt die Anforderungen der ATEX-Richtlinie 2014/34/EU und IECEx und ermöglicht eine effektive Stromkreisunterbrechung unter Last – gemäß den Gebrauchskategorien AC-3 und AC-23 nach IEC 60947-3
Bewerbung
Sicherheitshauptschalter für Maschinen und Prozesslinien
Notabschaltung in Notsituationen (EMO)
Service-Schutz für Wartungsarbeiten (LOTO-Konformität)
Abschaltung von Motoren, Transformatoren, Heizungen und induktiven Geräten
In Kombination mit Automatisierungssystemen kann er als Leistungsstatusanzeige fungieren
Ex ATEX-Hauptschalter, der auf deine Anwendung zugeschnitten ist
Nicht jede Installation ist standardisiert – statt dich also auf Lösungen von der Stange zu beschränken, kannst du die Vorteile eines vollständig konfigurierbaren Hauptschalters für den Einsatz in explosionsgefährdeten Bereichen nutzen. Das Gerät wird genau auf deine technischen Anforderungen, Umgebungsbedingungen und Projektspezifika zugeschnitten. Das gibt dir die Gewissheit, dass der Schutzschalter seine Aufgabe erfüllt – zuverlässig, sicher und in Übereinstimmung mit den geltenden Normen – selbst bei ungewöhnlichen oder besonders anspruchsvollen Anwendungen.
Elektrische Kontakte
Hauptkontakte: 3, 4, 5 oder 6
Hilfskontakte:
NEIN / NEIN + NC / 2NO
PE / PE + N / PE + N abgekoppelt
Kontaktmaterial: Silberlegierung
Kabelverschraubungen
Polyamid (M16-M63; bis zu 16 Stück)
Metall: Messing / vernickeltes Messing / rostfreier Stahl (M16-M63; bis zu 12 Stück)
für unverstärkte / verstärkte / geschirmte Kabel
Erdung durch die Messingplatte zur Außenseite des Schalters über die Erdungsschraube
Zusätzliche Komponenten
Dank seines modularen Aufbaus kannst du den Switch ganz nach deinen Bedürfnissen konfigurieren.
LED-Anzeigeleuchten
Amperemeter und Voltmeter
Kontroll- und Notfalltasten
Nocken- und Wahlschalter
Potentiometer für die Einstellung
Betriebsanleitung
Zum Herunterladen
Hauptschalter des Schaltschranks im explosionsgefährdeten Bereich
Der Hauptschalter ist eine Schlüsselkomponente von Steuerungssystemen, mit der Maschinen, Anlagen oder ganze Produktionslinien schnell abgeschaltet werden können. Sein einzigartiges Merkmal ist der große Durchmesser des Knopfes. Dadurch lässt er sich auch unter schwierigen Bedingungen leicht bedienen, was von unschätzbarem Wert ist, vor allem, wenn der Benutzer dicke Schutzhandschuhe trägt. Die große Größe des Knopfes erleichtert nicht nur die Bedienung, sondern minimiert auch das Fehlerrisiko bei der schnellen Reaktion auf eine Gefahr, was der Schlüssel zur Gewährleistung maximaler Sicherheit ist.
Vorteile des Hauptschalters mit einem Drehknopf von 10 cm Durchmesser:
Einfache Bedienung: Der große Knopf (10 cm Durchmesser) erleichtert die Bedienung des Geräts, selbst mit dicken Arbeitshandschuhen, was in Situationen, die eine schnelle und sichere Stromunterbrechung erfordern, entscheidend ist.
Ausschluss des Zufalls: Der Drehmechanismus eliminiert das Risiko, dass der Ex-Hauptschalter versehentlich betätigt wird.
Begrenzungen des Hauptschalters des Schaltschranks:
Mehr Platz: Ein größeres Zifferblatt kann mehr Platz auf dem Bedienfeld beanspruchen, was in engen Räumen ein Hindernis sein kann.
Komplexe Bewegung: Das Ziffernblatt erfordert eine komplexe Bewegung, die es in Krisensituationen schwieriger machen kann, es zu aktivieren.
Stabilität des Hauptschalters unter extremen Bedingungen
Dank ihrer hohen Widerstandsfähigkeit gegenüber extremen Temperaturen sind die Produkte und Geräte von HARDO ideal für anspruchsvolle industrielle Anwendungen. Korrosionsbeständige Materialien und hohe strukturelle Festigkeit sorgen für langfristige Zuverlässigkeit und Schutz vor rauen Umgebungen.
Konfiguration von Gehäusen und Drucktastern für die spezifischen Anforderungen einer Industrieanlage
HARDO bietet eine breite Palette an industriellen Elektrogeräten für explosionsgefährdete Bereiche, die je nach Kundenwunsch konfiguriert werden können – von der Spannungswahl bis hin zu zusätzlichem Zubehör. Der modulare Aufbau unserer Geräte ermöglicht die Anpassung an verschiedene Anwendungen und erhöht so ihre Flexibilität und Effizienz.
