A termék jellemzői
Magas korrózióállóság
Csukható fedél opcióként
Belső szerelőlemez opcióként
Kábeldugó lemez opcióként
Műszaki adatok
Méretek: lásd alább a részleteket
Tanúsítás: ATEX, IECEx
ATEX-jelölés:
II 2 G Ex db eb eb ia/ib mb IIC/IIB T6…T4 Gb
II 2 D Ex tb IIIC T85°C… T135°C Db
IECEx jelölés:
T6…T4 Gb
Ex tb IIIC T85°C… T135°C
Anyag: Rozsdamentes acél
Környezeti hőmérséklet:
-50°C – +60°C (ATEX)
-50°C – +60°C (IECEx – +95°C-ig a speciális “HT” modellek esetében)
IP-besorolás: IP66
Névleges feszültség: max 1000V
Névleges áram: max 160A
Ár
Küldje el kérését, hogy árajánlatot kapjon.
Leírás
Építés
A HCS1S sorozatú vezérlőállomások ATEX / IECEx burkolata AISI 316L rozsdamentes acélból készül. A rozsdamentes acélból készült burkolatok biztosítják a HARDO vezérlőállomásoknak a korróziós anyagokkal szembeni legnagyobb ellenállást. A HCS1S sorozatú vezérlőállomások a következő jellemzőkkel rendelkeznek:
a test és a fedél AISI 316L rozsdamentes acélból készült.
rozsdamentes acélból készült lazulásgátló csavarok a fedélen.
poliuretán vagy szilikon burkolati tömítés.
rozsdamentes acél belső rögzítőcsavarok.
a burkolatok három különböző kivitelben állnak rendelkezésre: a burkolat a testhez rögzítve, lazulásgátló csavarokkal; a burkolat a testhez zsanérokkal és reteszelőkulcsokkal csatlakoztatva; a burkolat a testhez zsanérokkal és lazulásgátló csavarokkal csatlakoztatva. Minden rendszer biztosítja a megfelelő nyomást a tömítésre, hogy a burkolat IP66-os védettséget kapjon. Ha a fedelet zsanérokkal kötik össze a testtel, akkor lehetőség van arra, hogy mindkét oldalfalon további kábelbevezetéseket biztosítsanak, tömítéslemezek hozzáadásával.
rozsdamentes acél belső szerelőlemezek állnak rendelkezésre.
Funkció
A Control Station HCS1S készülékházakat gyakran használják a következő elsődleges alkalmazásokhoz:
parancsnoki és vezérlőállomások
segélyhívó rendszerek
műszerházak
megszakító panelek
billenőkapcsolók és átkapcsolók
világítási beállítások
terminálegységek
elektromos burkolat
Akkumulátor tartó
A vezérlőállomások burkolatai többféle méretben kaphatók, így Ön kiválaszthatja az alkalmazásához legjobban illeszkedő burkolatot. A Control Station szekrények speciális karimák segítségével összeszerelhetők, hogy egy nagy panelt alkossanak, miközben az egyes szekrények IP-védelme megmarad. A 90 mm-es magasságtól kezdődően a burkolatok felszerelhetők fedeles kezelőszervekkel (ellenőrző lámpák, nyomógombok, kapcsolók stb.).

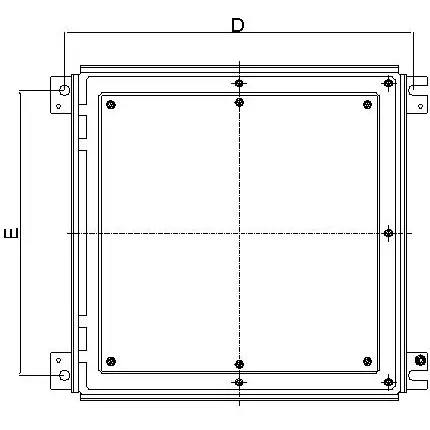

Méretek
| TYPE | A | B | C | D | E |
|---|---|---|---|---|---|
| HCS1S101210 | 100 | 120 | 100 | 150 | - |
| HCS1S142013 | 140 | 200 | 130 | 170 | - |
| HCS1S151510 | 150 | 150 | 100 | 180 | - |
| HCS1S202016 | 200 | 200 | 160 | 230 | 160 |
| HCS1S202713 | 200 | 270 | 130 | 230 | 230 |
| HCS1S202716 | 200 | 270 | 160 | 230 | 230 |
| HCS1S272713 | 270 | 270 | 130 | 300 | 230 |
| HCS1S273513 | 270 | 350 | 130 | 300 | 310 |
| HCS1S273516 | 270 | 350 | 160 | 300 | 310 |
| HCS1S282816 | 280 | 280 | 160 | 310 | 240 |
| HCS1S282827 | 280 | 280 | 270 | 310 | 240 |
| HCS1S353516 | 350 | 350 | 160 | 380 | 310 |
| HCS1S353520 | 350 | 350 | 200 | 380 | 310 |
| HCS1S355016 | 350 | 500 | 160 | 380 | 460 |
| HCS1S355020 | 350 | 500 | 200 | 380 | 460 |
| HCS1S383816 | 380 | 380 | 160 | 410 | 340 |
| HCS1S383820 | 380 | 380 | 200 | 410 | 340 |
| HCS1S383827 | 380 | 380 | 270 | 410 | 340 |
| HCS1S384516 | 380 | 450 | 160 | 410 | 410 |
| HCS1S384520 | 380 | 450 | 200 | 410 | 410 |
| HCS1S385716 | 380 | 570 | 160 | 410 | 530 |
| HCS1S505016 | 500 | 500 | 160 | 530 | 460 |
| HCS1S505020 | 500 | 500 | 200 | 530 | 460 |
| HCS1S575716 | 570 | 570 | 160 | 600 | 530 |
| HCS1S575720 | 570 | 570 | 200 | 600 | 530 |
| HCS1S575730 | 570 | 570 | 300 | 600 | 530 |
| HCS1S577620 | 570 | 760 | 200 | 600 | 720 |
| HCS1S769520 | 760 | 950 | 200 | 790 | 910 |
Alkatrészek
A HCS1S sorozatú vezérlőállomások a világ vezető gyártóitól származó, tanúsított alkatrészek széles választékával szerelhetők fel. Ezen alkatrészek között vannak nyomógombok, vezérlő- és jelzőlámpák, vészhelyzeti gombafejű nyomógombok, megszakítók, relék, leválasztó kapcsolók és mérőeszközök.
Nyomógombok
A rugós nyomógombos egységek és a rugós dupla nyomógombok különböző típusú érintkezőmodulokkal kombinálhatók, hogy a NO és NC érintkezők számos különböző kombinációja álljon rendelkezésre. Ezek az egységek különböző színekben kaphatók, és opcionálisan különböző jelölőcímkékkel is felszerelhetők.
Vészhelyzeti gombafej nyomógombok
Rugós visszacsapó gombafejű nyomógombos egységek, egy elektromos érintkezési modullal együtt.
Nyomógombos vészhelyzeti gombafej nyomógombos egységek (kulcskihúzással vagy anélkül), egy elektromos érintkezési modullal együtt.
Kioldó gombafejű vészhelyzeti nyomógombos egységek, egy elektromos érintkezési modullal.
Választó kapcsolók
Stay-put vagy rugós visszacsapó kulcsos választóegységek egy elektromos érintkezési modullal.
Jelzőlámpák
Veszélyes területeken való használatra jóváhagyott jelzőlámpák. A lámpák az elektromos áramkörök követelményeinek megfelelően különböző feszültségekhez tervezett LED-egységgel vannak felszerelve. A jelzőlámpák különböző színekben kaphatók.
Jelzőlámpák gombbal
Rugós visszacsapó, megvilágított nyomógombos egység. LED-egységgel kiegészítve, különböző feszültségekkel és egy elektromos érintkezővel kapható. A NO és NC érintkezők különböző kombinációival kapható. Különböző színekben kapható.
Potméterek
Potentiométer egység ellenállás értékek tartományával. A gomb nagyméretű vizuális kijelzővel van ellátva.
Feszültségmérők, árammérők, villamossági mérők
A HVA (Harmonikus feszültségelemzés) feszültségmérő, árammérő, miliamméter egységek számos mérési tartomány opcióval, 2-szeres vagy 5-szeres skálázással állnak rendelkezésre. Az árammérő egység közvetlen mérést végezhet, vagy áramváltókkal és kérésre szekunder áramváltókkal együtt használható. Az árammérő működési hőmérséklettartománya -40°C és +60°C között van.
Kapcsolómodul 2 – pólus
Két különálló nyomórúd, amelyek egy-egy érintkezőcsoportot vezérelnek. Egy vagy két érintkezőcsoportot különböző működtetőfejekkel lehet vezérelni, hogy különböző funkciókkal rendelkezzenek.
Kapcsolómodul 4 – pólus
Két különálló fém nyomóelem, amelyek egyenként két érintkezőcsoportot vezérelnek. Két vagy négy érintkezőcsoportot különböző működtetőfejekkel lehet vezérelni, hogy különböző funkciókkal rendelkezzenek.
Védő ablak
Hőálló üvegből készült, automatikus kiegyenlítő szilikonnal lezárt vezérlőlámpa ablak.
Megszakítók
A megszakítók olyan eszközök, amelyek rövidzárlat esetén kikapcsolják az áramáramlást. Úgy tervezték őket, hogy robbanásveszélyes környezetben védjék az embereket, és 6, 10, 16, 20, 25, 32 vagy 40 amper áramerősséggel, 10, 30, 100 és 300 milliamper maradó áramerősséggel használhatók.
Kontaktorok Névleges feszültség 24 V / 240 V
A kontaktorok kompakt alkatrészek az 1. és 2. zónában található Ex e burkolatokhoz, és tartósak és megbízhatóak a veszélyes területeken való használathoz. Mindegyik könnyen telepíthető, robusztus és korrózióálló. A kontaktorok Ex e védett szekrényekbe vannak szerelve, és sokféle alkalmazásban használhatók.
Teherelosztó kapcsolók fogantyúval 180 A-ig terjedő áramokhoz
A teherelosztó kapcsolómodul tanúsítvánnyal rendelkezik, és fokozott biztonságú “Ex e” szekrénybe kell beépíteni. Jó égésgátló teljesítménye és gyors csatlakoztatása vagy törése van, amint a rugó feszesre van húzva a kioldáshoz. A vezetékcsatlakozók csavarjai rozsdamentes acélból készülnek.
Kábelvezető tömítések
A kábeldugók olyan eszközök, amelyeket az elektromos kábel végének a célberendezéshez való csatlakoztatására és rögzítésére használnak. A kábeldugókat minden típusú táp-, vezérlő-, műszer-, adat- és kommunikációs kábelhez használják. Léteznek kábeldugók nem páncélozott és páncélozott kábelekhez. A kábeldugók széles választéka mellett egyéb tartozékok, például adapterek, szűkítők és elzáró dugók is kaphatók.
Rozsdamentes acélból készült ATEX vezérlőállomás – előnyök
Rendkívül higiénikus és könnyen tisztítható
A rozsdamentes acélból készült vezérlőállomások rendkívül higiénikusak és könnyen tisztíthatók, így alkalmasak az élelmiszer- és italiparban való használatra. A rozsdamentes acélfelületek sima és nem porózusak, ami ellenállóvá teszi őket a baktériumokkal és más kórokozókkal szemben. Ezenkívül könnyen tisztíthatók és fertőtleníthetők, ami létfontosságú az olyan iparágakban, ahol a higiénia kritikus fontosságú.
Nagy szilárdság és robusztusság
A rozsdamentes acélból készült vezérlőállomások számos előnyt kínálnak más típusú vezérlőállomásokkal szemben, különösen a veszélyes területeken. Az egyik legfontosabb előny a nagy szilárdság és robusztusság. A rozsdamentes acél nagyon erős anyag, ami azt jelenti, hogy az ebből az anyagból készült vezérlőállomások más anyagoknál jobban ellenállnak a zord környezeti körülményeknek és a fizikai behatásoknak.
Tartós
A rozsdamentes acélból készült vezérlőállomások rendkívül tartósak és hosszú élettartamúak. Ellenállnak az ütéseknek, rezgéseknek és más típusú mechanikai igénybevételeknek, ami segíthet a megbízható működés biztosításában a zord környezetben. Ezenkívül a rozsdamentes acél vezérlőállomások ellenállnak a tűznek és a robbanásoknak, ami létfontosságú olyan veszélyes környezetben, ahol ezek a kockázatok fennállnak.
Összefoglaló
Összességében a rozsdamentes acélból készült vezérlőállomások tartós, hőálló, korrózióálló, higiénikus és vizuálisan vonzó megoldást kínálnak a veszélyes területeken lévő berendezések vezérlésére. Nagy szilárdságuk, hőmérséklet-ellenállásuk és könnyen tisztítható felületük miatt ideálisak a legkülönbözőbb alkalmazásokhoz olyan iparágakban, mint a vegyipar, az olaj- és gázipar, a tengerészet, a gyógyszeripar, az élelmiszeripar és az italgyártás és még sok más iparág.
