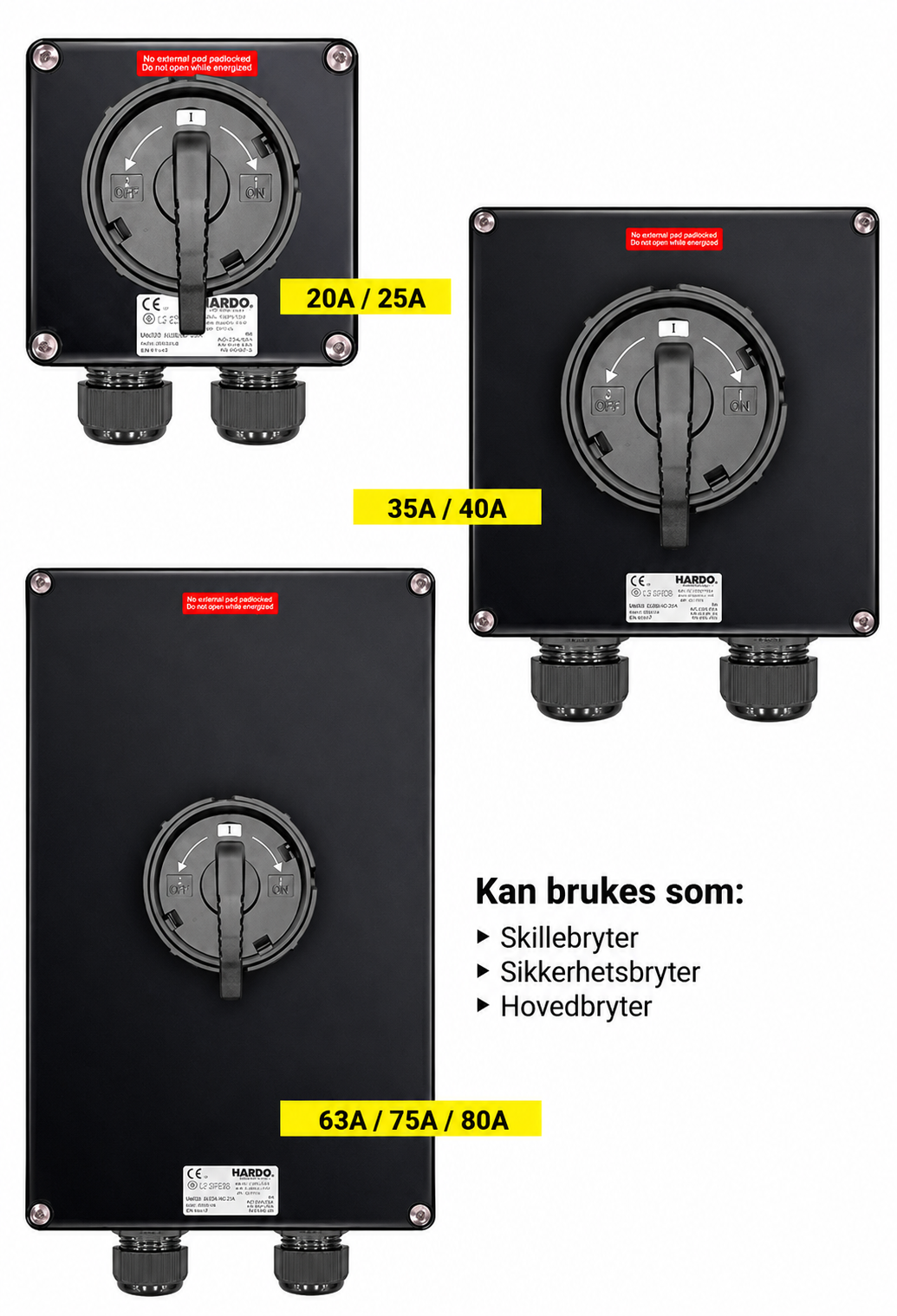

Ex ATEX-hovedbrytere med to posisjoner som et alternativ til de største produsentene:
Beregnet for eksplosjonsfarlige områder: 1, 2, 21, 22
Én enhet – mange funksjoner takket være brukskategoriene AC-3 og AC-23 (kan også brukes som isolasjons- eller sikkerhetsbryter)
Plassbesparende og enkel montering
Økt funksjonalitet og holdbarhet for systemet, selv ved hyppige driftssykluser
Mulighet for LOTO-låsing (tre hengelåser)
Reduksjon av vedlikeholdskostnader
Last ned
Oversikt over elektriske skjemaer fra katalogkortet
Tekniske data:
Sertifikater:ATEX, IECEx
ATEX-merking:
II 2 G Ex db eb IIC T5/T6 Gb
II 2 D Ex tb IIICT85 °CDb
IECEx-merking:
Kabinettmateriale:SMC (GRP)
Størrelse på dreieknappen:
diameter: 105 mm
total bredde med håndtak: 120 mm
Tillatt omgivelsestemperatur: fra-40 °C til +55 °C
Beskyttelsesgrad:IP66
Nominell spenning:230 V – 690 V
Nominell strøm: 20 A – 80 A
I rustfritt stålhus: 20 A–180 A
-kortslutningsbeskyttelse (sikringsverdier):
20 A/25 A: 20 kA, 500 V/35 A
30 A/40 A: 20 kA, 500 V/63 A
63 A/75 A/80 A: 50 kA, 500 V/160 A
sikringstype gG (IEC/EN 60269-1)
Nominell isolasjonsspenning (Ui): 800 V
Nominell slagfasthetsspenning (Uimp):6 kV
Nominell kortvarig tålekapasitet (Icw):
3 kA for 20 A, 25 A, 35 A, 40 A
10 kA for 63 A, 75 A, 80 A
Nominell kortslutningsstrøm (Icm):
4 kA for 20 A, 25 A, 35 A, 40 A
17 kA for 63 A, 75 A, 80 A
Kabelquersnitt:
20 A/25 A: 2 × 1,5 til 4 mm²
35 A/40 A: 2 × 10 mm²
63 A/75 A/80 A: 2 × 16 til 25 mm²
Pris:
Ex-hovedbrytere som bidrar til sikkerheten for maskiner og mennesker
Ex-hovedbrytere er grunnleggende enheter som brukes til sikker på- og avkobling av maskiner. De egner seg for eksempel som servicebrytere, som gjør det mulig å raskt koble fra strømforsyningen før vedlikeholdsarbeid påbegynnes. I farlige situasjoner kan de også stoppe maskinen og dermed beskytte både mennesker og utstyr.
Når strømmen slås av, kan det oppstå en såkalt lysbue – dette er en situasjon der det fortsatt går strøm mellom kontaktene, selv om de er koblet fra hverandre. Dette skjer fordi luften mellom kontaktene blir «gjennomboret» av spenningen og fungerer som en leder. En slik lysbue kan skade maskinens komponenter eller til og med utgjøre en fare for mennesker.
Det er nettopp derfor man bruker hovedbrytere. De har sikkerhetsfunksjoner som forhindrer farlige spenningsspikre, samt komponenter for sikker styring av maskinen. På denne måten beskytter de både mennesker og utstyr, noe som er spesielt viktig når bryterne er plassert i eksplosjonsfarlige områder.
Drift under belastning som kobler/bryter
Enheten oppfyller kravene til brukskategoriene AC-3 og AC-23 i henhold til IEC 60947-3, noe som betyr at den trygt kan koble fra elektriske kretser under full belastning, samt koble til kretser med startstrøm – f.eks. ved styring av kortslutningsmotorer eller induktive belastninger.
Bruk av en Ex-hovedbryter som oppfyller disse kravene eliminerer behovet for ekstra driftsbrytere eller isolasjonsbrytere. Takket være dette fungerer ATEX-hovedbryteren fra HARDO samtidig som hovedstrømbryter, driftsbryter og sikkerhetskomponent, noe som forenkler installasjonen og øker systemets pålitelighet.
Hovedbryter Ex ATEX HARDO – pålitelig sikkerhet i eksplosjonsfarlige områder
HARDO-hovedbryteren er en enhet beregnet på å koble fra strømforsyningen i anlegg som opererer i eksplosjonsfarlige omgivelser. Den oppfyller kravene i ATEX-direktivet 2014/34/EU og IECEx og muliggjør effektiv bryting av strømkretsen under belastning – i samsvar med brukskategoriene AC-3 og AC-23 i henhold til standarden IEC 60947-3
Anvendelse
Hovedbryter for sikkerhet på maskiner og produksjonslinjer
Nødavstengning i faresituasjoner (EMO)
Sikkerhetstiltak ved vedlikeholdsarbeid (i samsvar med LOTO)
Frakoblingsbryter for motorer, transformatorer, varmeelementer og induksjonsbaserte enheter
I kombinasjon med automatiseringssystemer kan den fungere som en indikator for strømtilstanden
Ex ATEX-hovedbryter tilpasset din applikasjon
Ikke alle installasjoner er standard — derfor kan du, i stedet for å begrense deg til ferdige løsninger, benytte deg av muligheten til å konfigurere hovedbryteren fullt ut for bruk i eksplosjonsfarlige områder. Enheten tilpasses nøyaktig etter dine tekniske krav, miljøforhold og prosjektets spesifikasjoner. På denne måten kan du være sikker på at bryteren vil oppfylle sin oppgave – pålitelig, sikkert og i samsvar med gjeldende standarder – selv i uvanlige eller spesielt krevende bruksområder.
Elektriske kontakter
Hovedkontakter: 3, 4, 5 eller 6
Hjelpekontakter:
NO / NO + NC / 2NO
PE / PE + N / PE + N, frakoblingsbar
Kontaktmateriale: sølvlegering
Kabelgjennomføringer
av polyamid (M16–M63; opptil 16 stk.)
av metall: messing / nikkelbelagt messing / rustfritt stål (M16–M63; opptil 12 stk.)
for uarmerte / armerte / skjermede kabler
Jording via en messingplate, ført ut av bryteren via en jordingsskrue
Ekstra komponenter
Takket være den modulære konstruksjonen kan du konfigurere en bryter som er tilpasset dine behov.
LED-signallamper
Strømmålere og spenningsmålere
Betjenings- og nødknapper
Kam- og valgbrytere
Potensiometre for regulering
Hovedbryteren i kontrollskapet i et eksplosjonsfarlig område
Hovedbryteren er en sentral komponent i styringssystemer som gjør det mulig å slå av maskiner, utstyr eller hele produksjonslinjer raskt. Dens unike egenskap er den store diameteren på dreieknappen. Dette gjør den enkel å betjene selv under vanskelige forhold, noe som er uvurderlig, spesielt når brukeren har på seg tykke vernehansker. Den store størrelsen på dreieknappen gjør ikke bare betjeningen enklere, men minimerer også risikoen for feil når man må reagere raskt på en fare, noe som er avgjørende for å sikre maksimal sikkerhet.
Fordelene ved hovedbryteren med et dreieknott på 10 cm i diameter:
Brukervennlighet:Den store dreieknappen (diameter 10 cm) gjør det enkelt å betjene enheten, selv med tykke arbeidshansker, noe som er avgjørende i situasjoner der det er nødvendig å kutte strømmen raskt og sikkert.
Forebygging av utilsiktet bruk:Den roterbare mekanismen forhindrer at Ex-hovedbryteren blir utløst ved et uhell.
Begrensninger for hovedbryteren i kontrollskapet:
Tar mer plass:En større dreieknapp kan ta mer plass på kontrollpanelet, noe som kan være en begrensning i trange rom.
Komplisert bevegelse: Dreieknappenkrever en komplisert bevegelse, noe som gjør at den kan være vanskeligere å betjene i krisesituasjoner.
Hovedbryterens driftsstabilitet under ekstreme forhold
Takket være sin høye motstandsdyktighet mot ekstreme temperaturer er HARDO-produkter og -utstyr den ideelle løsningen for krevende industrielle anvendelser. Korrosjonsbestandige materialer og høy konstruksjonsstyrke sikrer langvarig pålitelighet og beskyttelse mot påvirkning fra tøffe omgivelsesforhold.
Tilpasning av kabinetter og knapper til spesifikke krav i en industrianlegg
HARDO tilbyr et bredt utvalg av utstyr innen industriell elektroteknikk for eksplosjonsfarlige områder, som kan konfigureres i henhold til kundens behov – alt fra valg av spenning til ekstra tilbehør. Den modulære konstruksjonen til utstyret vårt gjør det mulig å tilpasse det til ulike bruksområder, noe som øker fleksibiliteten og effektiviteten.
