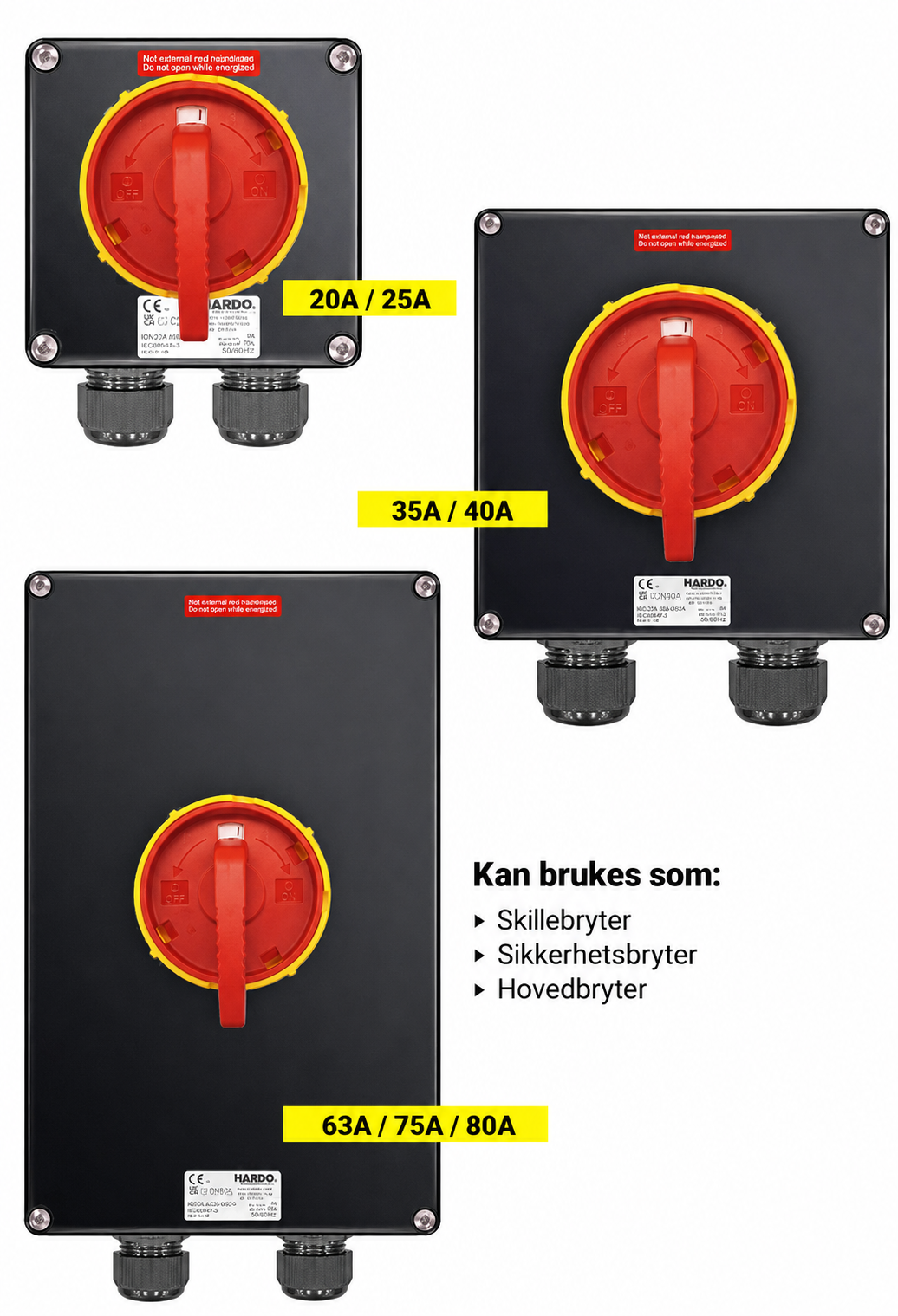

Ex ATEX-sikkerhetsbrytere med to posisjoner (på/av):
Beregnet for eksplosjonsfarlige områder: 1, 2, 21, 22
Multifunksjonelle – kan fungere som hovedbryter, driftsbryter og del av sikkerhetssystemet (brukskategori: AC-3, AC-23)
De kjennetegnes ved høy holdbarhet ved mange driftssykluser
Du skal sette på hengelåser i henhold til kravene i LOTO-prosedyrene
Én enhet og mange funksjoner betyr også lavere kostnader for montering og senere vedlikehold
Last ned

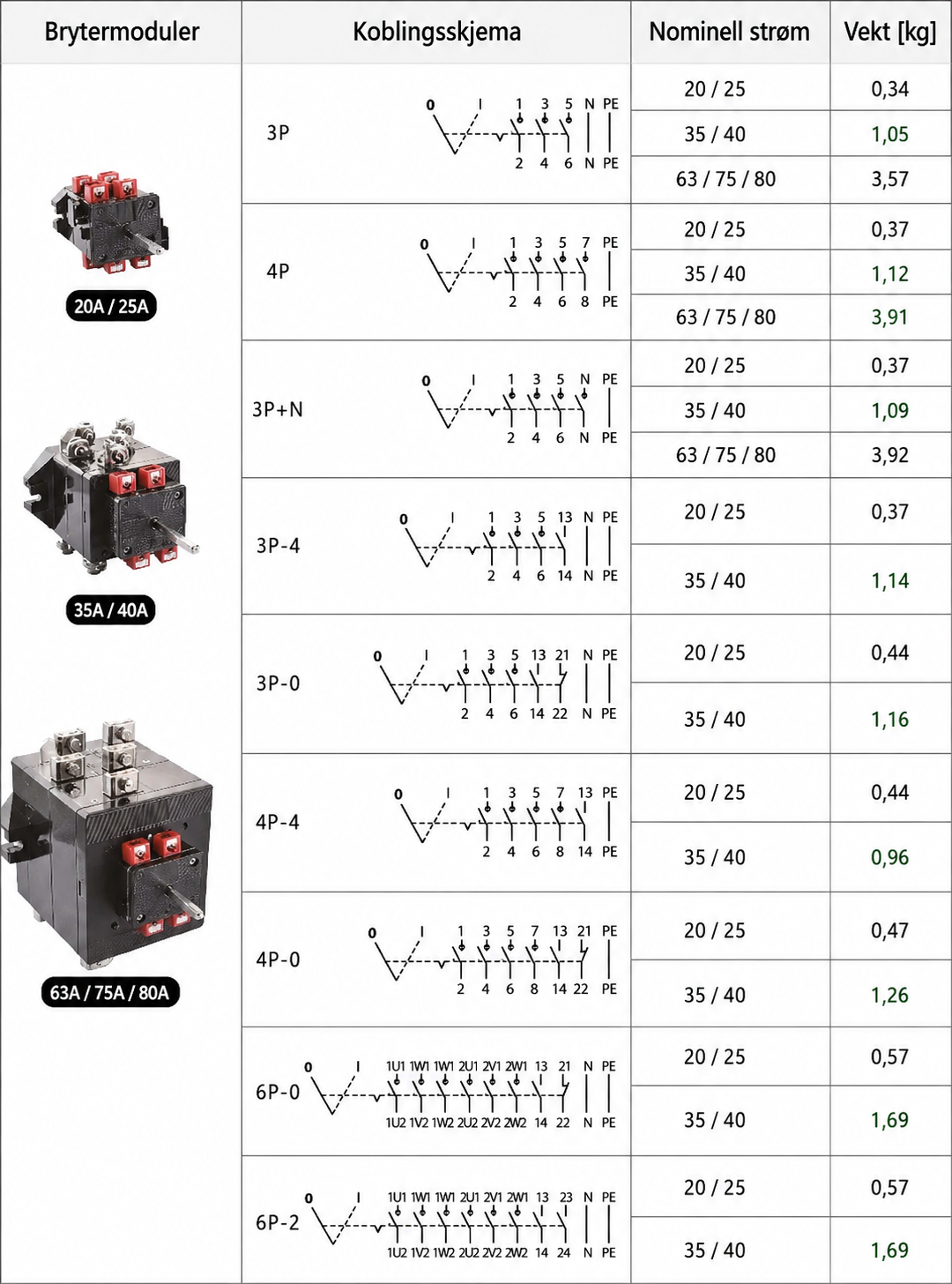

Oversikt over elektriske skjemaer fra produktkatalogen
Tekniske data:
Sertifikater:ATEX, IECEx
ATEX-merking:
II 2 G Ex db eb IIC T5/T6 Gb
II 2 D Ex tb IIICT85 °CDb
IECEx-merking:
Kabinettmateriale:SMC (GRP)
Størrelse på dreieknappen:
diameter: 105 mm
total bredde med håndtak: 120 mm
Tillatt omgivelsestemperatur: fra-40 °C til +55 °C
Beskyttelsesgrad:IP66
Nominell spenning:230 V – 690 V
Nominell strøm: 20 A – 80 A
I rustfritt stålhus: 20 A–180 A
-kortslutningsbeskyttelse (sikringsverdier):
20 A/25 A: 20 kA, 500 V/35 A
30 A/40 A: 20 kA, 500 V/63 A
63 A/75 A/80 A: 50 kA, 500 V/160 A
gG-sikring (IEC/EN 60269-1)
Nominell isolasjonsspenning (Ui): 800 V
Nominell slagfasthetsspenning (Uimp):6 kV
Nominell kortvarig tålekapasitet (Icw):
3 kA for 20 A, 25 A, 35 A, 40 A
10 kA for 63 A, 75 A, 80 A
Nominell kortslutningsstrøm (Icm):
4 kA for 20 A, 25 A, 35 A, 40 A
17 kA for 63 A, 75 A, 80 A
Kabelquersnitt:
20 A/25 A: 2 × 1,5 til 4 mm²
35 A/40 A: 2 × 10 mm²
63 A/75 A/80 A: 2 × 16 til 25 mm²
Pris:
Sikkerhet ved vedlikehold – LOTO-systemet
HARDO Ex-sikkerhetsbrytere gjør det mulig å bruke tre hengelåser til å låse dreieknappen i «OFF»-posisjon, i samsvar med kravene i LOTO-prosedyren (Lockout/Tagout).
Forhindre utilsiktet aktivering
Mulighet for samtidig låsing av flere personer
I samsvar med OSHA, PN-EN 1037
Enkel og integrert bruk
Brukskategori: AC-3 / AC-23
HARDO Ex ATEX-sikkerhetsbrytere oppfyller kravene til brukskategoriene AC-3 og AC-23 i henhold til standarden IEC 60947-3, noe som betyr at de ikke bare kan brukes som frakoblingsbrytere, men også som driftsbrytere – til å koble til og fra kretser under belastning eller som isolasjonsbrytere.
Kjennetegn ved brukskategorien:
AC-3: beregnet på styring av korsbåndsmotorer: oppstart og stopp under normal drift,
AC-23: drift med induktive belastninger (f.eks. motorer, transformatorer): hyppig tilkobling og frakobling under belastning.
Dermed kan HARDO-sikkerhetsbryteren fungere både som hovedbryter, driftsbryter og del av sikkerhetssystemet i eksplosjonsfarlige områder, noe som forenkler installasjonen og øker påliteligheten.
Konstruksjon og holdbarhet av SMC-komposittkabinettet
HARDO-sikkerhetsbrytere har et hus laget av slitesterkt SMC-kompositt (Sheet Moulding Compound) forsterket med glassfiber, som sikrer motstandsdyktighet mot mekaniske skader og ugunstige miljøforhold.
Egenskaper ved SMC-materialet:
mekanisk holdbarhet: opptil 90 % av den opprinnelige styrken etter 20 år
Overensstemmelse med ISO 4892 (UV, temperatur, fuktighet)
UL 746C-sertifisering
Varme- og elektrisk isolasjonsevne
Kjemisk og brannbestandighet
Ingen korrosjon, ingen behov for vedlikehold
Lav vekt – enkel montering
Høy overflateholdbarhet
HARDO sikkerhetsbryter – pålitelig sikkerhet i eksplosjonsfarlige områder
HARDO-sikkerhetsbryteren er en enhet beregnet på nødavstengning av strømforsyningen i anlegg som opererer i eksplosjonsfarlige omgivelser. Den oppfyller kravene i ATEX-direktivet 2014/34/EU og IECEx og muliggjør effektiv avbryting av strømkretsen under belastning – i samsvar med brukskategoriene AC-3 og AC-23 i henhold til standarden IEC 60947-3
Anvendelse
Hovedbryter for sikkerhet på maskiner og produksjonslinjer
Nødavstengning i faresituasjoner (EMO)
Sikkerhetstiltak ved vedlikeholdsarbeid (i samsvar med LOTO)
Frakoblingsbryter for motorer, transformatorer, varmeelementer og induksjonsbaserte enheter
I kombinasjon med automatiseringssystemer kan den fungere som en indikator for strømtilstanden
Individuell konfigurering av sikkerhetsbryteren
I tillegg til vårt standardkatalogutvalg tilbyr vi også muligheten til fullstendig tilpasning av sikkerhetsbrytere for eksplosjonsfarlige områder. Hver modell kan tilpasses individuelle tekniske krav og bruksforhold. En fleksibel tilnærming til konfigurasjonen gjør at vi kan oppfylle selv de mest spesielle kundekravene. Nettopp denne muligheten til tilpasning er en av våre viktigste fortrinn. Takket være dette fungerer løsningene våre like godt i vanlige installasjoner som i prosjekter med høye krav.
Elektriske kontakter
Hovedkontakter: 3, 4, 5 eller 6
Hjelpekontakter:
NO / NO + NC / 2NO
PE / PE + N / PE + N, frakoblingsbar
Kontaktmateriale: sølvlegering
Kabelgjennomføringer
av polyamid (M16–M63; opptil 16 stk.)
av metall: messing / nikkelbelagt messing / rustfritt stål (M16–M63; opptil 12 stk.)
for uarmerte / armerte / skjermede kabler
Jording via en messingplate, ført ut av bryteren via en jordingsskrue
Ekstra komponenter
Takket være den modulære konstruksjonen kan du konfigurere en bryter som er tilpasset dine behov.
LED-signallamper
Strømmålere og spenningsmålere
Betjenings- og nødknapper
Kam- og valgbrytere
Potensiometre for regulering
