Produktets egenskaper
De fleste metriske og NPT-gjenger er tilgjengelige
Versjoner i forniklet messing, rustfritt stål 316L og messing er tilgjengelige
Gjelder for sonene 1/21 og 2/22
En rekke størrelser fra M20 til M90
Bruksområde for plast- og gummikabler

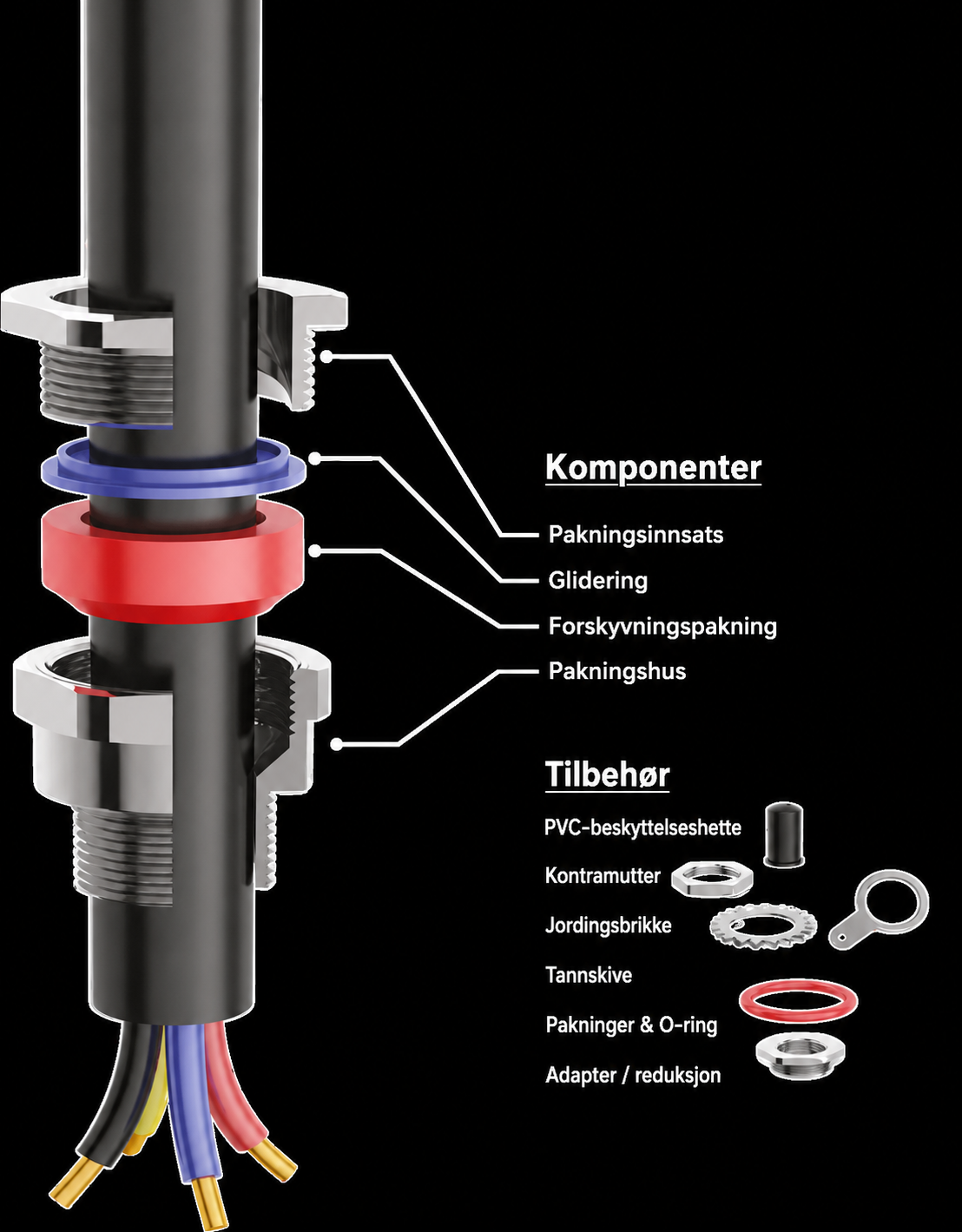

Tilgjengelig tilbehør: PVC-kappe, låsemutter, jordingsbrikke, tannskiver, adapter/reduksjon
Tekniske data
Dimensjoner: se detaljer nedenfor
Sertifisering: ATEX, IECEx
ATEX-merking:
II 2 GD Ex db IIC Gb
II 2 GD Ex eb IIC Gb
II 2 GD tb IIIC Db
IECEx-merking:
Ex db IIC Gb
Ex eb IIC Gb
Ex tb IIIC Db
Materiale: forniklet messing, rustfritt stål 316L, messing
Omgivelsestemperatur: -55 °C til +160 °C
IP-klassifisering: IP66/IP68
Type beskyttelse: Ex d, Ex e, Ex t
Gjengetyper: metrisk, NPT
Pris
Send oss en forespørsel for å motta et tilbud.
Beskrivelse
Om kabelgjennomføringer
Kabelgjennomføringer er enheter som brukes til å koble til og feste enden av en elektrisk kabel til målutstyret. Kabelgjennomføringer er løsningen når det er behov for en sikker kabeltilkobling av maskiner og utstyr. Kabelgjennomføringer finnes på alle typer strøm-, kontroll-, data- og kommunikasjonskabler. De er et utmerket alternativ for strekkavlastning av kabler, tetting av kabinetter og beskyttelse mot støv, fuktighet og vann, samt i industrielle bruksområder der det er betydelig forurensning fra vann, vibrasjoner eller ekstreme temperaturer. Kabelgjennomføringer er vanligvis laget av metalliske eller ikke-metalliske materialer, eller begge deler, og brukes i praktisk talt alle bransjer der kabler og ledninger brukes i elektriske systemer, instrumenterings-, strømstyrings- og automatiseringssystemer.
HARDO Kabelgjennomføringer
Kabelgjennomføringene i HCG1-serien for ikke-armerte kabler kan brukes i sone 1/21 og 2/22 og er produsert i henhold til IEC-standarder. Alle kabelgjennomføringer i HCG2-serien er ATEX- og IECEx-sertifiserte. De tilbyr Ex e-, Ex d- og Ex t-beskyttelsestyper samt IP 66/68-klassifisering. HARDO HCG1-kabelgjennomføringer er tilgjengelige i en rekke størrelser (M16 til M90) og gjengetyper, inkludert metriske og NPT.
Dimensjoner
| CODE | METRIC | THREAD LENGTH | CABLE DIAMETER “A” | A/F | A/C | |
|---|---|---|---|---|---|---|
| (METRIC) “E” | min | max | ||||
| HCG1N1M20XS | M20 | 17 | 3.2 | 8.5 | 24 | 26.5 |
| HCG1N1M20S | M20 | 17 | 6.2 | 11.6 | 24 | 26.5 |
| HCG1N1M20 | M20 | 17 | 8.0 | 13.9 | 27 | 30 |
| HCG1N2M25 | M25 | 17 | 11.2 | 19.6 | 36 | 40 |
| HCG1N3M32 | M32 | 17 | 17.1 | 26.0 | 42 | 46 |
| HCG1N4M40 | M40 | 17 | 23.6 | 31.6 | 50 | 55 |
| HCG1N5M50S | M50 | 17 | 31.1 | 37.5 | 55 | 60 |
| HCG1N5M50 | M50 | 17 | 35.7 | 43.1 | 60 | 65 |
| HCG1N6M63S | M63 | 17 | 41.6 | 48.7 | 70 | 77 |
| HCG1N6M63 | M63 | 17 | 47.3 | 55.2 | 74 | 81 |
| HCG1N7M75S | M75 | 17 | 54.1 | 61.2 | 80 | 87 |
| HCG1N7M75 | M75 | 17 | 61.2 | 67.2 | 85 | 93 |
| HCG1N9M90 | M90 | 24 | 66.7 | 79.2 | 108 | 116 |
| CODE | NPT | THREAD LENGTH | CABLE DIAMETER “A” | A/F | A/C | |
|---|---|---|---|---|---|---|
| (NPT) “E” | min | max | ||||
| HCG1N1N20XS | 1/2″ | 20 | 3.2 | 8.5 | 24 | 26.5 |
| HCG1N1N20S | 1/2″ | 20 | 6.2 | 11.6 | 24 | 26.5 |
| HCG1N1N20 | 1/2″ | 20 | 8.0 | 13.9 | 27 | 30 |
| HCG1N2N25 | 3/4″ | 21 | 11.2 | 19.6 | 36 | 40 |
| HCG1N3N32 | 1″ | 26 | 17.1 | 26.0 | 42 | 46 |
| HCG1N4N40 | 1 1/4” | 26 | 23.6 | 31.6 | 50 | 55 |
| HCG1N5N50S | 1 1/2” | 26 | 31.1 | 37.5 | 55 | 60 |
| HCG1N5N50 | 2″ | 27 | 35.7 | 43.1 | 61 | 65 |
| HCG1N6N63S | 2″ | 27 | 41.6 | 48.7 | 70 | 77 |
| HCG1N6N63 | 2 1/2″ | 40 | 47.3 | 55.2 | 74 | 81 |
| HCG1N7N75S | 21/2″ | 40 | 54.1 | 61.2 | 80 | 87 |
| HCG1N7N75 | 3″ | 42 | 61.2 | 67.2 | 91 | 93 |
| HCG1N9N90 | 3 1/2″ | 42 | 66.7 | 79.2 | 108 | 116 |
