Cechy produktu
Stal nierdzewna AISI 316L
Dostępna pokrywa na zawiasach
Dostępne wewnętrzne płyty montażowe
Dane Techniczne
Wymiary: proszę zobaczyć szczegóły poniżej
Certyfikaty: ATEX, IECEx
Oznaczenie ATEX:
II 1 G Ex ia IIC/IIB T6…T4 Ga
II 2(1) G lub II 2(2) G Ex db eb ia/ib mb IIC/IIB T6..T4 Gb
II 2 G Ex eb IIC/IIB T6…T4 Gb
II 2 D Ex tb IIIC T85°C…135°C Db
Oznaczenie IECEx:
Ex ia IIC/IIB T6…T4 Ga
Ex db eb ia/ib mb IIC/IIB T6…T4 Gb
Ex eb IIC/IIB T6…T4 Gb
Ex tb IIIC T85°C… T135°C Db
Materiał:Stal nierdzewna
Temperatura otoczenia:
-50°C – +60°C (ATEX)
-50°C – +95°C (IECEx)
Stopień ochrony IP: IP66/IP67
Cena
Wyślij nam swoją prośbę o wycenę.
Wymiary
Budowa
Stal nierdzewna AISI 316L wykorzystywana do produkcji skrzynek zaciskowych HTB1S zapewnia wysoką odporność na korozję wszystkich powszechnie stosowanych materiałów. Obudowy HTB1S mają następujące cechy:
korpus i pokrywa są wykonane z elektropolerowanej stali nierdzewnej AISI 316L o grubości 1,5 mm
możliwość montażu zacisków przyłączeniowych Ex w obudowie
maksymalna ilość zacisków zależy od ich przekroju i wartości prądu, wielkości obudowy, temperatury pracy i wymaganej klasy temperaturowej
dostępne wewnętrzne płyty montażowe ze stali nierdzewnej
dostępne pokrywy na zawiasach
nasz dział techniczny pomoże w zaprojektowaniu najlepszego rozwiązania według potrzeb i w ramach granic certyfikatów
Zastosowanie
Skrzynki zaciskowe serii HTB1S mogą być używane w poniższych zastosowaniach:
skrzynki sterownicze
obudowy przyrządów
łączniki i przełączniki
skrzynki zaciskowe
obudowy baterii
centrale alarmowe
wyłączniki
sterowanie oświetleniem
obudowy urządzeń elektrycznych
Doskonale sprawdzą się w zastosowaniach na morzu i lądzie, gdzie występują trudne warunki i atmosfera zagrożona wybuchem. Obudowy ze stali nierdzewnej są również często stosowane w przemyśle chemicznym i farmaceutycznym.

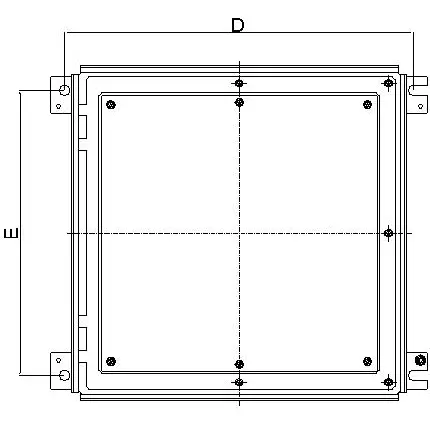

Wymiary
| TYPE | A | B | C | D | E |
|---|---|---|---|---|---|
| HTB1S101210** | 100 | 120 | 100 | 150 | - |
| HTB1S142013** | 140 | 200 | 130 | 170 | - |
| HTB1S151510 | 150 | 150 | 100 | 180 | - |
| HTB1S202016 | 200 | 200 | 160 | 230 | 160 |
| HTB1S202713 | 200 | 270 | 130 | 230 | 230 |
| HTB1S272713 | 270 | 270 | 130 | 300 | 230 |
| HTB1S203016 | 200 | 300 | 160 | 230 | 260 |
| HTB1S273513 | 270 | 350 | 130 | 300 | 310 |
| HTB1S282816 | 280 | 280 | 160 | 310 | 240 |
| HTB1S204016 | 200 | 400 | 160 | 230 | 360 |
| HTB1S353516 | 350 | 350 | 160 | 380 | 310 |
| HTB1S282827 | 280 | 280 | 270 | 310 | 240 |
| HTB1S355016 | 350 | 500 | 160 | 380 | 460 |
| HTB1S383816 | 380 | 380 | 160 | 410 | 340 |
| HTB1S384516 | 380 | 450 | 160 | 410 | 410 |
| HTB1S385716 | 380 | 570 | 160 | 410 | 530 |
| HTB1S505016 | 500 | 500 | 160 | 530 | 460 |
| HTB1S383827 | 380 | 380 | 270 | 410 | 340 |
| HTB1S575716 | 570 | 570 | 160 | 600 | 530 |
| HTB1S577620 | 570 | 760 | 200 | 600 | 720 |
| HTB1S575730 | 570 | 570 | 300 | 600 | 530 |
| HTB1S769520 | 760 | 950 | 200 | 790 | 910 |
| HTB1S202716 | 200 | 270 | 160 | 230 | 230 |
| HTB1S1258040 | 1250 | 800 | 400 | 1280 | 360 |
