PrimeLine – pierwszy wybór do Strefy 1
3 warianty: oświetlenie podstawowe, awaryjne z akumulatorem i pod centralną baterię
Stabilność elektryczna i wysoki Power Factor oprawy Ex ATEX
Kompatybilność z szerokim zakresem napięć
Wydajne zasilacze LED
Rozłączenie zasilania przy otwarciu klosza
Klosz i płyta z modułem LED na zawiasach (brak luźnych części)
Praca oprawy do strefy 1 w ujemnych temperaturach
Wytrzymałość, odporność i łatwość montażu
Ponad 100 możliwych konfiguracji
Do pobrania
Dane Techniczne
Dane fotometryczne: zobacz szczegóły poniżej
Certiyfikaty: ATEX, IECEx, CNBOP
Oznaczenia ATEX:
Ex II 2G Ex eb mb IIC T4 Gb
Ex II 2G Ex db eb mb IIC T4 Gb
Ex II 2D Ex tb IIIC T70°C Db
Oznaczenia IECEx:
Materiał obudowy: GRP
Materiał klosza: poliwęglan stabilizowany UV
Klosz w trzech wersjach: transparentny / mleczny / mrożony
Odporność na uderzenia: WYSOKA zgodnie z PN-EN IEC 60079-0
IP: IP66/IP67
Temperatura barwowa: 4000 K (opcjonalnie: 4500K, 5700K lub 6500K)
CRI: >80 (opcjonalnie: >70 lub >90)
Temperatura otoczenia:
od -40°C do +50°C (wersja podstawowa)
W wersji awaryjnej z baterią opcjonalnie do -20°C
Cena
Oprawy Ex ATEX PrimeLine zapewniają bardzo dobry stosunek jakości do ceny, a dzięki zastosowanym rozwiązaniom mogą także znacząco obniżyć końcowe koszty instalacji oświetleniowej. Wyślij niezobowiązujące zapytanie ofertowe, aby przekonać się o opłacalności stosowania naszych opraw.
Wysoka wydajność
Szybkie otwieranie
Brak luźnych części
Dwie długości
Nowy, konkurencyjny standard w oświetleniu 1 strefy (gazowej):
Nowa oprawa Ex ATEX serii PrimeLine do stosowania w pierwszej strefie zagrożenia wybuchem bazuje na sprawdzonej konstrukcji lampy OptiLine. Dzięki wykorzystaniu już istniejących, niezawodnych rozwiązań możliwe będzie znaczne obniżenie kosztów produkcji, co przełoży się na niższą cenę końcową – nawet o kilkanaście do 30% w porównaniu do konkurencyjnych rozwiązań. Jednym z rozwiązań zaczerpniętych z oprawy OptiLine jest przelotowe okablowanie.
- Pozwala w prosty sposób łączyć oprawy
- Eliminuje drogie puszki rozgałęźne
- Zmniejsza zużycie kabli
- Skraca czas montażu
- Zapewnia elastyczność podłączenia elektrycznego
- Obniża koszty montażu
Odłączenie napięcia przy zdjęciu klosza
Oprawy PrimeLine w wersji przeciwwybuchowej mogą opcjonalnie być wyposażone w zintegrowany wyłącznik izolacyjny, który automatycznie odłącza zasilanie, gdy klosz jest otwarty. Ta funkcja znacznie poprawia bezpieczeństwo, a także upraszcza zarówno procedury konserwacyjne, jak i testowe, szczególnie w wymagających warunkach przemysłowych.
Zwiększone bezpieczeństwo użytkownika
Ochrona wewnętrznych komponentów
Ułatwione testy funkcjonalne
Wysoka trwałość mechaniczna wyłącznika (do 300 000 operacji)
Szeroki zakres temperatur roboczych wyłącznika (od -40°C do +100°C)
Zgodność z wymogami ATEX i IECEx

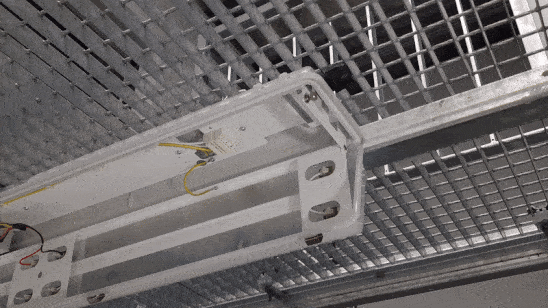

Klosz oraz płyta montażowa mocowana na zawiasach
Duże ułatwienie podczas instalacji opraw
Łatwy dostęp do dławnic (od 1 do 4 dławnic M20 lub M25)
Szybkie otwieranie
Łatwy dostęp do precyzyjnie dopasowanych komponentów
Wszystkie komponenty oprawy są zabezpieczone przed wypadnięciem
Oświetlenie wnętrza turbin wiatrowych
Oprawy HARDO nadają się do skutecznego oświetlenia wnętrza turbin wiatrowych. Do oświetlenia podstawowego polecamy oprawy TechLine i OptiLine. Te drugie wykorzystasz także jako oprawy oświetlenia awaryjnego. Jeśli natomiast potrzebujesz opraw awaryjnych z wbudowanym akumulatorem przystosowanym do pracy w ujemnych temperaturach, funkcję tę zapewnią oprawy PrimeLine.
PrimeLine – oprawa LED Ex ATEX do strefy 1
Trzy warianty oświetlenia – uniwersalne zastosowanie
✔ Oświetlenie podstawowe,
✔ Oświetlenie awaryjne z wbudowaną baterią,
✔ Oświetlenie awaryjne pod centralną baterię z możliwością adresowania – wbudowany moduł CBX (opcjonalnie CBY) zapewnia kompatybilność z systemami Eaton.

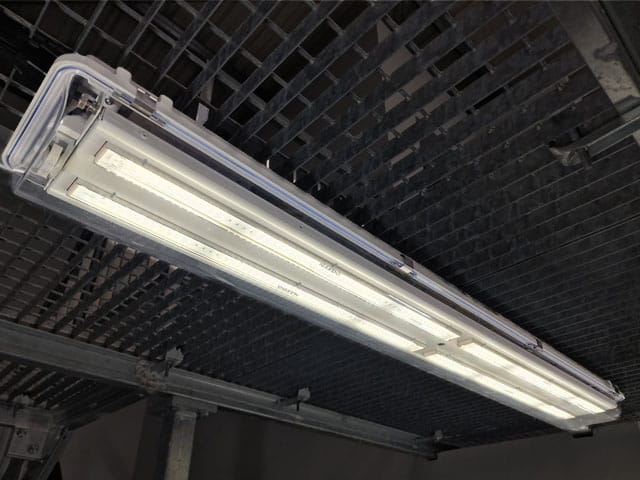

Oprawy Ex ATEX PrimeLine przeznaczone do stosowania w 1 strefie zagrożenia wybuchem występują w dwóch długościach – 670 mm i 1270 mm, dostosowanych do różnych zastosowań i przestrzeni instalacyjnych.
Stabilność elektryczna i wysoki Power Factor
Większość wariantów opraw Ex PrimeLine osiąga Power Factor ≥ 0,98, co oznacza minimalne straty energii i stabilność układu elektrycznego, co przekłada się na większą efektywność i niższe koszty eksploatacyjne. Warianty na 230-250 VAC osiągają PF = 0,98-0,99, potwierdzając wysoką jakość i niezawodność działania w wymagających warunkach.
Tak wysoki współczynnik mocy redukuje obciążenie sieci i poprawia efektywność energetyczną instalacji, co jest szczególnie istotne w zastosowaniach przemysłowych. Dzięki temu oprawy ATEX PrimeLine spełniają rygorystyczne normy jakościowe i pomagają zoptymalizować zużycie energii w przedsiębiorstwach.
Wydajne zasilacze LED w oprawie Ex ATEX do strefy 1
Oprawa PrimeLine korzysta z nowoczesnych zasilaczy LED, które zapewniają:
✔ Optymalizację zużycia energii,
✔ Doskonałą stabilność napięcia dla modułów LED,
✔ Wysoką niezawodność w długotrwałej eksploatacji.
Na uwagę zasługuje zwłaszcza doskonała stabilność napięcia dla modułów, która eliminuje ryzyko migotania i spadków jasności. Dzięki temu nasze oprawy ATEX do strefy 1 zapewniają precyzyjne warunki oświetleniowe w procesach technologicznych wymagających stałego i jednolitego natężenia światła.
Kompatybilność z szerokim zakresem napięć
Oprawy Ex PrimeLine mogą pracować w różnych warunkach napięciowych:
✔ 110 VAC, 50-60 Hz
✔ 220 VAC, 50-60 Hz
✔ 230 VAC, 50-60 Hz
✔ 240 VAC, 50-60 Hz
✔ 250 VAC, 50-60 Hz
Dane elektryczne i fotometryczne
PrimeLine o długości 670 mm, mocy 23,4 W
PrimeLine o długości 670 mm, mocy 28 W
PrimeLine o długości 670 mm, mocy 32,4 W
PrimeLine o długości 1276 mm, mocy 43 W
PrimeLine o długości 1276 mm, mocy 52,5 W
PrimeLine o długości 1276 mm, mocy 62 W
Parametry obliczone dla temperatury 25oC, temperatury barwowej 4000K, CRI > 80. Tolerancja +/- 5%.

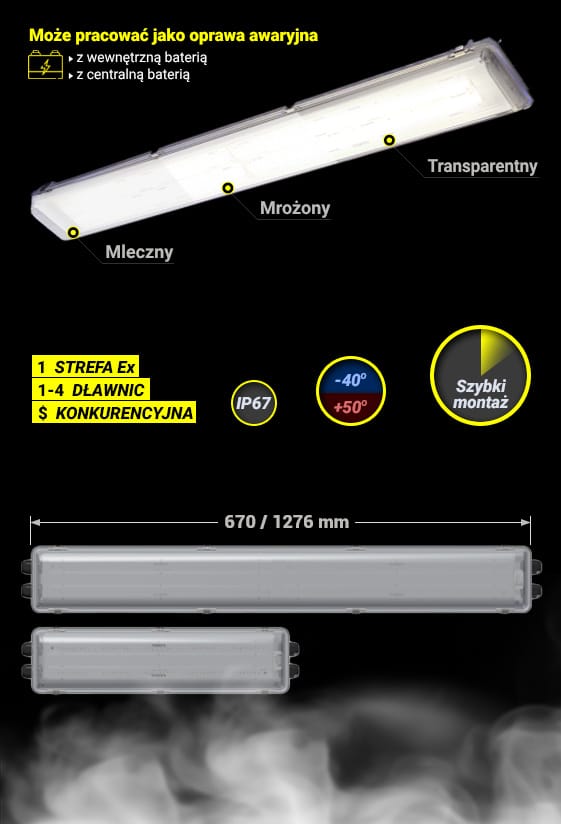

Klosz MROŻONY
Mocne, delikatnie rozproszone światło, bez efektu olśnienia
9 981 lm bez olśnienia
Inteligentny klosz minimalizuje ryzyko olśnienia i zmęczenia oczu.
Optymalny do użytku wewnątrz i na zewnątrz
Najlepsza równowaga pomiędzy intensywnością światła, a brakiem olśnienia.
Klosz MLECZNY
Rozwiązanie dedykowane do dużych pomieszczeń, w których często obecni są ludzie.
Najlepszy do użytku w pomieszczeniach
Brak olśnienia, brak zmęczenia oczu, bardzo dobre oddawanie barw
Idealny dla większych powierzchni
Specjalny klosz mocno rozprasza światło, nadając mu miękkość
Klosz TRANSPARENTNY
Mocne oświetlenie. Najlepsza wydajność. Najwyższa elastyczność.
Wysoka moc
Aż 10342 lm doskonale sprawdza się na zewnątrz oraz w wysokich pomieszczeniach.
Skieruj światło za pomocą 22 soczewek
Wyjątkowa możliwość swobodnej zmiany kierunku świecenia.
Wymiary i montaż oprawy Ex PrimeLine
| Model Oprawy | L | L1 | B |
|---|---|---|---|
| PrimeLine 60-********** | 670 | 400 | 173 |
| PrimeLine 12-********** | 1276 | 800 | 173 |
| Wymiary zależą od sposobu montażu | H | B1 |
|---|---|---|
| Uchwyt D18 | 119 | 157 |
| Uchwyt D40 | 143,7 | 200 |
| Uchwyt R20 | 154,2 | — |
| Uchwyt R50 | 156,2 | — |
| Uchwyt K45 | 184,7 | — |
| Uchwyt C | 153,4 | — |
Wymiary podane w mm
Uchwyt D18
Uchwyt D40
Uchwyt R20
Uchwyt R50
Uchwyt K45
Uchwyt C
Fotometria
Do Pobrania
Instrukcja obsługi
Do pobrania
Certyfikaty
Do pobrania
Dzięki przemyślanej konstrukcji, szerokim możliwościom konfiguracji oraz atrakcyjnej cenie, nowa oprawa EX ATEX do strefy 1 stanie się konkurencyjną alternatywą dla obecnych rozwiązań na rynku. Jej wysoka wytrzymałość, elastyczność montażu i kompatybilność z centralnymi systemami zasilania od firmy EATON sprawiają, że będzie to idealne rozwiązanie dla wymagających zastosowań przemysłowych.
Strumień świetlny i barwa światła oprawy Ex ATEX do strefy 1
PrimeLine będzie charakteryzować się bardzo wysoką mocą strumienia świetlnego. Tym samym w kategorii opraw ATEX dla strefy 1 niewielu producentów będzie w stanie zaoferować lepsze parametry, niż PrimeLine.
Dla przykładu:
- Oprawy w wersji krótkiej; 4400lm przy 125 lm/W
- Oprawy w wersji długiej: ponad 8500lm przy 145 lm/W
- Oprawy w wersji długiej: ponad 8500lm przy 145 lm/W
- Wersje awaryjne współpracujące z centralną baterią: 50% strumienia podstawowego
Trzy godziny na baterii
Oprawa Ex PrimeLine w wersji awaryjnej z wbudowaną baterią została zaprojektowana tak, aby pracować przez 1,5 godziny lub 3 godziny, w zależności od wybranego wariantu.
Dla zastosowań w warunkach ujemnych temperatur dostępna jest opcja wyposażenia w grzałkę, co pozwala na stabilną pracę oprawy i utrzymanie parametrów baterii. Dzięki temu wersja z grzałką również umożliwia 1,5-godzinną pracę w trybie awaryjnym, nawet w trudnych warunkach atmosferycznych.
Certyfikacja i Bezpieczeństwo
Nowe oprawy awaryjne będą posiadały certyfikat ATEX oraz IECEx a wersje na rynek polski także certyfikat CNBOP, co zapewnia zgodność z wymaganiami bezpieczeństwa obowiązującymi na rynku polskim i europejskim.
Skrajnie ujemne temperatury pracy wersji awaryjnej z baterią
Jednym z kluczowych atutów nowej oprawy Ex do strefy 1 zagrożenia wybuchem jest możliwość stosowania wersji awaryjnej z baterią w ujemnych temperaturach (do -20°C), co jest rzadkością w tego typu produktach. Rozwiązanie to czyni ją idealnym rozwiązaniem do pracy na zewnątrz, a także w obszarach wymagających chłodzenia.
Oprawa ATEX PrimeLine została zaprojektowana do pracy w skrajnych temperaturach, zarówno ujemnych, jak i dodatnich:
- Standardowe wersje – od -40°C do +50°C (opcjonalnie do +55°C)
- Wersje awaryjne – od 0°C do +45°C, (opcjonalnie od -20°C)
- Wersje z centralną baterią – od -30°C do +50°C
