Gniazda przeciwwybuchowe ATEX: 16A | 32A | 63A | 125A
Oznaczenie ATEX
II 2 G Ex db eb IIC T6….T4 Gb
II 2 D Ex tb IIIC T80°C Db
Dane techniczne
Do pobrania
Porównanie z markami z Niemiec, Włoch i Chorwacji wykazało średnio 30% różnicy w cenie, bez widocznej różnicy w jakości wykonania.
Na bieżąco uzupełniamy stany magazynowe, aby najpopularniejsze warianty były dostępne od ręki.
Projektujemy i wytwarzamy zestawy oraz rozdzielnice gniazd dla stref Ex, dostosowane do wymagań instalacji.
Czy nasze produkty są wysokiej jakości? Umów się na wizytę naszego centrum demo i porównaj z rozwiązaniami innych firm.
POBIEŻ CENY / ZOSTAŃ DYSTRYBUTOREM
Cennik gniazd i wtyczek Ex
Konstrukcja gniazd
przeciwwybuchowych HARDO HSP1P
Wytrzymała obudowa z GRP: żywica wzmocniona włóknem szklanym zapewnia odporna na uderzenia, korozję i trudne warunki przemysłowe.
Właściwości antystatyczne: specjalne dodatki do materiału obudowy ograniczają ryzyko iskier elektrostatycznych.
Wlot gniazda odporny na uderzenia i tarcia: połączenie poliamidu 66 oraz poliwęglanu zapewnia wysoką odporność na uderzenia i ścieranie podczas występujące podczas załączanie/rozłączania wtyczki.
Wyłącznik z blokadą wypięcia: wpięcie wtyczki nie powoduje przepływu prądu. Obwód zostaje zamknięty dopiero po włączeniu gniazda: w modelach 16 A i 32 A przez przekręcenie wtyczki, a w modelach 63 A i 125 A przez obrót pokrętła na obudowie. Podczas pracy wtyczka jest zablokowana w gnieździe i można ją wyjąć dopiero po wyłączeniu zasilania. Ogranicza to ryzyko powstania niebezpiecznego łuku elektrycznego.
Czyszczenie styków: odpowiednio ukształtowane tuleje stykowe usuwanie zanieczyszczeń z bolców wtyczki podczas podłączania.
Klapa zamykana na kłódkę: chroni gniazdo przed zanieczyszczeniami oraz nieuprawnionym użyciem.
Zestawy gniazd dla stref Ex
Zestaw gniazd remontowych dla stref Ex
Rozwiązanie umożliwia podłączenie standardowych wtyczek urządzeń non-Ex, takich jak wiertarki, szlifierki czy odkurzacze przemysłowe. Jest to szczególnie istotne podczas remontów, gdy używane narzędzia często nie mają certyfikatu ATEX, a ich wtyczki nie pasują do certyfikowanych gniazd Ex.
Zestaw obejmuje certyfikowany wyłącznik ATEX z blokadą do trzech kłódek oraz moduł z zabezpieczeniami i gniazdami przemysłowymi, zabudowanymi w antystatycznej obudowie GRP z certyfikatem ATEX.
Podczas normalnej pracy wyłącznik separuje zasilanie od części non-Ex. Uruchomienie jest możliwe dopiero po uzyskaniu zgody i zdjęciu fizycznej blokady.
Zestaw gniazd Ex
Rozwiązanie o podobnym przeznaczeniu, jednak wykonane w całości w wersji Ex. Dzięki temu zestaw może być używany podczas normalnej pracy instalacji, również przy występowaniu strefy Ex, i zasilać urządzenia posiadające certyfikat ATEX/IECEx – ich wtyczki są zgodne z zastosowanymi gniazdami Ex.
Zestaw może być konfigurowany zależnie od potrzeb aplikacji, np. z wyłącznikiem głównym lub bez niego.
Skrzynki łączeniowe
Gniazda naścienne Ex dla prądu 16A
ILOŚĆ STYKÓW | KOD PRODUKTU AC/DC | NAPIĘCIE AC/DC | KARTA KATALOGOWA |
|---|---|---|---|
2P | HSP1P 16 AC25 2P W-SCT HSP1P 16 DC25 2P W-SCT HSP1P 16 AC50 2P W-SCT HSP1P 16 DC50 2P W-SCT | 🟣 20~25V AC 🟣 20~25V DC ⚪ 36~50V AC ⚪ 36~50V DC | Karta katalogowa |
3P (2P + PE) | HSP1P 16 AC25 3P W-SCT HSP1P 16 DC25 3P W-SCT HSP1P 16 AC50 3P W-SCT HSP1P 16 DC50 3P W-SCT HSP1P 16 AC130 3P W-SCT HSP1P 16 AC250 3P W-SCT HSP1P 16 DC250 3P W-SCT | 🟣 20~25V AC 🟣 20~25V DC ⚪ 36~50V AC ⚪ 36~50V DC 🟡 110~130V AC 🔵 200~250V AC 🔵 50~250V DC | Karta katalogowa |
3P (1P + N + PE) | HSP1P 16 AC25 3P W-SCT HSP1P 16 AC50 3P W-SCT HSP1P 16 AC130 3P W-SCT | 🟣 20~25V AC ⚪ 36~50V AC 🟡 110~130V AC | Karta katalogowa |
4P (3P + PE) | HSP1P 16 AC250 4P W-SCT HSP1P 16 AC415 4P W-SCT HSP1P 16 AC500 4P W-SCT HSP1P 16 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Karta katalogowa |
5P (3P + N + PE) | HSP1P 16 AC250 5P W-SCT HSP1P 16 AC415 5P W-SCT HSP1P 16 AC500 5P W-SCT HSP1P 16 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Karta katalogowa |
Temperatura otoczenia: -45°C do +65°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M25 + zaślepka M25 Wbudowany wyłącznik: załączanie / wyłączanie przez obrót wtyczki w gnieździe |
|||
KOD PRODUKTU AC/DC | ILOŚĆ STYKÓW | NAPIĘCIE AC/DC |
|---|---|---|
HSP1P 16 AC25 2P W-SCT / HSP1P 16 DC25 2P W-SCT HSP1P 16 AC50 2P W-SCT / HSP1P 16 DC50 2P W-SCT | 2P | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC25 3P W-SCT / HSP1P 16 DC25 3P W-SCT HSP1P 16 AC50 3P W-SCT / HSP1P 16 DC50 3P W-SCT HSP1P 16 AC130 3P W-SCT HSP1P 16 AC250 3P W-SCT / HSP1P 16 DC250 3P W-SCT | 3P (2P + PE) | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC 🟡 110~130V AC 🔵 200~250V AC / 50~250V |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC25 3P W-SCT HSP1P 16 AC50 3P W-SCT HSP1P 16 AC130 3P W-SCT | 3P (1P + N + PE) | 🟣 20~25V AC ⚪ 36~50V AC 🟡 110~130V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC250 4P W-SCT HSP1P 16 AC415 4P W-SCT HSP1P 16 AC500 4P W-SCT HSP1P 16 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC250 5P W-SCT HSP1P 16 AC415 5P W-SCT HSP1P 16 AC500 5P W-SCT HSP1P 16 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
Temperatura otoczenia: -45°C do +65°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M25 + zaślepka M25 Wbudowany wyłącznik: załączanie / wyłączanie przez obrót wtyczki w gnieździe |
||
Gniazda naścienne Ex dla prądu 32A
ILOŚĆ STYKÓW | KOD PRODUKTU | NAPIĘCIE AC | KARTA KATALOGOWA |
|---|---|---|---|
3P (2P + PE) | HSP1P 32 AC250 3P W-SCT HSP1P 32 AC415 3P W-SCT HSP1P 32 AC500 3P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC | Karta katalogowa |
4P (3P + PE) | HSP1P 32 AC250 4P W-SCT HSP1P 32 AC415 4P W-SCT HSP1P 32 AC500 4P W-SCT HSP1P 32 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Karta katalogowa |
5P (3P + N + PE) | HSP1P 32 AC250 5P W-SCT HSP1P 32 AC415 5P W-SCT HSP1P 32 AC500 5P W-SCT HSP1P 32 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Karta katalogowa |
Temperatura otoczenia: -45°C do +50°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M40 + zaślepka M40Wbudowany wyłącznik: załączanie / wyłączanie przez obrót wtyczki w gnieździe |
|||
KOD PRODUKTU | ILOŚĆ STYKÓW | NAPIĘCIE AC |
|---|---|---|
HSP1P 32 AC250 3P W-SCT HSP1P 32 AC415 3P W-SCT HSP1P 32 AC500 3P W-SCT | 3P (2P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 32 AC250 4P W-SCT HSP1P 32 AC415 4P W-SCT HSP1P 32 AC500 4P W-SCT HSP1P 32 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 32 AC250 5P W-SCT HSP1P 32 AC415 5P W-SCT HSP1P 32 AC500 5P W-SCT HSP1P 32 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
Temperatura otoczenia: -45°C do +50°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M40 + zaślepka M40Wbudowany wyłącznik: załączanie / wyłączanie przez obrót wtyczki w gnieździe |
||

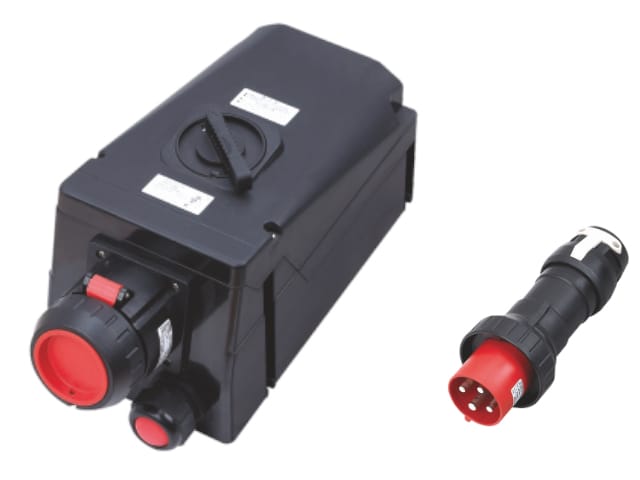

Gniazda naścienne Ex dla prądu 63A
ILOŚĆ STYKÓW | KOD PRODUKTU | NAPIĘCIE AC | KARTA KATALOGOWA |
|---|---|---|---|
4P (3P + PE) | HSP1P 63 AC250 4P W-SCT HSP1P 63 AC415 4P W-SCT HSP1P 63 AC500 4P W-SCT HSP1P 63 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Karta katalogowa |
5P (3P + N + PE) | HSP1P 63 AC250 5P W-SCT HSP1P 63 AC415 5P W-SCT HSP1P 63 AC500 5P W-SCT HSP1P 63 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Karta katalogowa |
Temperatura otoczenia: -45°C do +50°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M50 + zaślepka M50 Wbudowany wyłącznik: załączanie / wyłączanie poprzez pokrętło na obudowie |
|||
KOD PRODUKTU | ILOŚĆ STYKÓW | NAPIĘCIE AC |
|---|---|---|
HSP1P 63 AC250 4P W-SCT HSP1P 63 AC415 4P W-SCT HSP1P 63 AC500 4P W-SCT HSP1P 63 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 63 AC250 5P W-SCT HSP1P 63 AC415 5P W-SCT HSP1P 63 AC500 5P W-SCT HSP1P 63 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
Temperatura otoczenia: -45°C do +50°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M50 + zaślepka M50 Wbudowany wyłącznik: załączanie / wyłączanie poprzez pokrętło na obudowie |
||

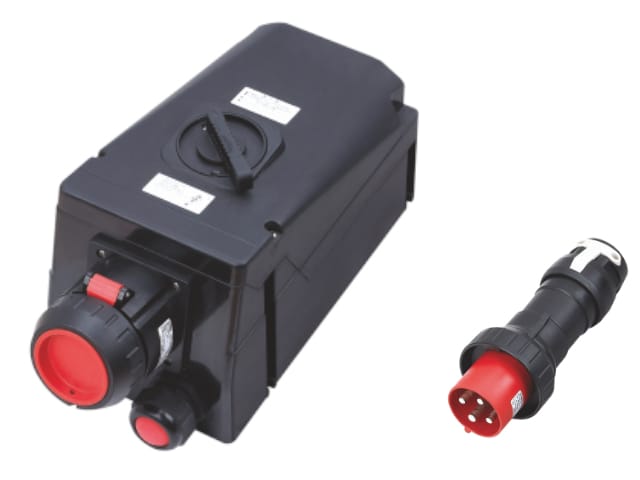

Gniazda naścienne Ex dla prądu 125A
ILOŚĆ STYKÓW | KOD PRODUKTU | NAPIĘCIE AC | KARTA KATALOGOWA |
|---|---|---|---|
4P (3P + PE) | HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Pobierz kartę katalogową |
4P (3P + PE + NO) | HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Pobierz kartę katalogową |
5P (3P + N + PE) | HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Pobierz kartę katalogową |
5P (3P + N + PE + NO) | HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Pobierz kartę katalogową |
Temperatura otoczenia: -45°C do +40°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M63 + zaślepka M63Wbudowany wyłącznik: załączanie / wyłączanie poprzez pokrętło na obudowie |
|||
KOD PRODUKTU | ILOŚĆ STYKÓW | NAPIĘCIE AC |
|---|---|---|
HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 4P (3P + PE + NO) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 5P (3P + N + PE + NO) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
Temperatura otoczenia: -45°C do +40°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M63 + zaślepka M63Wbudowany wyłącznik: załączanie / wyłączanie poprzez pokrętło na obudowie |
||
Wysoka odporność na warunki
atmosferyczne i substancje chemiczne
Poliester wzmacniany włóknem szklanym (GRP) wykorzystywany do produkcji gniazd HCS1P został wybrany w celu zapewnienia maksymalnej ochrony przed czynnikami powodującymi korozję oraz przed promieniowaniem UV.

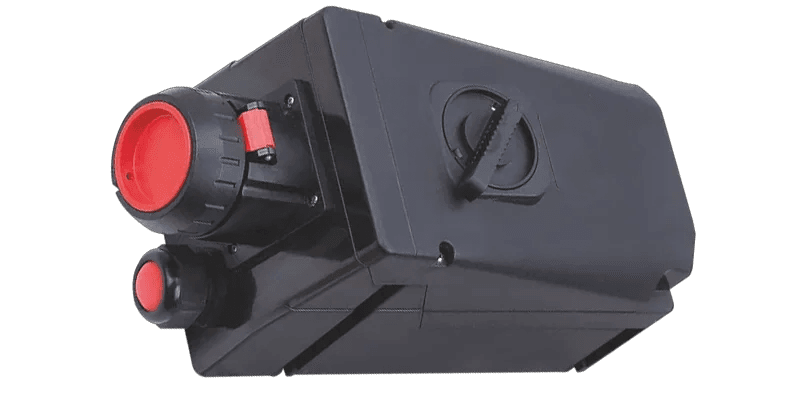

Przeciwwybuchowe gniazda ścienne Ex HSP1P ******W-SCT
Gniazda ścienne **HSP1P ******W-SCT są przeznaczone do bezpiecznego zasilania urządzeń elektrycznych w strefach zagrożonych wybuchem gazów i pyłów. Mogą być stosowane w strefach 1, 2, 21 i 22, również w wymagających środowiskach przemysłowych, w których występują wilgoć, pył, niskie temperatury lub substancje korozyjne.
Sposób obsługi zależy od prądu znamionowego:
- w wykonaniach 16 A i 32 A obwód jest załączany przez obrót wtyku umieszczonego w gnieździe,
- w wykonaniach 63 A i 125 A obwód jest załączany za pomocą pokrętła umieszczonego na pokrywie gniazda.
W obu rozwiązaniach wtyk zostaje mechanicznie zablokowany podczas pracy. Jego wyjęcie jest możliwe dopiero po wyłączeniu gniazda.
Gniazda przeciwwybuchowe Ex z blokadą mechaniczną
Problem klienta
Przypadkowe wyjęcie wtyku z gniazda przy przepływie prądu może spowodować powstanie łuku elektrycznego. W atmosferze zawierającej palne gazy, pary lub pyły łuk może stać się źródłem zapłonu.
Rozwiązanie
Gniazda HSP1P ******W-SCT posiadają mechaniczną blokadę, która uniemożliwia wyjęcie wtyku, dopóki obwód pozostaje załączony.
W wariantach 16 A i 32 A:
- wtyk jest umieszczany w gnieździe,
- obrót wtyku powoduje załączenie wewnętrznego wyłącznika,
- wtyk pozostaje zablokowany w pozycji pracy,
- jego wyjęcie jest możliwe dopiero po obróceniu do pozycji wyłączonej.
W wariantach 63 A i 125 A:
- wtyk jest umieszczany w gnieździe,
- zasilanie jest załączane pokrętłem na obudowie,
- mechanizm blokuje możliwość wyjęcia wtyku,
- zwolnienie wtyku następuje dopiero po ustawieniu pokrętła w pozycji wyłączonej.
Korzyści dla użytkownika
- ograniczenie ryzyka rozłączania pod obciążeniem,
- ochrona przed powstawaniem niebezpiecznego łuku elektrycznego,
- wymuszenie prawidłowej kolejności obsługi,
- mniejsze ryzyko uszkodzenia styków,
- większe bezpieczeństwo operatora.
Gniazda przemysłowe Ex z wbudowanym wyłącznikiem
Problem klienta
W zwykłych gniazdach samo połączenie wtyku ze stykami może odbywać się przy aktywnym obwodzie. Operator nie zawsze ma pewność, czy w chwili wkładania lub wyjmowania wtyku przez styki płynie prąd.
Rozwiązanie
Gniazda **HSP1P ******W-SCT posiadają wbudowany wyłącznik sprzężony z mechanizmem blokady.
W wykonaniach 16 A i 32 A funkcja wyłącznika jest obsługiwana poprzez obrót wtyku. Samo włożenie wtyku nie załącza obwodu. W wykonaniach 63 A i 125 A załączenie i wyłączenie odbywa się za pomocą osobnego pokrętła na pokrywie gniazda. W obu przypadkach położenie elementu sterującego określa stan gniazda i możliwość wyjęcia wtyku.
Korzyści dla użytkownika
- kontrolowane załączanie zasilania,
- brak konieczności stosowania oddzielnego wyłącznika bezpośrednio przy gnieździe,
- czytelna obsługa,
- ograniczenie liczby operacji wykonywanych pod napięciem.
Wbudowany wyłącznik gniazda nie zastępuje zabezpieczeń instalacyjnych. Obwód powinien być wyposażony w odpowiednio dobrane zabezpieczenie zwarciowe i przeciążeniowe.
Gniazda Ex z zabezpieczeniem przed wyjęciem wtyku pod obciążeniem
Problem klienta
Operator może próbować odłączyć urządzenie bez wcześniejszego wyłączenia zasilania. Prowadzi to do szybszego zużycia styków, powstawania łuku i zwiększenia ryzyka zapłonu atmosfery wybuchowej.
Rozwiązanie
Konstrukcja gniazd HSP1P W-SCT mechanicznie uzależnia możliwość wyjęcia wtyku od stanu wyłącznika.
Wtyk można zwolnić dopiero po wyłączeniu obwodu:
- przez obrót wtyku do pozycji wyłączonej w wykonaniach 16 A i 32 A,
- przez ustawienie pokrętła w pozycji wyłączonej w wykonaniach 63 A i 125 A.
Korzyści dla użytkownika
Bezpieczeństwo nie zależy wyłącznie od prawidłowego zachowania operatora. Konstrukcja urządzenia fizycznie ogranicza możliwość wykonania niebezpiecznej operacji.
Jak bezpiecznie podłączać urządzenia elektryczne w strefie Ex?
Przed podłączeniem urządzenia należy sprawdzić zgodność gniazda i wtyku pod względem:
- prądu znamionowego,
- napięcia,
- liczby i układu styków,
- oznaczenia wykonania przeciwwybuchowego,
- warunków temperaturowych,
- średnicy oraz przekroju kabla.
Wykonania 16 A i 32 A
- Upewnij się, że gniazdo jest wyłączone.
- Włóż prawidłowo dobrany wtyk.
- Zablokuj połączenie.
- Obróć wtyk do pozycji załączonej.
- Po zakończeniu pracy obróć wtyk do pozycji wyłączonej.
- Zwolnij blokadę i wyjmij wtyk.
- Zamknij pokrywę ochronną gniazda.
Wykonania 16 A i 32 A
- Upewnij się, że pokrętło znajduje się w pozycji wyłączonej.
- Włóż prawidłowo dobrany wtyk.
- Zablokuj połączenie.
- Przestaw pokrętło na obudowie do pozycji załączonej.
- Po zakończeniu pracy ustaw pokrętło w pozycji wyłączonej.
- Zwolnij blokadę i wyjmij wtyk.
- Zamknij pokrywę ochronną.
Gniazda ATEX do urządzeń przenośnych i serwisowych
Problem klienta
Urządzenia przenośne są wielokrotnie podłączane i odłączane. Zwiększa to ryzyko błędów operatora, zużycia styków oraz rozłączenia przewodu podczas pracy.
Rozwiązanie
Gniazda HSP1P W-SCT umożliwiają bezpieczne zasilanie kompatybilnych urządzeń przenośnych w strefie Ex.
Mechaniczna blokada:
- stabilizuje połączenie,
- zapobiega przypadkowemu wyjęciu wtyku,
- wymusza wyłączenie obwodu przed rozłączeniem,
- ogranicza ryzyko powstania łuku elektrycznego.
Samoczyszcząca konstrukcja tulei stykowych pomaga usuwać część nalotów z powierzchni styków podczas wykonywania połączenia.
Rozwiązanie może być stosowane między innymi do zasilania:
- przenośnych pomp,
- wentylatorów,
- urządzeń pomiarowych,
- wyposażenia remontowego,
- agregatów i urządzeń technologicznych w wykonaniu Ex,
- mobilnych urządzeń serwisowych.
Korzyści dla użytkownika
Bezpieczeństwo nie zależy wyłącznie od prawidłowego zachowania operatora. Konstrukcja urządzenia fizycznie ogranicza możliwość wykonania niebezpiecznej operacji.
Ochrona przed przypadkowym zastosowaniem niewłaściwego wtyku
Problem klienta
W jednym zakładzie mogą występować gniazda o różnych napięciach, prądach znamionowych i przeznaczeniu. Pomyłka przy podłączaniu urządzenia może prowadzić do uszkodzenia odbiornika lub powstania zagrożenia.
Rozwiązanie
System HSP1P W-SCT wykorzystuje kilka poziomów zabezpieczenia.
Kolory kodujące napięcie
Kolor elementów gniazda i wtyku pomaga szybko rozpoznać zakres napięcia. Ogranicza to ryzyko podłączenia urządzenia do obwodu o nieprawidłowych parametrach.
Kolor jest oznaczeniem pomocniczym. Przed wykonaniem połączenia należy zawsze sprawdzić dane znamionowe.
Zabezpieczenie przed połączeniem elementów o różnych prądach.
Konstrukcja mechaniczna gniazd i wtyków o różnych prądach znamionowych zapobiega ich przypadkowemu połączeniu. Wtyk przeznaczony do innej wielkości prądowej nie pasuje do gniazda.
Zabezpieczenie przed podłączeniem zwykłego wtyku non-Ex
Konstrukcja gniazda uniemożliwia podłączenie typowego przemysłowego wtyku non-Ex. Ogranicza to ryzyko przypadkowego użycia osprzętu, który nie jest przeznaczony do pracy w atmosferze wybuchowej.
Korzyści dla użytkownika
- mniejsze ryzyko pomyłki napięcia,
- brak możliwości połączenia elementów o niezgodnych prądach,
- zabezpieczenie przed zastosowaniem zwykłego wtyku przemysłowego,
- łatwiejsza identyfikacja obwodów przez operatorów
Jak dobrać gniazdo przeciwwybuchowe do wtyku?
Dobór należy rozpocząć od określenia parametrów zasilanego urządzenia.
1. Prąd znamionowy
Prąd znamionowy gniazda i wtyku musi odpowiadać parametrom obwodu oraz odbiornika. Typowe wykonania obejmują 16 A, 32 A, 63 A i 125 A.
2. Napięcie
Należy sprawdzić napięcie znamionowe urządzenia oraz oznaczenie kolorystyczne systemu. Sam kolor nie zastępuje kontroli tabliczki znamionowej.
3. Liczba i układ styków
Należy określić, czy instalacja wymaga:
- dwóch styków,
- dwóch styków i PE,
- przewodu fazowego, neutralnego i PE,
- trzech faz i PE,
- trzech faz, przewodu neutralnego i PE,
- • dodatkowego styku pomocniczego NO.
4. Rodzaj strefy Ex
Oznaczenie urządzenia musi odpowiadać klasyfikacji miejsca instalacji, grupie gazowej lub pyłowej oraz wymaganej klasie temperaturowej.
5. Temperatura otoczenia
Maksymalna dopuszczalna temperatura zależy od konkretnego wariantu, prądu, przekroju przewodów oraz klasy temperaturowej.
6. Kabel
Należy uwzględnić
- przekrój żył,
- średnicę zewnętrzną kabla,
- liczbę żył
- odporność temperaturową izolacji,
- rodzaj dławnicy
- potrzebę zastosowania kabla zbrojonego lub niezbrojonego
7. Sposób obsługi
Należy uwzględnić różnicę konstrukcyjną:
- 16 A i 32 A – załączanie przez obrót wtyku,
- 63 A i 125 A – załączanie pokrętłem na obudowie.
Gniazda przeciwwybuchowe IP66 do zastosowań zewnętrznych
Gniazda przeciwwybuchowe IP66 do zastosowań zewnętrznych
Problem klienta
Osprzęt instalowany na zewnątrz jest narażony na deszcz, śnieg, pył, wilgoć, kondensację i zmienne temperatury.
Rozwiązanie
Gniazda HSP1P W-SCT zapewniają stopień ochrony IP66. Obudowa i elementy uszczelniające chronią wnętrze przed pyłem oraz silnymi strumieniami wody.
Silikonowe uszczelki są odporne na
- niskie temperatury,
- podwyższoną temperaturę,
- starzenie,
- zmienne warunki atmosferyczne.
Po wyjęciu wtyku gniazdo należy zamknąć pokrywą ochronną. Stopień ochrony całej instalacji zależy również od prawidłowego doboru i montażu dławnic oraz zaślepek.
Korzyści dla użytkownika
- możliwość montażu na zewnątrz,
- ochrona przed pyłem i wodą,
- ograniczenie wpływu warunków atmosferycznych na styki,
- mniejsze ryzyko przedostawania się wilgoci do wnętrza.
IP66 nie oznacza przeznaczenia do trwałego zanurzenia ani możliwości kierowania wody do otwartego gniazda.
Samoczyszczące tuleje stykowe
Problem klienta
Kurz, naloty i zanieczyszczenia na stykach mogą zwiększać rezystancję połączenia, prowadzić do nagrzewania oraz pogarszać niezawodność zasilania.
Rozwiązanie
Tuleje stykowe zastosowane w gniazdach **HSP1P ******W-SCT posiadają elementy przesuwne. Podczas łączenia z wtykiem powierzchnie stykowe są mechanicznie oczyszczane.
Korzyści dla użytkownika
- stabilniejsze połączenie elektryczne,
- ograniczenie osadzania się nalotów,
- mniejsze ryzyko wzrostu rezystancji,
- większa niezawodność przy wielokrotnym łączeniu.
Funkcja samoczyszczenia nie zastępuje okresowych przeglądów i konserwacji.
Dwa wejścia kablowe ułatwiające wykonanie instalacji
Mobilne centrum demo
Stoisz przed projektem z obszaru Ex? Czujesz, że Twoja wiedza nie jest kompletna? Szukasz stałego dostawcy lub rozważasz zmianę obecnego?
Każdy z tych powodów jest wystarczający, aby umówić wizytę naszego mobilnego centrum demo.
Dlaczego nasi klienci umawiają wizytę mobilnego centrum demo?
Chcą porównać jakość i funkcjonalność rozwiązań HARDO i oraz innych producentów wprost w swoim zakładzie
Potrzebują przeszkolić zespół w zakresie montażu i doboru urządzeń Ex
Pracują nad standaryzacją wyposażenia w swojej firmie i szukasz optymalnych wariantów
Zależy im na skróceniu procesu zakupowego przez obejrzenie i sprawdzenie urządzeń na żywo
Chcą ocenić nie tylko parametry techniczne, ale też ergonomię i łatwość obsługi produktów
Zależy im na bezpośrednim kontakcie i rozmowie z inżynierami
Przekonaj się sam!
Zobacz, jak wygladają na żywo nasze produkty i dobierz te, którzych potrzebujesz
Jakie branże wspieramy
Jesteśmy po to, aby dostarczać najlepsze rozwiązania dla przemysłu. Zobacz, jak możemy pomóc Twojej firmie!
