Vlastnosti výrobku
Nehrdzavejúca oceľ AISI 316L
Dostupné veko s pántmi
Dostupné vnútorné montážne dosky
Dostupné dosky na káblové vývodky
Technické parametre
Rozmery: podrobnosti nájdete nižšie
Certifikáty : ATEX, IECEx
Označenie ATEX:
II 2 G Ex db eb ia/ib mb IIC/IIB T6…T4 Gb
II 2 D Ex tb IIIC T85°C… T135°C Db
Označenie IECEx:
Ex db eb ia/ib mb IIC/IIB T6…T4 Gb
Ex tb IIIC T85°C… T135°C
Materiál: Stainless Steel
Teplota prostredia:
-50°C – +60°C (ATEX)
-50°C – +60°C (IECEx – up to +95°C for special “HT” models)
Stupeň ochrany IP: IP66
Menovité napätie: max 1000V
Menovitý prúd: max 160A
Cena
Pošlite nám svoju žiadosť o cenovú ponuku.
Opis
Konštrukcia
Electropolished stainless steel AISI 316L used to manufacture HTB1S terminal boxes provides the highest level of corrosion resistance of all commonly used materials. HTB1S enclosures have following features:
korpus a veko sú vyrobené elektrolytickyleštenej nehrdzavejúcej ocele AISI 316L s hrúbkou 1,5 mm.
možnosť montáže spojovacích svoriek “Ex e” a “Ex i” v plášti.
maximum numbers of terminals depends on terminals’ section and current, enclosure size, operating temperature and required temperature class.
počet svoriek závisí od ich prierezu a hodnoty prúdu, veľkosti skrinky, prevádzkovej teploty a požadovanej teplotnej triedy
dostupné sú vnútorné montážne dosky z nehrdzavejúcej ocele.
dostupné veká s pántmi.
rozmery v rozsahu od 100 × 120 × 100 mm do 910 × 1140 × 500 mm: naše technické oddelenie pomôže navrhnúť najlepšie riešenia podľa potrieb a v rámci limitov certifikátov.
Použitie
Svorkovnicové skrinky radu HTB1S sa môžu používať nasledovnými spôsobmi:
control stations
skrinky (puzdrá) prístrojov
spínače a prepínače
terminal boxes
skrinky batérií
centrálne jednotky poplašných systémov
vypínače
riadenie osvetlenia
skrinky elektrických zariadení
HTB1s series terminal boxes can accommodate terminals for wires with a maximum diameter of 16mm2, including terminals for intrinsically safe circuits. They are ideal for offshore and onshore applications where harsh and explosive atmosphere is present. Nehrdzavejúca oceľ enclosures are also often used in chemical and pharmaceutical industries.

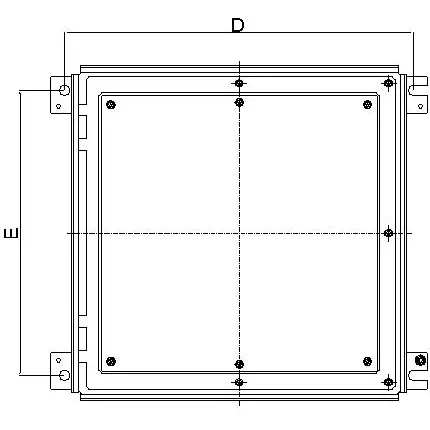

Rozmery
| TYPE | A | B | C | D | E |
|---|---|---|---|---|---|
| HTB1S101210** | 100 | 120 | 100 | 150 | - |
| HTB1S142013** | 140 | 200 | 130 | 170 | - |
| HTB1S151510 | 150 | 150 | 100 | 180 | - |
| HTB1S202016 | 200 | 200 | 160 | 230 | 160 |
| HTB1S202713 | 200 | 270 | 130 | 230 | 230 |
| HTB1S272713 | 270 | 270 | 130 | 300 | 230 |
| HTB1S203016 | 200 | 300 | 160 | 230 | 260 |
| HTB1S273513 | 270 | 350 | 130 | 300 | 310 |
| HTB1S282816 | 280 | 280 | 160 | 310 | 240 |
| HTB1S204016 | 200 | 400 | 160 | 230 | 360 |
| HTB1S353516 | 350 | 350 | 160 | 380 | 310 |
| HTB1S282827 | 280 | 280 | 270 | 310 | 240 |
| HTB1S355016 | 350 | 500 | 160 | 380 | 460 |
| HTB1S383816 | 380 | 380 | 160 | 410 | 340 |
| HTB1S384516 | 380 | 450 | 160 | 410 | 410 |
| HTB1S385716 | 380 | 570 | 160 | 410 | 530 |
| HTB1S505016 | 500 | 500 | 160 | 530 | 460 |
| HTB1S383827 | 380 | 380 | 270 | 410 | 340 |
| HTB1S575716 | 570 | 570 | 160 | 600 | 530 |
| HTB1S577620 | 570 | 760 | 200 | 600 | 720 |
| HTB1S575730 | 570 | 570 | 300 | 600 | 530 |
| HTB1S769520 | 760 | 950 | 200 | 790 | 910 |
| HTB1S202716 | 200 | 270 | 160 | 230 | 230 |
| HTB1S1258040 | 1250 | 800 | 400 | 1280 | 360 |
