Vymeniteľné so spínačmi od popredných výrobcov:
Určené pre zóny Ex: 1, 2, 21, 22
Päť ochrán (preťaženie, skrat, tepelná ochrana, strata fázy, podpätie – voliteľné)
Ochrana proti preťaženiu má porovnateľné vypínacie charakteristiky ako ochrana používaná poprednými výrobcami.

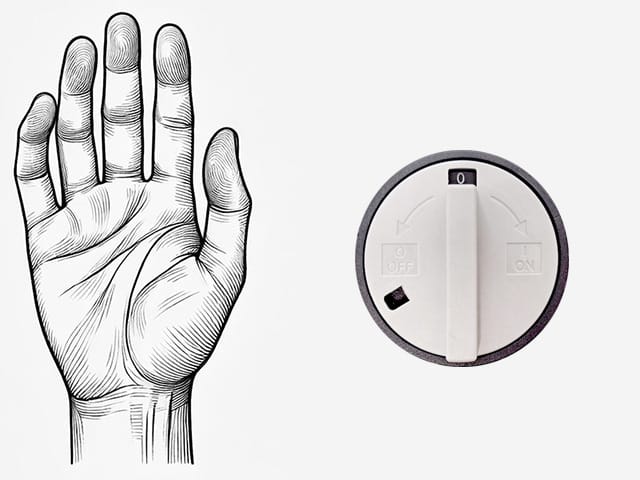

Veľký ciferník ⌀ 97 mm, na jednoduché ovládanie v rukaviciach
Možnosť zaistenia v polohe VYPNUTÉ (jeden visiaci zámok)
Stiahnite si
Technické údaje:
Rozmery: pozrite si podrobnosti nižšie
Certifikáty: ATEX, IECEx
Označenie ATEX:
II 2 G Ex db eb IIC T4/T5/T6 Gb
II 2 D Ex tb IIIC T85oC Db
Označenie IECEx:
Materiál puzdra: GRP
Veľkosť gombíka: Ø 97 mm
Prípustná teplota okolia : -40°C až +55°C
Stupeň ochrany: IP66
Menovité napätie: 440 V
Použité ochrany: preťaženie; strata fázy; skrat; tepelná ochrana; podpätie (voliteľné);
Rozsah nastavenia spúšte pri preťažení: 0,1 až 25 A
Spínací výkon motora v kategórii AC3 : do 440 V / 25 A
Hlavné kontakty: 1 – 10 mm² (6 – 10 mm² pri použití objímok)
Pomocné kontakty: 1 – 2,5 mm²
Kapacita pomocného kontaktu: AC15 1 A / 230 V
Menovitá spínacia kapacita: vysoká (do 65 kA)
Cena:
5 typov zabezpečenia – 100 % podľa ponuky hlavných hráčov na trhu
01/ PREVÁŽKA
02/ OCHRANA PROTI SKRATU
03/ TERMÁLNE
04/ FÁZOVÁ STRATA
05/ UNDERVOLTAGE (voliteľné)
Ochrana proti preťaženiu
Motorové ističe do nebezpečných priestorov majú zabudovanú ochranu proti preťaženiu, ktorá chráni motor nielen pred dlhodobým preťažením, ale aj pred častým opätovným spustením alebo krátkodobým preťažením, ktoré môže viesť k prehriatiu vinutia. Motorové ističe sú k dispozícii s nastaviteľnou ochranou proti preťaženiu v rozsahu 0,1 – 25 A. Zariadenie je dimenzované na prevádzku pri napätí 440 V.
Praktický aspekt:
Chráni motor pred dlhodobým preťažením nad jeho menovitý výkon, čo môže spôsobiť prehrievanie vinutí, poškodenie izolácie a skrátenie životnosti zariadenia.
Technický princíp:
Najčastejšie sa realizuje pomocou bimetalového prvku alebo teplotných senzorov umiestnených vo vinutiach. Zvýšenie prúdu ohrieva merací prvok a po dosiahnutí nastavenej teploty dôjde k mechanickému odpojeniu obvodu.
Praktický príklad:
V prípade pásového dopravníka ochrana proti preťaženiu vypne motor, ak sa pás zablokuje prekážkou, aby nedošlo k spáleniu vinutí.
Rozsahy nastavenia (0,1 – 25 A)
Prednastavenie vhodnej hodnoty vypínacieho prúdu sa uskutočňuje vo fáze výroby podľa požiadaviek zákazníka a použitia daného ističa. Rozsah je možné nastaviť aj priamo na mieste.
Hodnoty rozsahov nadprúdu nájdete v tabuľke konfigurácií nižšie
Ochrana proti výpadku fázy
Praktický aspekt:
Zabraňuje prevádzke trojfázového motora pri výpadku jednej fázy, čo by spôsobilo nerovnomerné zaťaženie vinutí, zvýšený odber prúdu v ostatných fázach a riziko poškodenia.
Technický princíp:
Riadiaci systém monitoruje prítomnosť všetkých troch fáz. Ak chýba signál z jednej fázy, napájanie motora sa okamžite odpojí.
Praktický príklad:
V priemyselnej čerpacej stanici ochrana proti výpadku fázy vypne čerpadlo pri poruche jednej fázy, čím zabráni prehriatiu a poškodeniu.
Ochrana proti skratu
Praktický aspekt:
Chráni motor, káble a riadiace zariadenia pred účinkami skratu, ktoré môžu zničiť inštaláciu alebo spôsobiť požiar.
Technický princíp:
Používa elektromagnetický spúšťač, ktorý reaguje na náhly, veľmi veľký nárast prúdu. Silné magnetické pole pritiahne jadro mechanizmu a okamžite odpojí kontakty.
Praktický príklad:
V motore kompresora po poruche izolácie vinutí ochrana proti skratu odpojí napájanie v zlomku sekundy, aby sa predišlo poškodeniu oblúkom.
Tepelná ochrana
Praktický aspekt:
Chráni motor pred prehriatím bez ohľadu na príčinu — preťaženie, slabé vetranie, vysokú teplotu okolia alebo mechanické problémy.
Technický princíp:
V motorových vinutiach sú zabudované teplotné senzory (napr. PTC termistory alebo tepelné spínače). Po dosiahnutí hraničnej teploty senzor spôsobí vypnutie motora alebo spustenie motorového ističa.
Praktický príklad:
Vo ventilátore v oblasti s vysokou teplotou tepelný senzor vypne pohon, keď teplota vinutí prekročí bezpečnú hodnotu.
Podpäťová spúšť (U)
Motorové ističe určené na použitie v nebezpečných priestoroch môžu byť voliteľne vybavené podpäťovou spúšťou, ktorej účelom je automatické vypnutie zariadenia, ak napájacie napätie klesne pod bezpečnú úroveň. Tým sa chráni samotný motor aj ostatné komponenty zariadenia pred účinkami nestabilných podmienok napájania. Dôležité je, že spínač zabraňuje automatickému opätovnému spusteniu motora po návrate napätia, čo je dôležité z hľadiska bezpečnosti v zónach s nebezpečenstvom výbuchu.
Praktický aspekt:
Zabraňuje prevádzke motora pri napätí nižšom, než je povolené, čo by mohlo viesť k zvýšeniu prúdu, zníženiu krútiaceho momentu a prehriatiu vinutí.
Technický princíp:
Merací obvod neustále sleduje hodnotu napätia. Ak klesne pod nastavený prah, mechanizmus odpojí obvod a zabráni opätovnému spusteniu, kým sa nenavráti správne napätie.
Praktický príklad:
V baliacej linke ochrana proti podpätiu vypne motor podávača, ak napätie klesne tak nízko, že by sa mohol zastaviť uprostred cyklu a poškodiť.
Vypínacie charakteristiky pre preťaženie
Graf znázorňuje závislosť času vypnutia od hodnoty prúdu (vyjadreného ako násobok menovitého prúduIn) pri teplote okolia 30 °C. Táto charakteristika poskytuje účinnú odozvu pre ľahké aj silné preťaženie:
pri vysokom preťažení (napr. 8-10 ×In) – v milisekundách,
pri nízkom preťažení (1,2-2 ×In) sa reakcia dostaví približne po niekoľkých minútach.
Motorové ističe pre výbušné prostredie
Motorové ističe HARDO radu HCS1P sú určené na prevádzku v prostredí s nebezpečenstvom výbuchu v zónach 1, 2, 21 a 22. Ich primárnym typom ochrany v kontexte bezpečnosti pri výbuchu je ochrana Ex e (t. j. zosilnená konštrukcia). Okrem toho majú motorové ističe Ex HARDO ochranu proti preťaženiu a môžu byť vybavené podprúdovou ochranou a pomocnými kontaktmi (1NO + 1NC)
Motorové ističe Ex HCS1P sa vyznačujú vysokou menovitou spínacou a vypínacou schopnosťou – až do 65 kA, čo zaručuje efektívnu prevádzku aj v zariadeniach s vysokou skratovou energiou. Na ovládanie motorov v kategórii AC3 zariadenie zvládne zaťaženie až do 440 V / 25 A.
Princíp činnosti na základe schémy zapojenia
Na schéme sú znázornené základné zapojenia hlavných obvodov (L1, L2, L3 – T1, T2, T3), obvodu ovládania podpäťovej spúšte a pomocných kontaktov (13-14 a 21-22). Po privedení napätia a aktivácii obvodu sa motor zapne. V prípade preťaženia alebo poklesu napätia vypínací mechanizmus odpojí napájanie. Kategória prevádzkových kontaktov je AC-3
Hlavné svorky sú vhodné pre vodiče s prierezom 1 až 10 mm² (alebo 6 až 10 mm² pri použití objímok), čo umožňuje flexibilné prispôsobenie rôznym inštaláciám.
Pomocné kontakty 1NO + 1NC
Motorové ističe Ex môžu obsahovať pomocné kontakty (jeden NO a jeden NC), ktoré sú nezávislé od hlavných dráh a môžu sa používať na:
prenos signálu prevádzkového stavu ističa do systému vyššej úrovne (napr. PLC),
aktivácia optickej alebo zvukovej signalizácie,
blokovanie spustenia iných zariadení v systéme.
Kategória pomocných kontaktov je AC15 (1 A/230 V). Svorky pre pomocné kontakty umožňujú pripojenie vodičov s prierezom 1 až 2,5 mm².
Kryt spínača: robustnosť a bezpečnosť
Kryt motorového ističa pre nebezpečné oblasti je vyrobený z nenasýtenej polyesterovej živice. Kryt vystužený sklenými vláknami a minerálnymi plnivami sa v prípade požiaru neroztaví, neodkvapkáva ani nevypúšťa nadmerné množstvo dymu. Výrobok neobsahuje halogény, ťažké kovy ani žiadne látky uvedené na zozname SVHC podľa nariadenia REACH.
Puzdro poskytuje vysokú mechanickú a chemickú odolnosť.
Materiál vonkajšieho plášťa má prísady na zníženie elektrifikácie, čo znižuje riziko vznietenia výbušnej atmosféry v dôsledku elektrostatického výboja.
Konfigurácia
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
2 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01211 |
|
2 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01221 |
|
2 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01231 |
|
2 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01241 |
|
2 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01251 |
|
2 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01261 |
|
2 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01271 |
|
2 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01281 |
|
2 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01291 |
|
2 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01301 |
|
2 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01311 |
|
2 X M32 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01321 |
|
2 X M32 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01331 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01212 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01222 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01232 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01242 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01252 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01262 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01282 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01292 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01302 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01312 |
|
2 x M32 + 1 x M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01322 |
|
2 x M32 + 1 x M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01332 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01213 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01223 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01233 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01243 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01253 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01263 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01283 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01293 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01303 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01313 |
|
2 X M32 + 1 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01323 |
|
2 X M32 + 1 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01333 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
4 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01214 |
|
4 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01224 |
|
4 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01232 |
|
4 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01234 |
|
4 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01244 |
|
4 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01254 |
|
4 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01264 |
|
4 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01274 |
|
4 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01284 |
|
4 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01304 |
|
4 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01314 |
|
2 X M32 + 2 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01324 |
|
2 X M32 + 2 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01334 |
- Ostania cyfra numeru zamówieniowego:
- 1 – wersja podstawowa bez wyzwalacza podnapięciowego oraz styków pomocniczych
- 2 – wyzwalacz podnapięciowy
- 3 – styki pomocnicze 1N0 + 1 NC
- 4 – wyzwalacz podnapięciowy i styki pomocnicze 1N0 + 1 NC
Certifikáty
Stiahnite si
PDF: Certifikáty ATEX (riadiace stanice Plus)
PDF: Certifikáty IECEx (riadiace stanice Plus)
Požiadavky smernice ATEX na konektory motorov
Elektromotory používané v prostredí s nebezpečenstvom výbuchu si vyžadujú špeciálnu ochranu proti preťaženiu a skratu, ako to vyžaduje smernica ATEX (2014/34/EÚ) a normy IEC 60079-14 a EN 60079-0.
Nebezpečenstvá ovplyvňujúce motory
Preťaženie a skraty môžu viesť k nadmernému zahriatiu vinutia motora, poškodeniu izolácie, ako aj k vzniku oblúka a iskier. V prítomnosti výbušných zmesí (plyny, pary horľavých kvapalín alebo prach) to môže viesť k vznieteniu výbušnej atmosféry.
Ako vybrať zariadenie
Každé elektrické zariadenie pracujúce v nebezpečnom priestore musí byť navrhnuté, vybrané a nainštalované s ohľadom na špecifické požiadavky vyplývajúce z klasifikácie Ex zóny a kategórie zariadenia.
Motorový spínač ako koncový riadiaci prvok v systéme pohonu
Celý systém pohonu musí spĺňať požiadavky teplotnej triedy (napr. T3, T4) a musí byť primerane dimenzovaný pre typ zóny (0, 1, 2 pre plyny alebo 20, 21, 22 pre prachy) a skupinu výbušnosti.
Zníženie rizika vznietenia
Tieto ochranné opatrenia účinne znižujú riziko vznietenia a zabezpečujú bezpečnú, spoľahlivú a vyhovujúcu prevádzku elektrických pohonov vo výbušnom prostredí.
