Vlastnosti produktu
Vynikající poměr kvality a ceny
Až 4 kabelové průchodky M20 anebo M25 pro jednoduchou instalaci
Průchozí vedení kabelu eliminuje použití rozvodné skřínky
Možné použít jako nouzové osvětlení (volitelné)
Difuzor a vnitřní montážní plotna na pantech (žádné volné části)
3 difuzory poskytují různou distribuci světelného paprsku
Velmi vysoká účinosť (od 141 do 181 lm/W)
Čočky směrujíce světelný paprsek (volitelné)
Technické data
Fotometrické data: pozri podrobnosti níže
Certifikace: ATEX, IECEx, CNBOP (pending)
Značení ATEX:
II 2 D Ex tb IIIC T70 °C Db ( cert. č.: kscp 23atex0021x )
II 3 G Ex ec IIC T4 Gc ( číslo certifikace: kscp 23atex0022x )
Značení IECEx:
ex tb iiic t70 °c db ( č. certifikace: iecex kscp 23.0045x ) ( č. certifikace: iecex kscp 23.0045x )
ex ec iic t4 gc (č. certifikace: iecex ksrpcp 23.0045x) ( č. certifikace: iecex kscp 23.0045x )
Materiál tela svítidla: GRP
Materiál difuzora: UV stabilizovaný PC (polykarbonát)
Difuzor v třech provedeních: čirý / opálový / matný
Odolnost vůči nárazu: VYSOKÁ (dle EN IEC 60079-0 )
Krytí: IP66 / IP67
Teplota světla: 4000 K (volitelně: 3000 K resp. 5000 K)
CRI: >80 (optionally: >70 or >90)
Teplota okolí: -40°C – +50°C (ATEX)
Cena
Svítidla ATEX OptiLine poskytují velmi dobrý poměr kvality a ceny a díky použitým řešením výrazně sníží i konečné náklady na instalaci osvětlení. Pošlete nezávaznou poptávku abyste se dozvěděli více o výhodnosti používání našich svítidel.
Vysoká účinnost
Rychlé otevírání
Bez volných částí
Dvě délky
Rychlá a nákladově efektivní instalace svítidel:
Svítidlo ATEX OptiLine je vybaveno průchozím zapojením se dvěma snadno dostupnými napájecími konektory umístěnými na obou koncích svítidla. Do těla svítidla se vejdou až 4 kabelové vývodky M20 nebo M25. Tato řešení umožňují eliminaci drahých Ex propojovacích boxů, jakož i snížení spotřeby napájecích kabelů a kabelových žlabů. Větší vývodka M25 poskytuje flexibilitu při používání kabelů od různých výrobců, včetně hrubších nehořlavých kabelů, jakož i kabelů se zvýšeným průměrem vodičů pro snížení poklesu napětí při větších vzdálenostech.
- připojujte průchozí svítidla
- eliminujte rozvodné boxy
- snižujte spotřebu napájecích kabelů
- minimalizujte počet kabelových žlabů a kabelových úchytů
- zkracuje čas instalace svítidel
- nižší náklady na instalaci osvětlení
Nasmerujte světlo dle potřeby
až 22 ďalších čoček
jednoduše osvětlíte klíčové prostory
vyhnete sa překážkam
jedno svítidlo, vícero směrovaní světla
jednoduchá výměna čoček
Nainstalujte rychle a bezpečně – žádné uvolněné části:
velký prostor uvnitř usnadňuje připojení napájení
odšroubujte šrouby rukou pro rychlý přístup k elektronice
otevřený difuzor nespadne díky pantům
otevřená deska s LED modulem díky pantům nespadne
všechny komponenty svítidla jsou vzájemně propojeny
Popis
Konstrukce
Svítilna řady ATEX OptiLine je vybavena vysoce účinným LED modulem.
V závislosti na verzi může být použit jako hlavní osvětlení nebo nouzové osvětlení. Tělo je vyrobeno z polyesteru vyztuženého skelnými vlákny (GRP), zatímco difuzor je vyroben z UV stabilizovaného polykarbonátu. Difuzor svítidla je dostupný ve třech variantách: transparentní, matný a mléčný. Osvětlovací těleso Ex OptiLine použitím čoček umožňuje snadnou změnu rozptylu osvětlení.
Průchozí vedení kabelu se dvěma napájecími konektory, jakož i možnost použít až čtyři kabelové vývodky M20 nebo M25, umožňuje připojení svítidla v různých konfiguracích bez nutnosti použití rozvodných skříní. Toto řešení také snižuje délku napájecích kabelů a kabelových žlabů a umožňuje použití kabelů od různých výrobců a různých průřezů.
Svítilna ATEX OptiLine nemá žádné volné části, které by mohly při montáži odpadnout. Difuzor a vnitřní montážní deska jsou spojeny s tělem pomocí pantů, spony difuzéru a šrouby montážní desky jsou integrovány do krytu.
Použití
Svítidla OptiLine ATEX jsou určena pro použití v exteriéru i interiéru. Byly konstruovány pro použití v zóně 2, kde existuje riziko výbuchu v důsledku výparů, par nebo mlhy hořlavých kapalin, zařazených do třídy nebezpečí výbuchu IIA, IIB nebo IIC a do teplotních tříd T4, T3, T2, T1. Jsou vhodné i pro použití v zónách 21 a 22, kde hrozí nebezpečí výbuchu hořlavých prachů třídy nebezpečí výbuchu IIIA, IIIB nebo IIIC s teplotou vznícení 5mm vrstvy prachu vyšší než 145°C.
Svítidlo OptiLine je určeno do prostředí s nebezpečí výbuchu je navrženo pro použití v náročných a mírných pracovních podmínkách. Jeho vysoká odolnost vůči chemikáliím, mechanickému poškození a povětrnostním vlivům je výborná volba pro chemický, petrochemický, energetický, dřevozpracující a potravinářský průmysl.
Lze jej však efektivně využít i ve výrobních závodech a skladech, kde se vyžaduje dlouhá životnost a certifikace ATEX, IECEx a CNBOP.
Elektrické a fotometrické údaje
OptiLine délka 1276 mm a výkon 38 w
parametry spočítané pro teplotu 25oC, color temperature 4000K, CRI > 80. Tolerance +/- 5%.
Matný difuzor
Silné, jemně rozptýlené světlo bez oslnění
9 981 lm bez oslnění
Chytrý difuzér eliminuje riziko oslnění a únavy očí.
Optimální pro vnitřní i venkovní použití
Nejlepší rovnováha mezi intenzitou světla a nedostatkem oslnění.

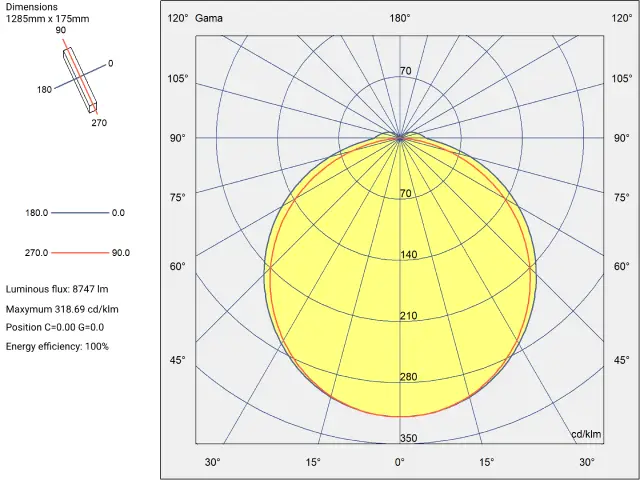

Opálový difuzor
A solution dedicated to large spaces, where people are often present.
Best for indoor use
Zero glare, zero eye fatigue, very good color rendering
Lighting for larger areas
The special difuzor strongly diffuses the light, making it soft.
Průhledný difuzor
Výkonné osvětlení. Nejlepší účinnost. Nejvyšší flexibilita.
Vynikající výkon
Až 10342 lm funguje perfektně venku.
Nasměrujte světlo pomocí 22 čoček
Výjimečná schopnost volně měnit směr osvětlení
Rozměry a možnosti montáže
| Typ svítidla | L | L1 | B |
|---|---|---|---|
| OptiLine 60-********** | 670 | 400 | 173 |
| OptiLine 12-********** | 1276 | 800 | 173 |
| Rozměry závisí na typu montáže | H | B1 |
|---|---|---|
| Stropní držák D18 | 119 | 157 |
| Stropní konzola D40 | 143,7 | 200 |
| Šroub s okem M8 pro závěsnou montáž | 154,2 | — |
| Držák pro montáž na sloup R50 | 156,2 | — |
| Nástěnný držák K45 | 184,7 | — |
| Stropní konzola C | 153,4 | — |
Všechny rozměry jsou uvedeny v milimetrech (mm).
Stropní držák D18
Stropní držák D40
Šroub s okem M8 pro pro zavěšenou montáž
Držák pro montáž na sloup R50
Nástěnný držák K45
Stropní držák C
Fotometrie
Soubory ke stažení
instrukce
Soubory ke stažení
soubory ke stažení
Náklady na svítidla Ex pro zóny s nebezpečím výbuchu
Pořizovací cena svítidel EX pro zóny s nebezpečím výbuchu je jen jedním z mnoha faktorů, které se podílejí na celkových nákladech na vybudování světelné instalace. V mnoha případech může práce a instalační materiál potřebný k sestavení stejného osvětlení tvořit 20 až 40 % konečných nákladů. Výběrem optimálního svítidla ATEX pro vaše potřeby můžete výrazně snížit náklady na instalaci, a tím i celkovou investici.
Proč výběr nevýbušného svítidla ovlivňuje náklady na instalaci
Než jsme vytvořili řadu svítidel Ex OptiLine LED, strávili jsme léta navrhováním a instalací všeobecného a nouzového osvětlení v průmyslu, a to i v oblastech s nebezpečím výbuchu. K realizaci těchto úkolů jsme používali svítidla od různých výrobců, což nám umožnilo pochopit jejich výhody a omezení ovlivňující konečné náklady na instalaci osvětlení.
Ukázalo se, že volba svítidla má významný vliv na snadnost a rychlost instalace, stejně jako na množství použitého instalačního materiálu, jako jsou lávky pro vybudování kabelových tras, napájecí kabely nebo rozvodné krabice.
Je třeba mít na paměti, že:
- Mluvíme o svítidlech určených pro provoz v zónách s nebezpečím výbuchu, což vyžaduje použití několikanásobně dražších rozvodných skříní s certifikátem ATEX.
- V mnoha případech fungují obecná svítidla také jako nouzová svítidla, což vyžaduje použití dražších nehořlavých napájecích kabelů a rozvodných skříní a často také centrálních baterií, jejichž cena rovněž závisí na řešeních použitých ve svítidle.
- V případě některých průmyslových odvětví jsou vyžadovány instalační materiály z nerezové oceli, což znamená použití dražších krabic, zásobníků a dalších instalačních prvků.
Jak vybrat svítidlo Ex
Jak jsme již zmínili, nejsme jen výrobcem nevýbušných svítidel, ale také navrhujeme a instalujeme průmyslové osvětlovací systémy. Zkušenosti v této oblasti nám umožnily identifikovat nejčastější problémy s instalací svítidel, které zvyšují náklady na celou investici. Na základě toho jsme vytvořili výjimečně flexibilní svítidlo pro všeobecné a nouzové osvětlení pro zóny s nebezpečím výbuchu a zároveň jsme udrželi jeho výrobní náklady na rozumné úrovni.
Níže uvádíme nejdůležitější řešení implementovaná ve svítidlech OptiLine, která vedou ke snížení investičních nákladů na všeobecné a nouzové osvětlení v průmyslu. To je možné díky zjednodušení procesu návrhu osvětlení, jeho instalace a následného elektrického testování svítidel.
Všeobecné a nouzové osvětlení v jednom svítidle
Svítidla řady Ex OptiLine LED mohou fungovat jako svítidla pro všeobecné i nouzové osvětlení. Nemusíte proto budovat samostatné instalace, abyste mohli plnit tyto dvě role. Důležité je, že svítidlo s funkcí nouzového režimu lze napájet z centrální baterie (model OptiLine CBX/CBY) nebo z baterií zabudovaných ve svítidle (model OptiLine A1).
Svítidla EX s širokým rozsahem světelného výkonu
Svítidla pro všeobecné osvětlení OptiLine, která fungují i jako nouzová světla, se dodávají ve dvou délkách (670 a 1276 mm) a šesti výkonových stupních (20, 25, 30, 38, 48, 58 W). V kombinaci se třemi různě průhlednými difuzory pro kryt (podrobnosti níže) tak lze získat až 18 různých hodnot světelného výkonu – od 2900 do více než 10000 lm.
Jedno svítidlo, tři různé difuzory pro různé aplikace
Svítidla LED General Ex řady OptiLine, která mohou fungovat i jako nouzová světla, nabízejí tři různé difuzory: průhledný, matný a opálový. Každý z nich má odlišné vlastnosti propustnosti světla.
- Transparentní difuzory: obecně určené pro oblasti vyžadující velmi vysoký světelný výkon. Nejčastěji se používají ve venkovním prostředí nebo pro osvětlení rozsáhlých vnitřních prostor.
- Matné difuzory: vynikající řešení pro venkovní prostory, kde je třeba snížit riziko oslnění. Hodí se také pro vnitřní prostory, kde je nezbytný světelný výkon, ale se sníženým oslněním.
- Opálové difuzory: zajišťují příjemné rozptýlené osvětlení bez rizika oslnění. Je to ideální volba pro vnitřní prostory, kde je nejdůležitější jak dobré osvětlení, tak pohodlí pracovníků.
To poskytuje neuvěřitelnou flexibilitu, pokud jde o rozložení světla a vlastnosti svítidla.
Vysoká mechanická odolnost a krytí IP
Vysoká odolnost proti nárazům podle normy EN IEC 60079-0 dokládá odolnost svítidla proti mechanickému poškození. Vysoké krytí IP (IP66/67) navíc zaručuje vynikající kvalitu krytu a difuzoru, což zaručuje jejich dlouhodobou funkčnost.
Změna směru osvětlení přes čočky
Svítidlo Ex OptiLine umožňuje použití čoček, které mohou měnit směr osvětlení svítidla. To je další funkce, která může výrazně zjednodušit proces instalace, což vede ke snížení nákladů. Jak to ale funguje?
U většiny svítidel, pokud potřebujete osvětlit konkrétní oblasti, jako je ventil, hasicí přístroj nebo spínač, je obvykle nutné použít speciální držáky, které nasměrují celé svítidlo na cíl. To může zbytečně zkomplikovat instalaci a často zvýšit její cenu. Svítidlo ATEX OptiLine nevyžaduje žádné další montážní příslušenství. Instalujete jej běžným způsobem na snadno přístupné místo s vhodnou čočkou, která směruje světlo. Na výběr máte až 22 různých typů čoček.
Použití jako svítidlo pro vysoké pole
Speciální zaostřovací čočka soustřeďuje světelný paprsek a umožňuje montáž svítidel ve větších výškách. V mnoha případech to umožňuje použít svítidla OptiLine jako svítidla High-Bay. To zase umožňuje použití jednoho typu svítidla v daném prostoru bez nutnosti speciálních konstrukcí pro snížení montážního bodu. To vše se promítá do snížení investičních nákladů a nákladů na údržbu.
Přizpůsobitelný výstup nouzového světla
Každé svítidlo může mít v nouzovém režimu jiný světelný výkon. Toto řešení zvyšuje flexibilitu při návrhu světelné instalace, což vede ke snížení nákladů na instalaci.
Například místo toho, aby se úroveň osvětlení určitého prostoru nastavovala pomocí drahých řídicích systémů nebo výšky instalace svítidel, stačí nastavit světelný výkon pro každé svítidlo zvlášť.
Připojte svítidla podle potřeby a ušetřete
Mnohá svítidla mají značná omezení, pokud jde o počet a velikost kabelových vývodek, které lze na jejich tělo namontovat. Nejnákladnější z hlediska instalace jsou svítidla s jedinou vývodkou jedné velikosti nebo dokonce s napájecím kabelem z výroby.
Vezměte si situaci, kdy potřebujete nainstalovat desítky svítidel podél zdi. Pokud má svítidlo pouze jednu kabelovou vývodku, je nutné použít propojovací krabice ATEX, které jsou obvykle několikanásobně dražší než standardní řešení. Tento přístup navíc vyžaduje vyšší spotřebu napájecích kabelů a kabelových žlabů.
Pokud má však svítidlo na jedné straně dvě kabelové vývodky, je možné vést napájecí kabel přímo od jednoho svítidla k druhému bez nutnosti použití rozvodných krabic. Tento přístup také vyžaduje méně kabelů a kabelových žlabů. To vše vede k hmatatelným úsporám. V průmyslu existuje mnoho takových scénářů, kdy dodatečné kabelové vývodky vedou k úsporám.
Proto je možné do upevňovacího prvku Ex OptiLine instalovat až 4 kabelové vývodky M20 nebo M25 (dvě na každé straně).
Větší kabelová průchodka ve svítidle = větší volnost při výběru kabelů
Možnost použití kabelových vývodek M25 v nevýbušném přípravku OptiLine umožňuje použití kabelů s většími průřezy. To poskytuje volnost při výběru jejich výrobce a možnost použití silnějších nehořlavých kabelů.
Vývodka s větším průměrem také umožňuje použití kabelů s větším průřezem vodičů, aby se snížily úbytky napětí v průběhu délky. To je důležité zejména pro svítidla nouzového osvětlení, u nichž se předpokládá použití kabelů, které mohou pracovat při teplotách vyšších než 600 °C.
Rychlá a bezpečná instalace svítidel Ex
Další výhodou nevýbušných svítidel je promyšlená konstrukce bez volných součástí. Jak to funguje? Difuzor svítidla a vnitřní montážní deska, na které je umístěn modul LED, jsou sklopné.
Otevření stínidla spočívá v odepnutí kovových spon na jedné straně svítidla (spony na druhé straně slouží jako panty, čímž se eliminuje riziko pádu stínidla). Vzhledem k tomu, že se jedná o svítidlo s certifikací ATEX, předpisy vyžadují, aby k tomuto úkonu bylo zapotřebí nářadí. Aby to bylo co nejjednodušší, navrhli jsme spony tak, aby se daly otevřít jediným pohybem šroubováku.
Důležité je, že v případě potřeby lze difuzér od těla zcela oddělit.
Chcete-li otevřít montážní desku, stačí odšroubovat dva snadno přístupné šrouby. Díky jejich speciálně navrženým hlavám to můžete udělat rukou nebo šroubovákem. Důležité je, že jsme zde použili takzvané “šrouby s krytkou”, což znamená, že po vyšroubování zůstanou v montážní desce. Takto otevřené upevnění poskytuje pohodlný přístup k elektrickým součástem, včetně kabelových konektorů, pro rychlé připojení napájení.
Jistota, že žádná část svítidla při instalaci nespadne, není jen komfortním, ale také bezpečnostním prvkem. Ztracený šroub, který náhodně spadne do technologické instalace, může nejen znečistit výrobek, ale také být příčinou poruchy zařízení nebo v extrémním případě zdrojem mechanického jiskření, které může přispět ke vznícení výbušné atmosféry.
Svítidla LED pro oblasti s nebezpečím výbuchu
Nevýbušná svítidla řady OptiLine jsou certifikována podle ATEX a IECEx, což umožňuje jejich použití v zónách 21, 22 (prach) a v zóně 2 (plyny, páry hořlavých kapalin) s nebezpečím výbuchu.
Co jsou svítidla OptiLine ATEX / IECEx?
ATEX / IECEx Svítidla OptiLine označují specifický typ osvětlovacího výrobku, který kombinuje vlastnosti a certifikace obou norem ATEX a IECEx. Tato svítidla jsou navržena a vyrobena tak, aby splňovala bezpečnostní požadavky a předpisy stanovené normami ATEX i IECEx pro použití v prostředí s nebezpečím výbuchu. Obsahují vysoce účinné světelné zdroje LED a jsou vhodná pro základní i nouzové osvětlení. Označení “ATEX / IECEx OptiLine luminaires” znamená, že tato svítidla získala certifikáty ATEX i IECEx, což zajišťuje jejich shodu s nejvyššími bezpečnostními normami pro prostředí s nebezpečím výbuchu.
Proč používat svítidla OptiLine ATEX / IECEx?
ATEX / IECEx Svítidla OptiLine by měla být používána v prostředí s nebezpečím výbuchu, protože jsou speciálně navržena a certifikována tak, aby byla zajištěna bezpečnost a shoda s přísnými předpisy. Tato svítidla poskytují energeticky úsporné osvětlení, odolnost vůči náročným podmínkám a univerzálnost pro potřeby základního i nouzového osvětlení. Jejich použitím mohou organizace upřednostnit bezpečnost svých pracovníků, splnit požadavky předpisů a těžit ze spolehlivých a účinných řešení osvětlení v nebezpečných prostorech.
