Konstrukční vlastnosti našich zástrček a zásuvek Ex:
Vhodné pro zóny Ex: 1, 2, 21, 22
Ochrana proti náhodnému připojení – různé barvy krytu v závislosti na provozním napětí pro rychlou a bezpečnou identifikaci
Integrované vnitřní uzemnění –
k zajištění nepřetržité ochrany před úrazem elektrickým proudem
v celé zástrčce/zásuvce
zásuvka
Možnost uzamčení zásuvky visacím zámkem – dodatečná ochrana proti neoprávněnému přístupu nebo náhodnému použití.
Pouzdro z pryskyřice BMC vyztužené skleněnými vlákny – vysoká mechanická pevnost, antistatická a tepelná odolnost.
Ke stažení na
Technické údaje:
Rozměry: viz podrobnosti níže
Certifikace: ATEX, IECEx
Označení ATEX:
II 2 G D Ex db eb IIC T6/T5/T4 Gb
II 2 G D Ex tb IIIC T80oCDb
Označení IECEx:
Materiál pouzdra: pryskyřice BMC vyztužená skleněnými vlákny
Přípustná teplota okolí: -40 °C až +65 °C. Horní mez závisí na požadované teplotní třídě a průřezu připojovaných vodičů.
Stupeň ochrany: IP66

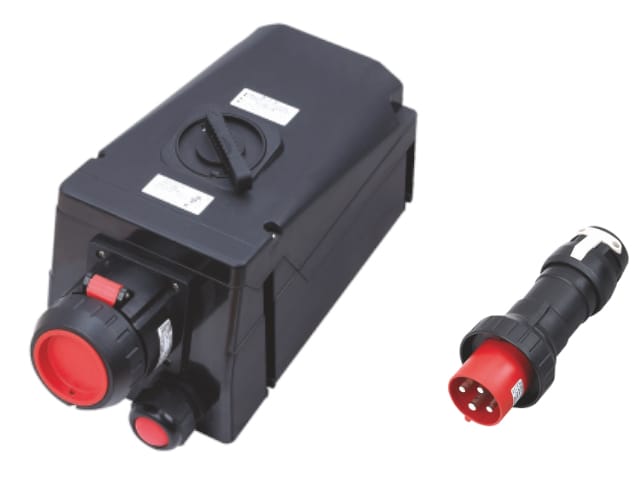

Jmenovitý proud: 16A / 32A / 63A / 125A (další na vyžádání)
Jmenovité napětí: pro 16A / 32A / 63A / 125A: 200~250V AC; 380~415V AC; 480~500V AC; 600~690V AC. Pro 16A navíc možné 110~130V AC.
Počet pólů: 3P / 4P / 5P
Uzamykatelné: ano

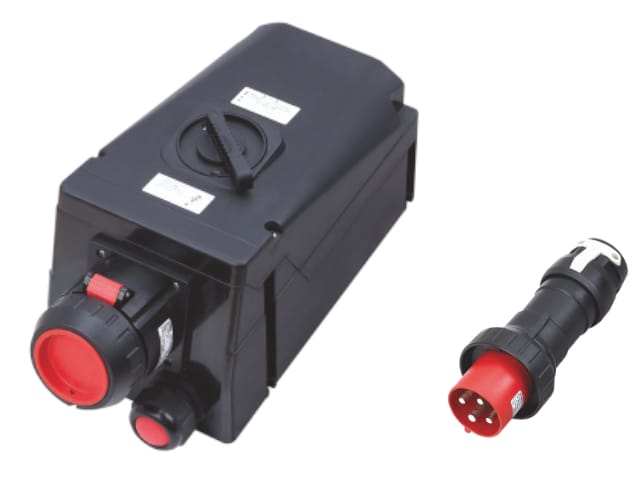

Způsob spínání: pro 16A / 35A / 63A: kontakty sepnou / rozepnou při otočení zástrčky v zásuvce; pro 125A: otočný spínač na krytu zásuvky.
Cena:
Nevýbušné zástrčky a zásuvky HARDO: maximální bezpečnost v nejnáročnějších průmyslových podmínkách.
Odolné materiály a vysoké krytí IP66
Konstrukce z nerezové oceli nebo nehořlavých plastů zajišťuje vysokou odolnost proti korozi, extrémním teplotám a mechanickému poškození. To vše s vysokým stupněm krytí IP66, díky němuž jsou zástrčky a zásuvky HARDO zcela prachotěsné a odolné vůči vysokotlaké vodě.
Široký rozsah napětí a proudů
Zástrčky a zásuvky HARDO lze používat po celém světě v celé řadě průmyslových odvětví, protože jsou vhodné pro různé hodnoty napětí a proudu.
Spolehlivý systém připojení
Blokovací mechanismus použitý v našich zástrčkách a zásuvkách zabraňuje náhodnému odpojení napájení. Vyhnete se tak nebezpečnému jiskření v důsledku uvolněných kontaktů.
Jednoduchá instalace a údržba
Naše zástrčky a zásuvky jsme navrhli s ohledem na uživatele: jejich instalace je rychlá a intuitivní a jejich údržba je jednoduchá a nevyžaduje žádné odborné nářadí.
Zástrčky a zásuvky do prostředí s nebezpečím výbuchu
Nevýbušné zástrčky a zásuvky HARDO jsou specializované elektrické konektory vhodné pro použití v zónách 1, 2, 21 a 22. Jejich extrémně robustní pouzdra těsně izolují všechny potenciální zdroje vznícení. V případě poruchy je jiskra zachycena uvnitř pouzdra a nedostane se do výbušné atmosféry. Toto řešení účinně chrání osoby, zařízení a celou infrastrukturu před potenciálním zdrojem vznícení, který by se dostal do blízkosti výbušné atmosféry.
Instalace zásuvek Ex
Nevýbušné zásuvky mohou být určeny pro montáž na stěnu nebo na přírubu.
Pokud se rozhodnete pro zásuvky určené k montáži na stěnu, budete je moci namontovat nejen na stěnu, ale i na jiné rovné plochy. Tímto řešením si usnadníte přístup k zásuvce ve výrobním prostoru.
Zásuvky však nemusí být montovány pouze na stěnách. V mnoha případech je nutné je namontovat přímo na průmyslová zařízení. Pro takové aplikace jsou určeny přírubové zásuvky. Speciální čtvercové příruby umožňují jejich bezpečnou a rychlou instalaci na požadovaná místa.
Odolnost proti poškození
Pouzdro z pryskyřice BMC vyztužené skleněnými vlákny je odolné vůči drsným a extrémním průmyslovým podmínkám. To prodlužuje životnost a odolnost zásuvek a zástrček vůči korozi, vysokým teplotám, mechanickým nárazům nebo agresivním chemikáliím.
Použití zástrček a zásuvek Ex ATEX
Ochrana elektrické instalace v podmínkách vysokého rizika vznícení plynné nebo prachové výbušné atmosféry je nutná například v mnoha průmyslových odvětvích:
v ropném a plynárenském průmyslu,
v chemických a petrochemických závodech,
v továrnách zpracovávajících sypké materiály,
na plošinách na moři.
