IECEx & ATEX zertifizierte Kabelverschraubungen Merkmale:
Ein Großteil der metrischen und NPT-Gewinde ist verfügbar
Versionen aus vernickeltem Messing, rostfreiem Stahl 316L und Messing sind erhältlich
Anwendbar für die Zonen 1/21 und 2/22
Unterschiedliche Größen M20 bis M90
Versiegelung am Außen- und Innenmantel

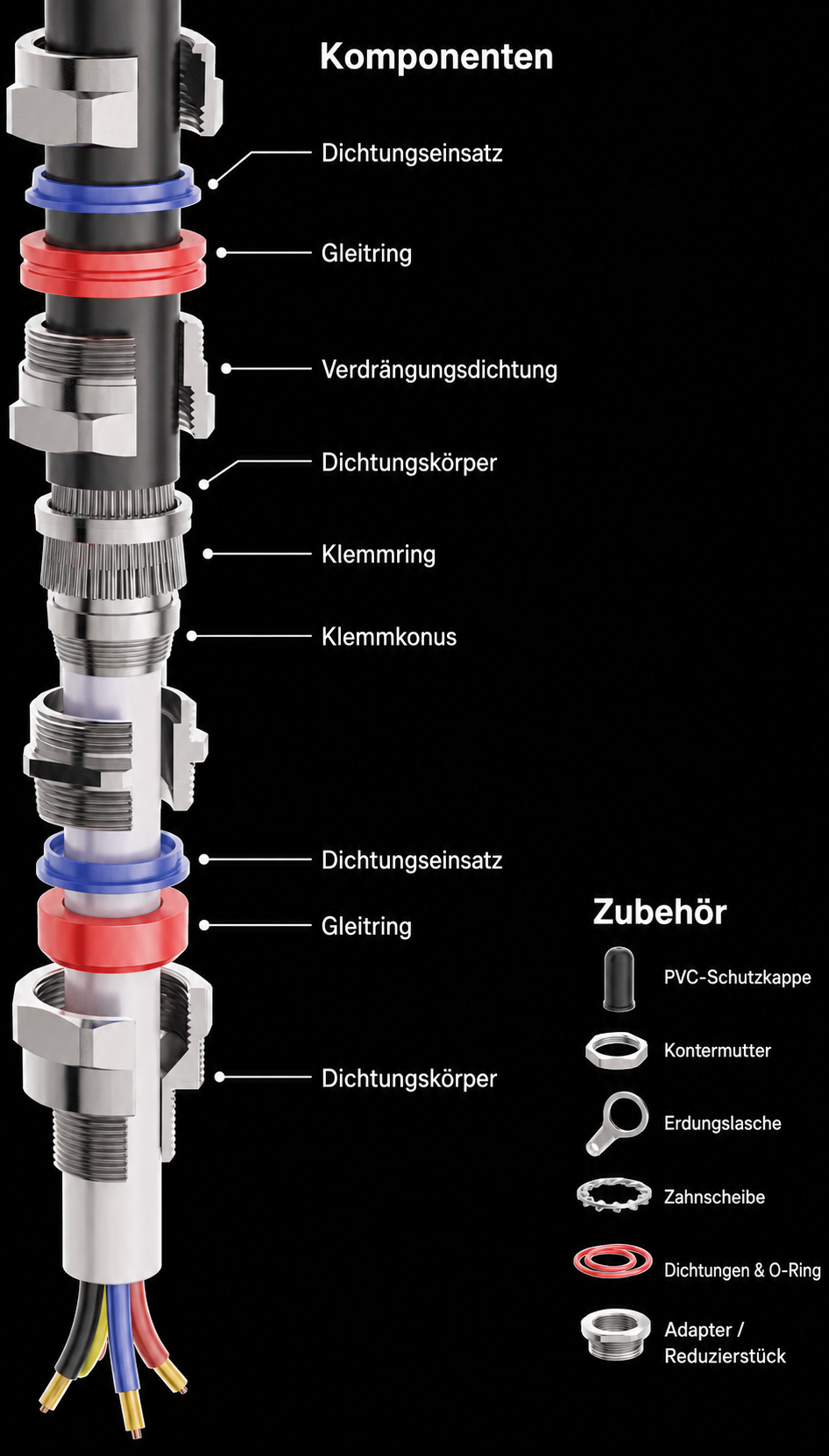

Verfügbares Zubehör: PVC-Mantel, Kontermutter, Erdungsmarke, gezackte Unterlegscheiben, Adapter/Reduzierer
ATEX & IECEx Kabelverschraubungen Technische Daten
Abmessungen: siehe Details unten
Zertifizierung: ATEX, IECEx
ATEX-Kennzeichnung:
II 2 GD Ex db IIC Gb
II 2 GD Ex eb IIC Gb
II 2 GD tb IIIC Db
IECEx-Kennzeichnung:
Ex db IIC Gb
Ex eb IIC Gb
Ex tb IIIC Db
Material: vernickeltes Messing, rostfreier Stahl 316L, Messing
Umgebungstemperatur: -55°C bis +160°C
Schutzart: IP66/IP68
Schutzart: Ex d, Ex e, Ex t
Gewindearten: metrisch, NPT
Preis
Schicke uns deine Anfrage, um ein Angebot zu erhalten.
IECEx & ATEX zertifizierte Kabelverschraubungen für armierte Kabel
Über ATEX-Kabelverschraubungen / IECEx-Kabelverschraubungen
ATEX- und IECEx-Kabelverschraubungen sind Vorrichtungen, mit denen das Ende eines elektrischen Kabels mit dem Zielgerät verbunden und befestigt wird. IECEx-Kabelverschraubungen sind die Lösung, wenn eine sichere Kabelverbindung von Maschinen und Geräten erforderlich ist. Kabelverschraubungen finden sich an allen Arten von Strom-, Steuer-, Mess-, Daten- und Kommunikationskabeln. Sie sind eine hervorragende Option für die Zugentlastung von Kabeln, die Abdichtung von Gehäusen und den Schutz vor Staub, Feuchtigkeit und Wasser sowie für industrielle Anwendungen, bei denen eine erhebliche Verschmutzung durch Wasser, Vibrationen oder extreme Temperaturen auftritt. ATEX- und IECEx-Kabelverschraubungen bestehen in der Regel aus metallischen oder nichtmetallischen Werkstoffen oder aus beidem und werden in praktisch allen Branchen eingesetzt, in denen Kabel und Drähte in Elektro-, Mess-, Steuer- und Automatisierungssystemen verwendet werden.
HARDO IECEx & ATEX Kabelverschraubungen für armierte Kabel
Die Kabelverschraubungen der HCG2-Serie für armierte Kabel können in den Zonen 1/21 und 2/22 verwendet werden und werden nach IEC-Normen hergestellt. Alle Kabelverschraubungen der HCG2-Serie sind ATEX- und IECEx-zertifiziert. Sie bieten die Schutzarten Ex e, Ex d und Ex t sowie die Schutzart IP 66/68. Die IECEx-Kabelverschraubungen der HCG2-Serie von HARDO sind in verschiedenen Größen (M16 bis M90) und mit verschiedenen Gewinden (metrisch und NPT) erhältlich.
Auswahl der Kabelverschraubungen entsprechend der Zertifizierung
ATEX-Kabelverschraubungen müssen nach den einschlägigen Sicherheitsnormen (z. B. IEC 60079-14) zertifiziert sein. Es ist wichtig, dass sie für den Kabeltyp, die Installationsspezifikationen und die Umgebungsbedingungen richtig ausgewählt werden. Die Zertifizierung stellt sicher, dass die Verschraubung alle Explosionsschutzanforderungen erfüllt, was für die Sicherheit von Installationen in explosionsgefährdeten Bereichen entscheidend ist.
Kritischer Schutz in vielen Branchen
ATEX- und IECEx-Kabelverschraubungen sind in vielen Branchen unverzichtbar, zum Beispiel in der Chemie, Petrochemie, Pharmazie und im Bergbau. Sie bieten entscheidenden Schutz in explosionsgefährdeten Umgebungen und schützen sowohl das Personal als auch die Ausrüstung vor potenziellen Gefahren.
IECEx-Kabelverschraubungen sind ein unverzichtbarer Bestandteil von elektrischen Anlagen in explosionsgefährdeten Bereichen. Dank ihres Designs, der korrosionsbeständigen Materialien und der Einhaltung internationaler Sicherheitsnormen gewährleisten sie die Zuverlässigkeit und Langlebigkeit von Anlagen unter den anspruchsvollsten Bedingungen. Die Wahl der richtigen IECEx-Kabelverschraubung ist entscheidend für die Sicherheit und Effizienz von elektrischen Anlagen in rauen und gefährlichen Umgebungen.
Abmessungen der ATEX-Kabelverschraubungen
| CODE | METRIC | THREAD LENGTH (METRIC) “E” | CABLE DIAMETER “A” | CABLE DIAMETER “B” |
||
|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | |||
| HCG2N1M20XS | M20 | 17 | 3.2 | 8.5 | 6.2 | 13.1 |
| HCG2N1M20S | M20 | 17 | 6.2 | 11.6 | 9.6 | 15.5 |
| HCG2N1M20 | M20 | 17 | 8.0 | 13.9 | 12.5 | 20.9 |
| HCG2N2M25S | M25 | 17 | 11.2 | 19.6 | 14 | 21.5 |
| HCG2N2M25 | M25 | 17 | 11.2 | 19.6 | 18.3 | 25.6 |
| HCG2N3M32 | M32 | 17 | 17.1 | 26.0 | 23.7 | 33.4 |
| HCG2N4M40 | M40 | 17 | 22.1 | 31.6 | 28.0 | 39.5 |
| HCG2N5M50S | M50 | 17 | 29.5 | 37.5 | 35.2 | 46.0 |
| HCG2N5M50 | M50 | 17 | 35.6 | 43.1 | 40.5 | 52.4 |
| HCG2N6M63S | M63 | 17 | 40.1 | 48.7 | 45.6 | 58.5 |
| HCG2N6M63 | M63 | 17 | 47.2 | 55.2 | 54.6 | 64.5 |
| HCG2N7M75S | M75 | 17 | 52.8 | 61.2 | 59.0 | 70.4 |
| HCG2N7M75 | M75 | 17 | 59.1 | 67.2 | 66.7 | 76.3 |
| HCG2N9M90 | M90 | 24 | 66.6 | 79.2 | 76.2 | 87.2 |
| CODE | NPT | THREAD LENGTH (NPT) “E” | CABLE DIAMETER “A” | CABLE DIAMETER “B” |
||
|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | |||
| HCG2N1N20XS | 3/8 ″ | 20 | 3.2 | 8.5 | 6.2 | 13.1 |
| HCG2N1N20S | 1/2″ | 20 | 6.2 | 11.6 | 9.6 | 15.5 |
| HCG2N1N20 | 1/2″ | 20 | 8.0 | 13.9 | 12.5 | 20.9 |
| HCG2N2N25S | 3/4″ | 21 | 11.2 | 19.6 | 14 | 21.5 |
| HCG2N2N25 | 3/4″ | 21 | 11.2 | 19.6 | 18.3 | 25.6 |
| HCG2N3N32 | 1″ | 26 | 17.1 | 26.0 | 23.7 | 33.4 |
| HCG2N4N40 | 1 1/4″ | 26 | 22.1 | 31.6 | 28.0 | 39.5 |
| HCG2N5N50S | 1 1/2″ | 26 | 29.5 | 37.5 | 35.2 | 46.0 |
| HCG2N5N50 | 2″ | 27 | 35.6 | 43.1 | 40.5 | 52.4 |
| HCG2N6N63S | 2″ | 27 | 40.1 | 48.7 | 45.6 | 58.5 |
| HCG2N6N63 | 2 1/2″ | 40 | 47.2 | 55.2 | 54.6 | 64.5 |
| HCG2N7N75S | 2 1/2″ | 40 | 52.8 | 61.2 | 59.0 | 70.4 |
| HCG2N7N75 | 3″ | 42 | 59.1 | 67.2 | 66.7 | 76.3 |
| HCG2N9N90 | 3 1/2″ | 44 | 66.6 | 79.2 | 76.2 | 87.2 |
