PrimeLine – erste Wahl für Zone 1
3 Varianten: Allgemeinbeleuchtung, Notbeleuchtung mit Batterie und für Zentralbatterie
Elektrische Stabilität und hoher Leistungsfaktor von Ex-ATEX-Leuchten
Kompatibel mit einer breiten Palette von Spannungen
Effiziente LED-Stromversorgungen
Unterbrechung der Stromversorgung, wenn der Auslass geöffnet wird
Betrieb von Leuchten der Zone 1 bei Minustemperaturen
Langlebigkeit, Robustheit und einfache Installation
Mehr als 100 mögliche Konfigurationen
Herunterladen
Technische Daten
Photometrische Daten: siehe Details unten
Zertifizierungen: ATEX, IECEx, CNBOP
ATEX-Kennzeichnung:
Ex II 2G Ex eb mb IIC T4 Gb
Ex II 2G Ex db eb mb IIC T4 Gb
Ex II 2D Ex tb IIIC T70°C Db IECEx-Kennzeichnung:
Material der Karosserie: GRP
Material des Diffusors: UV-stabilisiertes Polycarbonat

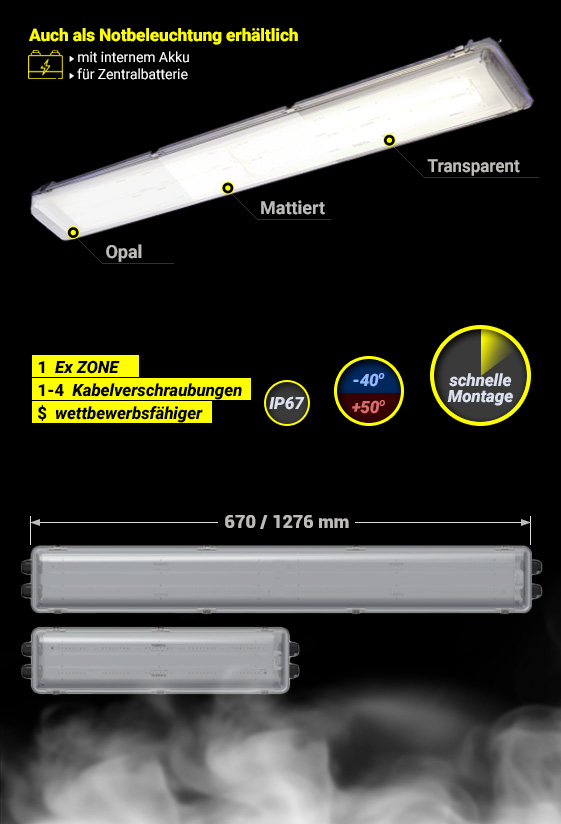

Diffusor in drei Versionen: transparent / opal / mattiert
Schlagfestigkeit: HOCH gemäß EN IEC 60079-0
IP: 66/IP67
Farbtemperatur: 4000 K (optional: 4500K, 5700K oder 6500K)
CRI: >80 (optional: >70 oder >90)
Umgebungstemperatur: -40°C bis +50°C (Basisversion) In der Notfallversion mit Batterie optional bis -20°C.
Preis
Die Ex ATEX-Leuchten von PrimeLine bieten ein sehr gutes Preis-Leistungs-Verhältnis und können dank der verwendeten Lösungen auch die Endkosten einer Beleuchtungsanlage deutlich senken. Sende eine unverbindliche Anfrage, um dich von der Kosteneffizienz unserer Leuchten zu überzeugen.
Hohe Leistung
Schnelle Öffnung
Keine losen Teile
Zwei Längen
Ein neuer, wettbewerbsfähiger Standard für die Beleuchtung in Zone 1 (Gas):
Die neue Ex ATEX Leuchte der PrimeLine Serie für den Einsatz im ersten Gefahrenbereich basiert auf dem bewährten OptiLine Lampendesign. Dank der Verwendung bereits bestehender, zuverlässiger Lösungen können die Produktionskosten erheblich gesenkt werden, was sich in einem niedrigeren Endpreis niederschlägt – um mehrere bis 30 % im Vergleich zu Wettbewerbslösungen. Eine Lösung, die von der OptiLine-Leuchte übernommen wurde, ist die Durchgangsverdrahtung.
- macht es einfach, Leuchten zu kombinieren
- macht teure Verteilerkästen überflüssig
- reduziert den Kabelverschleiß
- reduziert die Montagezeit
- bietet Flexibilität bei der elektrischen Verbindung
- reduziert die Installationskosten
Spannungsunterbrechung, wenn der Diffusor entfernt wird
PrimeLine explosionsgeschützte Leuchten können optional mit einem integrierten Trennschalter ausgestattet werden, der die Stromzufuhr automatisch unterbricht, wenn der Diffusor geöffnet ist. Diese Funktion verbessert die Sicherheit erheblich und vereinfacht sowohl die Wartungs- als auch die Prüfverfahren, insbesondere in anspruchsvollen industriellen Umgebungen.
Erhöhte Sicherheit für die Nutzer
Schutz der internen Komponenten
Erleichterte Funktionstests
Hohe mechanische Haltbarkeit des Schalters (bis zu 300.000 Betätigungen)
Großer Betriebstemperaturbereich des Schalters (von -40°C bis +100°C)
ATEX- und IECEx-Konformität
Aufklappbarer Diffusor und Geräteträger:
Großer Komfort bei der Installation von Leuchten
Einfacher Zugang zu den Giebelverschraubungen (von 1 bis 4 M20- oder M25-Verschraubungen)
Schnelles Öffnen
Einfacher Zugang zu passgenauen Komponenten
Alle Komponenten der Leuchte sind gegen Herausfallen geschützt
PrimeLine – Ex ATEX LED-Leuchte für Zone 1
Drei Beleuchtungsvarianten – vielseitig einsetzbar
✔ Grundbeleuchtung,
✔ Notbeleuchtung mit eingebauter Batterie,
✔ Notbeleuchtung unter zentral adressierbarer Batterie – eingebautes CBX-Modul (optional CBY) gewährleistet Kompatibilität mit Eaton-Systemen.
Ex ATEX PrimeLine-Leuchten für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 gibt es in zwei Längen – 670 mm und 1270 mm – für unterschiedliche Anwendungen und Einbauräume.
Elektrische Stabilität und hoher Leistungsfaktor
Die meisten Ex PrimeLine-Leuchtenvarianten erreichen einen Leistungsfaktor ≥ 0,98. Das bedeutet minimale Energieverluste und Stabilität des elektrischen Systems, was zu einer höheren Effizienz und niedrigeren Betriebskosten führt. Die Varianten für 230-250 VAC erreichen einen PF = 0,98-0,99 und bestätigen damit die hohe Qualität und zuverlässige Leistung unter anspruchsvollen Bedingungen.
Dieser hohe Leistungsfaktor reduziert die Belastung des Stromnetzes und verbessert die Energieeffizienz der Anlage, was besonders in industriellen Anwendungen wichtig ist. Damit erfüllen die ATEX PrimeLine Leuchten strenge Qualitätsstandards und helfen, den Energieverbrauch in Unternehmen zu optimieren.
Leistungsstarke LED-Stromversorgung in einer Ex-ATEX-Leuchte für Zone 1
Die PrimeLine-Leuchte verwendet modernste LED-Netzteile, die Folgendes bieten:
✔ Optimierung des Energieverbrauchs,
✔ Hervorragende Spannungsstabilität für LED-Module,
✔ Hohe Zuverlässigkeit im Langzeitbetrieb.
Besonders hervorzuheben ist die hervorragende Spannungsstabilität der Module, die das Risiko von Flackern und Helligkeitseinbrüchen ausschließt. So sorgen unsere ATEX-Leuchten für Zone 1 für präzise Lichtverhältnisse in technologischen Prozessen, die eine konstante und gleichmäßige Lichtintensität erfordern.
Kompatibel mit einer breiten Palette von Spannungen
Ex PrimeLine-Leuchten können unter verschiedenen Spannungsbedingungen betrieben werden:
✔ 110 VAC, 50 Hz
✔ 220 VAC, 50 Hz
✔ 230 VAC, 50 Hz
✔ 240 VAC, 50 Hz
✔ 250 VAC, 50 Hz
Elektrische und photometrische Daten
PrimeLine Länge 670 mm, Leistung 23,4 W
PrimeLine Länge 670 mm, Leistung 28 W
PrimeLine Länge 670 mm, Leistung 32,4 W
PrimeLine mit einer Länge von 1276 mm, Leistung von 43 W
PrimeLine mit einer Länge von 1276 mm, Leistung von 52,5 W
PrimeLine mit einer Länge von 1276 mm, Leistung von 62 W
Parameter berechnet für eine Temperatur von 25oC, Farbtemperatur 4000K, CRI > 80. Toleranz +/- 5%.
Klosz MLECZNY
Rozwiązanie dedykowane do dużych pomieszczeń, w których często obecni są ludzie.
Najlepszy do użytku w pomieszczeniach
Brak olśnienia, brak zmęczenia oczu, bardzo dobre oddawanie barw
Idealny dla większych powierzchni
Specjalny klosz mocno rozprasza światło, nadając mu miękkość
Klosz TRANSPARENTNY
Mocne oświetlenie. Najlepsza wydajność. Najwyższa elastyczność.
Wysoka moc
Aż 10342 lm doskonale sprawdza się na zewnątrz oraz w wysokich pomieszczeniach.
Skieruj światło za pomocą 22 soczewek
Wyjątkowa możliwość swobodnej zmiany kierunku świecenia.
Abmessungen und Montage der Ex PrimeLine Leuchte
| Fixture type. | L | L1 | B |
|---|---|---|---|
| PrimeLine 60-********** | 670 | 400 | 173 |
| PrimeLine 12-********** | 1276 | 800 | 173 |
| Die Abmessungen hängen von der Befestigungsart ab. | H | B1 |
|---|---|---|
| Deckenhalterung D18. | 119 | 157 |
| Deckenhalterung D40. | 143,7 | 200 |
| Ringschraube M8 für hängende Montage. | 154,2 | — |
| Pfahlhalterung R50. | 156,2 | — |
| Wandhalterung K45 | 184,7 | — |
| Deckenhalterung C | 153,4 | — |
Abmessungen in mm
Griff D18
D40 Griff
R20 Griff
R50 Griff
Griff K45
Handgriff C
Bedienungsanleitung
Herunterladen
PDF: Bedienungsanleitung
Zertifikate
Herunterladen
Mit ihrem cleveren Design, den vielfältigen Konfigurationsmöglichkeiten und dem attraktiven Preis wird die neue EX ATEX-Leuchte für Zone 1 zu einer wettbewerbsfähigen Alternative zu den aktuellen Lösungen auf dem Markt. Ihre hohe Lebensdauer, Montageflexibilität und Kompatibilität mit zentralen Stromversorgungssystemen von EATON machen sie zur idealen Lösung für anspruchsvolle industrielle Anwendungen.
Lichtstrom und Lichtfarbe der Ex-ATEX-Leuchte für Zone 1
PrimeLine zeichnet sich durch eine sehr hohe Lichtleistung aus. Damit werden im Bereich der ATEX-Leuchten für Zone 1 nur wenige Hersteller in der Lage sein, bessere Leistungsdaten als PrimeLine anzubieten.
Zum Beispiel:
- Leuchten in der kurzen Ausführung: 4400 lm bei 125 lm/W
- Leuchten in der langen Ausführung: über 8500 lm bei 145 lm/W
- Leuchten in der langen Ausführung: über 8500 lm bei 145 lm/W
- Notlichtversionen mit zentraler Batterie: 50 % des Nennlichtstroms
Drei Stunden Batteriebetrieb
Die Ex-Leuchte PrimeLine in der Notlichtversion mit integrierter Batterie ist so ausgelegt, dass sie je nach gewählter Variante 1,5 Stunden oder 3 Stunden lang betrieben werden kann.
Für den Einsatz bei Minustemperaturen ist eine Option mit Heizung erhältlich, die einen stabilen Betrieb der Leuchte und die Aufrechterhaltung der Akku-Leistung gewährleistet. Dadurch ermöglicht auch die Version mit Heizung einen 1,5-stündigen Betrieb im Notlichtmodus, selbst unter schwierigen Witterungsbedingungen.
Zertifizierung und Sicherheit
Die neuen Notleuchten werden über eine ATEX- und IECEx-Zertifizierung verfügen, wodurch die Einhaltung der auf dem europäischen Markt geltenden Sicherheitsanforderungen gewährleistet ist.
Extrem niedrige Betriebstemperaturen der Notstromversion mit Batterie
Einer der entscheidenden Vorteile der neuen Ex-Leuchte für die Explosionszone 1 ist die Möglichkeit, die Notfallversion mit Batterie bei Minustemperaturen (bis zu -20 °C) einzusetzen, was bei Produkten dieser Art selten ist. Diese Eigenschaft macht sie zur idealen Lösung für den Einsatz im Außenbereich sowie in Bereichen, die gekühlt werden müssen.
Die ATEX-Leuchte PrimeLine wurde für den Einsatz bei extremen Temperaturen entwickelt, sowohl im Minus- als auch im Plusbereich:
- Standardausführungen – von -40 °C bis +50 °C (optional bis +55 °C)
- Notfallversionen – von 0 °C bis +45 °C (optional ab -20 °C)
- Versionen mit zentraler Batterie – von -30 °C bis +50 °C
