PrimeLine – erste Wahl für Zone 1
3 Varianten: Allgemeinbeleuchtung, Notbeleuchtung mit Batterie und für Zentralbatterie
Elektrische Stabilität und hoher Leistungsfaktor von Ex-ATEX-Leuchten
Kompatibel mit einer breiten Palette von Spannungen
Effiziente LED-Stromversorgungen
Unterbrechung der Stromversorgung, wenn der Auslass geöffnet wird
Betrieb von Leuchten der Zone 1 bei Minustemperaturen
Langlebigkeit, Robustheit und einfache Installation
Mehr als 100 mögliche Konfigurationen
Downloads
Technische Daten
Photometrische Daten: siehe Details unten
Zertifizierungen: ATEX, IECEx, CNBOP
ATEX-Kennzeichnung:
Ex II 2G Ex eb mb IIC T4 Gb
Ex II 2G Ex db eb mb IIC T4 Gb
Ex II 2D Ex tb IIIC T70°C Db IECEx-Kennzeichnung:
Material der Karosserie: GRP
Material des Diffusors: UV-stabilisiertes Polycarbonat

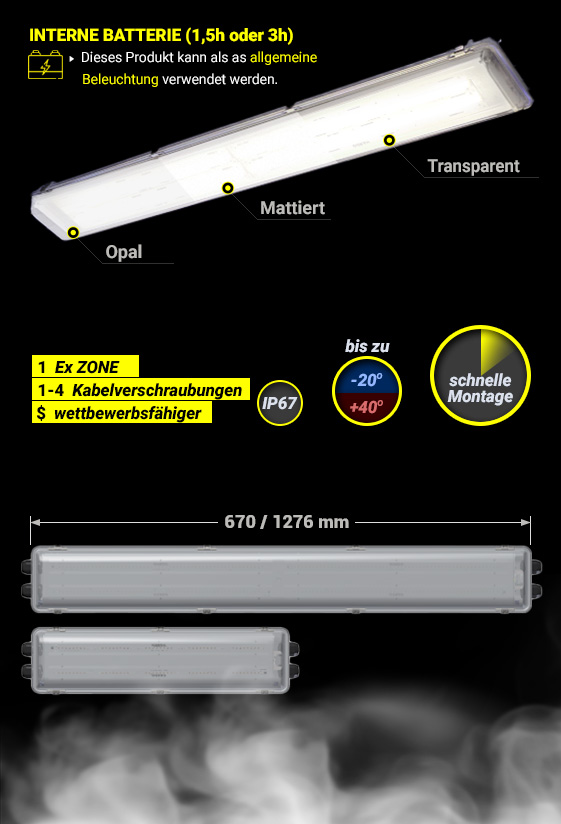

Diffusor in drei Versionen: transparent / opal / mattiert
Schlagfestigkeit: HOCH gemäß EN IEC 60079-0
IP: 66/IP67
Farbtemperatur: 4000 K (optional: 4500K, 5700K oder 6500K)
CRI: >80 (optional: >70 oder >90)
Umgebungstemperatur: von 0°C bis +45°C (Basisversion).
Optional von -20°C bis +40°C
Preis
Die Ex ATEX-Leuchten von PrimeLine bieten ein sehr gutes Preis-Leistungs-Verhältnis und können dank der verwendeten Lösungen auch die Endkosten einer Beleuchtungsanlage deutlich senken. Sende eine unverbindliche Anfrage, um dich von der Kosteneffizienz unserer Leuchten zu überzeugen.
Hohe Leistung
Schnelle Öffnung
Keine losen Teile
Zwei Längen
Explosionsgeschützte Notleuchten mit Batterie für Minustemperaturen
PrimeLine ist eine der ersten Notleuchten der Welt, die in einer batteriebetriebenen Version bei Umgebungstemperaturen von bis zu -20°C zuverlässig funktioniert. Mit dieser Innovation erweitert PrimeLine das Spektrum der Einsatzorte, an denen die Notbeleuchtung sicher und effektiv eingesetzt werden kann, erheblich und setzt einen neuen Standard für die Leistung unter anspruchsvollen Bedingungen.
- Für unbeheizte Lagerhallen
- Für Kühlhäuser
- Für industrielle Gefrierschränke
- Für Ladedocks
- Für Installationen im Freien
- Überall, wo es Minustemperaturen geben kann
Bis zu 4 Kabelverschraubungen + Durchgangsverdrahtung
Wir haben die bewährten und zuverlässigen Lösungen, die in den OptiLine-Leuchten verwendet werden, für die Konstruktion der neuen Ex ATEX explosionsgeschützten Notleuchten der PrimeLine-Serie genutzt. Dadurch konnten wir die Produktionskosten erheblich senken, was sich direkt in einem äußerst wettbewerbsfähigen Preis niederschlägt – bis zu 30 % niedriger als bei alternativen Produkten. Eine der wichtigsten Verbesserungen, die von der hochgeschätzten OptiLine-Leuchte übernommen wurde, ist die moderne Durchgangsverdrahtung, die die Funktionalität und den Installationskomfort weiter erhöht.
- Ermöglicht die einfache Kombination von Leuchten
- Eliminiert teure Verteilerkästen
- Reduziert den Kabelverschleiß
- Reduziert die Montagezeit
- Bietet Flexibilität beim elektrischen Anschluss
- Reduziert die Installationskosten
Spannungsunterbrechung, wenn der Diffusor entfernt wird
PrimeLine-Leuchten in der explosionsgeschützten Version können mit einem integrierten Trennschalter ausgestattet werden, der die Stromversorgung automatisch unterbricht, wenn die Abdeckung geöffnet wird. Diese Lösung erhöht die Sicherheit der Benutzer und vereinfacht die Wartungs- und Prüfverfahren.
Erhöhte Sicherheit für die Nutzer
Schutz der internen Komponenten
Erleichterte Funktionstests
Hohe mechanische Haltbarkeit des Schalters (bis zu 300.000 Betätigungen)
Großer Betriebstemperaturbereich des Schalters (von -40°C bis +100°C)
ATEX- und IECEx-Konformität
Aufklappbarer Diffusor und Geräteträger:
Großer Komfort bei der Installation von Leuchten
Einfacher Zugang zu den Giebelverschraubungen (von 1 bis 4 M20- oder M25-Verschraubungen)
Schnelles Öffnen
Einfacher Zugang zu passgenauen Komponenten
Alle Komponenten der Leuchte sind gegen Herausfallen geschützt
PrimeLine – explosionsgeschützte Sicherheitsleuchte für Zone 1
Drei Beleuchtungsvarianten – eine explosionsgeschützte Leuchte, viele Möglichkeiten
Um eine flexible Anpassung an unterschiedliche Bedürfnisse zu ermöglichen, werden PrimeLine explosionsgeschützte Leuchten in drei Funktionsvarianten angeboten:
✔ Grundbeleuchtung – sichere Beleuchtung für die Industrie im Alltag,
✔ Notbeleuchtung mit eingebauter Batterie – volle Notfallbereitschaft, auch bei Minustemperaturen,
✔ Notbeleuchtung unter zentral adressierbarer Batterie – eingebautes CBX-Modul (optional CBY) garantiert volle Kompatibilität mit Eaton-Systemen und maximale Kontrolle.
Maximale Leistung, minimale Verluste – Leistungsfaktor bis zu 0,99
PrimeLine explosionsgeschützte Zone 1 Ex-Sicherheitsleuchten erreichen einen beeindruckenden PF ≥ 0,98, was bedeutet:
✔ Geringe Energieverluste,
✔ Stabilität der gesamten Elektroinstallation,
✔ Niedrigere Betriebskosten.
Varianten, die mit 230-250 VAC betrieben werden, erreichen einen PF = 0,98-0,99, was die höchste Qualität und Zuverlässigkeit in den anspruchsvollsten industriellen Umgebungen bestätigt. Ein solch hoher Leistungsfaktor reduziert die Netzbelastung und fördert die Energieeffizienz der Anlage – was sich direkt in Einsparungen niederschlägt.
Hochmoderne LED-Stromversorgungen für Notleuchten der Zone 1 Ex ATEX
Wir haben fortschrittliche LED-Netzteile in explosionsgeschützten Notleuchten für Zone 1 verwendet, die Folgendes bieten:
✔ Maximale Energieeinsparung,
✔ Stabile Versorgungsspannung für die LED-Module,
✔ Lange Lebensdauer und hohe Zuverlässigkeit.
Dank der präzisen Spannungsstabilisierung wird das Risiko von Flackern und Helligkeitseinbrüchen eliminiert, was zu einer konstanten und gleichmäßigen Lichtintensität führt – entscheidend bei technologischen Prozessen, die Präzision erfordern, insbesondere wenn die Leuchte im Notbetrieb arbeitet.
Breites Spektrum an Spannungskompatibilität – eine Leuchte, viele Standards
PrimeLine-Leuchten (explosionsgeschützte Sicherheitsleuchten für Zone 1 Ex) funktionieren problemlos in Anlagen, die mit Spannung versorgt werden:
✔ 110 VAC, 50 Hz
✔ 220 VAC, 50 Hz
✔ 230 VAC, 50 Hz
✔ 240 VAC, 50 Hz
✔ 250 VAC, 50 Hz
Explosionsgeschützte Sicherheitsleuchte in zwei Längen für Zone 1, mehrere Anwendungen
Die ATEX PrimeLine explosionsgeschützten Leuchten für explosionsgefährdete Bereiche der Zone 1 sind in zwei Längenvarianten – 670 mm und 1270 mm – erhältlich, um sich perfekt an die räumlichen und installationsspezifischen Bedingungen anzupassen.
Elektrische und photometrische Daten
PrimeLine Länge 670 mm, Leistung 27,2 W und 1,5 Stunden Notstromversorgung
PrimeLine mit 670 mm Länge, 31,6 Watt und 1,5 oder 3 Stunden Notstromversorgung
PrimeLine mit einer Länge von 1276 mm, einer Leistung von 47,7 W und 1,5 Stunden Notstromversorgung
PrimeLine mit einer Länge von 1276 mm, einer Leistung von 56,5 W und 1,5 oder 3 Stunden Notstromversorgung
PrimeLine mit einer Länge von 1276 mm, einer Leistung von 64,7 W und 1,5 oder 3 Stunden Notstromversorgung
Parameter berechnet für eine Temperatur von 25oC, Farbtemperatur 4000K, CRI > 80. Toleranz +/- 5%.
Klosz MLECZNY
Rozwiązanie dedykowane do dużych pomieszczeń, w których często obecni są ludzie.
Najlepszy do użytku w pomieszczeniach
Brak olśnienia, brak zmęczenia oczu, bardzo dobre oddawanie barw
Idealny dla większych powierzchni
Specjalny klosz mocno rozprasza światło, nadając mu miękkość
Klosz TRANSPARENTNY
Mocne oświetlenie. Najlepsza wydajność. Najwyższa elastyczność.
Wysoka moc
Aż 10342 lm doskonale sprawdza się na zewnątrz oraz w wysokich pomieszczeniach.
Skieruj światło za pomocą 22 soczewek
Wyjątkowa możliwość swobodnej zmiany kierunku świecenia.
Abmessungen und Montage der Ex PrimeLine Leuchte
| Fixture type. | L | L1 | B |
|---|---|---|---|
| PrimeLine 60-********** | 670 | 400 | 173 |
| PrimeLine 12-********** | 1276 | 800 | 173 |
| Die Abmessungen hängen von der Befestigungsart ab. | H | B1 |
|---|---|---|
| Deckenhalterung D18. | 119 | 157 |
| Deckenhalterung D40. | 143,7 | 200 |
| Ringschraube M8 für hängende Montage. | 154,2 | — |
| Pfahlhalterung R50. | 156,2 | — |
| Wandhalterung K45 | 184,7 | — |
| Deckenhalterung C | 153,4 | — |
Abmessungen in mm
Griff D18
D40 Griff
R20 Griff
R50 Griff
Griff K45
Handgriff C
Photometry.
Download.
Operating instructions
Download
PDF: Operating and Operating Instructions
Moderne explosionsgeschützte Sicherheitsleuchte für Zone 1 – flexibel, langlebig, wettbewerbsfähig
Mit ihrem robusten Design, ihrer umfangreichen Ausstattung und ihrem guten Preis-Leistungs-Verhältnis ist die neue PrimeLine Zone 1 Ex explosionsgeschützte Sicherheitsleuchte eine echte Alternative zu vielen aktuellen Lösungen auf dem Markt. Ihre hohe mechanische Widerstandsfähigkeit, die einfache Installation und die volle Kompatibilität mit den zentralen Stromversorgungssystemen von Eaton machen sie zu einer ausgezeichneten Wahl für die anspruchsvollsten industriellen Umgebungen.
Sicherheitszertifikate – ATEX, IECEx, CNBOP
PrimeLine erfüllt alle erforderlichen Standards – von ATEX und IECEx bis hin zur polnischen CNBOP-Zulassung, die die vollständige Einhaltung der für den EU-Markt und Polen geltenden Sicherheitsvorschriften garantiert.
Lange Notfallsicherheitszeit – bis zu 3 Stunden
Notfallvarianten der PrimeLine explosionsgeschützten Leuchte für Zone 1 Ex sind mit einer Batterie erhältlich, die 1,5 Stunden oder 3 Stunden Betrieb ermöglicht. Für Anwendungen bei niedrigen Temperaturen kann eine Option mit einer Heizung gewählt werden, die auch bei rauen Witterungsbedingungen optimale Betriebsbedingungen für die Batterie aufrechterhält.
Beeindruckende Lichtleistung
Die explosionsgeschützte Sicherheitsleuchte kann auch als Primärbeleuchtung in explosionsgefährdeten Bereichen der Zone 1 eingesetzt werden. PrimeLine bietet eine extrem hohe Lichtausbeute und hebt sich damit von der Konkurrenz in der Kategorie der Ex-Leuchten für Zone 1 ab.
Zum Beispiel:
- Kürzere Variante: 4400 lm, Effizienz 125 lm/W
- Längere Version: mehr als 8500 lm, Effizienz bis zu 145 lm/W
- Zentral versorgte Notfallversionen: 50% der Leistung der Grundleuchte
Arbeiten bei extremen Temperaturen – auch im Freien
Für den Einsatz in rauen Umgebungen haben wir explosionsgeschützte Notleuchten für Zone 1 entwickelt. Insbesondere die Notlichtversion mit Batterie kann bei Temperaturen bis zu -20 °C betrieben werden und ermöglicht so den sicheren Einsatz in Kühlhäusern, Produktionshallen und im Freien.
Temperatur-Betriebsbereiche:
- Standardversionen: -40°C bis +50°C (optional +55°C)
- Notfall mit Batterie: 0°C bis +45°C (optional -20°C bis +40°C)
- Notfall mit zentraler Stromzufuhr: -30°C bis +50°C
