Ex-Kabelverschraubungen Merkmale
Ein Großteil der metrischen und NPT-Gewinde ist verfügbar
Versionen aus vernickeltem Messing, rostfreiem Stahl 316L und Messing sind erhältlich
Ex-Drüsen für die Zonen 1/21 und 2/22
Eine Vielzahl von Größen M20 bis M90
Anwendung für Kunststoff- und Gummikabel

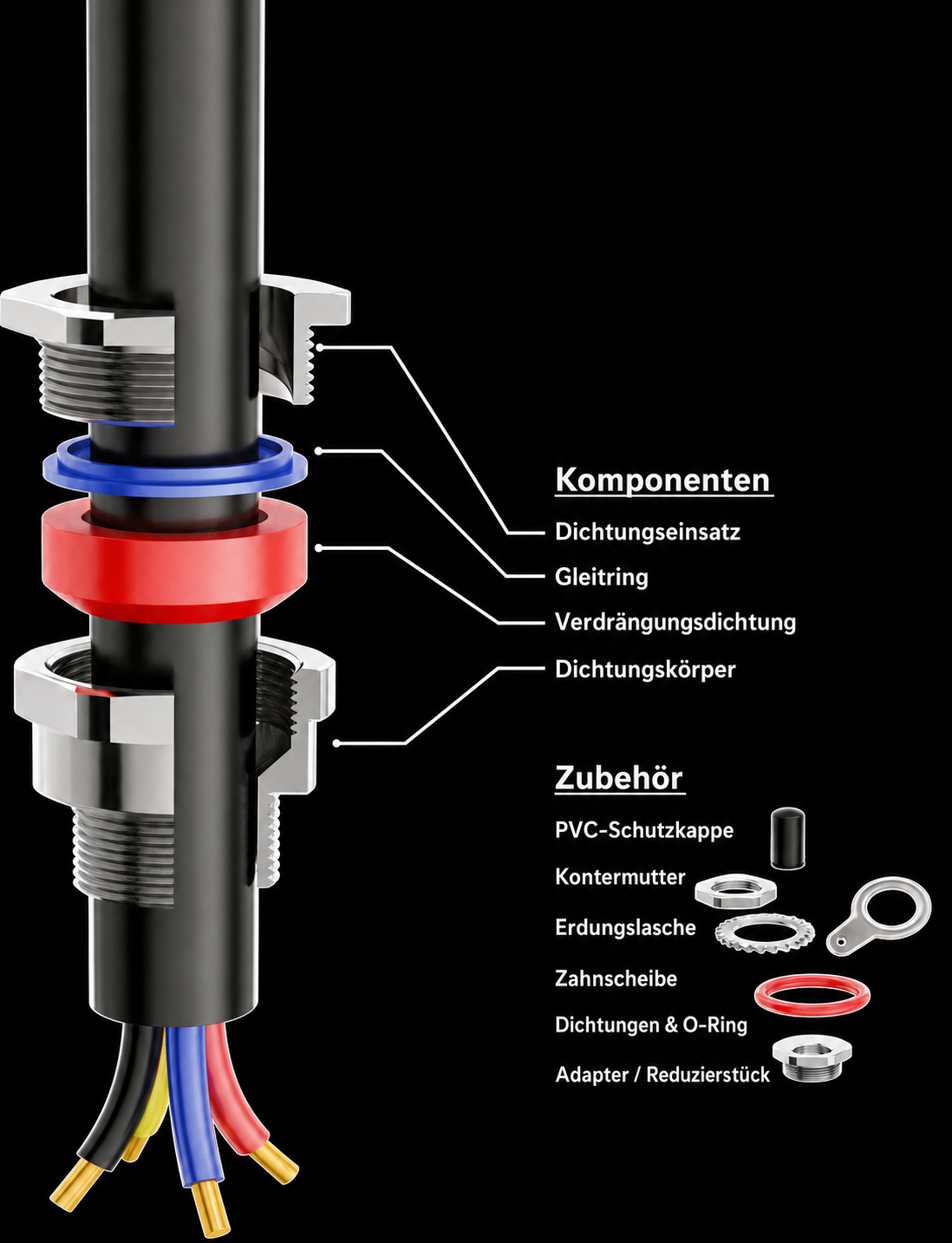

Verfügbares Zubehör: PVC-Mantel, Kontermutter, Erdungsmarke, gezackte Unterlegscheiben, Adapter/Reduzierer
Ex-Verschraubungen Technische Daten
Abmessungen: siehe Details unten
Zertifizierung: ATEX, IECEx
ATEX-Kennzeichnung:
II 2 GD Ex db IIC Gb
II 2 GD Ex eb IIC Gb
II 2 GD tb IIIC Db
IECEx-Kennzeichnung:
Ex db IIC Gb
Ex eb IIC Gb
Ex tb IIIC Db
Material: vernickeltes Messing, rostfreier Stahl 316L, Messing
Umgebungstemperatur: -55°C bis +160°C
Schutzart: IP66/IP68
Schutzart: Ex d, Ex e, Ex t
Gewindearten: metrisch, NPT
Preis
Schicke uns deine Anfrage, um ein Angebot zu erhalten.
Ex-Kabelverschraubungen für nicht armierte Kabel
Über Ex-Drüsen
Die ungepanzerten Ex-Kabelverschraubungen sind hochwertige Komponenten, die für sichere Kabelverbindungen in explosionsgefährdeten Bereichen sorgen. Dank ihrer Konstruktion aus vernickeltem Messing, rostfreiem Stahl oder Aluminium sind sie resistent gegen Korrosion und mechanische Beschädigungen. Das macht sie ideal für Anwendungen in der chemischen und petrochemischen Industrie und auf Bohrinseln. EX-Kabelverschraubungen müssen für den Einsatz in explosionsgefährdeten Bereichen ordnungsgemäß zertifiziert und richtig dimensioniert sein. Außerdem müssen sie für den gewählten Kabeltyp zugelassen und für die jeweilige Anwendung, die zu erwartenden Umgebungstemperaturen, das örtliche Klima, die Umwelteinflüsse und alle anderen widrigen Bedingungen geeignet sein.
Was ist eine Ex-Kabelverschraubung?
Ex-Kabelverschraubungen sind wichtige Bestandteile von Sicherheitssystemen, die in der Industrie eingesetzt werden, um die Sicherheit von Personal und Infrastruktur in Bereichen zu gewährleisten, in denen brennbare oder explosive Stoffe eine potenzielle Gefahr darstellen. Ihr Einsatz trägt dazu bei, die Explosionsgefahr zu minimieren, indem sie den Fluss von Stoffen oder Energie so kontrollieren, dass die Möglichkeit der Entzündung explosiver Atmosphären verhindert wird. Ex-Verschraubungen sorgen für eine luftdichte Abdichtung und verhindern so, dass brennbare Stoffe in das Gehäuse des Geräts eindringen, was der Schlüssel zum Schutz vor Explosionsgefahr ist. Ungepanzerte Kabelverschraubungen sind so konstruiert, dass sie extremen Bedingungen wie hohen Drücken und Temperaturen standhalten, und bieten eine hohe mechanische Beständigkeit und eine lange Lebensdauer. Dies führt zu niedrigeren Betriebskosten und langfristiger Zuverlässigkeit.
HARDO ungepanzerte Kabelverschraubung
Die ungepanzerten Kabelverschraubungen der HCG1-Serie können in den Zonen 1/21 und 2/22 verwendet werden und werden nach IEC-Normen hergestellt. Alle HARDO Ex-Kabelverschraubungen sind ATEX- und IECEx-zertifiziert. Sie bieten die Schutzarten Ex e, Ex d und Ex t sowie die Schutzart IP 66/68. HARDO Ex-Kabelverschraubungen sind in einer Vielzahl von Größen (M16 bis M90) und Gewindetypen erhältlich, darunter metrische und NPT-Gewinde.
Ex-Stopfbuchsen Abmessungen
| CODE | METRIC | THREAD LENGTH | CABLE DIAMETER “A” | A/F | A/C | |
|---|---|---|---|---|---|---|
| (METRIC) “E” | min | max | ||||
| HCG1N1M20XS | M20 | 17 | 3.2 | 8.5 | 24 | 26.5 |
| HCG1N1M20S | M20 | 17 | 6.2 | 11.6 | 24 | 26.5 |
| HCG1N1M20 | M20 | 17 | 8.0 | 13.9 | 27 | 30 |
| HCG1N2M25 | M25 | 17 | 11.2 | 19.6 | 36 | 40 |
| HCG1N3M32 | M32 | 17 | 17.1 | 26.0 | 42 | 46 |
| HCG1N4M40 | M40 | 17 | 23.6 | 31.6 | 50 | 55 |
| HCG1N5M50S | M50 | 17 | 31.1 | 37.5 | 55 | 60 |
| HCG1N5M50 | M50 | 17 | 35.7 | 43.1 | 60 | 65 |
| HCG1N6M63S | M63 | 17 | 41.6 | 48.7 | 70 | 77 |
| HCG1N6M63 | M63 | 17 | 47.3 | 55.2 | 74 | 81 |
| HCG1N7M75S | M75 | 17 | 54.1 | 61.2 | 80 | 87 |
| HCG1N7M75 | M75 | 17 | 61.2 | 67.2 | 85 | 93 |
| HCG1N9M90 | M90 | 24 | 66.7 | 79.2 | 108 | 116 |
| CODE | NPT | THREAD LENGTH | CABLE DIAMETER “A” | A/F | A/C | |
|---|---|---|---|---|---|---|
| (NPT) “E” | min | max | ||||
| HCG1N1N20XS | 1/2″ | 20 | 3.2 | 8.5 | 24 | 26.5 |
| HCG1N1N20S | 1/2″ | 20 | 6.2 | 11.6 | 24 | 26.5 |
| HCG1N1N20 | 1/2″ | 20 | 8.0 | 13.9 | 27 | 30 |
| HCG1N2N25 | 3/4″ | 21 | 11.2 | 19.6 | 36 | 40 |
| HCG1N3N32 | 1″ | 26 | 17.1 | 26.0 | 42 | 46 |
| HCG1N4N40 | 1 1/4” | 26 | 23.6 | 31.6 | 50 | 55 |
| HCG1N5N50S | 1 1/2” | 26 | 31.1 | 37.5 | 55 | 60 |
| HCG1N5N50 | 2″ | 27 | 35.7 | 43.1 | 61 | 65 |
| HCG1N6N63S | 2″ | 27 | 41.6 | 48.7 | 70 | 77 |
| HCG1N6N63 | 2 1/2″ | 40 | 47.3 | 55.2 | 74 | 81 |
| HCG1N7N75S | 21/2″ | 40 | 54.1 | 61.2 | 80 | 87 |
| HCG1N7N75 | 3″ | 42 | 61.2 | 67.2 | 91 | 93 |
| HCG1N9N90 | 3 1/2″ | 42 | 66.7 | 79.2 | 108 | 116 |
