Wtyki Ex 63A – 4P | 5P
Oznaczenie ATEX
II 2 G Ex db eb IIC T5 Gb
II 2 D Ex tb IIIC T80°C Db
Dane techniczne
Do pobrania
Porównanie z markami z Niemiec, Włoch i Chorwacji wykazało średnio 30% różnicy w cenie, bez widocznej różnicy w jakości wykonania.
Na bieżąco uzupełniamy stany magazynowe, aby najpopularniejsze warianty były dostępne od ręki.
Projektujemy i wytwarzamy zestawy oraz rozdzielnice gniazd dla stref Ex, dostosowane do wymagań instalacji.
Czy nasze produkty są wysokiej jakości? Umów się na wizytę naszego centrum demo i porównaj z rozwiązaniami innych firm.
GNIAZDA I WTYKI Ex
Główne parametry elektryczne
PRĄD | ILOŚĆ STYKÓW | KOD PRODUKTU | NAPIĘCIE AC | KARTA KATALOGOWA |
|---|---|---|---|---|
63A | 4P (3P + PE) | HSP1P 63 AC250 4P PLG HSP1P 63 AC415 4P PLG HSP1P 63 AC500 4P PLG HSP1P 63 AC690 4P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Pobierz kartę katalogową |
63A | 5P (3P + N + PE) | HSP1P 63 AC250 5P PLG HSP1P 63 AC415 5P PLG HSP1P 63 AC500 5P PLG HSP1P 63 AC690 5P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Pobierz kartę katalogową |
Temperatura otoczenia: -45°C do +50°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M50 + zaślepka M50 Wbudowany wyłącznik: załączanie / wyłączanie poprzez pokrętło na obudowie |
||||
KOD PRODUKTU AC/DC | ILOŚĆ STYKÓW | NAPIĘCIE AC/DC |
|---|---|---|
HSP1P 16 AC25 2P W-SCT / HSP1P 16 DC25 2P W-SCT HSP1P 16 AC50 2P W-SCT / HSP1P 16 DC50 2P W-SCT | 2P | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC25 3P W-SCT / HSP1P 16 DC25 3P W-SCT HSP1P 16 AC50 3P W-SCT / HSP1P 16 DC50 3P W-SCT HSP1P 16 AC130 3P W-SCT HSP1P 16 AC250 3P W-SCT / HSP1P 16 DC250 3P W-SCT | 3P (2P + PE) | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC 🟡 110~130V AC 🔵 200~250V AC / 50~250V |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC25 3P W-SCT HSP1P 16 AC50 3P W-SCT HSP1P 16 AC130 3P W-SCT | 3P (1P + N + PE) | 🟣 20~25V AC ⚪ 36~50V AC 🟡 110~130V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC250 4P W-SCT HSP1P 16 AC415 4P W-SCT HSP1P 16 AC500 4P W-SCT HSP1P 16 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC250 5P W-SCT HSP1P 16 AC415 5P W-SCT HSP1P 16 AC500 5P W-SCT HSP1P 16 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFPobierz kartę katalogową | ||
Temperatura otoczenia: -45°C do +65°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M25 + zaślepka M25 Wbudowany wyłącznik: załączanie / wyłączanie przez obrót wtyczki w gnieździe |
||
POBIEŻ CENY / ZOSTAŃ DYSTRYBUTOREM

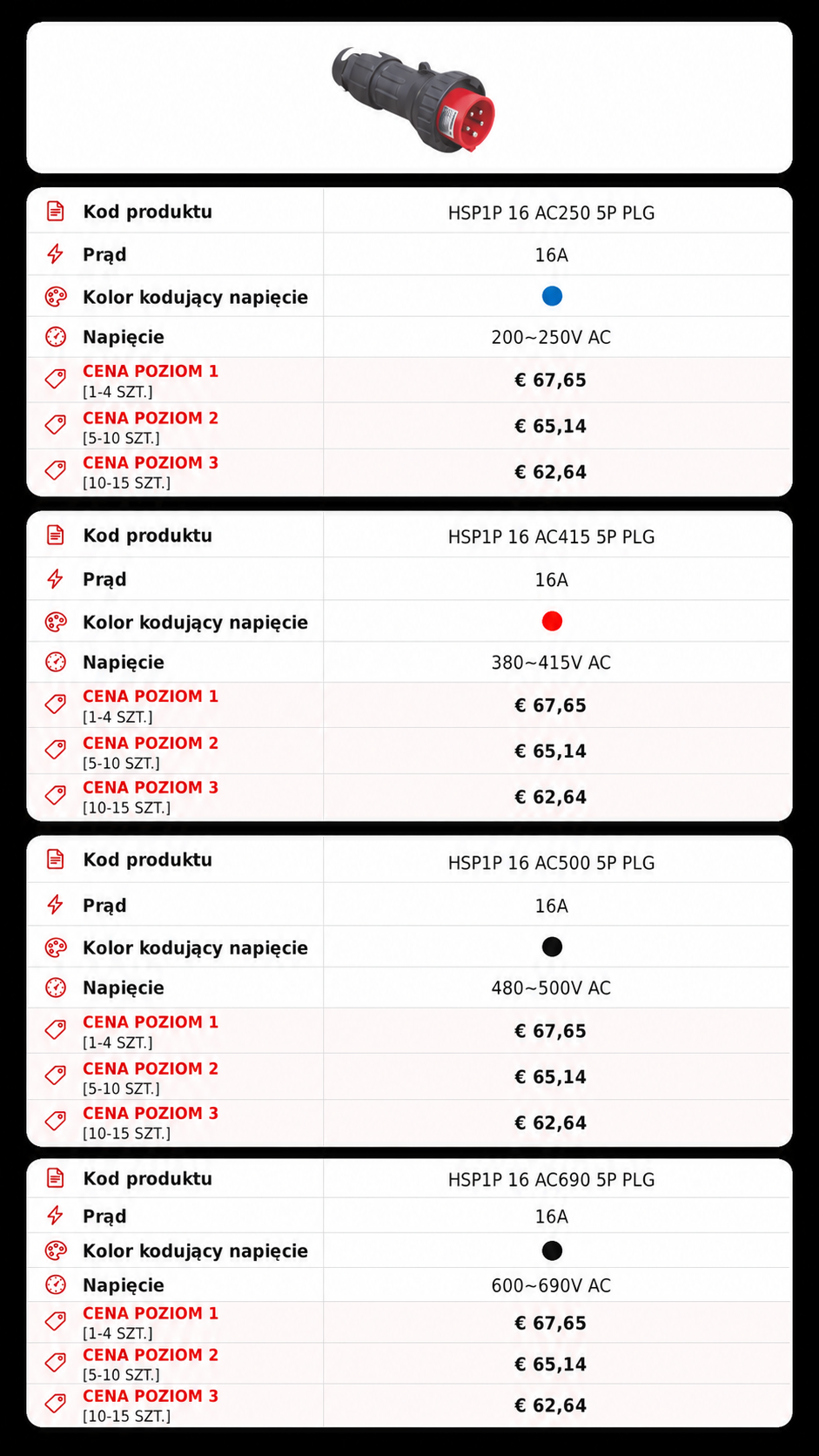

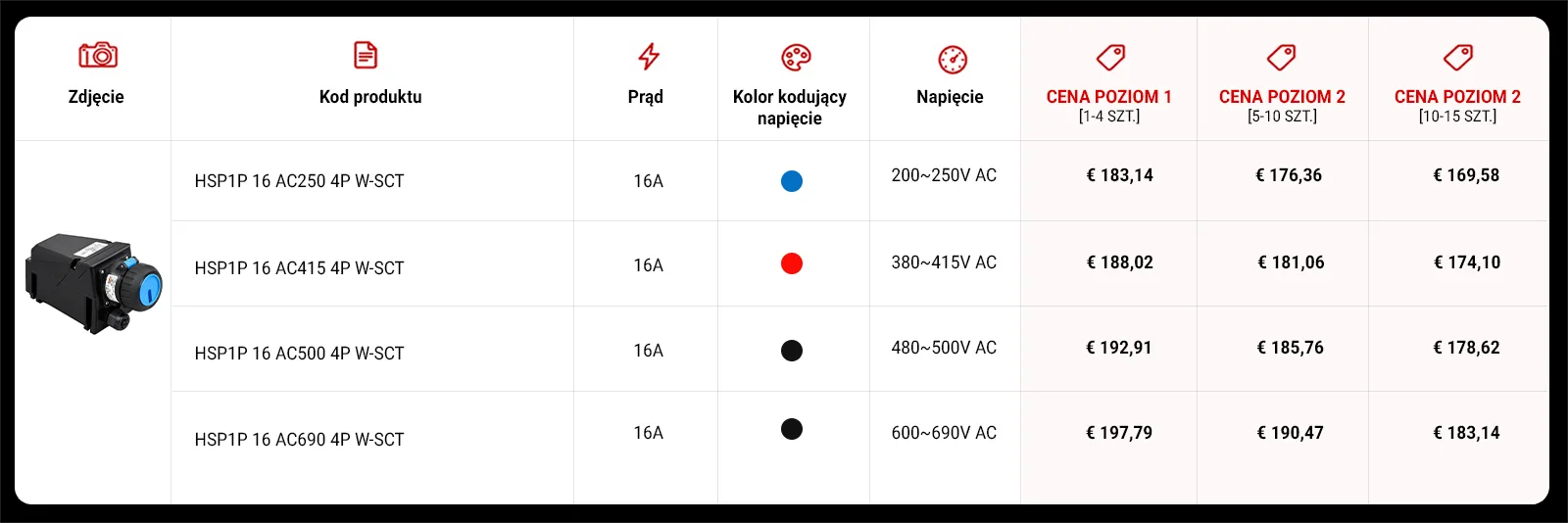

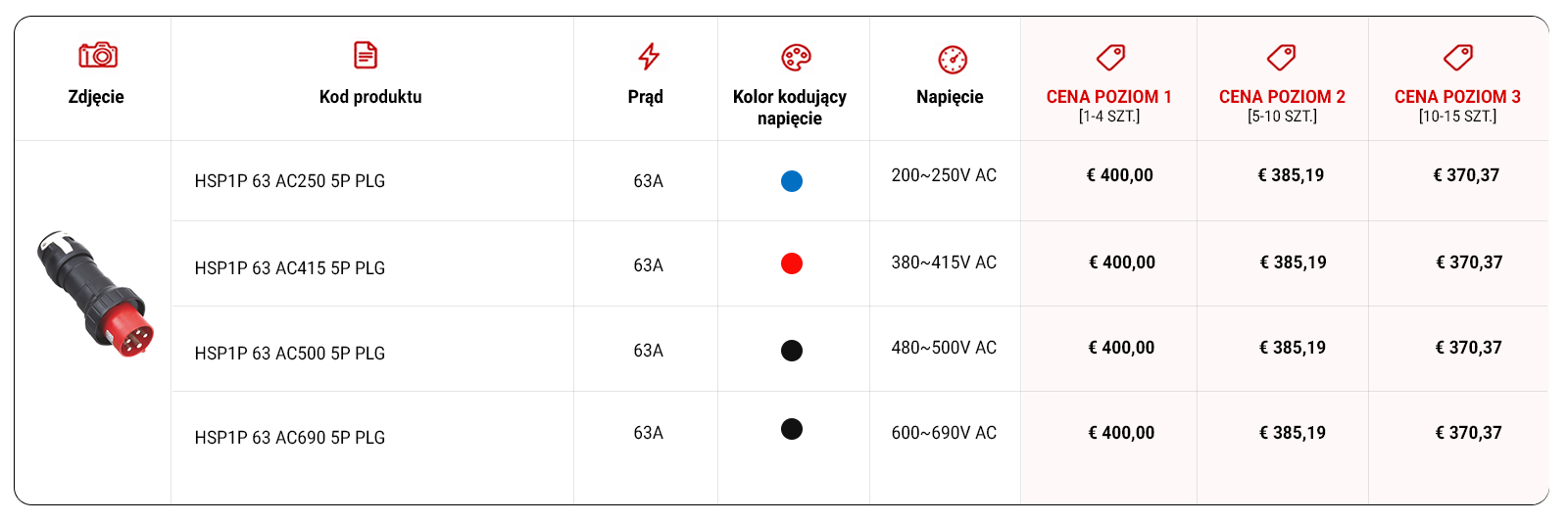

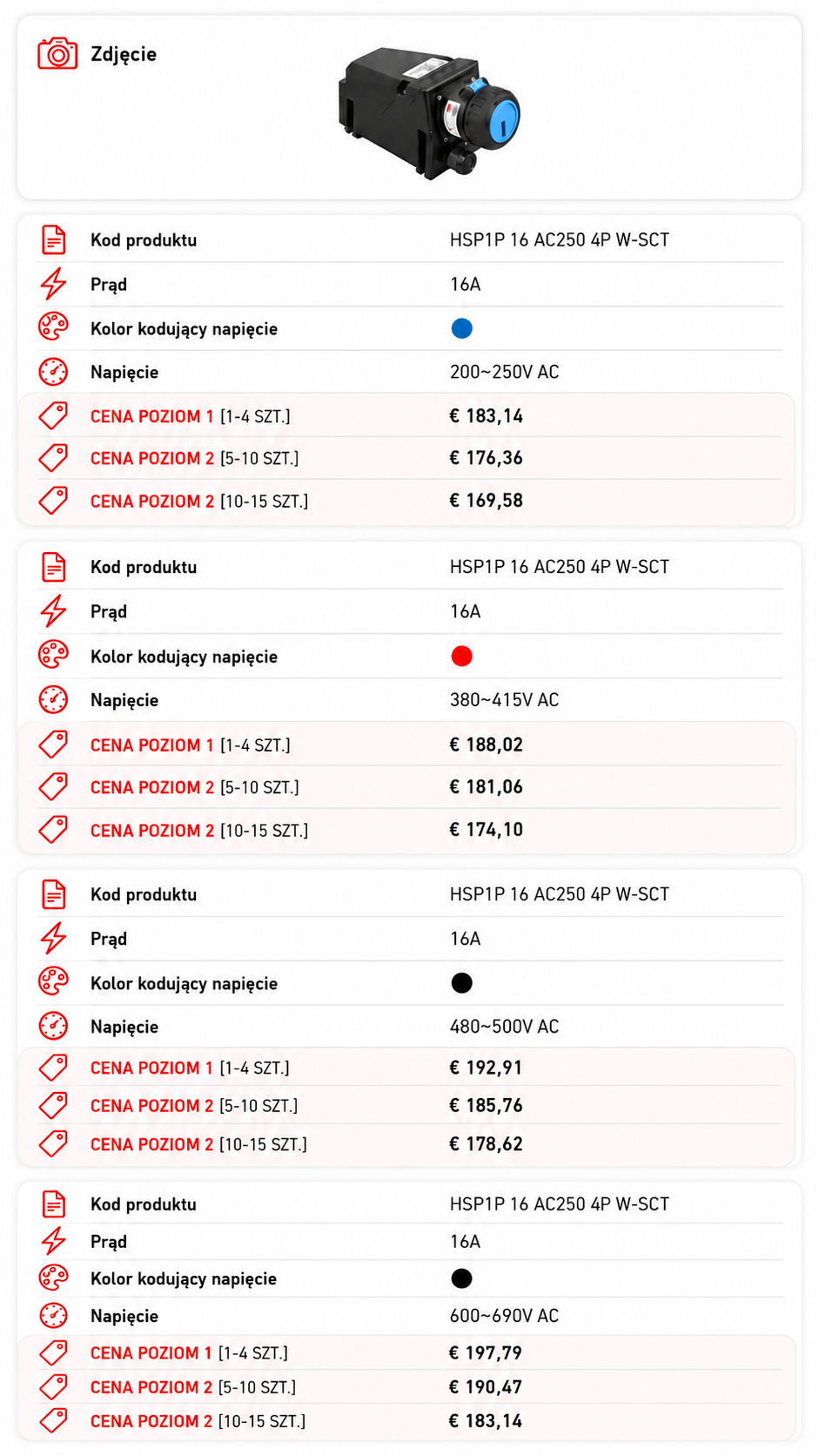

Cennik gniazd i wtyczek Ex
Skrzynki łączeniowe
Bezpieczne podłączanie i odłączanie wtyku HSP1P
Krok 0 – kontrola przed użyciem
Przed użyciem sprawdź zgodność danych na tabliczkach znamionowych z parametrami instalacji oraz stan gniazda, wtyku, przewodu, uszczelek, pokrywy i elementów blokujących. Nie używaj zestawu w przypadku stwierdzenia pęknięć, brakujących części lub innych uszkodzeń.
Odłącz zasilanie urządzenia i upewnij się, że pokrętło gniazda znajduje się w pozycji „O” / OFF. Wtyku nie wolno wkładać ani wyjmować przy podłączonym lub obciążonym zasilaniu.
Krok 1 – otwarcie pokrywy ochronnej
Odkręć pokrywę ochronną i odchyl ją do góry. Sprawdź, czy wnętrze gniazda jest czyste, suche i nieuszkodzone.
Pokrywa wraz z uszczelką chroni nieużywane gniazdo przed pyłem i wodą, zapewniając stopień ochrony IP66.
Krok 2 – wsunięcie wtyku
Ustaw wtyk zgodnie z kodowaniem mechanicznym, układem styków i położeniem styku ochronnego PE. Następnie wsuń go prosto do gniazda aż do pełnego osadzenia. Nie obracaj ani nie przechylaj wtyku podczas wsuwania.
Tuleje stykowe mają konstrukcję samoczyszczącą, która podczas wsuwania ogranicza osadzanie się zanieczyszczeń na powierzchniach stykowych. W przypadku wariantu 125 A podtrzymuj ciężar wtyku, aby nie obciążać bocznie gniazda.
Krok 3 – zablokowanie połączenia
Przytrzymując korpus wtyku nieruchomo, obróć żebrowany pierścień blokujący zgodnie z ruchem wskazówek zegara aż do oporu.
Pierścień stabilizuje i uszczelnia połączenie oraz zabezpiecza wtyk przed przypadkowym wysunięciem. Przed załączeniem obwodu upewnij się, że wtyk został całkowicie osadzony i prawidłowo zablokowany.
Krok 4 – załączenie obwodu
Obróć pokrętło umieszczone na obudowie gniazda z pozycji „O” / OFF do pozycji „I” / ON, zgodnie z oznaczeniami na urządzeniu.
Ruch pokrętła uruchamia wewnętrzny przełącznik i zamyka obwód elektryczny. Mechaniczna blokada uniemożliwia wyjęcie wtyku podczas pracy. Zasilanie urządzenia można włączyć dopiero po pełnym wsunięciu i zablokowaniu wtyku.
Krok 5 – wyłączenie obwodu
Po zakończeniu użytkowania najpierw odłącz zasilanie urządzenia. Następnie obróć pokrętło z pozycji „I” / ON do pozycji „O” / OFF.
Ustawienie pokrętła w pozycji OFF otwiera wewnętrzny przełącznik i umożliwia bezpieczne odblokowanie wtyku. Nie rozpoczynaj jego odłączania, dopóki zasilanie nie zostanie wyłączone.
Krok 6 – odblokowanie i wyjęcie wtyku
Przytrzymując korpus wtyku nieruchomo, obróć pierścień blokujący przeciwnie do ruchu wskazówek zegara aż do całkowitego zwolnienia połączenia.
Następnie wyciągnij wtyk prosto z gniazda, zgodnie z osią złącza. Nie obracaj ani nie przechylaj go podczas wyjmowania. W przypadku wariantu 125 A podtrzymuj ciężar wtyku, aby nie uszkodzić gniazda ani styków.
Krok 7 – zamknięcie pokrywy
Po całkowitym wyjęciu wtyku opuść pokrywę ochronną i szczelnie ją dokręć.
Gdy gniazdo nie jest używane, pokrywa powinna pozostawać zamknięta. Zabezpiecza ona wnętrze urządzenia przed przedostawaniem się pyłu, wilgoci i pary wodnej.
