Kan byttes ut med brytere fra ledende produsenter:
Designet for Ex-soner: 1, 2, 21, 22
Fem beskyttelser (overbelastning, kortslutning, termisk, fasetap, underspenning – valgfritt)
Overbelastningsvernet følger utløsningskarakteristikker som kan sammenlignes med de som brukes av ledende produsenter.

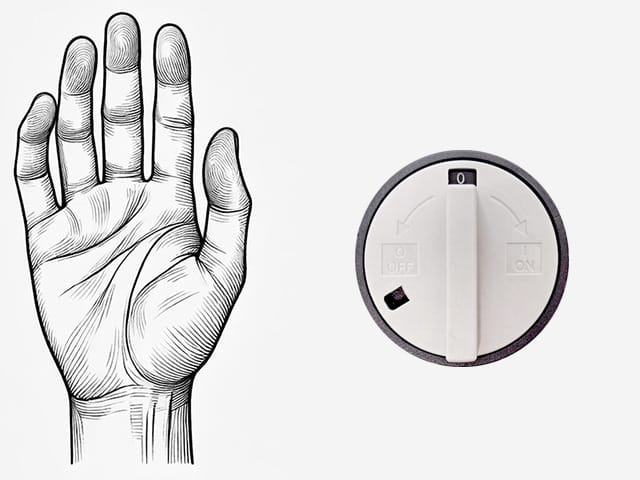

Stor urskive ⌀ 97 mm, for enkel betjening med hansker
Mulighet for låsing i AV-posisjon (én hengelås)
Last ned
Tekniske data:
Dimensjoner: se detaljer nedenfor
Sertifiseringer: ATEX, IECEx
ATEX-betegnelse:
II 2 G Ex db eb IIC T4/T5/T6 Gb
II 2 G Ex db eb IIC T4/T5/T6 Gb
II 2 D Ex tb IIIC T85oCDb
IECEx-betegnelse:
Materiale for huset: GRP
Størrelse på knott: Ø 97 mm
Tillatt omgivelsestemperatur: -40 °C til +55 °C
Grad av beskyttelse: IP66
Nominell spenning: 440 V
Beskyttelse: overbelastning; fasetap; kortslutning; termisk; underspenning (valgfritt);
Innstillingsområde for overbelastningsutløsning: 0,1 til 25 A
Koblingskapasitet for motor i AC3-kategori: opptil 440 V / 25 A
Hovedkontakter: 1 – 10 mm² (6 – 10 mm² ved bruk av spennhylser)
Hjelpekontakter: 1 – 2,5 mm²
Kapasitet for hjelpekontakt: AC15 1 A / 230 V
Nominell koblingskapasitet : høy (opptil 65 kA)
Pris:
5 typer sikkerhet – 100 % som tilbys av de største markedsaktørene
01/ OVERBELASTNING
02/ KORTSLUTNINGSBESKYTTELSE
03/ THERMAL
04/ PHASE LOSS
05/ UNDERVOLTAGE (valgfritt)
Overbelastningsvern
Motorvernene for eksplosjonsfarlige områder har innebygd overbelastningsvern, som ikke bare beskytter motoren mot langvarig overbelastning, men også mot hyppige omstarter eller kortvarige overbelastninger som kan føre til overoppheting av viklingene. Motorvernene er tilgjengelige med justerbart overbelastningsvern i området 0,1-25 A. Enheten er klassifisert for 440 V-drift.
Praktisk aspekt:
Beskytter motoren mot langvarig belastning som overstiger dens merkede effekt, noe som kan føre til overoppheting av viklinger, skade på isolasjonen og redusert levetid.
Teknisk virkemåte:
Vanligvis implementert med et bimetallelement eller temperatursensorer plassert i viklingene. Økt strøm fører til at måleelementet varmes opp, og når den innstilte temperaturen er nådd, kobles kretsen mekanisk fra.
Praktisk eksempel:
I et transportbånd vil overbelastningsvernet slå av motoren hvis beltet blokkeres av en hindring, før viklingene brenner opp.
Innstillingsområder (0,1 – 25 A)
Forhåndsinnstilling av riktig utløsestrømverdi skjer på produksjonsstadiet, i henhold til kundens krav og den aktuelle effektbryterens bruksområde. Det er også mulig å justere området direkte på stedet.
Verdier for overbelastningsområdene finnes i konfigurasjonstabellen nedenfor.
Fasbortfallsvern
Praktisk aspekt:
Hindrer at en trefasemotor kjører når én fase mangler, noe som ville gi ujevn belastning på viklingene, økt strømforbruk i de gjenværende fasene og fare for skade.
Teknisk virkemåte:
Kontrollsystemet overvåker at alle tre faser er til stede. Mangler én fase, kobles strømtilførselen til motoren straks fra.
Praktisk eksempel:
I en industripumpestasjon vil fasbortfallsvernet stanse pumpen ved feil i én fase, for å hindre overoppheting og havari.
Kortslutningsvern
Praktisk aspekt:
Beskytter motor, kabler og styreutstyr mot virkningen av kortslutninger, som kan ødelegge installasjonen eller forårsake brann.
Teknisk virkemåte:
Bruker en elektromagnetisk utløser som reagerer på en plutselig, svært høy strømøkning. Det sterke magnetfeltet trekker inn mekanismens kjerne og kobler straks fra kontaktene.
Praktisk eksempel:
I en kompressormotor, etter svikt i viklingsisolasjonen, vil kortslutningsvernet koble ut strømmen i løpet av et brøkdels sekund, for å hindre lysbueskader.
Termisk vern
Praktisk aspekt:
Beskytter motoren mot overoppheting uavhengig av årsak — overbelastning, dårlig ventilasjon, høy omgivelsestemperatur eller mekaniske problemer.
Teknisk virkemåte:
Temperatursensorer (f.eks. PTC-termistorer eller termiske brytere) er bygget inn i motorviklingene. Når grensetemperaturen nås, slår sensoren av motoren eller utløser motorvernbryteren.
Praktisk eksempel:
I en vifte som opererer i et høytemperaturområde, vil den termiske sensoren stoppe driven når viklingstemperaturen overstiger trygg verdi.
Underspenningsutløsning (U)
Motorvernbrytere som er beregnet for bruk i eksplosjonsfarlige områder, kan som ekstrautstyr utstyres med en underspenningsutløser som automatisk slår av enheten hvis forsyningsspenningen faller under et sikkert nivå. Dette beskytter både selve motoren og andre anleggskomponenter mot virkningene av ustabile strømforsyningsforhold. Det er viktig å merke seg at bryteren forhindrer at motoren starter automatisk igjen når spenningen kommer tilbake, noe som er viktig for sikkerheten i Ex-soner.

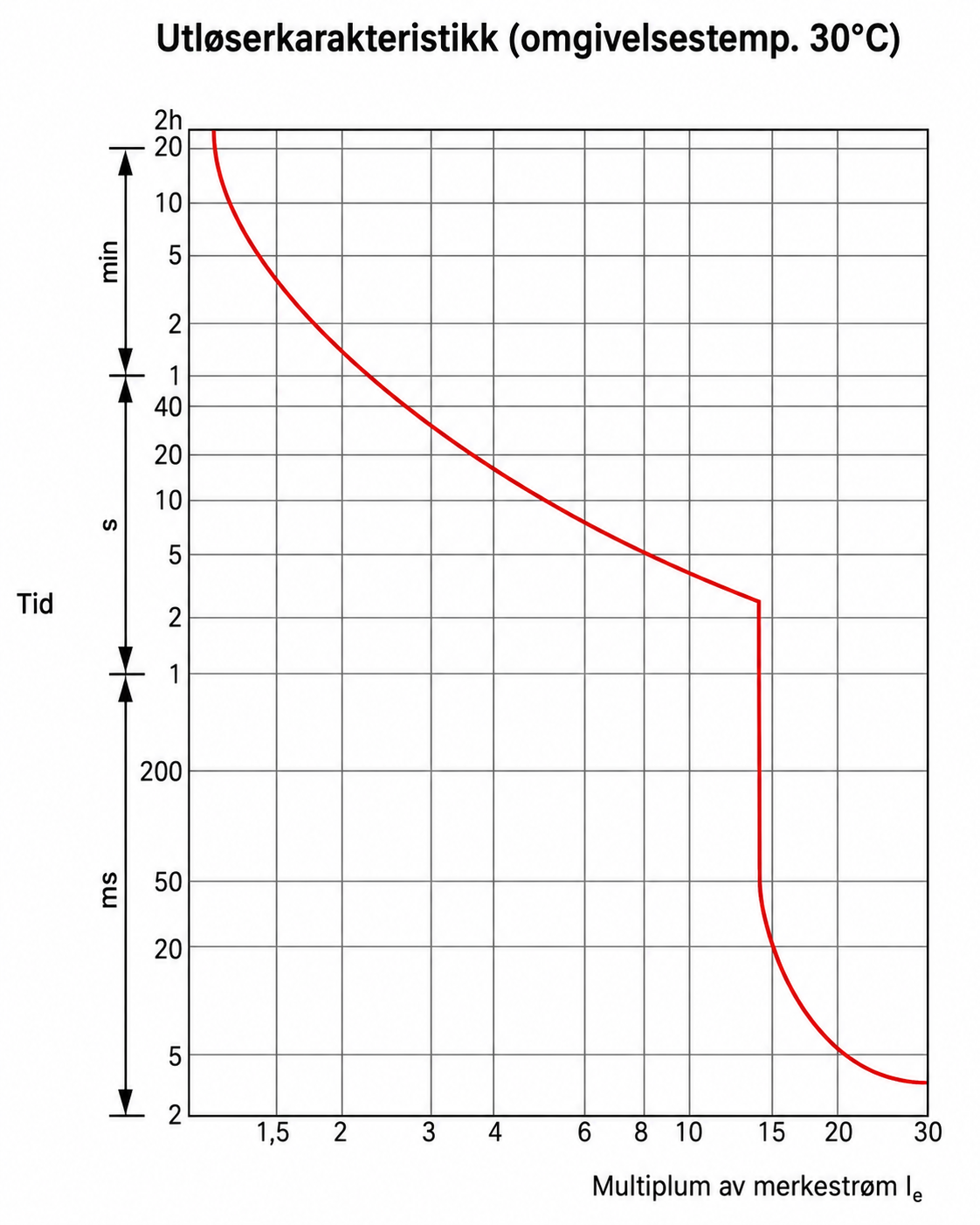

Utløserkarakteristikk for overbelastning
Grafen viser utløsningstidens avhengighet av strømverdien (uttrykt som et multiplum av merkestrømmenIn) ved en omgivelsestemperatur på 30 °C. Denne karakteristikken gir en effektiv respons for både lette og tunge overbelastninger:
for høye overbelastninger (f.eks. 8-10 ×In) – i millisekunder,
for lave overbelastninger (1,2-2 ×In), oppstår responsen etter noen minutter eller så.
Underspenningsutløsning (U)
Motorvernbrytere som er beregnet for bruk i eksplosjonsfarlige områder, kan som ekstrautstyr utstyres med en underspenningsutløser som automatisk slår av enheten hvis forsyningsspenningen faller under et sikkert nivå. Dette beskytter både selve motoren og andre anleggskomponenter mot virkningene av ustabile strømforsyningsforhold. Det er viktig å merke seg at bryteren forhindrer at motoren starter automatisk igjen når spenningen kommer tilbake, noe som er viktig for sikkerheten i Ex-soner.
Praktisk aspekt:
Hindrer motoren i å gå ved lavere spenning enn tillatt, noe som kan føre til økt strøm, redusert dreiemoment og overoppheting av viklinger.
Teknisk virkemåte:
Målekretsen overvåker kontinuerlig spenningen. Hvis den faller under innstilt terskel, kobler mekanismen fra kretsen og hindrer omstart til korrekt spenning er gjenopprettet.
Praktisk eksempel:
I en pakkelinje vil underspenningsvernet slå av matermotoren når spenningen blir så lav at den kan stoppe midt i syklusen og bli skadet.
Utløserkarakteristikk for overbelastning
Grafen viser utløsningstidens avhengighet av strømverdien (uttrykt som et multiplum av merkestrømmenIn) ved en omgivelsestemperatur på 30 °C. Denne karakteristikken gir en effektiv respons for både lette og tunge overbelastninger:
for høye overbelastninger (f.eks. 8-10 ×In) – i millisekunder,
for lave overbelastninger (1,2-2 ×In), oppstår responsen etter noen minutter eller så.
Motorvernbrytere for eksplosjonsfarlige atmosfærer
HARDOs motorvernbrytere i HCS1P-serien er konstruert for bruk i eksplosjonsfarlige omgivelser, i sonene 1, 2, 21 og 22. Den primære beskyttelsestypen i forbindelse med eksplosjonssikkerhet er Ex e-beskyttelse (dvs. forsterket konstruksjon). I tillegg har Ex HARDO-motorvernbrytere overbelastningsvern og kan utstyres med understrømsvern og hjelpekontakter (1NO + 1NC).
Ex HCS1P-motorvernbryterne kjennetegnes av høy nominell koblings- og brytekapasitet – opptil 65 kA, noe som sikrer effektiv drift selv i installasjoner med høy kortslutningsenergi. For motorstyring i kategori AC3 kan enheten håndtere belastninger på opptil 440 V / 25 A.
Driftsprinsipp basert på koblingsskjemaet
Diagrammet viser de grunnleggende tilkoblingene til hovedkretsene (L1, L2, L3 – T1, T2, T3), kontrollkretsen for underspenningsutløseren og hjelpekontaktene (13-14 og 21-22). Når spenningen tilføres og kretsen aktiveres, slås motoren på. Ved overbelastning eller spenningsfall kobler utløsermekanismen fra strømforsyningen. Driftskontaktkategorien er AC-3
Hovedklemmene er egnet for ledere med et tverrsnitt på 1 til 10 mm² (eller 6-10 mm² ved bruk av hylser), noe som gir mulighet for fleksibel tilpasning til ulike installasjoner.
Hjelpekontakter 1NO + 1NC
Ex motorvernbrytere kan inneholde hjelpekontakter (en NO og en NC) som er uavhengige av hovedsporene og kan brukes til:
overføring av effektbryterens driftsstatussignal til et system på høyere nivå (f.eks. PLC),
aktivering av optisk eller akustisk signalering,
blokkerer oppstart av andre enheter i systemet.
Hjelpekontaktenes kategori er AC15 (1 A/230 V). Klemmene for hjelpekontaktene gjør det mulig å koble til ledninger med et tverrsnitt på 1 til 2,5 mm².
Bryterhus: robusthet og sikkerhet
Motorbryterhuset for eksplosjonsfarlige områder er laget av umettet polyesterharpiks. Huset er forsterket med glassfiber og mineralsk fyllstoff, og det smelter ikke, drypper ikke og avgir ikke mye røyk i tilfelle brann. Produktet inneholder ikke halogener, tungmetaller eller stoffer som er oppført på REACH SVHC-listen.
Huset gir høy mekanisk og kjemisk motstandskraft.
Det ytre foringsrørmaterialet har tilsetningsstoffer som reduserer elektrifisering, noe som eliminerer risikoen for antennelse av eksplosive atmosfærer på grunn av elektrostatisk utladning.
Konfigurasjon
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
2 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01211 |
|
2 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01221 |
|
2 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01231 |
|
2 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01241 |
|
2 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01251 |
|
2 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01261 |
|
2 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01271 |
|
2 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01281 |
|
2 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01291 |
|
2 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01301 |
|
2 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01311 |
|
2 X M32 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01321 |
|
2 X M32 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01331 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01212 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01222 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01232 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01242 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01252 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01262 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01282 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01292 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01302 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01312 |
|
2 x M32 + 1 x M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01322 |
|
2 x M32 + 1 x M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01332 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01213 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01223 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01233 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01243 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01253 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01263 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01283 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01293 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01303 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01313 |
|
2 X M32 + 1 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01323 |
|
2 X M32 + 1 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01333 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
4 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01214 |
|
4 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01224 |
|
4 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01232 |
|
4 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01234 |
|
4 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01244 |
|
4 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01254 |
|
4 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01264 |
|
4 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01274 |
|
4 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01284 |
|
4 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01304 |
|
4 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01314 |
|
2 X M32 + 2 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01324 |
|
2 X M32 + 2 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01334 |
- Ostania cyfra numeru zamówieniowego:
- 1 – wersja podstawowa bez wyzwalacza podnapięciowego oraz styków pomocniczych
- 2 – wyzwalacz podnapięciowy
- 3 – styki pomocnicze 1N0 + 1 NC
- 4 – wyzwalacz podnapięciowy i styki pomocnicze 1N0 + 1 NC
ATEX-direktivets krav til motorkontakter
Elektriske motorer som brukes i eksplosjonsfarlige omgivelser, krever spesiell beskyttelse mot overbelastning og kortslutning i henhold til ATEX-direktivet (2014/34/EU) og standardene IEC 60079-14 og EN 60079-0.
Farer som påvirker motorer
Overbelastning og kortslutning kan føre til overoppheting av motorviklingene, skade på isolasjonen samt lysbuer og gnister. I nærvær av eksplosive blandinger (gasser, brennbare væskedamper eller støv) kan dette føre til antennelse av en eksplosiv atmosfære.
Hvordan velge utstyr
Alt elektrisk utstyr som skal brukes i et eksplosjonsfarlig område, må utformes, velges og installeres med hensyn til de spesifikke kravene som følger av Ex-soneklassifiseringen og utstyrskategorien.
Motorbryter som det siste kontrollelementet i drivsystemet
Hele drivsystemet må oppfylle kravene til temperaturklasse (f.eks. T3, T4) og være riktig dimensjonert for sonetypen (0, 1, 2 for gasser eller 20, 21, 22 for støv) og eksplosjonsgruppen.
Reduserer risikoen for antennelse
Disse beskyttelsestiltakene reduserer effektivt risikoen for antennelse og sørger for sikker, pålitelig og forskriftsmessig drift av elektriske drivenheter i eksplosjonsfarlige atmosfærer.
