Vezető gyártók kapcsolóival cserélhető:
Ex zónákhoz tervezték : 1, 2, 21, 22
Öt védelem (túlterhelés, rövidzárlat, termikus, fázisvesztés, alulfeszültség – opcionális)
A túlterhelés elleni védelem a vezető gyártók által használtakhoz hasonló kioldási jellemzőket követ.

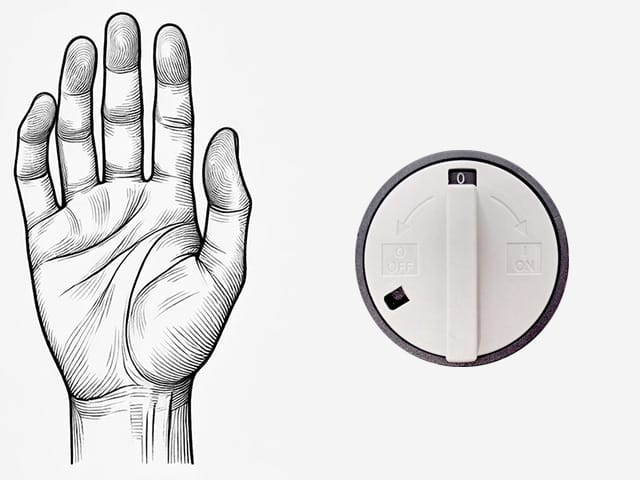

Nagyméretű tárcsa ⌀ 97 mm, a kesztyűs kezelhetőség érdekében
Lehetőség kikapcsolt állásban való rögzítésre (egy lakattal)
Letöltés
Műszaki adatok:
Méretek: lásd a részleteket alább
Tanúsítványok: ATEX, IECEx
ATEX-jelölés:
II 2 G Ex db eb IIC T4/T5/T6 Gb
II 2 G Ex db eb IIC T4/T5/T6 Gb
II 2 D Ex tb IIIC T85oC Db
IECEx-jelölés:
A ház anyaga: GRP
Gomb mérete: Ø 97 mm
Megengedett környezeti hőmérséklet: -40°C és +55°C között
Védelmi fokozat: IP66
Névleges feszültség: 440 V
Alkalmazott védelmek: túlterhelés; fázisvesztés; rövidzárlat; termikus; alulfeszültség (opcionális);
Túlterheléses kioldás beállítási tartománya: A: 0,1 és 25 A között
AC3 kategóriájú motor kapcsolási kapacitása: 440 V / 25 A-ig
Főbb érintkezők: 1 – 10 mm² (6 – 10 mm² a fogókulcsok használatával)
Segédérintkezők: 1 – 2,5 mm²
Segédérintkező kapacitás: AC15 1 A / 230 V
Névleges kapcsolási kapacitás: magas (65 kA-ig)
Ár:
5 típusú biztonság – 100% a főbb piaci szereplők által kínáltak szerint
01/ TÚLTERHELÉS
02/ RÖVIDZÁRLAT ELLENI VÉDELEM
03/ HŐSÉG
04/ FÁZIS VESZTESÉG
05/ KISZERELÉS (opcionális)
Túlterhelés elleni védelem
A veszélyes területekre szánt motoros megszakítók beépített túlterhelésvédelemmel rendelkeznek, amely nemcsak a hosszú távú túlterhelés ellen védi a motort, hanem a gyakori újraindítás vagy a rövid túlterhelés ellen is, amely a tekercsek túlmelegedéséhez vezethet. A motoros megszakítók 0,1-25 A tartományban állítható túlterhelésvédelemmel kaphatók. A készülék 440 V-os üzemre van méretezve.
Gyakorlati szempont:
Megvédi a motort a névleges teljesítményét meghaladó tartós terheléstől, amely a tekercsek túlmelegedését, a szigetelés károsodását és az élettartam csökkenését okozhatja.
Műszaki működési elv:
Általában bimetál elem vagy a tekercsekbe épített hőérzékelők alkalmazásával valósul meg. Az áramnövekedés felmelegíti az érzékelőt, és a beállított hőmérséklet elérésekor mechanikusan megszakítja az áramkört.
Gyakorlati példa:
Szállítószalagnál a túlterhelés elleni védelem lekapcsolja a motort, ha a szalag akadályba ütközik, megelőzve a tekercsek kiégését.
Beállítási tartományok (0,1 – 25 A)
A megfelelő kioldóáram értékének előzetes beállítása a gyártási szakaszban történik, az ügyfél igényeinek és a szóban forgó megszakító alkalmazásának megfelelően. Lehetőség van a tartomány közvetlen helyszíni beállítására is.
A túlterhelési tartományok értékeit az alábbi konfigurációs táblázatban találja.
Fáziskimaradás elleni védelem
Gyakorlati szempont:
Megakadályozza a háromfázisú motor működését fáziskimaradás esetén, ami a tekercsek egyenlőtlen terheléséhez, a megmaradt fázisokban megnövekedett áramfelvételhez és károsodás veszélyéhez vezetne.
Műszaki működési elv:
A vezérlőrendszer folyamatosan figyeli mindhárom fázis jelenlétét. Egy fázis kiesése azonnal lekapcsolja a motor tápellátását.
Gyakorlati példa:
Ipari szivattyútelepen a fáziskimaradás elleni védelem leállítja a szivattyút fázishiba esetén, megakadályozva a túlmelegedést és a meghibásodást.
Rövidzárlat elleni védelem
Gyakorlati szempont:
Megvédi a motort, kábeleket és vezérlőberendezéseket a rövidzárlatok hatásaitól, amelyek tönkretehetik a berendezést vagy tüzet okozhatnak.
Műszaki működési elv:
Elektromágneses kioldót használ, amely reagál a hirtelen, nagyon nagy áramnövekedésre. Az erős mágneses tér behúzza a mechanizmus magját, és azonnal megszakítja az érintkezőket.
Gyakorlati példa:
Kompresszormotornál a tekercsszigetelés meghibásodása után a rövidzárlat elleni védelem egy másodperc törtrésze alatt lekapcsolja az áramot, megelőzve az ívkisülés okozta károkat.
Hővédelem
Gyakorlati szempont:
Megvédi a motort a túlmelegedéstől, függetlenül az okától — túlterhelés, rossz szellőzés, magas környezeti hőmérséklet vagy mechanikai problémák.
Műszaki működési elv:
A motor tekercseibe hőérzékelőket (pl. PTC termisztorokat vagy hőkapcsolókat) építenek. A határhőmérséklet elérésekor az érzékelő jele leállítja a motort vagy működteti a motorvédő kapcsolót.
Gyakorlati példa:
Magashőmérsékletű zónában működő ventilátornál a hőérzékelő leállítja a hajtást, ha a tekercsek hőmérséklete meghaladja a biztonságos értéket.
Alulfeszültség kioldás (U)
A veszélyes területeken való használatra szánt motoros megszakítók opcionálisan felszerelhetők feszültség alatti kioldóval, amelynek célja a készülék automatikus kikapcsolása, ha a tápfeszültség egy biztonságos szint alá csökken. Ez megvédi magát a motort és az egyéb berendezésrészeket is az instabil áramellátási körülmények hatásaitól. Fontos, hogy a kapcsoló megakadályozza, hogy a motor automatikusan újrainduljon, amikor a feszültség visszatér, ami fontos a biztonság szempontjából az Ex-zónákban.
Gyakorlati szempont:
Megakadályozza a motor működését a megengedettnél alacsonyabb feszültségen, ami megnövekedett áramfelvételhez, csökkent nyomatékhoz és a tekercsek túlmelegedéséhez vezethet.
Műszaki működési elv:
A mérőáramkör folyamatosan figyeli a feszültséget. Ha az a beállított küszöb alá esik, a mechanizmus lekapcsolja az áramkört és megakadályozza az újraindítást, amíg a megfelelő feszültség helyre nem áll.
Gyakorlati példa:
Csomagolósoron a feszültségesés elleni védelem lekapcsolja az adagoló motort, ha a feszültség olyan alacsonyra esik, hogy a ciklus közepén megállhatna és megsérülhetne.
Túlterhelések kioldási jellemzői
A grafikon a kioldási idő függését mutatja az áramértéktől (azIn névleges áram többszöröseként kifejezve) 30°C-os környezeti hőmérsékleten. Ez a karakterisztika hatékony választ biztosít mind a könnyű, mind a nagy túlterhelés esetén:
nagy túlterhelés esetén (pl. 8-10 ×In) – milliszekundumban,
kis túlterheléseknél (1,2-2 ×In) a válasz néhány perc múlva jelentkezik.
Motoros megszakítók robbanásveszélyes légkörökhöz
A HCS1P sorozatú HARDO motoros megszakítók robbanásveszélyes környezetben, az 1., 2., 21. és 22. zónában történő működésre készültek. A robbanásbiztonság szempontjából elsődleges védelmi típusuk az Ex e védelem (azaz a megerősített szerkezet). Ezen kívül az Ex HARDO motoros megszakítók túlterhelésvédelemmel rendelkeznek, és felszerelhetők aluláramvédelemmel és segédérintkezőkkel (1NO + 1NC).
Az Ex HCS1P motoros megszakítókra jellemző a magas – akár 65 kA – névleges kapcsolási és megszakítási kapacitás, amely még a nagy rövidzárlati energiájú berendezésekben is hatékony működést biztosít. Az AC3 kategóriájú motorok vezérléséhez a készülék 440 V / 25 A terhelésig képes.
Működési elv a kapcsolási rajz alapján
Az ábra a főáramkörök (L1, L2, L3 – T1, T2, T3), a feszültség alatti kioldás vezérlőáramköre és a segédérintkezők (13-14 és 21-22) alapkapcsolásait mutatja. A feszültség bekapcsolásakor és az áramkör aktiválásakor a motor bekapcsol. Túlterhelés vagy feszültségesés esetén a kioldószerkezet megszakítja a tápellátást. Az üzemi érintkezők kategóriája AC-3
A főcsatlakozók 1-10 mm² keresztmetszetű vezetőkhöz (vagy 6-10 mm²-es vezetőkhöz, ha hüvelyeket használnak) alkalmasak, lehetővé téve a különböző berendezésekhez való rugalmas alkalmazkodást.
Segédérintkezők 1NO + 1NC
Az ex motoros megszakítók tartalmazhatnak segédérintkezőket (egy NO és egy NC), amelyek függetlenek a főpályáktól, és a következőkre használhatók:
a megszakító működési állapotjelének továbbítása egy magasabb szintű rendszer (pl. PLC) felé,
optikai vagy hangjelzés aktiválása,
a rendszerben lévő más eszközök indításának blokkolása.
A segédérintkezők kategóriája AC15 (1 A/230 V). A segédérintkezők csatlakozói 1-2,5 mm² keresztmetszetű vezetékek csatlakoztatását teszik lehetővé.
Kapcsolóház: robusztusság és biztonság
A motoros megszakító háza a veszélyes területeken telítetlen poliésztergyantából készül. Az üvegszállal és ásványi töltőanyagokkal megerősített ház tűz esetén nem olvad meg, nem csepeg, és nem bocsát ki túlzott füstöt. A termék nem tartalmaz halogéneket, nehézfémeket vagy a REACH SVHC-listáján szereplő anyagokat.
A ház nagy mechanikai és vegyi ellenállást biztosít.
A külső burkolat anyaga olyan adalékanyagokkal rendelkezik, amelyek csökkentik az elektrifikációt, ami kiküszöböli az elektrosztatikus kisülés okozta robbanásveszélyes légkör begyulladásának kockázatát.
Konfiguráció
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
2 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01211 |
|
2 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01221 |
|
2 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01231 |
|
2 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01241 |
|
2 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01251 |
|
2 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01261 |
|
2 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01271 |
|
2 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01281 |
|
2 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01291 |
|
2 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01301 |
|
2 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01311 |
|
2 X M32 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01321 |
|
2 X M32 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01331 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01212 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01222 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01232 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01242 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01252 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01262 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01282 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01292 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01302 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01312 |
|
2 x M32 + 1 x M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01322 |
|
2 x M32 + 1 x M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01332 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01213 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01223 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01233 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01243 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01253 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01263 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01283 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01293 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01303 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01313 |
|
2 X M32 + 1 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01323 |
|
2 X M32 + 1 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01333 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
4 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01214 |
|
4 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01224 |
|
4 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01232 |
|
4 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01234 |
|
4 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01244 |
|
4 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01254 |
|
4 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01264 |
|
4 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01274 |
|
4 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01284 |
|
4 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01304 |
|
4 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01314 |
|
2 X M32 + 2 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01324 |
|
2 X M32 + 2 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01334 |
- Ostania cyfra numeru zamówieniowego:
- 1 – wersja podstawowa bez wyzwalacza podnapięciowego oraz styków pomocniczych
- 2 – wyzwalacz podnapięciowy
- 3 – styki pomocnicze 1N0 + 1 NC
- 4 – wyzwalacz podnapięciowy i styki pomocnicze 1N0 + 1 NC
Tanúsítványok
Letöltés
PDF: ATEX tanúsítványok (Control Stations Plus)
PDF: IECEx tanúsítványok (Control Stations Plus)
ATEX irányelv követelményei a motorcsatlakozókra vonatkozóan
A robbanásveszélyes környezetben használt villanymotorok különleges védelmet igényelnek a túlterhelés és a rövidzárlat ellen, ahogyan azt az ATEX-irányelv (2014/34/EU) és az IEC 60079-14 és az EN 60079-0 szabványok előírják.
Motorokat érintő veszélyek
A túlterhelés és a rövidzárlat a motor tekercselésének túlzott felmelegedéséhez, a szigetelés károsodásához, valamint ív- és szikrafelvillanáshoz vezethet. Robbanásveszélyes keverékek (gázok, gyúlékony folyadékgőzök vagy por) jelenlétében ez robbanásveszélyes légkör begyulladásához vezethet.
Hogyan válasszuk ki a felszerelést
A veszélyes területen üzemelő elektromos berendezéseket az Ex-zóna besorolásból és a berendezés kategóriájából eredő különleges követelmények figyelembevételével kell megtervezni, kiválasztani és telepíteni.
Motoros kapcsoló, mint a hajtásrendszer utolsó vezérlőeleme
A teljes meghajtórendszernek meg kell felelnie a hőmérsékleti osztályra vonatkozó követelményeknek (pl. T3, T4), és a zóna típusának (0, 1, 2 gázok esetében vagy 20, 21, 22 porok esetében) és a robbanási csoportnak megfelelően kell méretezni.
A gyulladás kockázatának csökkentése
Ezek a védelmi intézkedések hatékonyan csökkentik a gyulladásveszélyt, biztosítva az elektromos hajtások biztonságos, megbízható és megfelelő működését robbanásveszélyes környezetben.
