Austauschbar mit Schaltern von führenden Herstellern:
Ausgelegt für die Ex-Zonen: 1, 2, 21, 22
Fünf Schutzfunktionen (Überlast, Kurzschluss, thermisch, Phasenausfall, Unterspannung – optional)
Der Überlastschutz folgt einer Auslösecharakteristik, die mit der von führenden Herstellern vergleichbar ist.
Großes Zifferblatt ⌀ 97 mm, für einfache Bedienung mit Handschuhen
Möglichkeit zur Verriegelung in Stellung AUS (ein Vorhängeschloss)
Herunterladen
Technische Daten:
Abmessungen: siehe Details unten
Zertifizierungen: ATEX, IECEx
ATEX-Kennzeichnung:
II 2 G Ex db eb IIC T4/T5/T6 Gb
II 2 G Ex db eb IIC T4/T5/T6 Gb
II 2 D Ex tb IIIC T85oCDb
IECEx-Bezeichnung:
Gehäusematerial: GRP
Knopfgröße: Ø 97 mm
Zulässige Umgebungstemperatur: -40°C bis +55°C
Schutzart: IP66
Nennspannung: 440 V
Angewandte Schutzfunktionen: Überlast; Phasenausfall; Kurzschluss; thermisch; Unterspannung (optional);
Einstellbereich der Überlastauslösung: 0,1 bis 25 A
Schaltleistung des Motors in der Kategorie AC3: bis zu 440 V / 25 A
Hauptkontakte: 1 – 10 mm² (6 – 10 mm² mit Spannzangen)
Hilfskontakte: 1 – 2,5 mm²
Kapazität der Hilfskontakte: AC15 1 A / 230 V
Nennschaltleistung: hoch (bis zu 65 kA)
Preis:
5 Arten von Sicherheit – 100%, wie sie von den großen Marktteilnehmern angeboten werden
01/ ÜBERLASTUNG
02/ KURZSCHLUSSSCHUTZ
03/ THERMISCH
04/ PHASENVERLUST
05/ UNDERVOLTAGE (optional)
Überlastungsschutz
Die Motorschutzschalter für explosionsgefährdete Bereiche verfügen über einen eingebauten Überlastschutz, der den Motor nicht nur vor langfristiger Überlastung, sondern auch vor häufigen Neustarts oder kurzzeitigen Überlastungen schützt, die zur Überhitzung der Wicklungen führen können. Die Motorschutzschalter sind mit einem einstellbaren Überlastschutz im Bereich von 0,1-25 A erhältlich. Das Gerät ist für den Betrieb mit 440 V ausgelegt.
Praktischer Aspekt:
Schützt den Motor vor einer langanhaltenden Überlastung über der Nennleistung, die zu einer Überhitzung der Wicklungen, Beschädigung der Isolierung und verkürzter Lebensdauer führen könnte.
Technisches Funktionsprinzip:
Wird meist durch ein Bimetallelement oder Temperatursensoren in den Wicklungen realisiert. Ein Stromanstieg erwärmt das Messelement, und bei Erreichen der festgelegten Temperatur wird der Stromkreis mechanisch unterbrochen.
Praktisches Beispiel:
Bei einem Förderband schaltet der Überlastschutz den Motor ab, wenn das Band durch ein Hindernis blockiert wird, bevor die Wicklungen durchbrennen.
Einstellbereiche (0,1 – 25 A)
Die Voreinstellung des geeigneten Auslösestromwerts erfolgt in der Produktionsphase entsprechend den Anforderungen des Kunden und der Anwendung des jeweiligen Leistungsschalters. Es ist auch möglich, den Bereich direkt vor Ort einzustellen.
Die Werte der Überlastungsbereiche finden Sie in der untenstehenden Konfigurationstabelle.
Phasenausfallschutz
Praktischer Aspekt:
Verhindert, dass ein Drehstrommotor bei Ausfall einer Phase weiterläuft, was zu einer ungleichmäßigen Belastung der Wicklungen, erhöhter Stromaufnahme in den verbleibenden Phasen und Beschädigungsgefahr führen würde.
Technisches Funktionsprinzip:
Das Steuergerät überwacht das Vorhandensein aller drei Phasen. Fehlt eine Phase, wird die Stromversorgung des Motors sofort unterbrochen.
Praktisches Beispiel:
In einer industriellen Pumpstation schaltet der Phasenausfallschutz die Pumpe ab, wenn eine Phase ausfällt, um Überhitzung und Defekt zu verhindern.
Kurzschlussschutz
Praktischer Aspekt:
Schützt Motor, Kabel und Steuergeräte vor den Folgen von Kurzschlüssen, die die Installation zerstören oder Brände verursachen können.
Technisches Funktionsprinzip:
Verwendet einen elektromagnetischen Auslöser, der auf einen plötzlichen, sehr hohen Stromanstieg reagiert. Das starke Magnetfeld zieht den Mechanismuskern an und trennt sofort die Kontakte.
Praktisches Beispiel:
Bei einem Kompressormotor trennt der Kurzschlussschutz die Stromversorgung nach einem Isolationsfehler der Wicklung innerhalb eines Sekundenbruchteils, um Lichtbogenschäden zu verhindern.
Thermoschutz
Praktischer Aspekt:
Schützt den Motor vor Überhitzung, unabhängig von der Ursache — Überlast, schlechte Belüftung, hohe Umgebungstemperatur oder mechanische Probleme.
Technisches Funktionsprinzip:
Temperatursensoren (z. B. PTC-Thermistoren oder Thermoschalter) sind in die Motorwicklungen integriert. Beim Erreichen der Grenztemperatur wird der Motor abgeschaltet oder der Motorschutzschalter ausgelöst.
Praktisches Beispiel:
Bei einem Lüfter in einem Hochtemperaturbereich schaltet der Temperatursensor den Antrieb ab, wenn die Wicklungstemperatur den sicheren Wert überschreitet.
Unterspannungsauslösung (U)
Optional können Motorschutzschalter, die für den Einsatz in explosionsgefährdeten Bereichen vorgesehen sind, mit einem Unterspannungsauslöser ausgestattet werden, der das Gerät automatisch abschaltet, wenn die Versorgungsspannung unter ein sicheres Niveau fällt. Dadurch werden sowohl der Motor selbst als auch andere Anlagenteile vor den Auswirkungen instabiler Stromversorgungsbedingungen geschützt. Wichtig ist, dass der Schalter verhindert, dass der Motor automatisch wieder anläuft, wenn die Spannung wiederkehrt, was für die Sicherheit in Ex-Zonen wichtig ist.
Praktischer Aspekt:
Verhindert, dass der Motor bei zu niedriger Spannung betrieben wird, was zu erhöhtem Strom, verringertem Drehmoment und Überhitzung der Wicklungen führen könnte.
Technisches Funktionsprinzip:
Die Messeinrichtung überwacht ständig den Spannungswert. Sinkt dieser unter den eingestellten Schwellenwert, trennt der Mechanismus den Stromkreis und verhindert einen Neustart, bis die richtige Spannung wieder anliegt.
Praktisches Beispiel:
In einer Verpackungslinie schaltet der Unterspannungsschutz den Fördermotor ab, wenn die Spannung so weit absinkt, dass er im Zyklus stehen bleiben und beschädigt werden könnte.

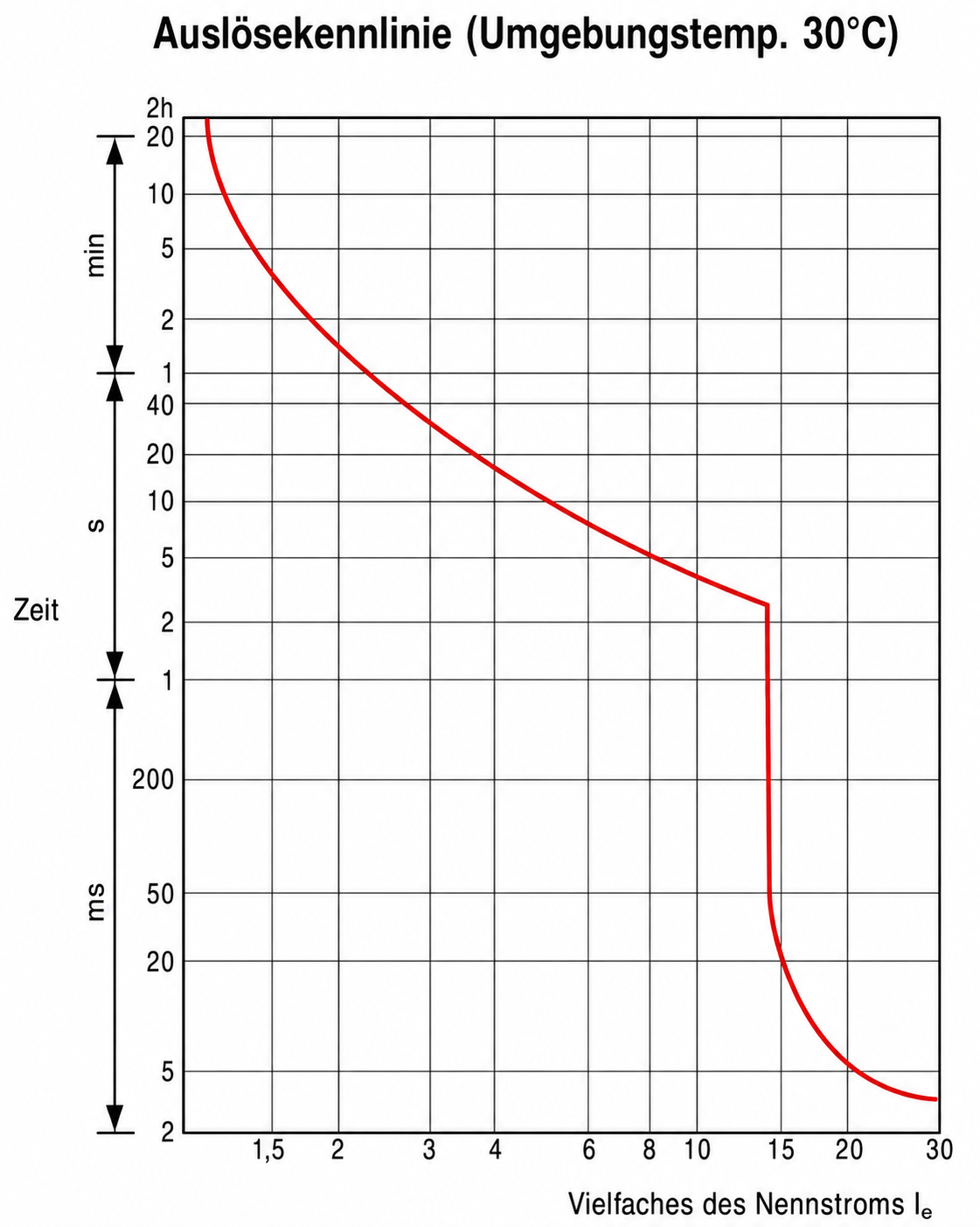

Auslösecharakteristiken für Überlastungen
Die Grafik zeigt die Abhängigkeit der Auslösezeit vom Stromwert (ausgedrückt als Vielfaches des NennstromsIn) bei einer Umgebungstemperatur von 30°C. Diese Kennlinie bietet ein effektives Ansprechverhalten sowohl für leichte als auch für schwere Überlastungen:
für hohe Überlastungen (z. B. 8-10 ×In) – in Millisekunden,
bei geringen Überlastungen (1,2-2 ×In) tritt die Reaktion erst nach einigen Minuten ein.
Motorschutzschalter für explosionsgefährdete Bereiche
HARDO Motorschutzschalter der Serie HCS1P sind für den Betrieb in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22 ausgelegt. Ihre primäre Schutzart im Rahmen der Explosionssicherheit ist der Ex e-Schutz (d.h. verstärkte Konstruktion). Darüber hinaus verfügen die Ex HARDO Motorschutzschalter über einen Überlastschutz und können mit einem Unterstromschutz und Hilfskontakten (1NO + 1NC) ausgestattet werden
Die Ex HCS1P Motorschutzschalter zeichnen sich durch ihr hohes Bemessungsschalt- und Ausschaltvermögen aus – bis zu 65 kA, was einen effektiven Betrieb auch in Anlagen mit hoher Kurzschlussenergie gewährleistet. Für die Motorsteuerung in der Kategorie AC3 kann das Gerät Lasten bis zu 440 V / 25 A bewältigen.
Funktionsprinzip basierend auf dem Schaltplan
Das Diagramm zeigt die grundlegenden Anschlüsse der Hauptstromkreise (L1, L2, L3 – T1, T2, T3), den Unterspannungsauslöser-Kontrollkreis und die Hilfskontakte (13-14 und 21-22). Wenn Spannung anliegt und der Stromkreis aktiviert ist, wird der Motor eingeschaltet. Bei einer Überlast oder einem Spannungsabfall unterbricht der Auslösemechanismus die Stromzufuhr. Die Betriebskontaktkategorie ist AC-3
Die Hauptklemmen sind für Leiter mit einem Querschnitt von 1 bis 10 mm² (bzw. 6-10 mm² bei Verwendung von Spannzangen) geeignet und ermöglichen eine flexible Anpassung an verschiedene Installationen.
Hilfskontakte 1NO + 1NC
Ex-Motorschutzschalter können mit Hilfskontakten (ein Schließer und ein Öffner) ausgestattet sein, die unabhängig von den Hauptschienen sind und für Folgendes verwendet werden können:
Übertragung des Betriebszustandssignals des Leistungsschalters an ein übergeordnetes System (z. B. SPS),
Aktivierung von optischen oder akustischen Signalen,
die Inbetriebnahme anderer Geräte im System zu blockieren.
Die Kategorie der Hilfskontakte ist AC15 (1 A/230 V). Die Klemmen für die Hilfskontakte ermöglichen den Anschluss von Drähten mit einem Querschnitt von 1 bis 2,5 mm².
Schaltergehäuse: Robustheit und Sicherheit
Das Gehäuse des Motorschutzschalters für explosionsgefährdete Bereiche ist aus ungesättigtem Polyesterharz gefertigt. Verstärkt mit Glasfasern und mineralischen Füllstoffen schmilzt das Gehäuse nicht, tropft nicht und entwickelt im Falle eines Brandes keinen übermäßigen Rauch. Das Produkt enthält keine Halogene, Schwermetalle oder Stoffe, die in der SVHC-Liste der REACH-Verordnung aufgeführt sind.
Das Gehäuse bietet eine hohe mechanische und chemische Beständigkeit.
Das Material des Außengehäuses enthält Zusätze zur Verringerung der Elektrifizierung, wodurch die Gefahr der Entzündung explosiver Atmosphären durch elektrostatische Entladungen ausgeschlossen wird.
Konfiguration
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
2 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01211 |
|
2 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01221 |
|
2 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01231 |
|
2 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01241 |
|
2 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01251 |
|
2 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01261 |
|
2 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01271 |
|
2 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01281 |
|
2 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01291 |
|
2 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01301 |
|
2 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01311 |
|
2 X M32 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01321 |
|
2 X M32 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
NO |
HCS1P 252616 S01331 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01212 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01222 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01232 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01242 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01252 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01262 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01282 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01292 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01302 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01312 |
|
2 x M32 + 1 x M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01322 |
|
2 x M32 + 1 x M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
NO |
HCS1P 252616 S01332 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
3 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01213 |
|
3 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01223 |
|
3 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01233 |
|
3 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01243 |
|
3 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01253 |
|
3 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01263 |
|
3 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01272 |
|
3 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01283 |
|
3 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01293 |
|
3 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01303 |
|
3 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01313 |
|
2 X M32 + 1 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01323 |
|
2 X M32 + 1 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
NO |
YES |
HCS1P 252616 S01333 |
|
GLANDS
|
OVERLOAD PROTECTIONS
|
PHASE LOSS PROTECTION
|
SHORT CIRCUIT PROTECTION
|
THERMAL PROTECTION |
UNDERVOLTAGE PROTECTION |
AUXILIARY CONTACTS NO + NC |
ORDER NUMBER |
|---|---|---|---|---|---|---|---|
|
4 x M25 |
YES (0,1 – 0,16 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01214 |
|
4 x M25 |
YES (0,16 – 0,25 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01224 |
|
4 x M25 |
YES (0,25 – 0,4 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01232 |
|
4 x M25 |
YES (0,4 – 0,63 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01234 |
|
4 x M25 |
YES (0,63 – 1,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01244 |
|
4 x M25 |
YES (1,0 – 1,6 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01254 |
|
4 x M25 |
YES (1,6 – 2,5 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01264 |
|
4 x M25 |
YES (2,5 – 4,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01274 |
|
4 x M25 |
YES (4,0 – 6,3 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01284 |
|
4 x M25 |
YES (6,3 – 10,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01304 |
|
4 x M25 |
YES (10,0 – 16,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01314 |
|
2 X M32 + 2 X M25 |
YES (16,0 – 20,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01324 |
|
2 X M32 + 2 X M25 |
YES (20,0 – 25,0 A) |
YES |
YES |
YES |
YES |
YES |
HCS1P 252616 S01334 |
- Ostania cyfra numeru zamówieniowego:
- 1 – wersja podstawowa bez wyzwalacza podnapięciowego oraz styków pomocniczych
- 2 – wyzwalacz podnapięciowy
- 3 – styki pomocnicze 1N0 + 1 NC
- 4 – wyzwalacz podnapięciowy i styki pomocnicze 1N0 + 1 NC
Bescheinigungen
Herunterladen
PDF: ATEX-Bescheinigungen (Control Stations Plus)
PDF: IECEx-Bescheinigungen (Control Stations Plus)
Anforderungen der ATEX-Richtlinie für Motorstecker
Elektromotoren, die in explosionsgefährdeten Bereichen eingesetzt werden, müssen gemäß der ATEX-Richtlinie (2014/34/EU) und den Normen IEC 60079-14 und EN 60079-0 besonders gegen Überlastungen und Kurzschlüsse geschützt werden.
Gefahren, die Motoren betreffen
Überlastungen und Kurzschlüsse können zu einer übermäßigen Erwärmung der Motorwicklungen, Schäden an der Isolierung sowie zu Lichtbögen und Funkenbildung führen. Bei Vorhandensein von explosiven Gemischen (Gase, brennbare Flüssigkeitsdämpfe oder Staub) kann dies zur Zündung einer explosiven Atmosphäre führen.
Wie man Ausrüstung auswählt
Alle elektrischen Geräte, die in einem explosionsgefährdeten Bereich betrieben werden, müssen unter Berücksichtigung der spezifischen Anforderungen, die sich aus der Ex-Zonen-Einstufung und der Gerätekategorie ergeben, konzipiert, ausgewählt und installiert werden.
Motorschalter als letztes Steuerelement im Antriebssystem
Das gesamte Antriebssystem muss den Anforderungen der Temperaturklasse (z. B. T3, T4) entsprechen und für die Art der Zone (0, 1, 2 für Gase oder 20, 21, 22 für Stäube) und die Explosionsgruppe angemessen dimensioniert sein.
Verringerung des Entzündungsrisikos
Diese Schutzmaßnahmen reduzieren effektiv das Zündrisiko und sorgen für einen sicheren, zuverlässigen und vorschriftsmäßigen Betrieb von elektrischen Antrieben in explosionsgefährdeten Bereichen.
