Produktmerkmale
Ausgezeichnetes Preis-Leistungs-Verhältnis
Bis zu 4 Kabelverschraubungen M20 oder M25 für eine einfache Installation
Durchgangsverdrahtung ohne Verteilerdosen
Kann als Notbeleuchtung verwendet werden (optional)
Diffusor und interne Montageplatte an Scharnieren (keine losen Teile)

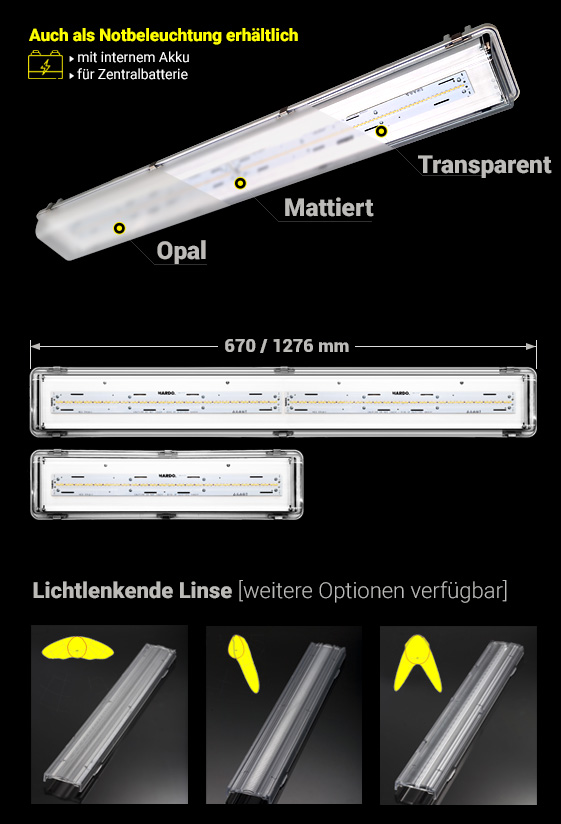

3 Diffusoren für unterschiedliche Lichtkegel
Sehr hohe Effizienz (von 141 bis 181 lm/W)
Linsen, die den Lichtstrahl lenken (optional)
Downloads
Technische Daten
Photometric data: see details below
Zertifizierung: ATEX, IECEx, CNBOP
ATEX marking:
II 2 D Ex tb IIIC T70 °C Db
II 3 G Ex ec IIC T4 Gc IECEx designation:
Material des Gehäuses: GRP
Material des Diffusors: UV-stabilisiertes PC (Polycarbonat)
Diffusor in drei Versionen: klar / opal / mattiert
Stoßfestigkeit: HOCH (gemäß EN IEC 60079-0)
Schutzart: IP66 / IP67
Farbtemperatur:4000 K (optional: 3000K oder 5000 K)
CRI: >80 (optional: >70 oder >90)
Umgebungstemperatur: -40°C – +50°C (ATEX)
Preis
ATEX OptiLine-Leuchten bieten ein sehr gutes Preis-Leistungs-Verhältnis und können dank der implementierten Lösungen auch die Endkosten der Beleuchtungsinstallation deutlich senken. Sende eine unverbindliche Anfrage, um dich über die Kosteneffizienz unserer Leuchten zu informieren.
Hohe Effizienz
Schnelles Öffnen
Keine losen Teile
Zwei Längen
Greitas ir ekonomiškas šviestuvų montavimas:
ATEX “OptiLine” šviestuvas yra su pralaidžiais laidais ir dviem lengvai pasiekiamomis maitinimo jungtimis, esančiomis abiejuose šviestuvo galuose. Šviestuvo korpuse telpa iki 4 kabelių įvorių M20 arba M25. Tokie sprendimai leidžia atsisakyti brangių Ex klasės jungiamųjų dėžučių, taip pat sumažinti maitinimo kabelių ir kabelių lovelių sąnaudas. Tuo tarpu didesnis M25 įvadas suteikia galimybę lanksčiai naudoti įvairių gamintojų kabelius, įskaitant storesnius nedegius kabelius, taip pat kabelius su didesnio skersmens laidininkais, kad būtų sumažinti įtampos kritimai per atstumą.
- jungti šviestuvus pralaidumo būdu.
- pašalinti jungiamąsias dėžutes
- sumažinti maitinimo kabelio suvartojimą
- sumažinti kabelių dėklų ir pakabų naudojimą
- sutrumpinti šviestuvo montavimo laiką
- mažesnės apšvietimo įrengimo išlaidos.
Nukreipkite šviesą taip, kaip jums reikia
iki 22 papildomų objektyvų
lengvai apšviesti pagrindines sritis.
išvengti kliūčių.
vienas šviestuvas, kelios šviesos kryptys
Lengvas objektyvo keitimas
Montuokite greitai ir saugiai – jokių atsilaisvinusių dalių:
didelė erdvė viduje palengvina maitinimo prijungimą
rankomis atsukite varžtus, kad greitai pasiektumėte elektroniką.
atidarytas difuzorius nenukrenta dėl vyrių
atvira plokštelė su LED moduliu nenukrenta dėl vyrių.
visi tvirtinimo įtaiso komponentai yra tarpusavyje sujungti.
Beschreibung
Konstruktion
Die ATEX-Leuchte der OptiLine-Serie ist mit einem hocheffizienten LED-Modul ausgestattet. Je nach Ausführung kann sie sowohl als Allgemeinbeleuchtung als auch als Notbeleuchtung eingesetzt werden. Das Gehäuse besteht aus glasfaserverstärktem Polyester (GFK), während der Diffusor aus UV-stabilisiertem Polycarbonat gefertigt ist. Der Diffusor der Leuchte ist in drei Varianten erhältlich: transparent, mattiert und opal. Die Ex OptiLine-Leuchte ermöglicht die Verwendung von Linsen, mit denen sich die Lichtrichtung leicht ändern lässt.
Die Durchgangsverdrahtung mit zwei Stromanschlüssen sowie die Möglichkeit, bis zu vier M20- oder M25-Kabelverschraubungen zu verwenden, ermöglicht es, das Gerät in verschiedenen Konfigurationen anzuschließen , ohne dass Verteilerkästen verwendet werden müssen. Diese Lösung reduziert auch die Länge der Stromkabel und Kabeltrassen und ermöglicht die Verwendung von Kabeln verschiedener Hersteller und mit unterschiedlichen Querschnitten.
Die ATEX OptiLine-Leuchte hat keine losen Teile, die bei der Installation herunterfallen könnten. Der Diffusor und die interne Montageplatte sind über Scharniere mit dem Gehäuse verbunden, und die Diffusorklammern und die Schrauben der Montageplatte sind in das Gehäuse integriert.
Bewerbung
DieOptiLine ATEX-Leuchten sind sowohl für den Einsatz im Freien als auch in Innenräumen konzipiert. Sie wurden für den Einsatz in Zone 2 entwickelt, in der eine Explosionsgefahr durch Gase, Dämpfe oder Nebel brennbarer Flüssigkeiten besteht, die den Explosionsgruppen IIA, IIB oder IIC und den Temperaturklassen T4, T3, T2 und T1 zugeordnet sind. Außerdem sind sie für den Einsatz in den Zonen 21 und 22 geeignet, in denen eine Explosionsgefahr durch brennbare Stäube der Explosionsgruppen IIIA, IIIB oder IIIC mit einer Zündtemperatur einer 5 mm dicken Staubschicht von über 145°C besteht.
Die explosionsgeschützte OptiLine-Leuchte ist für den Einsatz unter rauen und gemäßigten Arbeitsbedingungen konzipiert. Ihre hohe Widerstandsfähigkeit gegen Chemikalien, mechanische Beschädigungen und Witterungseinflüsse macht sie zu einer ausgezeichneten Wahl für die Chemie-, Petrochemie-, Energie-, Holzverarbeitungs- und Lebensmittelindustrie.
Er kann aber auch in Produktionsbetrieben und Lagerhallen eingesetzt werden, wo eine lange Lebensdauer und eine ATEX-, IECEx- und CNBOP-Zertifizierung erforderlich sind.
Elektrische und photometrische Daten
OptiLine 670 mm Länge und 20 W Leistung
OptiLine 670 mm Länge und 25 W Leistung
OptiLine 670 mm Länge und 30 W Leistung
OptiLine 1276 mm Länge und 38 W Leistung
OptiLine 1276 mm Länge und 48 W Leistung
OptiLine 1276 mm Länge und 58 W Leistung
Parametere beregnet für Temperatur 25oC, Zieltemperatur 4000K, CRI > 80. Toleranz +/- 5 %.

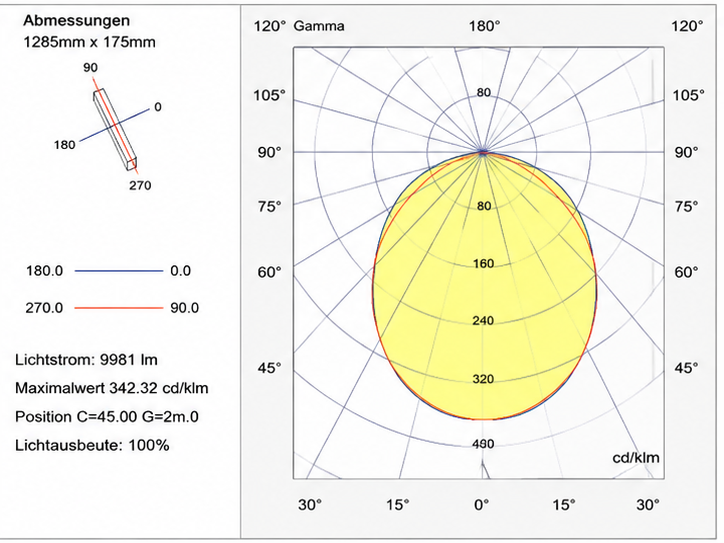

FROSTED Diffusor
Starkes, sanft gestreutes Licht ohne Blendung
9 981 lm ohne Blendung
Der intelligente Diffusor verhindert das Risiko von Blendung und Ermüdung der Augen.
Optimal für drinnen und draußen
Die beste Balance zwischen Lichtintensität und Blendfreiheit.

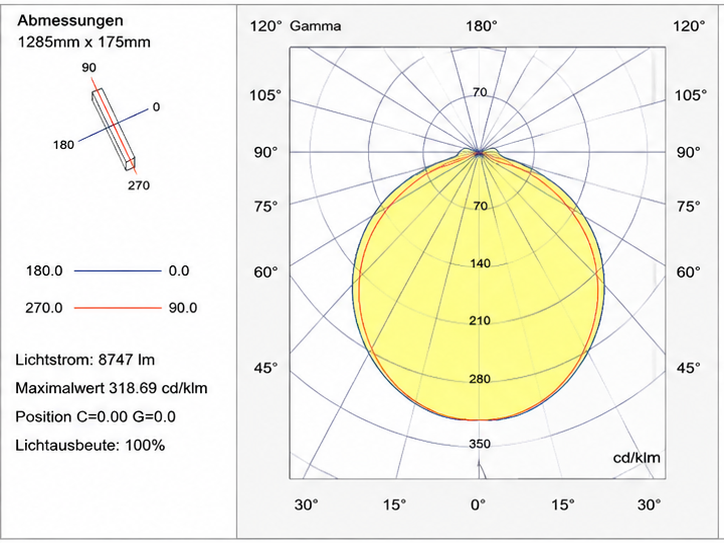

OPAL Diffusor
Eine Lösung für große Räume, in denen sich oft Menschen aufhalten.
Am besten für den Innenbereich geeignet
Keine Blendung, keine Ermüdung der Augen, sehr gute Farbwiedergabe
Beleuchtung für größere Flächen
Der spezielle Diffusor streut das Licht stark und macht es weich.

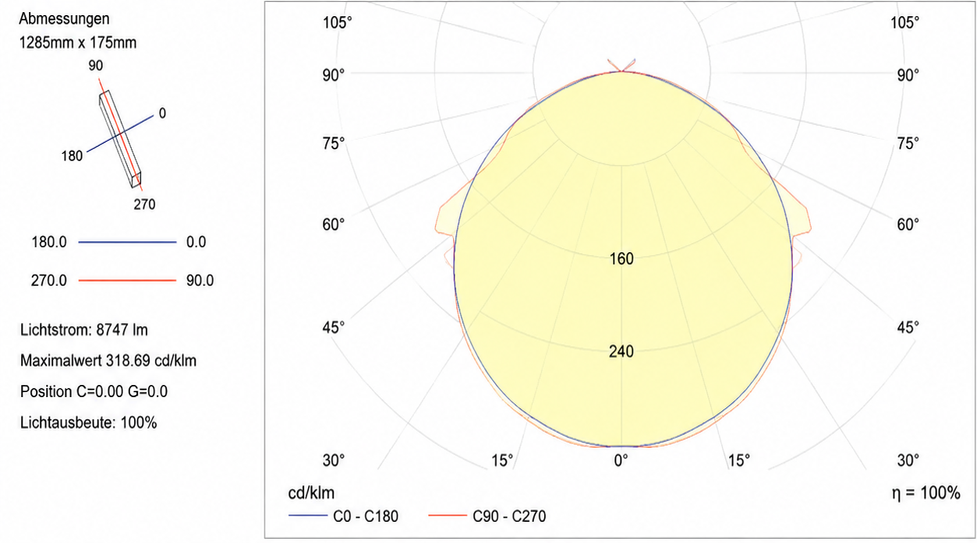

CLEAR Diffusor
Starke Ausleuchtung. Beste Effizienz. Die höchste Flexibilität.
Ausgezeichnete Leistung
Bis zu 10342 lm funktionieren perfekt im Freien.
Richte das Licht mit 22 Linsen
Außergewöhnliche Fähigkeit, die Richtung der Beleuchtung frei zu ändern.
Matmenys ir montavimo galimybės
| Armatūros tipas | L | L1 | B |
|---|---|---|---|
| OptiLine 60-********** | 670 | 400 | 173 |
| OptiLine 12-********** | 1276 | 800 | 173 |
| Matmenys priklauso nuo montavimo tipo | H | B1 |
|---|---|---|
| Lubų laikiklis D18 | 119 | 157 |
| Lubų laikiklis D40 | 143,7 | 200 |
| M8 akies varžtas pakabinamam montavimui | 154,2 | — |
| Stulpo laikiklis R50 | 156,2 | — |
| Sieninis laikiklis K45 | 184,7 | — |
| Lubų laikiklis C | 153,4 | — |
Visi matmenys nurodyti milimetrais (mm)
Lubų laikiklis D18
Lubų laikiklis D40
M8 akies varžtas montavimas su pakaba
Stulpo tvirtinimo laikiklis R50
Sieninis laikiklis K45
Lubų laikiklis C
Fotometrie
Herunterladen
Operating instructions
Download
Certificates
Download
Bescheinigungen
Herunterladen
Eksplozijos pavojaus zonų eksplotacinių šviestuvų kaina
EX šviestuvų, skirtų sprogimo pavojaus zonoms, įsigijimo kaina yra tik vienas iš daugelio veiksnių, lemiančių bendrą apšvietimo įrenginio statybos kainą. Daugeliu atvejų darbo jėga ir montavimo medžiagos, reikalingos tam pačiam apšvietimui įrengti, gali sudaryti nuo 20 iki 40 % galutinės kainos. Pasirinkę savo poreikiams optimalų ATEX šviestuvą, galite gerokai sumažinti įrengimo išlaidas, taigi ir bendrą investiciją.
Kodėl sprogimui atsparios lempos pasirinkimas turi įtakos įrengimo kainai
Prieš sukurdami “Ex fixtures OptiLine LED” seriją, daugelį metų projektavome ir įrenginėjome bendrąjį ir avarinį apšvietimą pramonėje, taip pat ir sprogimo pavojų keliančiose zonose. Įgyvendindami šias užduotis, naudojome įvairių gamintojų šviestuvus, todėl galėjome suprasti jų privalumus ir apribojimus, turinčius įtakos galutinei apšvietimo įrengimo kainai.
Paaiškėjo, kad šviestuvo pasirinkimas turėjo didelę įtaką montavimo paprastumui ir greičiui, taip pat sunaudojamų montavimo medžiagų, pavyzdžiui, kabelių trasoms tiesti skirtų dėklų, maitinimo kabelių ar paskirstymo dėžučių, kiekiui.
Reikėtų prisiminti, kad:
- Kalbame apie lempas, skirtas veikti sprogimo pavojaus zonose, todėl reikia naudoti kelis kartus brangesnes ATEX sertifikuotas jungiamąsias dėžutes.
- Daugeliu atvejų bendrieji šviestuvai veikia ir kaip avariniai šviestuvai, todėl reikia naudoti brangesnius nedegius maitinimo kabelius ir jungiamąsias dėžutes, o dažnai ir centrines baterijas, kurių kaina taip pat priklauso nuo šviestuve naudojamų sprendimų.
- Kai kuriose pramonės šakose reikalaujama nerūdijančio plieno montavimo medžiagų, todėl reikia naudoti brangesnes dėžes, dėklus ir kitus montavimo elementus.
Kaip pasirinkti buvusį šviestuvą
Kaip minėjome anksčiau, esame ne tik sprogimui atsparių šviestuvų gamintojai, bet ir projektuojame bei montuojame pramoninio apšvietimo sistemas. Patirtis šioje srityje leido mums nustatyti dažniausiai pasitaikančias šviestuvų montavimo problemas, kurios didina visų investicijų sąnaudas. Remdamiesi tuo, sukūrėme itin lankstų šviestuvą, skirtą sprogimo pavojaus zonų bendrajam ir avariniam apšvietimui, kartu išlaikydami priimtiną jo gamybos kainą.
Toliau pateikiame svarbiausius “OptiLine” šviestuvuose įdiegtus sprendimus, dėl kurių sumažėja investicijų į bendrąjį ir avarinį apšvietimą pramonėje sąnaudos. Tai įmanoma supaprastinus apšvietimo projektavimo procesą, jo įrengimą ir vėlesnį šviestuvų elektrinį bandymą.
Bendrasis ir avarinis apšvietimas viename šviestuve
“OptiLine LED” serijos “Ex” lempos gali veikti ir kaip bendrojo, ir kaip avarinio apšvietimo šviestuvai. Todėl nereikia kurti atskirų įrenginių, kad galėtumėte atlikti šias dvi funkcijas. Svarbu tai, kad šviestuvas su avarinio režimo funkcija gali būti maitinamas iš centrinio akumuliatoriaus (OptiLine CBX/CBY modelis) arba iš šviestuve įmontuotų akumuliatorių (OptiLine A1 modelis).
EX lempos su plačiu šviesos galios diapazonu
“OptiLine” bendrojo apšvietimo šviestuvai, kurie taip pat atlieka avarinio apšvietimo funkciją, yra dviejų ilgių (670 ir 1276 mm) ir šešių galingumų (20, 25, 30, 38, 48, 58 W). Kartu su 3 skirtingo permatomumo dangčio difuzoriais (išsami informacija toliau) gaunama net 18 skirtingų šviesos galios verčių – nuo 2900 iki daugiau kaip 10000 lm.
Vienas šviestuvas, trys skirtingi difuzoriai įvairioms reikmėms
“OptiLine” serijos “General Ex” LED šviestuvuose, kurie gali būti naudojami ir kaip avariniai šviestuvai, galima rinktis iš trijų skirtingų difuzorių: skaidraus, matinio ir opalinio. Kiekvienas iš jų pasižymi skirtingomis šviesos pralaidumo savybėmis.
- Skaidrūs difuzoriai: paprastai skirti patalpoms, kuriose reikia labai didelės šviesos galios. Dažniausiai naudojami lauke arba didelėms vidaus patalpoms apšviesti.
- Matiniai difuzoriai: puikus sprendimas lauko erdvėms, kuriose reikia sumažinti akinimo pavojų. Taip pat tinka vidaus patalpoms, kur šviesos galia būtina, bet reikia mažesnio akinimo.
- Opaliniai difuzoriai: užtikrina malonų, išsklaidytą apšvietimą be akinimo pavojaus. Tai puikus pasirinkimas vidaus patalpoms, kuriose svarbiausia ir geras apšvietimas, ir darbuotojų komfortas.
Tai suteikia neįtikėtino lankstumo šviesos paskirstymo ir lempos charakteristikų atžvilgiu.
Didelis mechaninis atsparumas ir IP klasė
Didelis atsparumas smūgiams pagal EN IEC 60079-0 standartą patvirtina, kad šviestuvas yra patvarus ir atsparus mechaniniams pažeidimams. Be to, aukšta IP klasė (IP66/67) užtikrina aukščiausią korpuso ir difuzoriaus kokybę, garantuojančią ilgalaikį jų veikimą.
Apšvietimo krypties keitimas per lęšius
“Ex OptiLine” šviestuve galima naudoti lęšius, kuriais galima keisti lempos apšvietimo kryptį. Tai dar viena savybė, galinti gerokai supaprastinti montavimo procesą ir sumažinti išlaidas. Tačiau kaip tai veikia?
Jei reikia apšviesti tam tikras vietas, pavyzdžiui, vožtuvą, gesintuvą ar jungiklį, dažniausiai reikia naudoti specialius laikiklius, kurie visą šviestuvą nukreipia į tikslą. Tai gali be reikalo apsunkinti montavimą ir dažnai padidinti jo kainą. ATEX “OptiLine” šviestuvui nereikia jokių papildomų montavimo priedų. Jį montuojate įprastu būdu lengvai prieinamoje vietoje su atitinkamu šviesą nukreipiančiu lęšiu. Galite rinktis net iš 22 skirtingų tipų lęšių.
Naudojimas kaip aukšto lygio šviestuvas
Specialus fokusavimo lęšis sukoncentruoja šviesos spindulį, todėl šviestuvus galima montuoti didesniame aukštyje. Daugeliu atvejų tai leidžia naudoti “OptiLine” šviestuvus kaip aukštuminius šviestuvus. Tai, savo ruožtu, leidžia tam tikroje erdvėje naudoti vieno tipo šviestuvus, nereikalaujant specialių konstrukcijų, kad būtų galima sumažinti montavimo tašką. Visa tai lemia mažesnes investicijų ir priežiūros išlaidas.
Pritaikoma avarinės šviesos išvestis
Kiekvienas šviestuvas avariniu režimu gali turėti skirtingą šviesos srautą. Šis sprendimas padidina lankstumą projektuojant apšvietimo įrenginį, todėl sumažėja įrengimo sąnaudos.
Pavyzdžiui, užuot reguliavus tam tikro ploto apšvietimo lygį brangiomis valdymo sistemomis ar šviestuvų montavimo aukščiu, pakanka nustatyti kiekvieno šviestuvo šviesos srauto galią atskirai.
Prijungti šviestuvus pagal poreikį ir sutaupyti
Daugelyje šviestuvų yra didelių apribojimų, susijusių su kabelių lizdų, kuriuos galima montuoti ant korpuso, skaičiumi ir dydžiu. Patys brangiausi montavimo požiūriu yra šviestuvai su vienu vieno dydžio riebokšliu arba net su gamykliniu maitinimo kabeliu.
Panagrinėkite situaciją, kai palei sieną reikia sumontuoti dešimtis šviestuvų. Jei šviestuvas turi tik vieną kabelio įvorę, būtina naudoti ATEX jungiamąsias dėžutes, kurios paprastai yra kelis kartus brangesnės už standartinį sprendimą. Be to, taikant šį metodą reikia sunaudoti daugiau maitinimo kabelių ir kabelių lovelių.
Tačiau jei šviestuvas turi dvi kabelių movas vienoje pusėje, maitinimo kabelį galima nutiesti tiesiai iš vieno šviestuvo į kitą, nenaudojant jungiamųjų dėžučių. Taikant šį metodą taip pat reikia mažiau kabelių ir kabelių lovelių. Visa tai leidžia apčiuopiamai sutaupyti. Tokių scenarijų, kai dėl papildomų kabelių riebokšlių sutaupoma, pramonėje yra daug.
Todėl “Ex OptiLine” tvirtinimo įtaisas leidžia įrengti iki 4 kabelių įvorių M20 arba M25 (po dvi iš kiekvienos pusės).
Didesnis kabelio įvadas laikiklyje = daugiau laisvės renkantis kabelį
Galimybė “OptiLine” sprogimui atsparioje armatūroje naudoti M25 kabelių movas leidžia naudoti didesnio skerspjūvio kabelius. Tai suteikia laisvę pasirinkti jų gamintoją ir galimybę naudoti storesnius nedegius kabelius.
Didesnio skersmens riebokšlis taip pat leidžia naudoti kabelius su didesnio skerspjūvio laidais, kad sumažėtų įtampos kritimai per ilgį. Tai ypač svarbu avarinio apšvietimo šviestuvams, kurių kabeliai gali veikti aukštesnėje nei 600 °C temperatūroje.
Greitas ir saugus “Ex” šviestuvų montavimas
Dar vienas sprogimui atsparių šviestuvų privalumas – apgalvota konstrukcija be laisvų komponentų. Kaip tai veikia? Šviestuvo difuzorius ir vidinė montavimo plokštė, ant kurios yra LED modulis, yra atlenkiami.
Atidarant difuzorių reikia atkabinti vienoje lempos pusėje esančius metalinius užraktus (kitoje pusėje esantys užraktai veikia kaip vyriai, todėl difuzorius gali nenukristi). Kadangi tai yra ATEX sertifikuotas šviestuvas, pagal taisykles šiam veiksmui atlikti reikia įrankio. Siekdami, kad tai būtų kuo paprasčiau, suprojektavome užsegimus taip, kad juos būtų galima atidaryti vienu atsuktuvo judesiu.
Svarbu tai, kad prireikus difuzorių galima visiškai atskirti nuo korpuso.
Norėdami atidaryti montavimo plokštę, tiesiog atsukite du lengvai pasiekiamus varžtus. Tai galite padaryti rankomis arba atsuktuvu, nes jų galvutės yra specialios konstrukcijos. Svarbu tai, kad mes čia naudojame vadinamuosius užspaudžiamus varžtus, t. y. kartą atsukti jie lieka montavimo plokštėje. Toks atviras tvirtinimo įtaisas suteikia patogią prieigą prie elektrinių komponentų, įskaitant kabelių jungtis, kad būtų galima greitai prijungti maitinimą.
Užtikrinimas, kad montuojant šviestuvą jokia jo dalis nenukris, yra ne tik patogus, bet ir saugus elementas. Atsitiktinai į technologinį įrenginį įkritęs pamestas varžtas gali ne tik užteršti gaminį, bet ir tapti įrangos gedimo priežastimi arba, kraštutiniu atveju, mechaninių kibirkščių šaltiniu, galinčiu prisidėti prie sprogusios atmosferos užsidegimo.
LED šviestuvai, skirti sprogimo zonoms
Sprogimui atsparūs “OptiLine” serijos šviestuvai yra sertifikuoti pagal ATEX ir IECEx, todėl juos galima naudoti 21, 22 (dulkės) ir 2 (dujos, degių skysčių garai) zonose, kuriose gresia sprogimo pavojus.
Kas yra ATEX / IECEx “OptiLine” šviestuvai
ATEX / IECEx “OptiLine” šviestuvai – tai specifinis apšvietimo gaminių tipas, kuriame suderintos ATEX ir IECEx standartų savybės ir sertifikatai. Šie šviestuvai suprojektuoti ir pagaminti taip, kad atitiktų tiek ATEX, tiek IECEx standartuose nustatytus saugos reikalavimus ir taisykles, skirtas naudoti potencialiai sprogioje aplinkoje. Juose įmontuoti didelio efektyvumo šviesos diodų šviesos šaltiniai ir jie tinka tiek pagrindiniam, tiek avariniam apšvietimui. Žymuo “ATEX / IECEx OptiLine” reiškia, kad šiems šviestuvams suteikti ATEX ir IECEx sertifikatai, užtikrinantys jų atitiktį aukščiausiems saugos standartams, taikomiems pavojingoje aplinkoje.
Kodėl verta naudoti ATEX / IECEx “OptiLine” šviestuvus
ATEX / IECEx “OptiLine” šviestuvai turėtų būti naudojami aplinkoje, kurioje yra potencialiai sprogi aplinka, nes jie yra specialiai suprojektuoti ir sertifikuoti, kad užtikrintų saugą ir atitiktį griežtoms taisyklėms. Šie šviestuvai užtikrina energiją taupantį apšvietimą, ilgaamžiškumą sudėtingomis sąlygomis ir universalumą tiek pagrindinio, tiek avarinio apšvietimo reikmėms. Juos naudodamos organizacijos gali teikti pirmenybę savo darbuotojų saugai, laikytis teisės aktų reikalavimų ir naudotis patikimais ir efektyviais apšvietimo sprendimais pavojingose vietose.
