ATEX-explosionsgeschützte Steckdosen: 16 A | 32 A | 63 A | 125 A
ATEX-Kennzeichnung
II 2 G Ex db eb IIC T6….T4 Gb
II 2 D Ex tb IIIC T80 °C Db
Technische Daten
Downloads
Ein Vergleich mit Marken aus Deutschland, Italien und Kroatien ergab einen durchschnittlichen Preisunterschied von 30 Prozent, ohne dass dabei ein Unterschied in der Verarbeitungsqualität erkennbar war.
Wir füllen unseren Lagerbestand laufend auf, um sicherzustellen, dass die beliebtesten Varianten sofort verfügbar sind.
Wir entwickeln und fertigen Steckdosen-Sets und Verteilerkästen für Ex-Bereiche, die genau auf die Anforderungen der jeweiligen Installation zugeschnitten sind.
Sind unsere Produkte von hoher Qualität? Vereinbare einen Termin in unserem Vorführzentrum und vergleiche sie mit den Lösungen anderer Unternehmen.
PREISE ANZEIGEN / VERTRIEBSPARTNER WERDEN

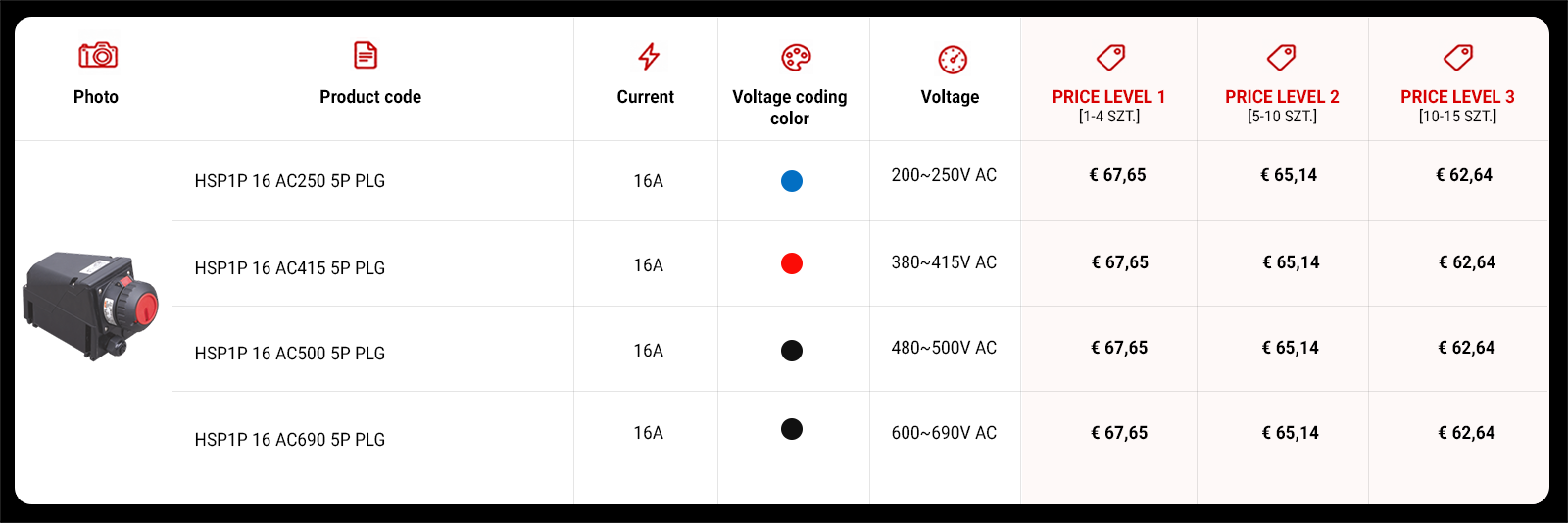

Preisliste für Ex-Steckdosen und -Stecker
Ausführung der
explosionsgeschützte HARDO HSP1P-Steckdosen
Robustes GFK-Gehäuse: Glasfaserverstärkter Kunststoff sorgt für Schlagfestigkeit, Korrosionsbeständigkeit und Widerstandsfähigkeit gegenüber rauen industriellen Bedingungen.
Antistatische Eigenschaften: Spezielle Zusatzstoffe im Gehäusematerial verringern das Risiko elektrostatischer Funkenbildung.
Schlag- und abriebfester Steckdosenanschluss: Die Kombination aus Polyamid 66 und Polycarbonat sorgt für hohe Schlag- und Abriebfestigkeit beim Ein- und Ausstecken des Steckers.
Leistungsschalter mit Auslösesperre: Beim Einstecken des Steckers fließt kein Strom. Der Stromkreis wird erst geschlossen, wenn die Steckdose eingeschaltet wird: bei den 16-A- und 32-A-Modellen durch Drehen des Steckers und bei den 63-A- und 125-A-Modellen durch Drehen des Knopfes am Gehäuse. Während des Betriebs ist der Stecker in der Steckdose verriegelt und kann erst nach dem Ausschalten der Stromversorgung entfernt werden. Das verringert das Risiko eines gefährlichen Lichtbogens.
Reinigung der Kontakte: Speziell geformte Kontakthülsen entfernen beim Anschließen Schmutz von den Steckerstiften.
Mit einem Vorhängeschloss verschließbare Abdeckung: Schützt die Steckdose vor Verschmutzung und unbefugter Nutzung.
Steckdosen-Sets für Ex-Bereiche
Reparatursteckdosen-Set für Ex-Bereiche
Diese Lösung ermöglicht den Anschluss von Standardsteckern von Nicht-Ex-Geräten wie Bohrmaschinen, Schleifmaschinen und Industriestaubsaugern. Das ist besonders bei Renovierungsarbeiten wichtig, da die verwendeten Werkzeuge oft keine ATEX-Zertifizierung haben und ihre Stecker nicht in zertifizierte Ex-Steckdosen passen.
Das Set enthält einen ATEX-zertifizierten Schalter mit einem Verriegelungsmechanismus für bis zu drei Vorhängeschlösser sowie ein Modul mit Sicherheitsfunktionen und Industriesteckdosen, untergebracht in einem ATEX-zertifizierten, antistatischen GFK-Gehäuse.
Im Normalbetrieb trennt der Schalter die Stromversorgung von den Nicht-Ex-Teilen. Der Betrieb ist erst möglich, nachdem die Freigabe erteilt und die physische Verriegelung entfernt wurde.
Ex-Steckdosen-Set
Eine Lösung mit ähnlichem Verwendungszweck, die jedoch vollständig in der Ex-Ausführung gefertigt ist. Das bedeutet, dass das Set während des normalen Betriebs der Anlage, auch in Ex-Bereichen, verwendet werden kann und ATEX/IECEx-zertifizierte Geräte mit Strom versorgen kann – ihre Stecker sind mit den verwendeten Ex-Steckdosen kompatibel.
Das Set lässt sich je nach Anwendungsanforderungen konfigurieren, z. B. mit oder ohne Hauptschalter.
Skrzynki łączeniowe
Ex-geschützte Wandsteckdosen für 16 A Stromstärke
POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|
2P | HSP1P 16 AC25 2P W-SCT HSP1P 16 DC25 2P W-SCT HSP1P 16 AC50 2P W-SCT HSP1P 16 DC50 2P W-SCT | 🟣 20~25V AC 🟣 20~25V DC ⚪ 36~50V AC ⚪ 36~50V DC | Download |
3P (2P + PE) | HSP1P 16 AC25 3P W-SCT HSP1P 16 DC25 3P W-SCT HSP1P 16 AC50 3P W-SCT HSP1P 16 DC50 3P W-SCT HSP1P 16 AC130 3P W-SCT HSP1P 16 AC250 3P W-SCT HSP1P 16 DC250 3P W-SCT | 🟣 20~25V AC 🟣 20~25V DC ⚪ 36~50V AC ⚪ 36~50V DC 🟡 110~130V AC 🔵 200~250V AC 🔵 50~250V DC | Download |
3P (1P + N + PE) | HSP1P 16 AC25 3P W-SCT HSP1P 16 AC50 3P W-SCT HSP1P 16 AC130 3P W-SCT | 🟣 20~25V AC ⚪ 36~50V AC 🟡 110~130V AC | Download |
4P (3P + PE) | HSP1P 16 AC250 4P W-SCT HSP1P 16 AC415 4P W-SCT HSP1P 16 AC500 4P W-SCT HSP1P 16 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
5P (3P + N + PE) | HSP1P 16 AC250 5P W-SCT HSP1P 16 AC415 5P W-SCT HSP1P 16 AC500 5P W-SCT HSP1P 16 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
AC/DC PART NO. | POLES | AC/DC VOLTAGE |
|---|---|---|
HSP1P 16 AC25 2P W-SCT / HSP1P 16 DC25 2P W-SCT HSP1P 16 AC50 2P W-SCT / HSP1P 16 DC50 2P W-SCT | 2P | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC |
| PDFDownload | ||
HSP1P 16 AC25 3P W-SCT / HSP1P 16 DC25 3P W-SCT HSP1P 16 AC50 3P W-SCT / HSP1P 16 DC50 3P W-SCT HSP1P 16 AC130 3P W-SCT HSP1P 16 AC250 3P W-SCT / HSP1P 16 DC250 3P W-SCT | 3P (2P + PE) | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC 🟡 110~130V AC 🔵 200~250V AC / 50~250V |
| PDFPobierz kartę katalogową | ||
HSP1P 16 AC25 3P W-SCT HSP1P 16 AC50 3P W-SCT HSP1P 16 AC130 3P W-SCT | 3P (1P + N + PE) | 🟣 20~25V AC ⚪ 36~50V AC 🟡 110~130V AC |
| PDFDownload | ||
HSP1P 16 AC250 4P W-SCT HSP1P 16 AC415 4P W-SCT HSP1P 16 AC500 4P W-SCT HSP1P 16 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
HSP1P 16 AC250 5P W-SCT HSP1P 16 AC415 5P W-SCT HSP1P 16 AC500 5P W-SCT HSP1P 16 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||
Ex-geschützte Wandsteckdosen für 32 A Stromstärke
POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|
3P (2P + PE) | HSP1P 32 AC250 3P W-SCT HSP1P 32 AC415 3P W-SCT HSP1P 32 AC500 3P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC | Download |
4P (3P + PE) | HSP1P 32 AC250 4P W-SCT HSP1P 32 AC415 4P W-SCT HSP1P 32 AC500 4P W-SCT HSP1P 32 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
5P (3P + N + PE) | HSP1P 32 AC250 5P W-SCT HSP1P 32 AC415 5P W-SCT HSP1P 32 AC500 5P W-SCT HSP1P 32 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
AC/DC PART NO. | POLES | AC/DC VOLTAGE |
|---|---|---|
HSP1P 32 AC250 3P W-SCT HSP1P 32 AC415 3P W-SCT HSP1P 32 AC500 3P W-SCT | 3P (2P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC |
| PDFDownload | ||
HSP1P 32 AC250 4P W-SCT HSP1P 32 AC415 4P W-SCT HSP1P 32 AC500 4P W-SCT HSP1P 32 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
HSP1P 32 AC250 5P W-SCT HSP1P 32 AC415 5P W-SCT HSP1P 32 AC500 5P W-SCT HSP1P 32 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||
Ex-geschützte Wandsteckdosen für 63 A Stromstärke
POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|
4P (3P + PE) | HSP1P 63 AC250 4P W-SCT HSP1P 63 AC415 4P W-SCT HSP1P 63 AC500 4P W-SCT HSP1P 63 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
5P (3P + N + PE) | HSP1P 63 AC250 5P W-SCT HSP1P 63 AC415 5P W-SCT HSP1P 63 AC500 5P W-SCT HSP1P 63 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
AC/DC PART NO. | POLES | AC/DC VOLTAGE |
|---|---|---|
HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||
Ex-geschützte Wandsteckdosen für 125 A Stromstärke
POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|
4P (3P + PE) | HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
4P (3P + PE + NO) | HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
5P (3P + N + PE) | HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
5P (3P + N + PE + NO) | HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
AC/DC PART NO. | POLES | AC/DC VOLTAGE |
|---|---|---|
HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
HSP1P 125 AC250 4P W-SCT HSP1P 125 AC415 4P W-SCT HSP1P 125 AC500 4P W-SCT HSP1P 125 AC690 4P W-SCT | 4P (3P + PE + NO) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
HSP1P 125 AC250 5P W-SCT HSP1P 125 AC415 5P W-SCT HSP1P 125 AC500 5P W-SCT HSP1P 125 AC690 5P W-SCT | 5P (3P + N + PE + NO) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
| PDFDownload | ||
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||
Hohe Beständigkeit gegen
und Chemikalien
Das bei der Herstellung der HCS1P-Sockel verwendete glasfaserverstärkte Polyester (GFK) wurde ausgewählt, um maximalen Schutz vor korrosiven Stoffen und UV-Strahlung zu gewährleisten.
Ex HSP1P ******W-SCT explosionsgeschützte Wandsteckdosen
Die **HSP1P ******W-SCT-Wandsteckdosen sind dafür ausgelegt, elektrische Geräte in Bereichen, in denen Gas- und Staubexplosionsgefahr besteht, sicher mit Strom zu versorgen. Sie können in den Zonen 1, 2, 21 und 22 eingesetzt werden, auch in anspruchsvollen industriellen Umgebungen, in denen Feuchtigkeit, Staub, niedrige Temperaturen oder korrosive Stoffe vorkommen.
Die Vorgehensweise hängt vom Nennstrom ab:
- Bei den Ausführungen 16 A und 32 A wird der Stromkreis durch Einstecken des Steckers in die Steckdose eingeschaltet,
- Bei den Ausführungen 63 A und 125 A wird der Stromkreis über einen Drehknopf an der Steckdosenabdeckung eingeschaltet.
Bei beiden Lösungen ist der Stecker während des Betriebs mechanisch arretiert. Er kann erst entfernt werden, wenn die Steckdose ausgeschaltet wurde.
Ex-geschützte Steckdosen mit mechanischer Verriegelung
Das Problem des Kunden
Wenn du den Stecker versehentlich aus der Steckdose ziehst, während Strom fließt, kann das einen Lichtbogen verursachen. In einer Umgebung, in der brennbare Gase, Dämpfe oder Staub vorhanden sind, kann der Lichtbogen als Zündquelle wirken.
Lösung
Die HSP1P******W-SCT -Buchsen sind mit einer mechanischen Verriegelung ausgestattet, die verhindert, dass der Stecker abgezogen wird, solange der Stromkreis unter Spannung steht.
Für die 16-A- und 32-A-Ausführungen:
- Der Stecker wird in die Steckdose gesteckt,
- Wenn du den Stecker drehst, wird der interne Schalter ausgelöst,
- Der Stecker bleibt in der Betriebsposition verriegelt,
- Es kann erst entfernt werden, wenn es in die „Aus“-Position gedreht wurde.
Für die Varianten 63 A und 125 A:
- Der Stecker wird in die Steckdose gesteckt,
- Das Gerät wird über einen Drehknopf am Gehäuse eingeschaltet,
- Der Mechanismus verhindert, dass der Stecker herausgezogen wird,
- Der Stecker wird erst freigegeben, wenn der Drehknopf in die „Aus“-Position gedreht wurde.
Vorteile für den Nutzer
- das Risiko einer Unterbrechung unter Last zu verringern,
- Schutz vor der Entstehung eines gefährlichen Lichtbogens,
- die korrekte Reihenfolge der Arbeitsschritte sicherstellen,
- ein geringeres Risiko von Schäden an den Kontakten,
- mehr Sicherheit für die Bediener.
Ex-geschützte Industriesteckdosen mit integriertem Schutzschalter
Das Problem des Kunden
Bei Standardsteckdosen kann der Stecker an die Kontakte angeschlossen werden, während der Stromkreis unter Spannung steht. Der Benutzer kann nicht immer sicher sein, ob im Moment des Einsteckens oder Herausziehens des Steckers Strom durch die Kontakte fließt.
Lösung
Die **HSP1P ******W-SCT-Steckdosen verfügen über einen integrierten Schutzschalter, der mit dem Verriegelungsmechanismus verbunden ist.
Bei den Ausführungen mit 16 A und 32 A wird der Schalter durch Drehen des Steckers betätigt. Das bloße Einstecken des Steckers schaltet den Stromkreis nicht ein. Bei den Ausführungen mit 63 A und 125 A erfolgt das Ein- und Ausschalten über einen separaten Drehknopf an der Steckdosenabdeckung. In beiden Fällen bestimmt die Position des Bedienelements den Zustand der Steckdose und ob der Stecker herausgezogen werden kann.
Vorteile für den Nutzer
- kontrolliertes Einschalten,
- Du brauchst keinen separaten Schalter direkt neben der Steckdose,
- intuitive Bedienung,
- die Anzahl der Arbeiten unter Spannung zu begrenzen.
Der integrierte Schutzschalter ist kein Ersatz für Sicherheitsmaßnahmen bei der Installation. Der Stromkreis sollte mit einem entsprechend ausgewählten Kurzschluss- und Überlastschutz ausgestattet sein.
Steckdosen mit Schutz gegen das Herausziehen des Steckers unter Last
Das Problem des Kunden
Der Bediener könnte versuchen, das Gerät vom Netz zu trennen, ohne zuvor die Stromversorgung auszuschalten. Das führt zu einem schnelleren Verschleiß der Kontakte, Lichtbogenbildung und einem erhöhten Risiko der Entzündung einer explosionsfähigen Atmosphäre.
Lösung
Aufgrund der Konstruktion der HSP1P W-SCT-Buchsen hängt die Möglichkeit, den Stecker zu entfernen, mechanisch von der Position des Schalters ab.
Der Stecker darf erst abgezogen werden, wenn der Stromkreis ausgeschaltet wurde:
- indem du bei den 16-A- und 32-A-Versionen den Stecker in die „Aus“-Position drehst,
- indem du bei den Modellen 63 A und 125 A den Drehknopf auf „Aus“ stellst.
Vorteile für den Nutzer
Sicherheit hängt nicht allein vom korrekten Verhalten des Bedieners ab. Die Konstruktion der Maschine verhindert physisch, dass gefährliche Arbeitsschritte ausgeführt werden können.
Wie lassen sich elektrische Geräte in einem Ex-Bereich sicher anschließen?
Bevor du das Gerät anschließt, überprüfe, ob Steckdose und Stecker in folgenden Punkten zueinander passen:
- Nennstrom,
- Spannungen,
- die Anzahl und Anordnung der Kontakte,
- Kennzeichnungen, die auf eine explosionsgeschützte Bauweise hinweisen,
- Temperaturbedingungen,
- den Durchmesser und den Querschnitt des Kabels.
16-A- und 32-A-Ausführungen
- Stell sicher, dass die Steckdose ausgeschaltet ist.
- Steck den richtigen Stecker ein.
- Den Anruf blockieren.
- Dreh den Stecker in die „Ein“-Position.
- Wenn du das Gerät nicht mehr benutzt, schalte den Stecker auf „Aus“.
- Löse die Verriegelung und zieh den Stecker heraus.
- Schließ die Schutzabdeckung an der Steckdose.
16-A- und 32-A-Ausführungen
- Stell sicher, dass der Drehknopf auf „Aus“ steht.
- Steck den richtigen Stecker ein.
- Den Anruf blockieren.
- Dreh den Knopf am Gehäuse in die Position „Ein“.
- Wenn du mit der Arbeit fertig bist, dreh den Knopf in die „Aus“-Position.
- Löse die Verriegelung und zieh den Stecker heraus.
- Schließ die Schutzabdeckung.
ATEX-Steckdosen für tragbare Geräte und Wartungsgeräte
Das Problem des Kunden
Tragbare Geräte werden immer wieder angeschlossen und wieder abgezogen. Das erhöht das Risiko von Bedienungsfehlern, Verschleiß an den Kontakten und dass sich das Kabel während des Betriebs löst.
Lösung
HSP1P W-SCT-Steckdosen ermöglichen die sichere Stromversorgung kompatibler tragbarer Geräte in Ex-Bereichen.
Mechanisches Schloss:
- stabilisiert die Verbindung,
- verhindert, dass der Stecker versehentlich herausgezogen wird,
- zwingt dazu, den Stromkreis vor dem Trennen auszuschalten,
- verringert das Risiko, dass sich ein Lichtbogen bildet.
Die selbstreinigende Konstruktion der Kontaktbuchsen trägt dazu bei, einen Teil der Ablagerungen von den Kontaktflächen zu entfernen, während die Verbindung hergestellt wird.
Die Lösung kann unter anderem zur Stromversorgung folgender Geräte genutzt werden:
- tragbare Pumpen,
- Fans,
- Messgeräte,
- Renovierungsausrüstung,
- Geräte und Prozessanlagen mit Ex-Zulassung,
- Servicefahrzeuge für den Außendienst.
Vorteile für den Nutzer
Sicherheit hängt nicht allein vom korrekten Verhalten des Bedieners ab. Die Konstruktion der Maschine verhindert physisch, dass gefährliche Arbeitsschritte ausgeführt werden können.
Schutz vor der versehentlichen Verwendung des falschen Steckers
Das Problem des Kunden
Eine einzelne Installation kann Steckdosen mit unterschiedlichen Spannungen, Nennströmen und Verwendungszwecken enthalten. Ein falscher Anschluss eines Geräts kann zu Schäden am Gerät führen oder eine Gefahr darstellen.
Lösung
Das HSP1P W-SCT-System verfügt über mehrere Sicherheitsebenen.
Farbcodierung für Spannung
Anhand der Farbe der Steckdosen- und Steckerkomponenten kannst du den Spannungsbereich schnell erkennen. Das verringert das Risiko, das Gerät an einen Stromkreis mit falschen Spezifikationen anzuschließen.
Die Farbe dient nur als Anhaltspunkt. Überprüfe vor dem Anschließen immer die Nennleistung.
Schutz vor dem Anschluss von Komponenten mit unterschiedlichen Nennströmen.
Die mechanische Konstruktion von Steckdosen und Steckern mit unterschiedlichen Nennströmen verhindert, dass sie versehentlich miteinander verbunden werden. Ein Stecker, der für einen anderen Nennstrom ausgelegt ist, passt nicht in die Steckdose.
Schutz vor dem Anschließen eines normalen Nicht-Ex-Steckers
Die Bauweise der Steckdose verhindert den Anschluss eines handelsüblichen Industriesteckers ohne Ex-Zulassung. Dadurch wird das Risiko verringert, versehentlich Geräte zu verwenden, die nicht für den Einsatz in explosionsgefährdeten Bereichen vorgesehen sind.
Vorteile für den Nutzer
- ein geringeres Risiko von Spannungsfehlern,
- Es ist nicht möglich, Komponenten mit inkompatiblen Stromstärken miteinander zu verbinden,
- eine Schutzvorrichtung gegen die Verwendung eines handelsüblichen Industriesteckers,
- einfachere Identifizierung der Schaltkreise durch das Bedienpersonal
Wie wählst du eine explosionsgeschützte Steckdose aus, die zum Stecker passt?
Der Auswahlprozess sollte damit beginnen, die technischen Daten des Geräts zu ermitteln, das mit Strom versorgt werden soll.
1. Nennstrom
Der Nennstrom der Steckdose und des Steckers muss den Spezifikationen des Stromkreises und der Last entsprechen. Typische Nennströme sind 16 A, 32 A, 63 A und 125 A.
2. Spannung
Du solltest die Nennspannung des Geräts und die Farbcodierung des Systems überprüfen. Die Farbe allein ist kein Ersatz für die Überprüfung des Typenschilds.
3. Anzahl und Anordnung der Kontakte
Es sollte geklärt werden, ob für die Installation Folgendes erforderlich ist:
- zwei Kontakte,
- zwei Anschlüsse und der Schutzleiter,
- Phasen-, Neutral- und Schutzleiter,
- Dreiphasen- und PE,
- drei Phasen, der Neutralleiter und der Schutzleiter,
- • ein zusätzlicher NO-Hilfskontakt.
4. Art der Ex-Zone
Die Kennzeichnung des Geräts muss der Klassifizierung des Aufstellungsorts, der Gas- oder Staubgruppe und der erforderlichen Temperaturklasse entsprechen.
5. Umgebungstemperatur
Die maximal zulässige Temperatur hängt von der jeweiligen Variante, der Stromstärke, dem Kabelquerschnitt und der Temperaturklasse ab.
6. Kabel
Folgendes solltest du beachten
- Kernquerschnitt,
- der Außendurchmesser des Kabels,
- die Anzahl der Kerne
- Temperaturbeständigkeit der Isolierung,
- Drüsenart
- die Notwendigkeit, armiertes oder unarmiertes Kabel zu verwenden
7. So geht’s
Folgender konstruktiver Unterschied sollte berücksichtigt werden:
- 16 A und 32 A – werden durch Drehen des Steckers aktiviert,
- 63 A und 125 A – werden über einen Drehschalter am Gehäuse bedient.
Explosionsgeschützte Steckdosen der Schutzklasse IP66 für den Außenbereich
Explosionsgeschützte Steckdosen der Schutzklasse IP66 für den Außenbereich
Das Problem des Kunden
Geräte, die im Freien installiert sind, sind Regen, Schnee, Staub, Feuchtigkeit, Kondenswasser und Temperaturschwankungen ausgesetzt.
Lösung
HSP1P W-SCT-Buchsen verfügen über die Schutzart IP66. Das Gehäuse und die Dichtungskomponenten schützen das Innere vor Staub und starken Wasserstrahlen.
Silikondichtungen sind beständig gegen
- niedrige Temperaturen,
- eine hohe Temperatur,
- Altern,
- sich ändernde Wetterbedingungen.
Sobald der Stecker entfernt wurde, muss die Buchse mit einer Schutzkappe abgedeckt werden. Die Schutzart der gesamten Anlage hängt auch von der richtigen Auswahl und dem korrekten Einbau von Kabelverschraubungen und Blindstopfen ab.
Vorteile für den Nutzer
- geeignet für die Installation im Freien,
- Schutz vor Staub und Wasser,
- die Auswirkungen von Wetterbedingungen auf elektrische Anschlüsse so gering wie möglich zu halten,
- ein geringeres Risiko, dass Feuchtigkeit eindringt.
IP66 bedeutet nicht, dass das Gerät für den dauerhaften Einsatz unter Wasser vorgesehen ist oder dass Wasser direkt in eine offene Buchse geleitet werden darf.
Selbstreinigende Kontaktbuchsen
Das Problem des Kunden
Staub, Ablagerungen und Verunreinigungen an den Kontakten können den Widerstand der Verbindung erhöhen, zu Überhitzung führen und die Zuverlässigkeit der Stromversorgung beeinträchtigen.
Lösung
Die in **HSP1P ******W-SCT-Buchsen verwendeten Kontakthülsen verfügen über Gleitelemente. Beim Zusammenstecken mit einem Stecker werden die Kontaktflächen mechanisch gereinigt.
Vorteile für den Nutzer
- eine stabilere elektrische Verbindung,
- die Ablagerungen zu verringern,
- ein geringeres Risiko, Resistenzen zu entwickeln,
- höhere Zuverlässigkeit bei wiederholten Verbindungen.
Die Selbstreinigungsfunktion ist kein Ersatz für regelmäßige Inspektionen und Wartungsarbeiten.
Zwei Kabeleinführungsstellen für eine einfachere Installation
Mobiles Ausstellungszentrum
Arbeitest du im „Ex“-Bereich an einem Projekt? Hast du das Gefühl, dass dein Wissen nicht ausreicht? Suchst du einen langfristigen Lieferanten oder denkst du darüber nach, deinen derzeitigen Lieferanten zu wechseln?
Jeder Grund ist gut genug, um einen Termin in unserem Handyshop zu vereinbaren.
Warum vereinbaren unsere Kunden einen Termin im Ausstellungszentrum für Handys?
Sie wollen in ihrem Werk die Qualität und Funktionalität der „HARDO“-Lösungen mit denen anderer Hersteller vergleichen
Das Team muss eine Schulung zur Montage und Auswahl von Ex-Geräten organisieren
In ihrem Unternehmen arbeitet man daran, die Ausrüstung zu standardisieren, und sucht nach der besten Lösung
Ich möchte den Kaufprozess beschleunigen, indem ich den Kunden die Möglichkeit gebe, das Gerät selbst anzuschauen und auszuprobieren
Ich möchte nicht nur die technischen Eigenschaften bewerten, sondern auch die Ergonomie und die Benutzerfreundlichkeit dieser Produkte
Er schätzt den direkten Kontakt und die Möglichkeit, mit den Ingenieuren zu sprechen, sehr
Überzeug dich selbst!
Schau dir an, wie unsere Produkte in echt aussehen, und wähle die aus, die du brauchst
Welche Branchen unterstützen wir?
Wir sind hier, um die besten Lösungen für die Industrie anzubieten. Finde heraus, wie wir deinem Unternehmen helfen können!
