Gniazda naścienne Ex 32A

Blokada mechaniczna wtyczki w gniazdach Ex

---

Wyzwanie

Wyciągnięcie wtyczki podczas przepływu prądu może doprowadzić do powstania łuku elektrycznego. Tam, gdzie w powietrzu obecne są palne gazy, opary lub pyły, taki łuk stanowi realne źródło zapłonu.

Jak to działa

Gniazda HSP1P 32 W-SCT blokują możliwość wyjęcia wtyczki, dopóki obwód pozostaje pod napięciem.

• wtyczkę wprowadza się do gniazda,
• obrót aktywuje wewnętrzny wyłącznik,
• w pozycji roboczej wtyczka jest unieruchomiona,
• dopiero powrót do pozycji „off” pozwala ją zwolnić.

Efekt dla użytkownika

• niższe ryzyko rozłączenia pod obciążeniem,
• eliminacja zagrożenia łukiem elektrycznym,
• wymuszony, bezpieczny schemat obsługi,
• dłuższa żywotność styków,
• realny wzrost bezpieczeństwa pracy.

Zintegrowany wyłącznik – gniazda przemysłowe Ex

---

Wyzwanie

W klasycznych rozwiązaniach kontakt wtyczki ze stykami gniazda może następować przy obwodzie pod napięciem, a operator nie zawsze wie, czy w danym momencie płynie prąd.

Jak to działa

W gniazdach HSP1P 32 W-SCT wyłącznik sprzężono z mechanizmem blokady. Uruchamia go dopiero obrót wtyczki – samo jej włożenie nie załącza obwodu. To właśnie pozycja wtyczki determinuje stan gniazda i decyduje, czy można ją wyjąć.

Efekt dla użytkownika

• przewidywalne, kontrolowane załączanie,
• rezygnacja z osobnego wyłącznika przy gnieździe,
• intuicyjna, jednoznaczna obsługa,
• redukcja liczby czynności pod napięciem.

Warto pamiętać, że wbudowany wyłącznik nie zwalnia z obowiązku stosowania właściwych zabezpieczeń instalacyjnych – zwarciowych i przeciążeniowych.

Blokada wyjęcia wtyczki pod obciążeniem

---

Wyzwanie

Zdarza się, że operator odłącza urządzenie bez wcześniejszego wyłączenia zasilania, co przyspiesza zużycie styków, generuje łuk elektryczny i podnosi ryzyko zapłonu w strefie Ex.

Jak to działa

W gniazdach HSP1P 32 W-SCT wyjęcie wtyczki jest fizycznie powiązane ze stanem wyłącznika – zwolnienie następuje wyłącznie po przełączeniu obwodu w tryb wyłączony.

Efekt dla użytkownika

Bezpieczeństwo przestaje zależeć wyłącznie od dyscypliny operatora – sama konstrukcja gniazda blokuje możliwość wykonania niebezpiecznej czynności.

Bezpieczne podłączenie urządzenia w strefie Ex – instrukcja

---

Procedura

• prądu znamionowego,
• napięcia,
• liczby oraz układu styków,
• oznaczenia wykonania przeciwwybuchowego,
• dopuszczalnej temperatury,
• średnicy i przekroju kabla.

Przed wykonaniem połączenia sprawdź zgodność gniazda i wtyczki pod kątem:

1. Zweryfikuj, czy gniazdo jest wyłączone.
2. Zamontuj odpowiednio dobraną wtyczkę.
3. Zablokuj połączenie.
4. Obróć wtyczkę do pozycji „włączone”.
5. Po zakończeniu pracy przełącz na „wyłączone”.
6. Odblokuj i wyciągnij wtyczkę.
7. Zabezpiecz gniazdo pokrywą ochronną.

---

Jedno rozwiązanie dla stref gazowych i pyłowych

---

Wyzwanie

Na terenie zakładu mogą sąsiadować strefy zagrożone wybuchem gazów oraz strefy pyłowe, co przy stosowaniu odrębnych systemów osprzętu komplikuje projektowanie i serwis instalacji.

Jak to działa

Gniazda HSP1P 32 W-SCT obsługują:

• strefy 1 i 2 – gazy, pary, mgły,
• strefy 21 i 22 – pyły oraz włókna palne.

Oznaczenia przeciwwybuchowe serii:

• II 2G Ex db eb IIC T5 Gb,
• II 2D Ex tb IIIC T80°C Db.

Możliwy dobór do gazów grup IIA, IIB, IIC oraz pyłów grup IIIA, IIIB, IIIC.

Efekt dla użytkownika

• jednolity standard osprzętu w całym zakładzie,
• uproszczoną gospodarkę magazynową częściami zamiennymi,
• mniejszą liczbę odmiennych systemów wtykowych,
• sprawniejsze przeszkolenie ekip utrzymania ruchu.

Gniazda Ex do przemysłu chemicznego i rafineryjnego

---

Wyzwanie

W zakładach chemicznych, petrochemicznych i rafineriach osprzęt elektryczny musi jednocześnie znosić atmosferę wybuchową, wilgoć, agresywne opary, wahania temperatur oraz intensywną eksploatację.

Jak to działa

Gniazda HSP1P 32 W-SCT łączą w sobie:

• wykonanie przeciwwybuchowe dla gazów i pyłów,
• obudowę z antystatycznego BMC wzmocnionego włóknem szklanym,
• stopień ochrony IP66,
• silikonowe uszczelnienia odporne na starzenie i wysoką temperaturę,
• blokadę mechaniczną wtyczki,
• zintegrowany wyłącznik,
• szeroki zakres temperatur roboczych.

Sprawdzają się przy

• zasilaniu sprzętu serwisowego,
• stanowiskach remontowych,
• urządzeniach technologicznych,
• pompach i mieszadłach,
• nagrzewnicach,
• aparaturze pomiarowej,
• instalacjach pomocniczych,
• wyposażeniu wykorzystywanym podczas postojów.

Gniazda ATEX do sprzętu mobilnego i serwisowego

---

Wyzwanie

Urządzenia przenośne są podłączane i odłączane wielokrotnie, co zwiększa ryzyko błędu obsługi, przyspieszonego zużycia styków oraz przypadkowego rozłączenia przewodu w trakcie eksploatacji.

Jak to działa

Gniazda HSP1P 32 W-SCT umożliwiają bezpieczne zasilanie kompatybilnego sprzętu mobilnego w strefie Ex.

Blokada mechaniczna:

• zapewnia stabilność połączenia,
• eliminuje ryzyko przypadkowego wyjęcia wtyczki,
• wymusza wyłączenie obwodu przed rozłączeniem,
• ogranicza ryzyko łuku elektrycznego.

Samoczyszcząca tuleja stykowa dodatkowo usuwa część zanieczyszczeń przy każdym łączeniu.

Zastosowanie obejmuje m.in. zasilanie:

• pomp przenośnych,
• wentylatorów,
• sprzętu pomiarowego,
• narzędzi remontowych,
• agregatów i urządzeń technologicznych w wykonaniu Ex,
• mobilnego sprzętu serwisowego.

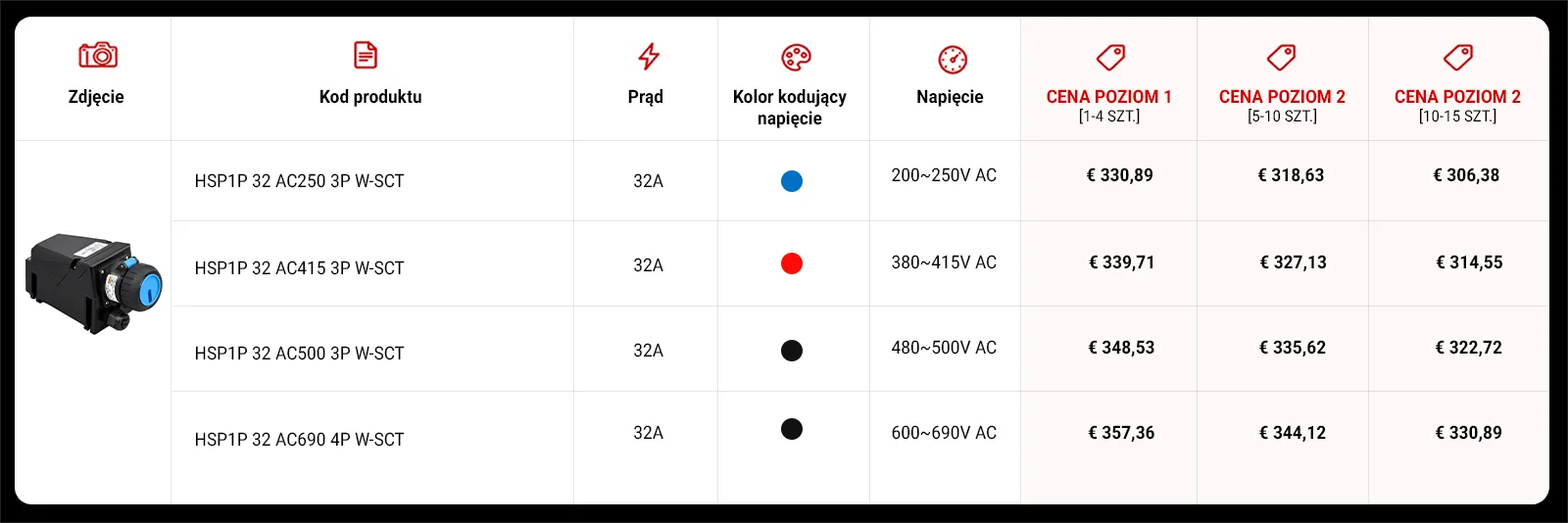

Gniazda przeciwwybuchowe 32 A

---

Poniżej zestawiono dostępne wykonania gniazd HSP1P 32 W-SCT o prądzie znamionowym 32 A.

Konfiguracje styków

• 2P,
• 3P – 2P + PE,
• 3P – 1P + N + PE,
• 4P – 3P + PE,
• 4P – 3P + PE + NO,
• 5P – 3P + N + PE,
• 5P – 3P + N + PE + NO.

Dodatkowy styk NO, w zależności od wykonania, może posłużyć do sygnalizacji, sterowania lub monitorowania stanu połączenia.

Dostępne warianty obejmują napięcia przemienne do 690 V AC oraz stałe do 250 V DC.

Zabezpieczenie przed niewłaściwym doborem wtyczki

---

Wyzwanie

Na jednym obiekcie mogą funkcjonować gniazda o różnym napięciu, prądzie znamionowym i przeznaczeniu, a pomyłka przy podłączeniu grozi uszkodzeniem odbiornika lub powstaniem zagrożenia.

Jak to działa

System HSP1P 32 W-SCT bazuje na kilku równoległych mechanizmach zabezpieczających.

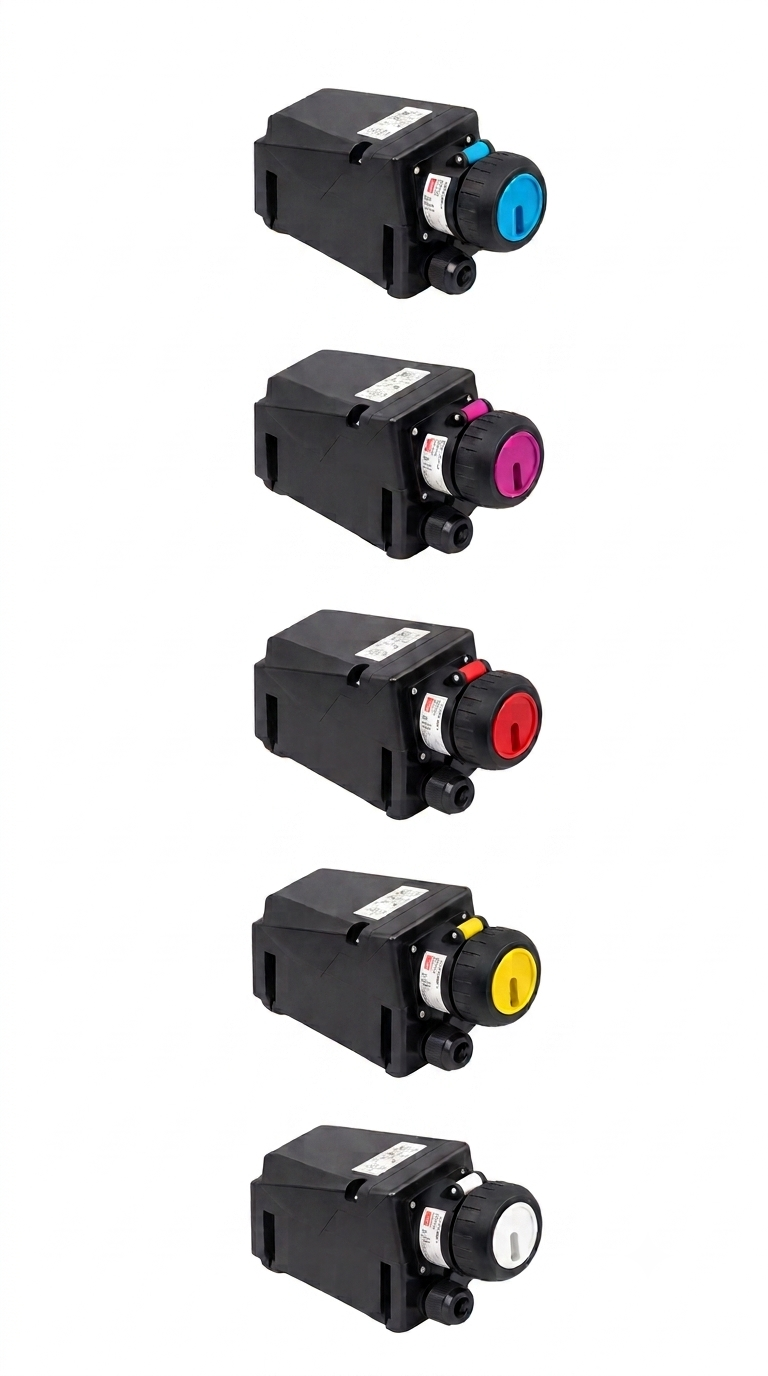

Kod kolorystyczny napięć

Kolor elementów gniazda i wtyczki ułatwia szybką identyfikację zakresu napięcia i minimalizuje ryzyko błędnego podłączenia.

Jest to jednak oznaczenie wyłącznie pomocnicze – tabliczkę znamionową trzeba zweryfikować zawsze osobno.

Zabezpieczenie prądowe

Wtyczka przypisana do innej wartości prądu znamionowego fizycznie nie połączy się z gniazdem o odmiennym wykonaniu.

Zabezpieczenie przed osprzętem non-Ex

Konstrukcja gniazda eliminuje ryzyko podłączenia typowej wtyczki przemysłowej, która nie została przystosowana do pracy w strefie Ex.

Efekt dla użytkownika

• mniej pomyłek związanych z napięciem,
• wykluczoną możliwość połączenia niezgodnych prądowo elementów,
• ochronę przed użyciem zwykłego osprzętu przemysłowego,
• łatwiejsze rozpoznawanie obwodów przez personel.

Jak dobrać gniazdo przeciwwybuchowe do wtyczki?

---

Punktem wyjścia jest zawsze analiza parametrów zasilanego urządzenia.

1. Prąd znamionowy

Musi odpowiadać parametrom obwodu oraz podłączanego odbiornika.

2. Napięcie

Zweryfikuj napięcie znamionowe urządzenia i oznaczenie kolorystyczne systemu – sam kolor nie zastępuje kontroli tabliczki znamionowej.

3. Liczba i układ styków

Określ, czy potrzebne są:

• dwa styki,
• dwa styki i PE,
• faza, przewód neutralny i PE,
• trzy fazy i PE,
• trzy fazy, neutralny i PE,
• dodatkowy styk pomocniczy NO.

4. Strefa Ex

Oznaczenie urządzenia musi być zgodne z klasyfikacją miejsca instalacji, grupą gazową lub pyłową oraz wymaganą klasą temperaturową.

5. Temperatura otoczenia

Dopuszczalna wartość maksymalna zależy od wariantu, przekroju przewodów i klasy temperaturowej.

6. Kabel

Weź pod uwagę:

• przekrój żył,
• średnicę zewnętrzną,
• liczbę żył,
• odporność temperaturową izolacji,
• rodzaj dławnicy,
• potrzebę zastosowania kabla zbrojonego.

7. Obsługa

Załączenie następuje przez obrót wtyczki.

Gniazda IP66 do zastosowań zewnętrznych

---

Wyzwanie

Osprzęt zamontowany na zewnątrz jest narażony na deszcz, śnieg, pył, wilgoć, skraplającą się parę wodną oraz zmienne temperatury.

Jak to działa

Stopień ochrony IP66 w gniazdach HSP1P 32 W-SCT skutecznie chroni wnętrze przed pyłem i silnym strumieniem wody.

Silikonowe uszczelki są odporne na:

• niskie temperatury,
• wysoką temperaturę,
• procesy starzenia,
• zmienność warunków atmosferycznych.

Po wyjęciu wtyczki gniazdo trzeba zamknąć pokrywą ochronną – skuteczna ochrona całej instalacji zależy również od prawidłowego montażu dławnic i zaślepek.

Efekt dla użytkownika

• możliwość swobodnego montażu na zewnątrz
• skuteczną ochronę przed wodą i pyłem,
• mniejszy wpływ pogody na stan styków,
• niższe ryzyko przenikania wilgoci do wnętrza.

Stopień IP66 nie oznacza jednak przystosowania do trwałego zanurzenia ani celowego kierowania strumienia wody bezpośrednio do otwartego gniazda.

Odporność na korozję i niskie temperatury

---

Wyzwanie

W instalacjach zewnętrznych, morskich, chemicznych i procesowych osprzęt regularnie styka się z niską temperaturą, wilgocią oraz czynnikami korozyjnymi.

Jak to działa

Obudowę wykonano z antystatycznej żywicy poliestrowej BMC wzmocnionej włóknem szklanym, co zapewnia:

• odporność na korozję charakterystyczną dla obudów metalowych,
• wysoką wytrzymałość mechaniczną,
• stabilność termiczną,
• dobre właściwości izolacyjne,
• przydatność w wymagającym środowisku przemysłowym.

Zakres temperatur pracy: od -45°C do +60°C.

Efekt dla użytkownika

• pracę w instalacjach zewnętrznych bez ograniczeń,
• zastosowanie w chłodnym klimacie i obiektach nieogrzewanych,
• mniej problemów wynikających z korozji obudowy,
• wydłużoną trwałość w agresywnym środowisku.

Samoczyszczące tuleje stykowe

---

Wyzwanie

Kurz i zanieczyszczenia osadzające się na stykach podnoszą rezystancję połączenia, sprzyjają nagrzewaniu i obniżają niezawodność zasilania

Jak to działa

Tuleje stykowe zastosowane w gniazdach HSP1P 32 W-SCT wyposażono w elementy przesuwne, które mechanicznie oczyszczają powierzchnie styków przy każdym połączeniu z wtyczką.

Efekt dla użytkownika

• bardziej stabilne połączenie elektryczne,
• ograniczone osadzanie się nalotów,
• mniejsze ryzyko wzrostu rezystancji,
• wyższą niezawodność przy częstym łączeniu.

Funkcja samooczyszczenia nie zwalnia jednak z okresowych przeglądów i konserwacji.

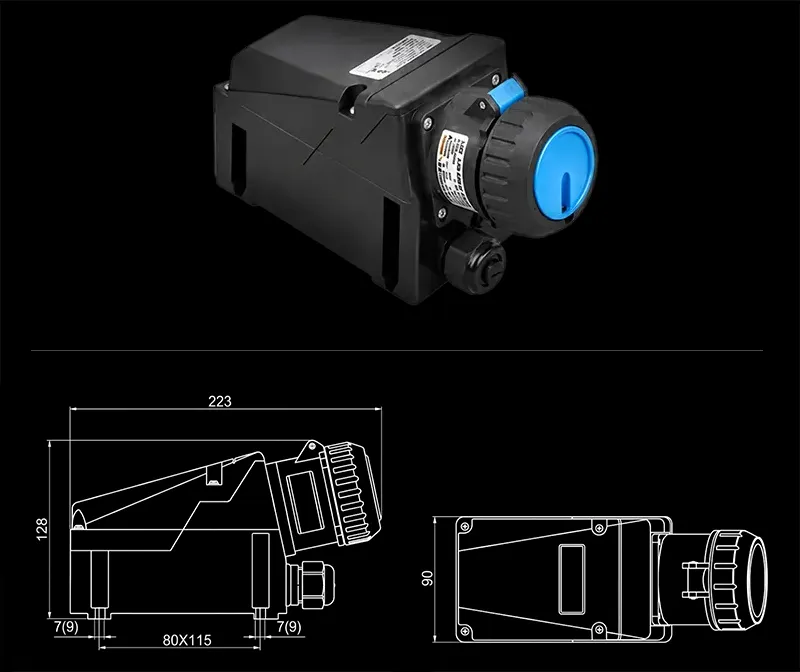

Dwa wejścia kablowe

---

Gniazda HSP1P 32 W-SCT mogą być wyposażone w dwa gwintowane otwory kablowe:

• 2 × M32 lub 2 × M40 dla gniazd 20-32 A,

Takie rozwiązanie ułatwia dobór kierunku prowadzenia przewodów i pozwala na wykonanie okablowania przelotowego. Niewykorzystane otwory zamyka się certyfikowanymi, dedykowanymi zaślepkami Ex.
