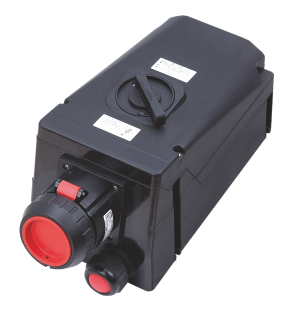

Gniazda naścienne Ex 63A

Gniazda Ex z blokadą mechaniczną wtyczki

---

Problem

Wyciągnięcie wtyczki przy przepływie prądu grozi powstaniem łuku elektrycznego. Gdy w otoczeniu obecne są palne gazy, pary lub pyły, taki łuk może stać się przyczyną zapłonu.

Rozwiązanie

Gniazda HSP1P 63 W-SCT wyposażono w blokadę mechaniczną, która uniemożliwia wyjęcie wtyczki, dopóki obwód pozostaje pod napięciem.

• wtyczka jest umieszczana w gnieździe,
• obrót wtyczki załącza wewnętrzny wyłącznik,
• w pozycji roboczej wtyczka jest zablokowana,
• jej wyjęcie staje się możliwe dopiero po powrocie do pozycji wyłączonej.

Korzyści

• mniejsze ryzyko rozłączenia pod obciążeniem
• ochrona przed groźnym łukiem elektrycznym,
• wymuszona, bezpieczna kolejność obsługi,
• ograniczone zużycie styków,
• wyższy poziom bezpieczeństwa operatora.

Wbudowany wyłącznik w gniazdach przemysłowych Ex

---

Problem

W standardowych gniazdach zetknięcie styków wtyczki z gniazdem może nastąpić przy obwodzie pod napięciem – operator nie zawsze wie, czy w danym momencie płynie prąd.

Rozwiązanie

Gniazda HSP1P 63 W-SCT mają wyłącznik zintegrowany z mechanizmem blokującym. Jego działanie uruchamia obrót wtyczki – samo jej włożenie nie powoduje załączenia obwodu. Pozycja wtyczki decyduje o stanie gniazda i możliwości jej wyjęcia..

Korzyści

• w pełni kontrolowane załączanie zasilania,
• brak potrzeby stosowania odrębnego wyłącznika przy gnieździe,
• prosta, przejrzysta obsługa,
• mniejsza liczba czynności wykonywanych pod napięciem.

Wbudowany wyłącznik nie zastępuje właściwych zabezpieczeń instalacyjnych – obwód nadal wymaga odpowiedniego zabezpieczenia zwarciowego i przeciążeniowego.

Zabezpieczenie przed wyjęciem wtyczki pod obciążeniem

---

Problem

Operator może próbować odłączyć urządzenie bez wcześniejszego wyłączenia zasilania, co przyspiesza zużycie styków, sprzyja powstawaniu łuku i zwiększa ryzyko zapłonu w strefie wybuchowej.

Rozwiązanie

W gniazdach HSP1P 63 W-SCT wyjęcie wtyczki jest mechanicznie uzależnione od stanu wyłącznika. Zwolnienie wtyczki jest możliwe dopiero po przełączeniu obwodu do pozycji wyłączonej.

Korzyść

Poziom bezpieczeństwa nie zależy wyłącznie od prawidłowego postępowania operatora – konstrukcja urządzenia fizycznie wyklucza wykonanie niebezpiecznej operacji.

Jak bezpiecznie podłączyć urządzenie elektryczne w strefie Ex?

---

---

Gniazda do stref zagrożonych wybuchem gazów i pyłów

---

Problem

W zakładzie mogą jednocześnie występować strefy zagrożone wybuchem gazów i par oraz obszary z zagrożeniem pyłowym. Utrzymywanie osobnych systemów osprzętu utrudnia projektowanie i eksploatację instalacji.

Rozwiązanie

Gniazda HSP1P 63 W-SCT są przeznaczone do pracy w:

• strefach 1 i 2 zagrożenia wybuchem gazów, par i mgieł,
• strefach 21 i 22 zagrożenia wybuchem pyłów i włókien palnych.

Oznaczenie wykonania przeciwwybuchowego serii:

• II 2G Ex db eb IIC T5 Gb,
• II 2D Ex tb IIIC T80°C Db.

Urządzenia można dobierać do gazów grup IIA, IIB i IIC oraz pyłów grup IIIA, IIIB i IIIC

Korzyści

• standaryzacja osprzętu w różnych obszarach zakładu,
• uproszczona gospodarka częściami zamiennymi,
• mniejsza liczba różnych systemów wtykowych,
• łatwiejsze szkolenie służb utrzymania ruchu.

Gniazda Ex dla przemysłu chemicznego i rafineryjnego

---

Problem

W zakładach chemicznych, petrochemicznych i rafineriach osprzęt elektryczny jest narażony jednocześnie na atmosferę wybuchową, wilgoć, agresywne opary, wahania temperatury i intensywną eksploatację.

Rozwiązanie

Gniazda HSP1P 63 W-SCT łączą:

• wykonanie przeciwwybuchowe dla gazów i pyłów,
• obudowę z antystatycznego materiału BMC wzmacnianego włóknem szklanym,
• stopień ochrony IP66,
• uszczelnienia silikonowe odporne na starzenie i temperaturę,
• mechaniczną blokadę wtyczki,
• zintegrowany wyłącznik,
• szeroki zakres temperatur pracy.

Typowe zastosowania

• zasilanie sprzętu serwisowego,
• stanowiska remontowe,
• urządzenia technologiczne,
• pompy i mieszadła,
• nagrzewnice,
• aparatura pomiarowa,
• instalacje pomocnicze,
• wyposażenie postojowe.

Gniazda ATEX do urządzeń przenośnych i serwisowych

---

Problem

Urządzenia przenośne są wielokrotnie podłączane i odłączane, co zwiększa ryzyko błędu operatora, zużycia styków oraz przypadkowego rozłączenia przewodu w trakcie pracy.

Rozwiązanie

Gniazda HSP1P 63 W-SCT pozwalają na bezpieczne zasilanie kompatybilnych urządzeń przenośnych w strefie Ex.

Blokada mechaniczna:

• stabilizuje wykonane połączenie,
• chroni przed przypadkowym wyjęciem wtyczki,
• wymusza wyłączenie obwodu przed rozłączeniem,
• zmniejsza ryzyko powstania łuku elektrycznego.

Samoczyszcząca konstrukcja tulei stykowych pomaga usuwać część zanieczyszczeń z powierzchni styków podczas łączenia.

Rozwiązanie może być wykorzystywane m.in. do zasilania:

• pomp przenośnych,
• wentylatorów,
• aparatury pomiarowej,
• narzędzi remontowych,
• agregatów i urządzeń technologicznych w wykonaniu Ex,
• przenośnego sprzętu serwisowego.

Gniazda przeciwwybuchowe 63 A

---

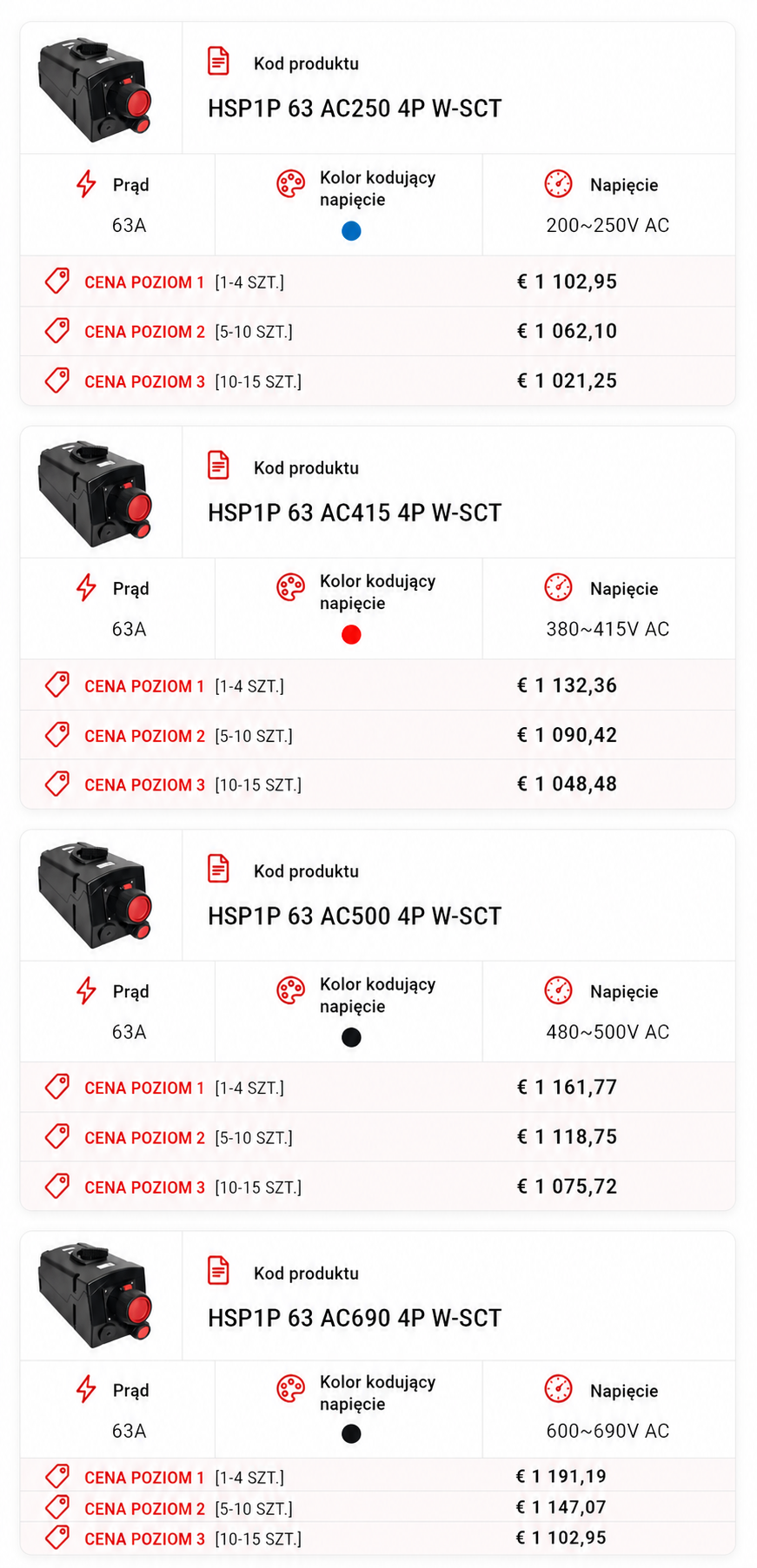

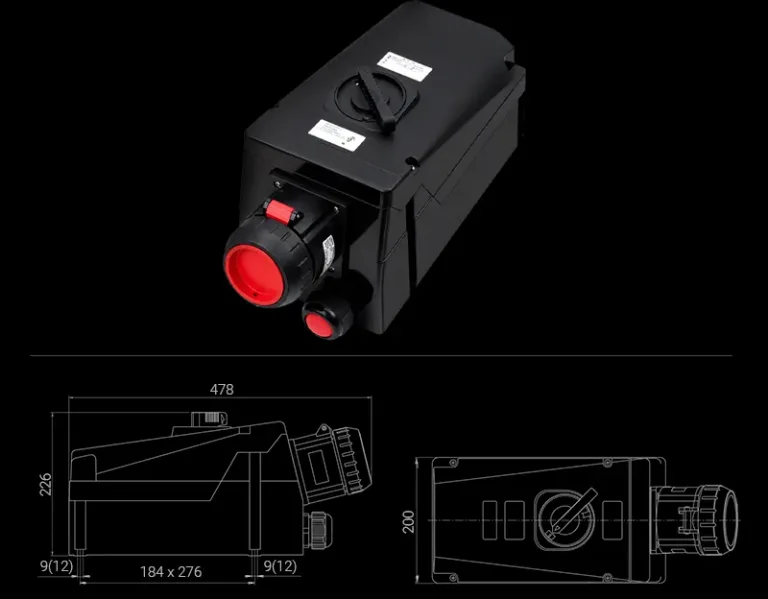

Poniżej przedstawiono wykonania gniazd HSP1P 63 W-SCT o prądzie znamionowym 63 A.

Dostępne konfiguracje styków

• 2P,
• 3P – 2P + PE,
• 3P – 1P + N + PE,
• 4P – 3P + PE,
• 4P – 3P + PE + NO,
• 5P – 3P + N + PE,
• 5P – 3P + N + PE + NO.

Styk pomocniczy NO może posłużyć m.in. do sygnalizacji, sterowania lub kontroli stanu połączenia. Jego dostępność zależy od wybranego wykonania.

Gniazda dostępne są w wersjach na napięcia przemienne do 690 V AC oraz napięcia stałe do 250 V DC.

Zabezpieczenie przed użyciem niewłaściwej wtyczki

---

Problem

W jednym zakładzie mogą funkcjonować gniazda o różnym napięciu, prądzie znamionowym i przeznaczeniu. Błędne podłączenie może doprowadzić do uszkodzenia odbiornika lub powstania zagrożenia.

Rozwiązanie

System HSP1P 63 W-SCT opiera się na kilku poziomach zabezpieczenia.

Kolorystyczne oznaczenie napięcia

Kolor elementów gniazda i wtyczki ułatwia szybkie rozpoznanie zakresu napięcia. Zmniejsza to ryzyko podłączenia urządzenia do obwodu o niewłaściwych parametrach.

Kolor pełni funkcję pomocniczą – przed wykonaniem połączenia zawsze należy zweryfikować dane znamionowe.

Zabezpieczenie przed łączeniem elementów o różnych prądach

onstrukcja mechaniczna gniazd i wtyczek o różnych prądach znamionowych wyklucza ich przypadkowe połączenie. Wtyczka innej wielkości prądowej nie pasuje do gniazda.

Zabezpieczenie przed użyciem zwykłej wtyczki non-Ex

Budowa gniazda uniemożliwia podłączenie standardowej wtyczki przemysłowej non-Ex. Ogranicza to ryzyko przypadkowego zastosowania osprzętu nieprzeznaczonego do pracy w strefie zagrożonej wybuchem.

Korzyści

• mniejsze ryzyko pomyłki napięciowej,
• brak możliwości połączenia niezgodnych prądowo elementów,
• ochrona przed zastosowaniem zwykłej wtyczki przemysłowej,
• łatwiejsze rozróżnianie obwodów przez operatorów.

Jak dobrać gniazdo przeciwwybuchowe do wtyczki?

---

Dobór warto rozpocząć od ustalenia parametrów zasilanego urządzenia.

1. Prąd znamionowy

Prąd znamionowy gniazda i wtyczki musi być zgodny z parametrami obwodu i odbiornika.

2. Napięcie

Należy zweryfikować napięcie znamionowe urządzenia oraz kolorystyczne oznaczenie systemu. Sam kolor nie zwalnia z kontroli tabliczki znamionowej.

3. Liczba i układ styków

Trzeba określić, czy instalacja wymaga:

• dwóch styków,
• dwóch styków i PE,
• faza, neutralny i PE,
• przewodu fazowego, neutralnego i PE,
• trzech faz, przewodu neutralnego i PE,
• dodatkowego styku pomocniczego NO

4. Rodzaj strefy Ex

Oznaczenie urządzenia musi być zgodne z klasyfikacją miejsca instalacji, grupą gazową lub pyłową oraz wymaganą klasą temperaturową.

5. Temperatura otoczenia

Maksymalna dopuszczalna temperatura zależy od konkretnego wariantu, przekroju przewodów i klasy temperaturowej.

6. Kabel

Należy wziąć pod uwagę

• przekrój żył,
• średnicę zewnętrzną kabla,
• liczbę żył,
• odporność temperaturową izolacji,
• rodzaj dławnicy,
• konieczność zastosowania kabla zbrojonego.

7. Sposób obsługi

W gniazdach 63 A załączanie odbywa się za pomocą pokrętła umieszczonego na obudowie

Gniazda przeciwwybuchowe IP66 do zastosowań zewnętrznych

---

Problem

Osprzęt montowany na zewnątrz narażony jest na deszcz, śnieg, pył, wilgoć, skraplanie się pary wodnej i zmienne temperatury.

Rozwiązanie

Gniazda HSP1P 63 W-SCT zapewniają stopień ochrony IP66. Obudowa oraz uszczelnienia chronią wnętrze przed pyłem i silnymi strugami wody.

Uszczelki silikonowe są odporne na:

• niskie temperatury,
• podwyższoną temperaturę,
• procesy starzenia materiału,
• zmienne warunki atmosferyczne.

Po wyjęciu wtyczki gniazdo powinno zostać zamknięte pokrywą ochronną. Stopień ochrony całej instalacji zależy również od właściwego doboru i montażu dławnic oraz zaślepek.

Korzyści

• możliwość montażu zewnętrznego,
• ochrona przed pyłem i wodą,
• ograniczony wpływ warunków atmosferycznych na styki,
• mniejsze ryzyko przenikania wilgoci do wnętrza.

Stopień IP66 nie oznacza przystosowania do trwałego zanurzenia ani możliwości kierowania strumienia wody bezpośrednio do otwartego gniazda.

Gniazda Ex odporne na korozję i niskie temperatury

---

Problem

W instalacjach zewnętrznych, morskich, chemicznych i procesowych osprzęt bywa narażony na niską temperaturę, wilgoć i czynniki korozyjne.

Rozwiązanie

Obudowa gniazda wykonana jest z antystatycznej żywicy poliestrowej BMC wzmocnionej włóknem szklanym.

Materiał zapewnia:

• odporność na korozję typową dla metalu,
• wysoką wytrzymałość mechaniczną,
• stabilność termiczną,
• dobrą izolacyjność,
• przydatność w trudnych warunkach przemysłowych.

Zakres pracy: od -45°C do +60°C.

Korzyści

• • możliwość pracy w instalacjach zewnętrznych,
• • zastosowanie w chłodnym klimacie i obiektach nieogrzewanych,
• • ograniczone problemy związane z korozją obudowy,
• • dłuższa żywotność w agresywnym środowisku.

Samoczyszczące tuleje stykowe

---

Problem

Kurz, naloty i zanieczyszczenia na stykach mogą podnosić rezystancję połączenia, powodować nagrzewanie się i obniżać niezawodność zasilania.

Rozwiązanie

Tuleje stykowe zastosowane w gniazdach HSP1P 63 W-SCT wyposażono w elementy przesuwne. Podczas łączenia z wtyczką powierzchnie styków są mechanicznie czyszczone.

Korzyści

• stabilniejsze połączenie,
• mniej nalotów na stykach,
• niższe ryzyko wzrostu rezystancji,
• większą niezawodność przy częstym użytkowaniu.

Funkcja ta nie zastępuje regularnych przeglądów technicznych

Dwa wejścia kablowe usprawniające montaż

---

Gniazda HSP1P 63 W-SCT mogą być wyposażone w dwa gwintowane otwory kablowe:

• 2 × M50 dla gniazd 50-63 A

Dwa wejścia ułatwiają dopasowanie kierunku prowadzenia przewodów i mogą umożliwić wykonanie okablowania przelotowego. Niewykorzystane otwory zamyka się certyfikowanymi zaślepkami Ex.
