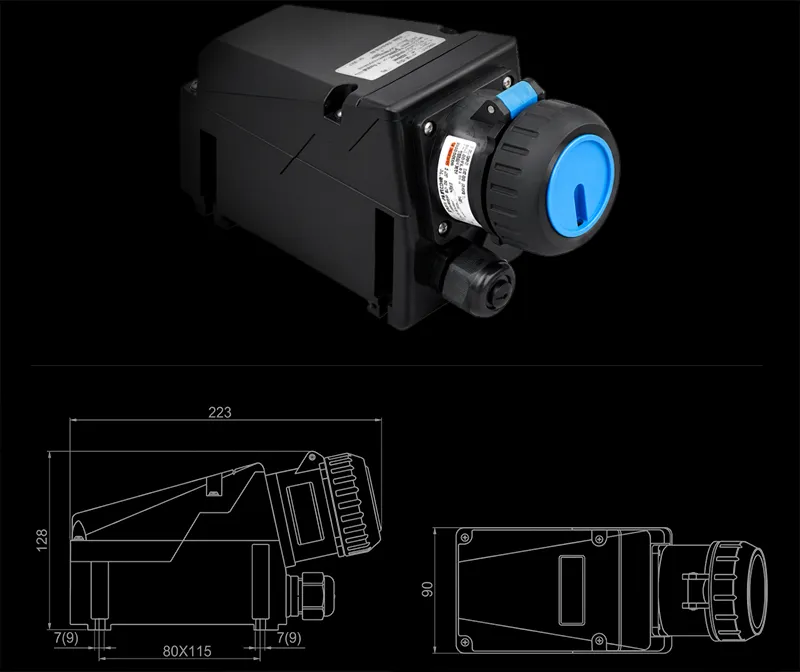

Gniazda przeciwwybuchowe Ex 16A / 32A / 63A /125A

Gniazda przeciwwybuchowe Ex z blokadą mechaniczną

Problem klienta

Przypadkowe wyjęcie wtyku z gniazda przy przepływie prądu może spowodować powstanie łuku elektrycznego. W atmosferze zawierającej palne gazy, pary lub pyły łuk może stać się źródłem zapłonu.

Rozwiązanie

Gniazda HSP1P ******W-SCT posiadają mechaniczną blokadę, która uniemożliwia wyjęcie wtyku, dopóki obwód pozostaje załączony.

W wariantach 16 A i 32 A:

• wtyk jest umieszczany w gnieździe,
• obrót wtyku powoduje załączenie wewnętrznego wyłącznika,
• wtyk pozostaje zablokowany w pozycji pracy,
• jego wyjęcie jest możliwe dopiero po obróceniu do pozycji wyłączonej.

W wariantach 63 A i 125 A:

• wtyk jest umieszczany w gnieździe,
• zasilanie jest załączane pokrętłem na obudowie,
• mechanizm blokuje możliwość wyjęcia wtyku,
• zwolnienie wtyku następuje dopiero po ustawieniu pokrętła w pozycji wyłączonej.

Korzyści dla użytkownika

• ograniczenie ryzyka rozłączania pod obciążeniem,
• ochrona przed powstawaniem niebezpiecznego łuku elektrycznego,
• wymuszenie prawidłowej kolejności obsługi,
• mniejsze ryzyko uszkodzenia styków,
• większe bezpieczeństwo operatora.

Gniazda przemysłowe Ex z wbudowanym wyłącznikiem

Problem klienta

W zwykłych gniazdach samo połączenie wtyku ze stykami może odbywać się przy aktywnym obwodzie. Operator nie zawsze ma pewność, czy w chwili wkładania lub wyjmowania wtyku przez styki płynie prąd.

Rozwiązanie

Gniazda **HSP1P ******W-SCT posiadają wbudowany wyłącznik sprzężony z mechanizmem blokady.

W wykonaniach 16 A i 32 A funkcja wyłącznika jest obsługiwana poprzez obrót wtyku. Samo włożenie wtyku nie załącza obwodu. W wykonaniach 63 A i 125 A załączenie i wyłączenie odbywa się za pomocą osobnego pokrętła na pokrywie gniazda. W obu przypadkach położenie elementu sterującego określa stan gniazda i możliwość wyjęcia wtyku.

Korzyści dla użytkownika

• kontrolowane załączanie zasilania,
• brak konieczności stosowania oddzielnego wyłącznika bezpośrednio przy gnieździe,
• czytelna obsługa,
• ograniczenie liczby operacji wykonywanych pod napięciem.

Wbudowany wyłącznik gniazda nie zastępuje zabezpieczeń instalacyjnych. Obwód powinien być wyposażony w odpowiednio dobrane zabezpieczenie zwarciowe i przeciążeniowe.

Gniazda Ex z zabezpieczeniem przed wyjęciem wtyku pod obciążeniem

Problem klienta

Operator może próbować odłączyć urządzenie bez wcześniejszego wyłączenia zasilania. Prowadzi to do szybszego zużycia styków, powstawania łuku i zwiększenia ryzyka zapłonu atmosfery wybuchowej.

Rozwiązanie

Konstrukcja gniazd HSP1P ******W-SCT mechanicznie uzależnia możliwość wyjęcia wtyku od stanu wyłącznika.

Wtyk można zwolnić dopiero po wyłączeniu obwodu:

• przez obrót wtyku do pozycji wyłączonej w wykonaniach 16 A i 32 A,
• przez ustawienie pokrętła w pozycji wyłączonej w wykonaniach 63 A i 125 A.

Korzyść dla użytkownika

Bezpieczeństwo nie zależy wyłącznie od prawidłowego zachowania operatora. Konstrukcja urządzenia fizycznie ogranicza możliwość wykonania niebezpiecznej operacji.

Jak bezpiecznie podłączać urządzenia elektryczne w strefie Ex?

Przed podłączeniem urządzenia należy sprawdzić zgodność gniazda i wtyku pod względem:

• prądu znamionowego,
• napięcia,
• liczby i układu styków,
• oznaczenia wykonania przeciwwybuchowego,
• warunków temperaturowych,
• średnicy oraz przekroju kabla.

Wykonania 16 A i 32 A

• Upewnij się, że gniazdo jest wyłączone.
• Włóż prawidłowo dobrany wtyk.
• Zablokuj połączenie.
• Obróć wtyk do pozycji załączonej.
• Po zakończeniu pracy obróć wtyk do pozycji wyłączonej.
• Zwolnij blokadę i wyjmij wtyk.
• Zamknij pokrywę ochronną gniazda.

Wykonania 63 A i 125 A

• Upewnij się, że pokrętło znajduje się w pozycji wyłączonej.
• Włóż prawidłowo dobrany wtyk.
• Zablokuj połączenie.
• Przestaw pokrętło na obudowie do pozycji załączonej.
• Po zakończeniu pracy ustaw pokrętło w pozycji wyłączonej.
• Zwolnij blokadę i wyjmij wtyk.
• Zamknij pokrywę ochronną.

Gniazda do atmosfer wybuchowych gazów i pyłów

Problem klienta

W zakładzie mogą występować zarówno strefy zagrożone wybuchem gazów i par, jak i obszary, w których zagrożenie tworzą pyły palne. Stosowanie odrębnych systemów osprzętu komplikuje projektowanie i utrzymanie instalacji.

Rozwiązanie

Gniazda HSP1P ******W-SCT są przeznaczone do pracy w:

• strefach 1 i 2 zagrożenia wybuchem gazów, par i mgieł,
• strefach 21 i 22 zagrożenia wybuchem pyłów i włókien palnych.

Oznaczenie wykonania przeciwwybuchowego serii:

II 2G Ex db eb IIC T6…T4 Gb
II 2D Ex tb IIIC T80°C Db

Urządzenia mogą być dobierane do gazów grup IIA, IIB i IIC oraz pyłów grup IIIA, IIIB i IIIC.

Korzyści dla użytkownika

• możliwość standaryzacji osprzętu w różnych częściach zakładu,
• prostsze zarządzanie częściami zamiennymi,
• ograniczenie liczby różnych systemów wtykowych,
• łatwiejsze szkolenie służb utrzymania ruchu.

Gniazda Ex do zakładów chemicznych i rafinerii

Problem klienta

W zakładach chemicznych, petrochemicznych i rafineriach osprzęt elektryczny jest narażony jednocześnie na atmosferę wybuchową, wilgoć, agresywne opary, zmiany temperatury i intensywną eksploatację.

Rozwiązanie

Gniazda HSP1P ******W-SCT łączą:

• wykonanie przeciwwybuchowe dla gazów i pyłów,
• obudowę z antystatycznego materiału BMC wzmacnianego włóknem szklanym (odmiana GRP),
• stopień ochrony IP66,
• silikonowe uszczelnienia odporne na starzenie i temperaturę,
• mechaniczną blokadę wtyku,
• wbudowany wyłącznik,
• szeroki zakres temperatury pracy.

Typowe zastosowania

• zasilanie przenośnych urządzeń serwisowych,
• stanowiska remontowe,
• urządzenia technologiczne,
• pompy i mieszadła,
• nagrzewnice,
• urządzenia pomiarowe,
• instalacje pomocnicze,
• wyposażenie używane podczas przestojów remontowych.

Gniazda ATEX do urządzeń przenośnych i serwisowych

Problem klienta

Urządzenia przenośne są wielokrotnie podłączane i odłączane. Zwiększa to ryzyko błędów operatora, zużycia styków oraz rozłączenia przewodu podczas pracy.

Rozwiązanie

Gniazda HSP1P ******W-SCT umożliwiają bezpieczne zasilanie kompatybilnych urządzeń przenośnych w strefie Ex.

Mechaniczna blokada:

• stabilizuje połączenie,
• zapobiega przypadkowemu wyjęciu wtyku,
• wymusza wyłączenie obwodu przed rozłączeniem,
• ogranicza ryzyko powstania łuku elektrycznego.

Samoczyszcząca konstrukcja tulei stykowych pomaga usuwać część nalotów z powierzchni styków podczas wykonywania połączenia.

Rozwiązanie może być stosowane między innymi do zasilania:

• przenośnych pomp,
• wentylatorów,
• urządzeń pomiarowych,
• wyposażenia remontowego,
• agregatów i urządzeń technologicznych w wykonaniu Ex,
• mobilnych urządzeń serwisowych.

Gniazda przeciwwybuchowe o prądzie do 125 A

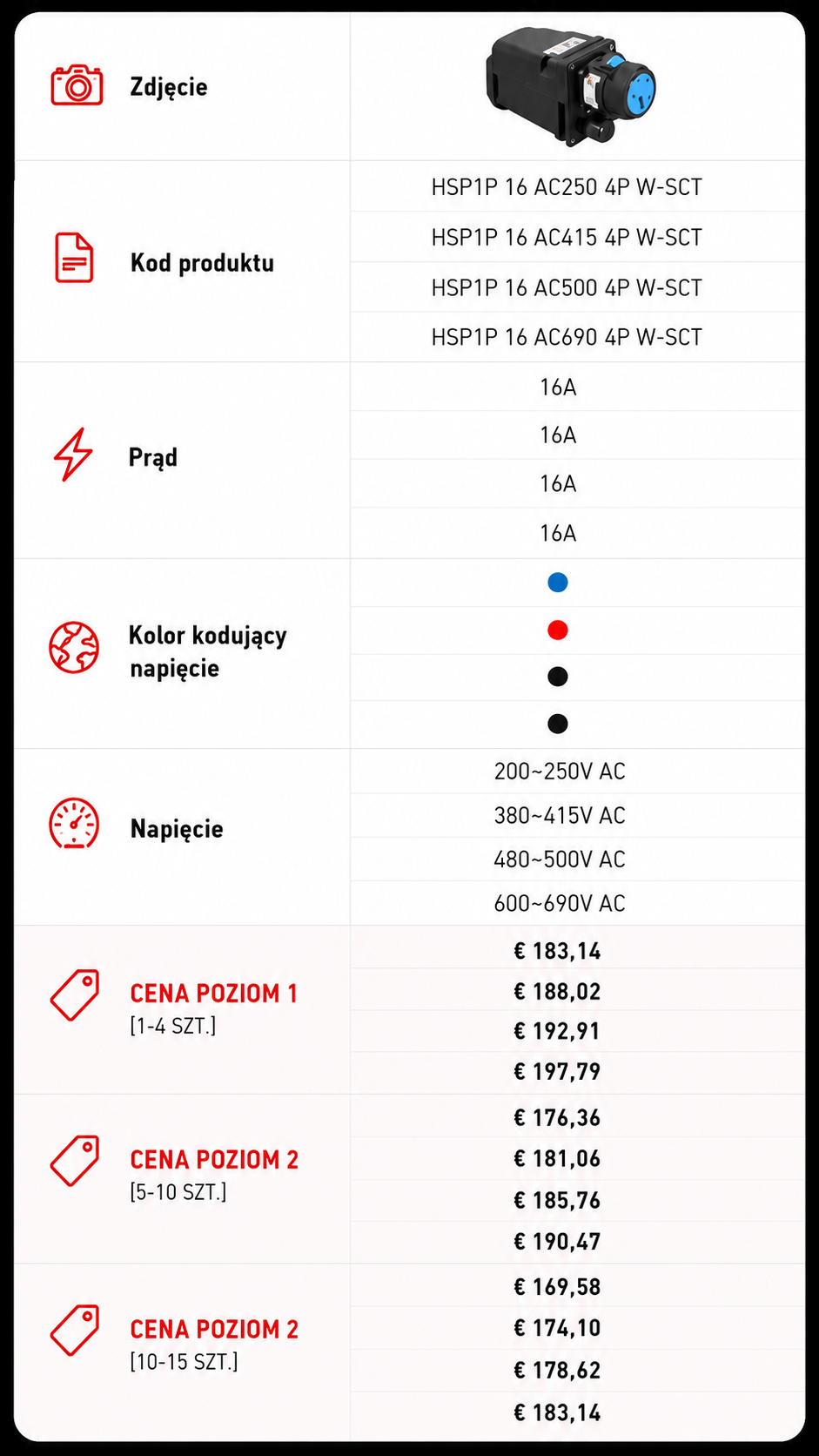

Na stronie przedstawiono typowe wykonania gniazd HSP1P ******W-SCT dla prądów:

• 16 A / 32 A / 63 A / 125 A.

W zależności od wymagań instalacji możemy również dostarczyć warianty:

• 10 A / 20 A / 25 A / 30 A / 50 A / 60 A / 100 A / 115 A.

Pozwala to dobrać rozwiązanie zarówno do niewielkich urządzeń serwisowych, jak i do odbiorników o znacznie większej mocy.

Dostępne konfiguracje styków

• 2P,
• 3P – 2P + PE,
• 3P – 1P + N + PE,
• 4P – 3P + PE,
• 4P – 3P + PE + NO,
• 5P – 3P + N + PE,
• 5P – 3P + N + PE + NO.

Styk pomocniczy NO może być wykorzystany między innymi do sygnalizacji, sterowania lub kontroli stanu połączenia. Jego dostępność zależy od konkretnego wariantu prądowego i wykonania.

Gniazda występują w wersjach przeznaczonych do napięć przemiennych do 690 V AC oraz napięć stałych do 250 V DC.

Ochrona przed przypadkowym zastosowaniem niewłaściwego wtyku

Problem klienta

W jednym zakładzie mogą występować gniazda o różnych napięciach, prądach znamionowych i przeznaczeniu. Pomyłka przy podłączaniu urządzenia może prowadzić do uszkodzenia odbiornika lub powstania zagrożenia.

Rozwiązanie

System HSP1P ******W-SCT wykorzystuje kilka poziomów zabezpieczenia.

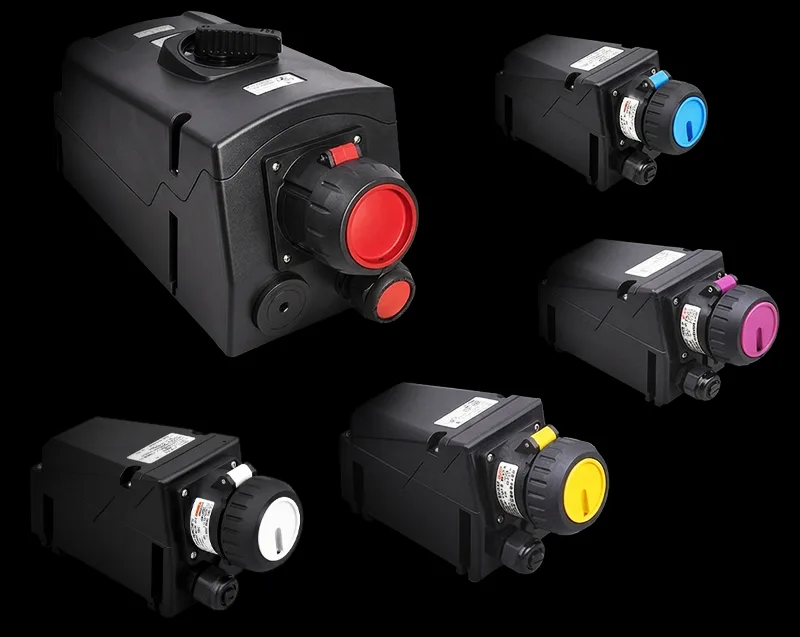

Kolory kodujące napięcie

Kolor elementów gniazda i wtyku pomaga szybko rozpoznać zakres napięcia. Ogranicza to ryzyko podłączenia urządzenia do obwodu o nieprawidłowych parametrach.

Kolor jest oznaczeniem pomocniczym. Przed wykonaniem połączenia należy zawsze sprawdzić dane znamionowe.

Zabezpieczenie przed połączeniem elementów o różnych prądach

Konstrukcja mechaniczna gniazd i wtyków o różnych prądach znamionowych zapobiega ich przypadkowemu połączeniu. Wtyk przeznaczony do innej wielkości prądowej nie pasuje do gniazda.

Zabezpieczenie przed podłączeniem zwykłego wtyku non-Ex

Konstrukcja gniazda uniemożliwia podłączenie typowego przemysłowego wtyku non-Ex. Ogranicza to ryzyko przypadkowego użycia osprzętu, który nie jest przeznaczony do pracy w atmosferze wybuchowej.

Korzyści dla użytkownika

• mniejsze ryzyko pomyłki napięcia,
• brak możliwości połączenia elementów o niezgodnych prądach,
• zabezpieczenie przed zastosowaniem zwykłego wtyku przemysłowego,
• łatwiejsza identyfikacja obwodów przez operatorów.

Jak dobrać gniazdo przeciwwybuchowe do wtyku?

Dobór należy rozpocząć od określenia parametrów zasilanego urządzenia.

1. Prąd znamionowy

Prąd znamionowy gniazda i wtyku musi odpowiadać parametrom obwodu oraz odbiornika. Typowe wykonania obejmują 16 A, 32 A, 63 A i 125 A.

2. Napięcie

Należy sprawdzić napięcie znamionowe urządzenia oraz oznaczenie kolorystyczne systemu. Sam kolor nie zastępuje kontroli tabliczki znamionowej.

3. Liczba i układ styków

Należy określić, czy instalacja wymaga:

• dwóch styków,
• dwóch styków i PE,
• przewodu fazowego, neutralnego i PE,
• trzech faz i PE,
• trzech faz, przewodu neutralnego i PE,
• dodatkowego styku pomocniczego NO.

4. Rodzaj strefy Ex

Oznaczenie urządzenia musi odpowiadać klasyfikacji miejsca instalacji, grupie gazowej lub pyłowej oraz wymaganej klasie temperaturowej.

5. Temperatura otoczenia

Maksymalna dopuszczalna temperatura zależy od konkretnego wariantu, prądu, przekroju przewodów oraz klasy temperaturowej.

6. Kabel

Należy uwzględnić:

• przekrój żył,
• średnicę zewnętrzną kabla,
• liczbę żył,
• odporność temperaturową izolacji,
• rodzaj dławnicy,
• potrzebę zastosowania kabla zbrojonego lub niezbrojonego.

7. Sposób obsługi

Należy uwzględnić różnicę konstrukcyjną:

• 16 A i 32 A – załączanie przez obrót wtyku,
• 63 A i 125 A – załączanie pokrętłem na obudowie.

Gniazda przeciwwybuchowe IP66 do zastosowań zewnętrznych

Problem klienta

Osprzęt instalowany na zewnątrz jest narażony na deszcz, śnieg, pył, wilgoć, kondensację i zmienne temperatury.

Rozwiązanie

Gniazda HSP1P ******W-SCT zapewniają stopień ochrony IP66. Obudowa i elementy uszczelniające chronią wnętrze przed pyłem oraz silnymi strumieniami wody.

Silikonowe uszczelki są odporne na:

• niskie temperatury,
• podwyższoną temperaturę,
• starzenie,
• zmienne warunki atmosferyczne.

Po wyjęciu wtyku gniazdo należy zamknąć pokrywą ochronną. Stopień ochrony całej instalacji zależy również od prawidłowego doboru i montażu dławnic oraz zaślepek.

Korzyści dla użytkownika

• możliwość montażu na zewnątrz,
• ochrona przed pyłem i wodą,
• ograniczenie wpływu warunków atmosferycznych na styki,
• mniejsze ryzyko przedostawania się wilgoci do wnętrza.

IP66 nie oznacza przeznaczenia do trwałego zanurzenia ani możliwości kierowania wody do otwartego gniazda.

Gniazda Ex odporne na korozję i niskie temperatury

Problem klienta

W instalacjach zewnętrznych, morskich, chemicznych i procesowych osprzęt może być narażony na niską temperaturę, wilgoć i działanie substancji powodujących korozję.

Rozwiązanie

Obudowa gniazda wykonana jest z antystatycznej żywicy poliestrowej BMC wzmacnianej włóknem szklanym.

Materiał zapewnia:

• odporność na typową korozję metalowych obudów,
• wysoką wytrzymałość mechaniczną,
• stabilność termiczną,
• dobre właściwości izolacyjne,
• możliwość stosowania w wymagającym środowisku przemysłowym.

Minimalna temperatura pracy serii wynosi -45°C. Maksymalna dopuszczalna temperatura zależy od konkretnego wykonania i może wynosić do +65°C.

Korzyści dla użytkownika

• możliwość pracy w instalacjach zewnętrznych,
• zastosowanie w chłodnym klimacie i nieogrzewanych obiektach,
• ograniczenie problemów związanych z korozją obudowy,
• dłuższa trwałość w agresywnym środowisku.

Samoczyszczące tuleje stykowe

Problem klienta

Kurz, naloty i zanieczyszczenia na stykach mogą zwiększać rezystancję połączenia, prowadzić do nagrzewania oraz pogarszać niezawodność zasilania.

Rozwiązanie

Tuleje stykowe zastosowane w gniazdach **HSP1P ******W-SCT posiadają elementy przesuwne. Podczas łączenia z wtykiem powierzchnie stykowe są mechanicznie oczyszczane.

Korzyści dla użytkownika

• stabilniejsze połączenie elektryczne,
• ograniczenie osadzania się nalotów,
• mniejsze ryzyko wzrostu rezystancji,
• większa niezawodność przy wielokrotnym łączeniu.

Funkcja samoczyszczenia nie zastępuje okresowych przeglądów i konserwacji.

Dwa wejścia kablowe ułatwiające wykonanie instalacji

W zależności od wielkości i prądu znamionowego gniazda **HSP1P ******W-SCT mogą posiadać dwa gwintowane otwory kablowe:

• 2 × M20 lub 2 × M25 dla najmniejszych gniazd,
• 2 × M25 dla wybranych gniazd10-20 A,
• 2 × M32 lub 2 × M40 dla gniazd 20-32 A,
• 2 × M50 dla gniazd 50-63 A,
• 2 × M63 dla gniazd 100-125 A.

Dwa wejścia ułatwiają dopasowanie kierunku prowadzenia przewodów i mogą umożliwiać wykonanie okablowania przelotowego. Niewykorzystane otwory są zamknięte odpowiednimi, certyfikowanymi elementami zaślepiającymi Ex.
