Sie sind austauschbar mit den Trennschaltern der großen Hersteller:
Isolierschalter für Ex-Zonen: 1, 2, 21, 22
Ein Gerät – viele Funktionen (Betrieb auch als Haupt- oder Sicherheitsschalter: Kategorie AC-3 und AC-23). Das erhöht die Funktionalität und spart gleichzeitig Platz und vereinfacht die Installation.
LOTO-Verriegelungsoption (drei Vorhängeschlösser)
Langlebigkeit bei häufigem Radfahren
Senkung der Dienstleistungskosten
Herunterladen

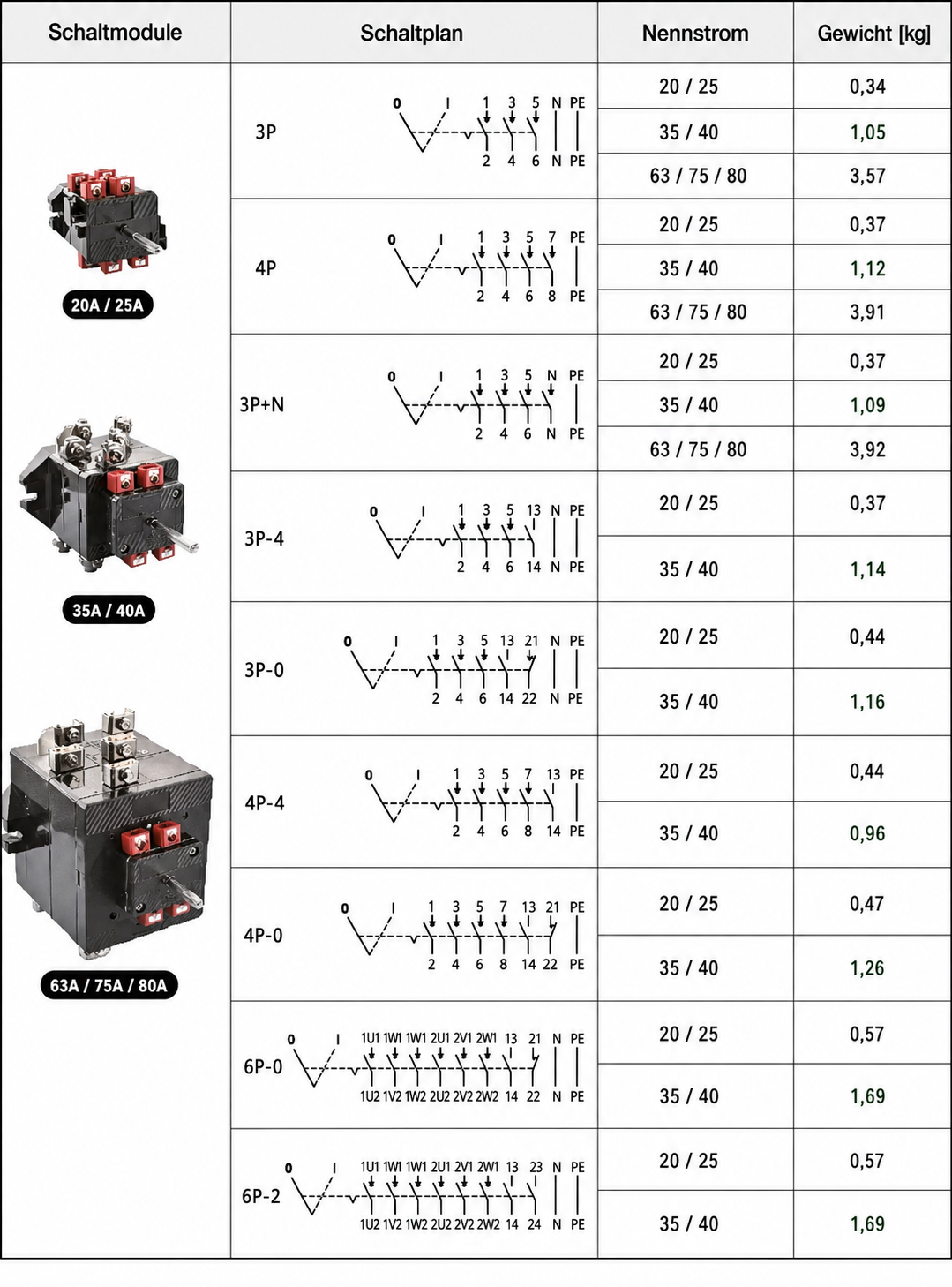

Einsicht in die elektrischen Schaltpläne aus dem Datenblatt
Technische Daten:
Zertifizierungen: ATEX, IECEx
ATEX-Kennzeichnung:
II 2 G Ex db eb IIC T5/T6 Gb
II 2 D Ex tb IIIC T85oCDb
IECEx-Bezeichnung:
Gehäusematerial: SMC (GRP)
Knopfgröße:

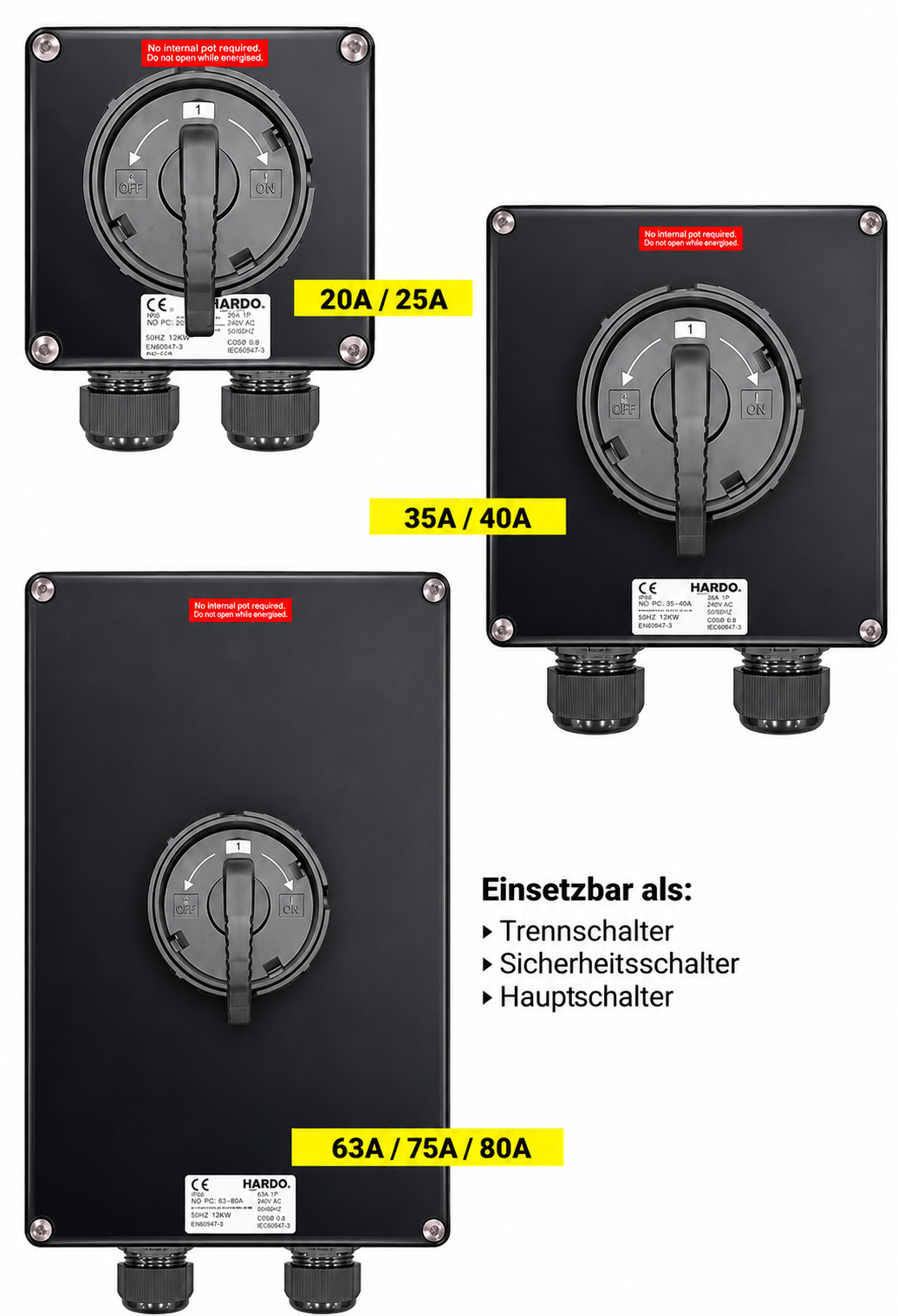

Durchmesser: 105 mm
Gesamtbreite mit Griff: 120mm
Zulässige Umgebungstemperatur: -40°C bis +55°C
Schutzart: IP66
Nennspannung: 230V – 690V
Nennstrom: 20A – 80A
In einem Gehäuse aus rostfreiem Stahl: 20A-180A
Kurzschlussschutz
(Nennwerte der Sicherungen):
20A/25A: 20kA, 500V/35A
30A/40A: 20kA, 500V/63A
63A/75A/80A: 50kA, 500V/160A
Sicherungstyp: gG (IEC/EN 60269-1)
Bemessungsisolationsspannung (Ui): 800V
Nennstoßspannung (Uimp): 6kV
Kurzzeitiger Bemessungsfehlerstrom (Icw):
3kA für 20A, 25A, 35A, 40A
10kA für 63A, 75A, 80A
Nenn-Kurzschlussausschaltvermögen (Icm):
4kA für 20A, 25A, 35A, 40A
17kA für 63A, 75A, 80A
Leiterquerschnitte:
20A/25A: 2×1,5 bis 4mm²
35A/40A: 2×10mm²
63A/75A/80A: 2×16 bis 25mm²
Preis:
Sicherheit im Service – das LOTO-System
Mit den Ex-HARDO-Trennschaltern kann der Drehknopf mit drei Vorhängeschlössern in der “AUS”-Stellung verriegelt werden – LOTO (Lockout/Tagout) konform.
Unbeabsichtigtes Einschalten verhindern
Möglichkeit der gleichzeitigen Sperrung durch mehrere Personen
OSHA-konform, EN 1037
Einfache und integrierte Bedienung
Kategorie der Verwendung: AC-3 / AC-23
Die ATEX-Trennschalter von HARDO haben eine AC-3- und AC-23-Verwendungskategorie gemäß IEC 60947-3, was bedeutet, dass sie auch als Betriebsschalter (Lasttrennschalter und Schalter, die unter Last arbeiten) sowie als Sicherheitsschalter verwendet werden können.
Merkmale:
AC-3: Steuerung von Käfigläufermotoren – Starten und Stoppen während des Betriebs
AC-23: induktive Lasten (Motoren, Transformatoren) – häufige Abschaltung unter Last
Der Einsatz eines Trennschalters, der diese Anforderungen erfüllt, macht zusätzliche Betriebstrenner oder Schalter überflüssig. Auf diese Weise fungiert der HARDO Trennschalter gleichzeitig als Hauptschalter, Betriebsschalter und Sicherheitselement, was zu einer vereinfachten Installation und einer erhöhten Zuverlässigkeit des Systems führt.
Konstruktion und Haltbarkeit des SMC-Verbundgehäuses
Das Gehäuse der Ex HARDO Isolationsschalter besteht aus einem glasfaserverstärkten Hochleistungs-SMC (Sheet Moulding Compound). Dieses Material bietet eine außergewöhnliche Haltbarkeit und Beständigkeit gegen Umwelteinflüsse.
SMC-Materialeigenschaften:
Mechanische Beständigkeit: bis zu 90% der ursprünglichen Festigkeit nach 20 Jahren
Konform mit ISO 4892 (UV, Temperatur, Feuchtigkeit)
UL 746C Zertifizierung
Thermische und elektrische Isolierung
Chemikalien- und Feuerbeständigkeit
Keine Korrosion, keine Wartung
Geringes Gewicht – einfache Installation
Hohe Oberflächenbeständigkeit
ATEX HARDO-Trennschalter – zuverlässige Sicherheit in Ex-Zonen
Die Ex ATEX-Trennschalter von HARDO sind fortschrittliche Geräte, die auch als Haupt- und Sicherheitsschalter fungieren können (sie sind Trennschalter und Schalter der Gebrauchskategorie AC-23 und AC-3).
Ex-Trennschalter wurden für die sichere und dauerhafte Abschaltung von Stromkreisen in gas- und staubgefährdeten Bereichen entwickelt. Dank der Verwendung hochwertiger Komponenten, der robusten modularen Bauweise und der Erfüllung der Anforderungen der ATEX- und IECEx-Richtlinien sind diese Trennschalter die ideale Lösung für Industrieanlagenplaner, Maschinenhersteller und Endverbraucher, für die Sicherheit und Zuverlässigkeit Priorität haben.
Bewerbung
Trennschalter für Motoren, Pumpen, Ventilatoren, Staubabscheider
Arbeiten in Anwendungen mit hoher Trägheit
Service-Schutz für Wartungsarbeiten (LOTO-Konformität)
Abschaltung von Motoren, Transformatoren, Heizungen und induktiven Geräten
In Kombination mit Automatisierungssystemen kann er als Leistungsstatusanzeige fungieren
Elektrische Kontakte
Hauptkontakte: 3, 4, 5 oder 6
Hilfskontakte:
NEIN / NEIN + NC / 2NO
PE / PE + N / PE + N abgekoppelt
Material: Silberlegierung
Individuelle Konfiguration eines Ex-Trennschalters
Dank seines modularen Aufbaus kannst du den Switch ganz nach deinen Bedürfnissen konfigurieren.
Kabelverschraubungen
Polyamid (M16-M63; bis zu 16 Stück)
Metall: Messing / vernickeltes Messing / rostfreier Stahl (M16-M63; bis zu 12 Stück)
für unverstärkte / verstärkte / geschirmte Kabel
Erdung durch die Messingplatte zur Außenseite des Schalters über die Erdungsschraube
