Ex ATEX Sicherheitsschalter

Zweistellige Ex ATEX Sicherheitsschalter (ein/aus):

Geeignet für Ex-Zonen: 1, 2, 21, 22

Multifunktional – kann als Haupttrennschalter, Betriebsschalter und Sicherheitskomponente verwendet werden (Verwendungskategorie: AC-3, AC-23)

Sie haben eine lange Lebensdauer mit vielen Betriebszyklen

Du bringst die Vorhängeschlösser so an, wie es die LOTO-Verfahren verlangen

Ein Gerät und viele Funktionen bedeutet auch geringere Kosten für Installation und späteren Service

Zum Herunterladen

Datenblatt

Betriebsanleitung

EU-Konformitätserklärung

ATEX-Zertifikat

IECEx-Zertifizierung

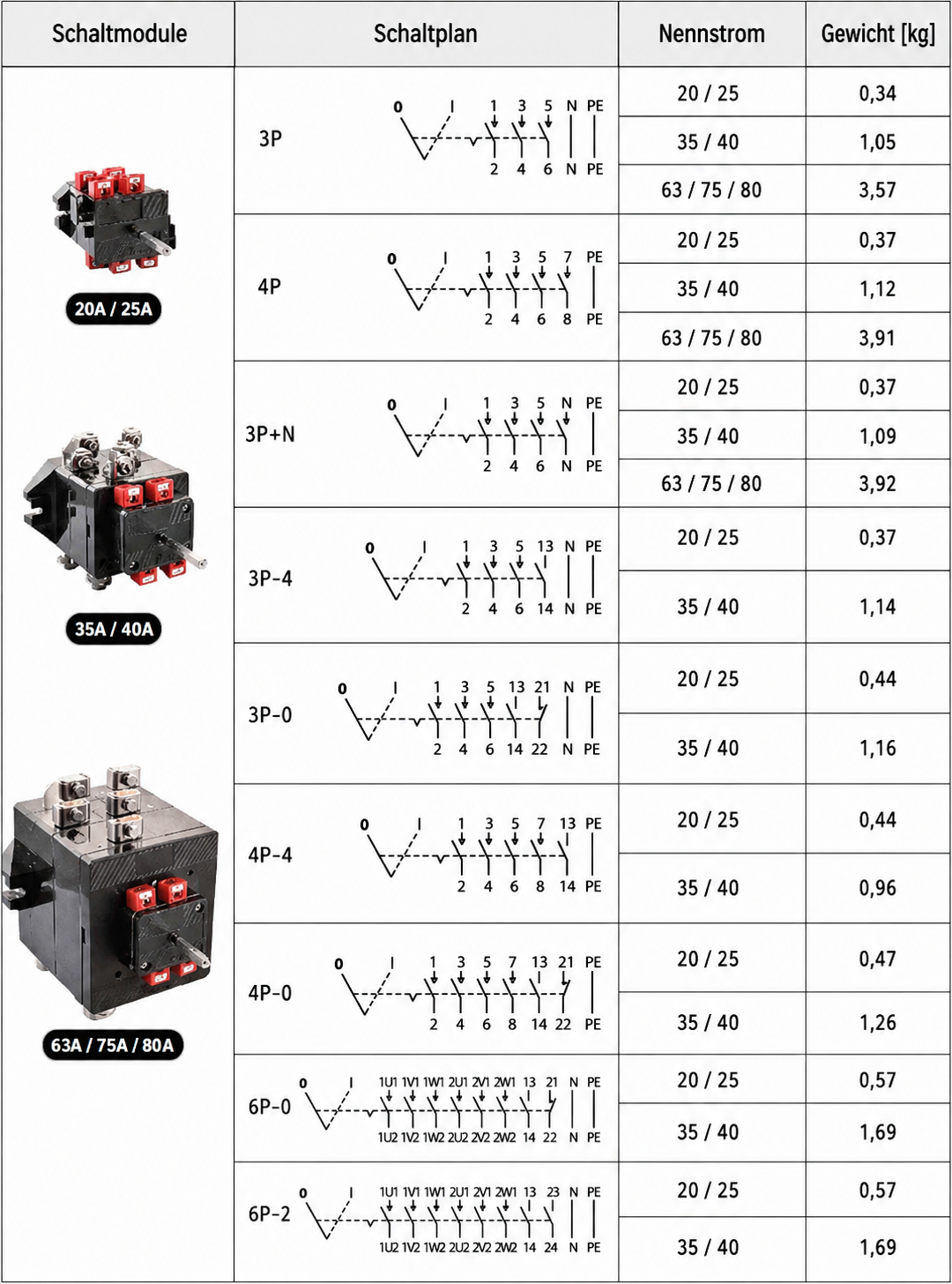

Einsicht in die elektrischen Schaltpläne aus dem Datenblatt

Technische Daten:

Zertifizierungen: ATEX, IECEx

ATEX-Kennzeichnung:

II 2 G Ex db eb IIC T5/T6 Gb

II 2 D Ex tb IIIC ^T85oCDb

IECEx-Bezeichnung:

Ex db eb IIC T5/T6 Gb

Ex tb IIIC ^T85oCDb

Gehäusematerial: SMC (GRP)

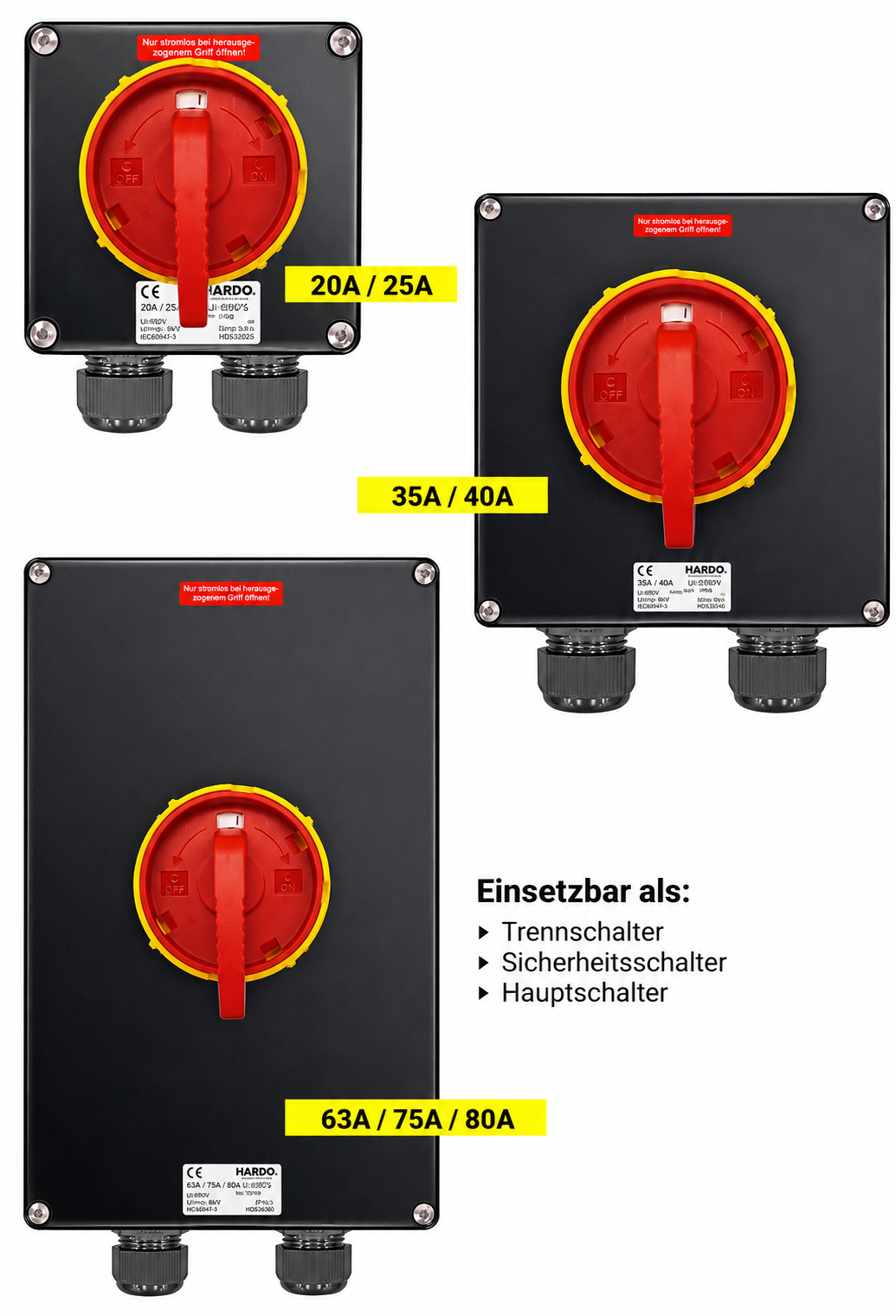

Knopfgröße:

Durchmesser: 105 mm
Gesamtbreite mit Griff: 120mm

Zulässige Umgebungstemperatur: -40°C bis +55°C

Schutzart: IP66

Nennspannung: 230V – 690V

Nennstrom: 20A – 80A

In einem Gehäuse aus rostfreiem Stahl: 20A-180A

Kurzschlussschutz
(Nennwerte der Sicherungen):

20A/25A: 20kA, 500V/35A
30A/40A: 20kA, 500V/63A
63A/75A/80A: 50kA, 500V/160A
gG-Sicherung (IEC/EN 60269-1)

Bemessungsisolationsspannung (Ui): 800V

Nennstoßspannung (Uimp): 6kV

Kurzzeitiger Bemessungsfehlerstrom (Icw):

3kA für 20A, 25A, 35A, 40A
10kA für 63A, 75A, 80A

Nenn-Kurzschlussausschaltvermögen (Icm):

4kA für 20A, 25A, 35A, 40A
17kA für 63A, 75A, 80A

Leiterquerschnitte:

20A/25A: 2×1,5 bis 4mm²
35A/40A: 2×10mm²
63A/75A/80A: 2×16 bis 25mm²

Preis:

Products on request

safety switch ex hardo custom manufacture

Predefined products

Large knob

safety switch ex hardo overall width 120 mm

Operable with gloves

safety switch ex hardo operate with work gloves

Sicherheit im Service – das LOTO-System

Ex HARDO Sicherheitsschalter ermöglichen die Verwendung von drei Vorhängeschlössern, um den Knopf in der “AUS”-Stellung zu verriegeln, wie es das LOTO (Lockout/Tagout)-Verfahren vorschreibt.

Unbeabsichtigtes Einschalten verhindern

Möglichkeit der gleichzeitigen Sperrung durch mehrere Personen

OSHA-konform, EN 1037

Einfache und integrierte Bedienung

Kategorie der Verwendung: AC-3 / AC-23

Ex ATEX HARDO Sicherheitsschalter erfüllen die Anforderungen der Gebrauchskategorie AC-3 und AC-23 gemäß IEC 60947-3, was bedeutet, dass sie nicht nur als Trennschalter, sondern auch als Betriebsschalter – zum Schalten und Trennen von Stromkreisen unter Last oder als Trennschalter – verwendet werden können.

Merkmale der Nutzungskategorie:

AC-3: Entwickelt für die Steuerung von Käfigläufermotoren: Starten und Stoppen im Normalbetrieb,

AC-23: Umgang mit induktiven Lasten (z. B. Motoren, Transformatoren): häufiges An- und Abkoppeln unter Last.

So kann der HARDO Sicherheitsschalter in explosionsgefährdeten Bereichen gleichzeitig als Haupttrennschalter, Betriebsschalter und Komponente des Sicherheitssystems fungieren, was die Installation vereinfacht und die Zuverlässigkeit erhöht.

Konstruktion und Haltbarkeit des SMC-Verbundgehäuses

Die HARDO Sicherheitsschalter haben ein Gehäuse aus robustem glasfaserverstärktem SMC (Sheet Moulding Compound), das Beständigkeit gegen mechanische Beschädigungen und widrige Umweltbedingungen garantiert.

SMC-Materialeigenschaften:

Mechanische Beständigkeit: bis zu 90% der ursprünglichen Festigkeit nach 20 Jahren

Konform mit ISO 4892 (UV, Temperatur, Feuchtigkeit)

UL 746C Zertifizierung

Thermische und elektrische Isolierung

Chemikalien- und Feuerbeständigkeit

Keine Korrosion, keine Wartung

Geringes Gewicht – einfache Installation

Hohe Oberflächenbeständigkeit

Beschreibung

Anweisungen

Bescheinigungen

HARDO Sicherheitsschalter – zuverlässige Sicherheit in Ex-Zonen

Der HARDO Sicherheitsschalter ist ein Gerät zur Notstromunterbrechung in Anlagen, die in explosionsgefährdeten Bereichen betrieben werden. Er erfüllt die Anforderungen der ATEX-Richtlinie 2014/34/EU und IECEx und ermöglicht eine effektive Stromkreisunterbrechung im Unterlastbetrieb – gemäß den Gebrauchskategorien AC-3 und AC-23 nach IEC 60947-3

Bewerbung

Sicherheitshauptschalter für Maschinen und Prozesslinien

Notabschaltung in Notsituationen (EMO)

Service-Schutz für Wartungsarbeiten (LOTO-Konformität)

Abschaltung von Motoren, Transformatoren, Heizungen und induktiven Geräten

In Kombination mit Automatisierungssystemen kann er als Leistungsstatusanzeige fungieren

Individuelle Konfiguration des Sicherheitsschalters

Zusätzlich zum Standardkatalogangebot bieten wir auch die Möglichkeit, Sicherheitsschalter für explosionsgefährdete Bereiche komplett individuell zu gestalten. Jedes Modell kann an die individuellen technischen Anforderungen und Anwendungsbedingungen angepasst werden. Unser flexibler Ansatz bei der Konfiguration ermöglicht es uns, auch nicht standardisierte Kundenerwartungen zu erfüllen. Diese Modifizierbarkeit ist einer unserer Hauptvorteile. Dadurch eignen sich unsere Lösungen sowohl für typische Installationen als auch für Projekte mit erhöhten Anforderungen.
