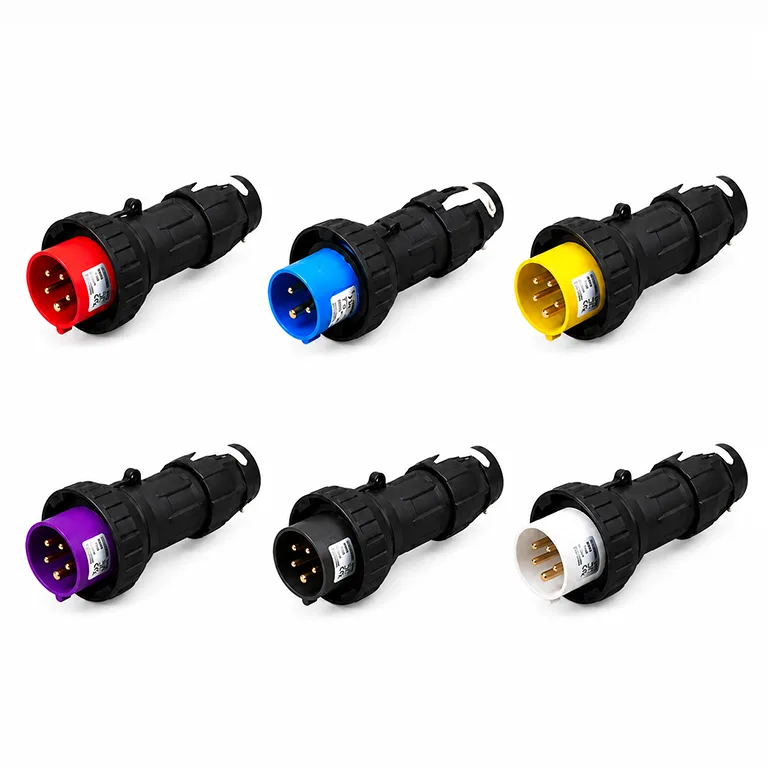

ATEX fişleri
16 A | 32 A | 63 A | 125 A
HARDO HSP1P******PLG
ATEX işareti
II 2 G Ex db eb IIC T6….T4 Gb
II 2 D Ex tb IIIC T80°C Db
Teknik özellikler
İndirmeler
Almanya, İtalya ve Hırvatistan’daki markalarla yapılan karşılaştırma, üretim kalitesinde gözle görülür bir fark olmamasına rağmen ortalama yüzde 30’luk bir fiyat farkı ortaya koydu.
En popüler ürün çeşitlerinin her an stokta bulunmasını sağlamak için stoklarımızı sürekli olarak yeniliyoruz.
Ex bölgeleri için, kurulum gereksinimlerine göre özel olarak tasarlanmış priz setleri ve dağıtım panoları tasarlıyor ve üretiyoruz.
Ürünlerimiz yüksek kalitede mi? Demo merkezimize bir ziyaret randevusu alın ve ürünlerimizi diğer şirketlerin çözümleriyle karşılaştırın.
FİYATLARI GÖR / DAĞITICI OLUN
Ex tipi priz ve fişler için fiyat listesi
Skrzynki łączeniowe
Eski fişler
Kimyasallara, aşınmaya ve darbelere karşı
kimyasallara, aşınmaya ve darbelere karşı
Yüksek mekanik mukavemet – kullanılan malzemeler (poliamid 66, polikarbonat), aşınmaya, darbeye, basınca, sık bağlantı ve bağlantı kesme işlemlerine ve endüstriyel kullanım sırasında karşılaşılan yüklere karşı yüksek direnç sağlar.
Yağlara, greslere ve birçok kimyasala karşı dayanıklılık – bu özellik , kimya ve petrokimya tesisleri de dahil olmak üzere büyük endüstriyel tesislerin zorlu ortamlarında konektörlerin dayanıklılığını artırır .
Kazara bağlantının kesilmesine karşı koruma – HARDO prizleriyle birlikte kullanıldığında , kilit tasarımı devreye elektrik veriliyken fişin çıkarılmasını engeller ve böylece elektrik arkı oluşma riskini azaltır.
Güvenli kablo sabitlemesi – dahili gerilim azaltma kelepçesi , cihazın çekilmesi, hareket ettirilmesi ve tekrar tekrar bağlanmasından kaynaklanan mekanik baskıdan elektrik bağlantılarını korur.
16 A akım için eski tip fiş
CURRENT | POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|---|
16A | 2P | HSP1P 16 AC25 2P PLG / HSP1P 16 DC25 2P LPG HSP1P 16 AC50 2P W-SCT / HSP1P 16 DC50 2P W-SCT | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC | Download |
16A | 3P (2P + PE) | HSP1P 16 AC25 3P PLG / HSP1P 16 DC25 3P PLG HSP1P 16 AC50 3P PLG / HSP1P 16 DC50 3P PLG HSP1P 16 AC130 3P PLG HSP1P 16 AC250 3P PLG / HSP1P 16 DC250 3P PLG | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC 🟡 110~130V AC 🔵 200~250V / 50~250VAC | Download |
16A | 3P (1P + N + PE) | HSP1P 16 AC25 3P PLG HSP1P 16 AC50 3P PLG HSP1P 16 AC130 3P PLG | 🟣 20~25V AC ⚪ 36~50V AC 🟡 110~130V AC | Download |
16A | 4P (3P + PE) | HSP1P 16 AC250 4P PLG HSP1P 16 AC415 4P PLG HSP1P 16 AC500 4P PLG HSP1P 16 AC690 4P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
16A | 5P (3P + N + PE) | HSP1P 16 AC250 5P PLG HSP1P 16 AC415 5P PLG HSP1P 16 AC500 5P PLG HSP1P 16 AC690 5P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||||
KOD PRODUKTU AC/DC | ILOŚĆ STYKÓW | NAPIĘCIE AC/DC |
|---|---|---|
HSP1P 16 AC25 2P PLG / HSP1P 16 DC25 2P LPG HSP1P 16 AC50 2P W-SCT / HSP1P 16 DC50 2P W-SCT | 2P | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC |
Pobierz kartę katalogową |
||
HSP1P 16 AC25 3P PLG / HSP1P 16 DC25 3P PLG HSP1P 16 AC50 3P PLG / HSP1P 16 DC50 3P PLG HSP1P 16 AC130 3P PLG HSP1P 16 AC250 3P PLG / HSP1P 16 DC250 3P PLG | 3P (2P + PE) | 🟣 20~25V AC / 20~25V DC ⚪ 36~50V AC / 36~50V DC 🟡 110~130V AC 🔵 200~250V / 50~250VAC |
Pobierz kartę katalogową |
||
HSP1P 16 AC25 3P PLG HSP1P 16 AC50 3P PLG HSP1P 16 AC130 3P PLG | 3P (1P + N + PE) | 🟣 20~25V AC ⚪ 36~50V AC 🟡 110~130V AC |
Pobierz kartę katalogową |
||
HSP1P 16 AC250 4P PLG HSP1P 16 AC415 4P PLG HSP1P 16 AC500 4P PLG HSP1P 16 AC690 4P PLG | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
HSP1P 16 AC250 5P PLG HSP1P 16 AC415 5P PLG HSP1P 16 AC500 5P PLG HSP1P 16 AC690 5P PLG | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
Temperatura otoczenia: -45°C do +65°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M25 + zaślepka M25 Wbudowany wyłącznik: załączanie / wyłączanie przez obrót wtyczki w gnieździe |
||
32 A akım için eski tip fiş
CURRENT | POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|---|
32A | 3P (2P + PE) | HSP1P 32 AC250 3P PLG HSP1P 32 AC415 3P PLG HSP1P 32 AC500 3P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC | Download |
32A | 4P (3P + PE) | HSP1P 32 AC250 4P PLG HSP1P 32 AC415 4P PLG HSP1P 32 AC500 4P PLG HSP1P 32 AC690 4P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
32A | 5P (3P + N + PE) | HSP1P 32 AC250 5P PLG HSP1P 32 AC415 5P PLG HSP1P 32 AC500 5P PLG HSP1P 32 AC690 5P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||||
KOD PRODUKTU | ILOŚĆ STYKÓW | NAPIĘCIE AC |
|---|---|---|
HSP1P 32 AC250 3P PLG HSP1P 32 AC415 3P PLG HSP1P 32 AC500 3P PLG | 3P (2P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC |
Pobierz kartę katalogową |
||
HSP1P 32 AC250 4P PLG HSP1P 32 AC415 4P PLG HSP1P 32 AC500 4P PLG HSP1P 32 AC690 4P PLG | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
HSP1P 32 AC250 5P PLG HSP1P 32 AC415 5P PLG HSP1P 32 AC500 5P PLG HSP1P 32 AC690 5P PLG | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
Temperatura otoczenia: -45°C do +50°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M40 + zaślepka M40Wbudowany wyłącznik: załączanie / wyłączanie przez obrót wtyczki w gnieździe |
||
63 A akım için eski tip fiş
CURRENT | POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|---|
63A | 4P (3P + PE) | HSP1P 63 AC250 4P PLG HSP1P 63 AC415 4P PLG HSP1P 63 AC500 4P PLG HSP1P 63 AC690 4P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
63A | 5P (3P + N + PE) | HSP1P 63 AC250 5P PLG HSP1P 63 AC415 5P PLG HSP1P 63 AC500 5P PLG HSP1P 63 AC690 5P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||||
KOD PRODUKTU | ILOŚĆ STYKÓW | NAPIĘCIE AC |
|---|---|---|
HSP1P 63 AC250 4P PLG HSP1P 63 AC415 4P PLG HSP1P 63 AC500 4P PLG HSP1P 63 AC690 4P PLG | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
HSP1P 63 AC250 5P PLG HSP1P 63 AC415 5P PLG HSP1P 63 AC500 5P PLG HSP1P 63 AC690 5P PLG | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
Temperatura otoczenia: -45°C do +50°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M50 + zaślepka M50 Wbudowany wyłącznik: załączanie / wyłączanie poprzez pokrętło na obudowie |
||
125 A akım için eski tip fiş
CURRENT | POLES | AC/DC PART NO. | AC/DC VOLTAGE | DATA SHEET |
|---|---|---|---|---|
125A | 4P (3P + PE) | HSP1P 125 AC250 4P PLG HSP1P 125 AC415 4P PLG HSP1P 125 AC500 4P PLG HSP1P 125 AC690 4P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
125A | 4P (3P + PE + NO) | HSP1P 125 AC250 4P PLG HSP1P 125 AC415 4P PLG HSP1P 125 AC500 4P PLG HSP1P 125 AC690 4P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
125A | 5P (3P + N + PE) | HSP1P 125 AC250 5P PLG HSP1P 125 AC415 5P PLG HSP1P 125 AC500 5P PLG HSP1P 125 AC690 5P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
125A | 5P (3P + N + PE + NO) | HSP1P 125 AC250 5P PLG HSP1P 125 AC415 5P PLG HSP1P 125 AC500 5P PLG HSP1P 125 AC690 5P PLG | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC | Download |
Ambient temperature: -45°C to +65°C | Degree of protection: IP66 | Cable entry: M25 cable gland + M25 blanking plug Integrated switch: ON / OFF switching by rotating the plug in the socket |
||||
KOD PRODUKTU | ILOŚĆ STYKÓW | NAPIĘCIE AC |
|---|---|---|
HSP1P 125 AC250 4P PLG HSP1P 125 AC415 4P PLG HSP1P 125 AC500 4P PLG HSP1P 125 AC690 4P PLG | 4P (3P + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
HSP1P 125 AC250 4P PLG HSP1P 125 AC415 4P PLG HSP1P 125 AC500 4P PLG HSP1P 125 AC690 4P PLG | 4P (3P + PE + NO) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
HSP1P 125 AC250 5P PLG HSP1P 125 AC415 5P PLG HSP1P 125 AC500 5P PLG HSP1P 125 AC690 5P PLG | 5P (3P + N + PE) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
HSP1P 125 AC250 5P PLG HSP1P 125 AC415 5P PLG HSP1P 125 AC500 5P PLG HSP1P 125 AC690 5P PLG | 5P (3P + N + PE + NO) | 🔵 200~250V AC 🔴 380~415V AC ◯ 480~500V AC ◯ 600~690V AC |
Pobierz kartę katalogową |
||
Temperatura otoczenia: -45°C do +40°C | Stopień ochrony: IP66 | Wejście kablowe: dławnica M63 + zaślepka M63Wbudowany wyłącznik: załączanie / wyłączanie poprzez pokrętło na obudowie |
||
Kimyasallara karşı yüksek direnç
ve kimyasallara
HCS1P soketlerinin üretiminde kullanılan cam elyaf takviyeli polyester (GRP), aşındırıcı maddelere ve UV ışınlarına karşı maksimum koruma sağlamak amacıyla seçilmiştir.
Eski HSP1P ******W-SCT patlamaya dayanıklı duvar prizleri
**HSP1P ******W-SCT duvar prizleri, gaz ve toz patlaması riski bulunan alanlarda elektrikli ekipmanlara güvenli bir güç kaynağı sağlamak üzere tasarlanmıştır. Bu prizler, nem, toz, düşük sıcaklıklar veya aşındırıcı maddelerin bulunduğu zorlu endüstriyel ortamlar da dahil olmak üzere, 1, 2, 21 ve 22. bölgelerde kullanılabilir.
Çalışma prosedürü, nominal akıma bağlıdır:
- 16 A ve 32 A versiyonlarında, devre fişin prize takılmasıyla devreye girer,
- 63 A ve 125 A versiyonlarında, devre, priz kapağı üzerinde bulunan bir düğmeyle açılır.
Her iki çözümde de fiş, çalışma sırasında mekanik olarak yerine kilitlenir. Fiş, ancak priz kapatıldıktan sonra çıkarılabilir.
Mekanik kilitli, Ex sınıfı patlamaya dayanıklı prizler
Müşterinin sorunu
Elektrik akımı varken fişi prizden yanlışlıkla çekmek elektrik arkına neden olabilir. Yanıcı gazlar, buharlar veya toz içeren bir ortamda, bu ark tutuşma kaynağı olarak işlev görebilir.
Çözüm
HSP1P******W-SCT prizleri, devreye elektrik bağlıyken fişin çıkarılmasını engelleyen mekanik bir kilit ile donatılmıştır.
16 A ve 32 A versiyonları için:
- fiş prize takıldığında,
- Fişi çevirmek dahili anahtarı tetikler,
- fiş çalışma konumunda kilitli kalır,
- Ancak ‘kapalı’ konumuna getirildikten sonra çıkarılabilir.
63 A ve 125 A modelleri için:
- fiş prize takıldığında,
- güç, gövde üzerindeki bir düğmeyle açılır,
- Bu mekanizma, fişin çıkarılmasını engeller,
- Fiş, düğme ‘kapalı’ konumuna getirildikten sonra serbest bırakılır.
Kullanıcıya sağladığı faydalar
- yük altındayken bağlantının kesilme riskini azaltarak,
- tehlikeli bir elektrik arkının oluşmasına karşı koruma,
- işlemlerin doğru sırasını sağlamak,
- kontaklarda hasar oluşma riskinin daha düşük olması,
- operatörlerin güvenliğinin artırılması.
Dahili devre kesiciye sahip Ex sınıfı endüstriyel prizler
Müşterinin sorunu
Standart prizlerde, devreye akım bağlıyken fiş kontaklara takılabilir. Kullanıcı, fişin takıldığı veya çıkarıldığı anda kontaklardan akım geçip geçmediğinden her zaman emin olamaz.
Çözüm
**HSP1P ******W-SCT prizleri, kilitleme mekanizmasına bağlı dahili bir devre kesiciye sahiptir.
16 A ve 32 A versiyonlarında, anahtar fişi çevirerek çalıştırılır. Fişi takmak tek başına devreyi açmaz. 63 A ve 125 A versiyonlarında, açma ve kapama işlemi priz kapağı üzerindeki ayrı bir döner düğme kullanılarak gerçekleştirilir. Her iki durumda da, kontrol elemanının konumu prizin durumunu ve fişin çıkarılabilip çıkarılmayacağını belirler.
Kullanıcıya sağladığı faydalar
- kontrollü açma,
- prizin hemen yanında ayrı bir anahtar kullanmaya gerek yoktur,
- sezgisel kullanım,
- gerilim altındaki hatlarda yapılan işlemlerin sayısını sınırlamak.
Dahili priz devre kesicisi, kurulumla ilgili güvenlik önlemlerinin yerine geçmez. Devreye, uygun şekilde seçilmiş kısa devre ve aşırı yük koruması takılmalıdır.
Yük altındayken fişin çıkarılmasına karşı koruma özelliğine sahip Ex prizler
Müşterinin sorunu
Kullanıcı, önce güç kaynağını kapatmadan cihazı devre dışı bırakmaya çalışabilir. Bu durum, kontakların daha hızlı aşınmasına, elektrik arkı oluşmasına ve patlayıcı bir ortamda tutuşma riskinin artmasına yol açar.
Çözüm
HSP1P W-SCT prizlerinin tasarımı gereği, fişin çıkarılabilmesi mekanik olarak anahtarın konumuna bağlıdır.
Fiş, devre kapatıldıktan sonra çıkarılabilir:
- 16 A ve 32 A versiyonlarında fişi “kapalı” konumuna çevirerek,
- 63 A ve 125 A modellerinde düğmeyi “kapalı” konumuna getirerek.
Kullanıcıya sağladığı faydalar
Güvenlik, yalnızca operatörün doğru davranmasına bağlı değildir. Makinenin tasarımı, tehlikeli işlemlerin gerçekleştirilmesini fiziksel olarak engeller.
Ex bölgesinde elektrikli ekipmanlar nasıl güvenli bir şekilde bağlanabilir?
Cihazı prize takmadan önce, priz ile fişin aşağıdaki hususlarda uyumlu olup olmadığını kontrol edin:
- nominal akım,
- gerilimler,
- kontakların sayısı ve düzeni,
- patlamaya dayanıklı tasarımı gösteren işaretler,
- sıcaklık koşulları,
- kablonun çapı ve kesiti.
16 A ve 32 A versiyonları
- Prizin kapalı olduğundan emin olun.
- Doğru fişi takın.
- Aramayı engelle.
- Fişi “açık” konumuna getirin.
- Cihazı kullanmayı bitirdiğinizde, fişi “kapalı” konumuna getirin.
- Kilidi açın ve tapayı çıkarın.
- Prizin üzerindeki koruyucu kapağı kapatın.
16 A ve 32 A versiyonları
- Düğmenin “kapalı” konumda olduğundan emin olun.
- Doğru fişi takın.
- Aramayı engelle.
- Muhafaza üzerindeki düğmeyi “açık” konumuna getirin.
- Çalışmanızı bitirdiğinizde, düğmeyi “kapalı” konumuna getirin.
- Kilidi açın ve tapayı çıkarın.
- Koruyucu kapağı kapatın.
Taşınabilir ve servis ekipmanları için ATEX prizleri
Müşterinin sorunu
Taşınabilir cihazlar tekrar tekrar bağlanıp çıkarılmaktadır. Bu durum, operatör hatası riskini, kontakların aşınma ve yıpranmasını ve çalışma sırasında kablonun kopma olasılığını artırmaktadır.
Çözüm
HSP1P W-SCT prizleri, Ex bölgelerinde uyumlu taşınabilir cihazlara güvenli bir şekilde güç sağlanmasını sağlar.
Mekanik kilit:
- bağlantıyı istikrarlı hale getirir,
- fişin yanlışlıkla çekilmesini önler,
- bağlantının kesilmesinden önce devrenin kapatılmasını zorunlu kılar,
- elektrik arkı oluşma riskini azaltır.
Temas manşonlarının kendi kendini temizleyen tasarımı, bağlantı kurulurken temas yüzeylerindeki birikintilerin bir kısmının giderilmesine yardımcı olur.
Bu çözüm, diğer şeylerin yanı sıra aşağıdakilere güç sağlamak için kullanılabilir:
- taşınabilir pompalar,
- hayranlar,
- ölçüm aletleri,
- yenileme ekipmanları,
- Ex sınıfı üniteler ve proses ekipmanları,
- mobil servis araçları.
Kullanıcıya sağladığı faydalar
Güvenlik, yalnızca operatörün doğru davranmasına bağlı değildir. Makinenin tasarımı, tehlikeli işlemlerin gerçekleştirilmesini fiziksel olarak engeller.
Yanlış fişin yanlışlıkla takılmasına karşı koruma
Müşterinin sorunu
Tek bir tesisat, farklı gerilim, nominal akım ve kullanım amaçlarına sahip prizler içerebilir. Bir cihazın yanlış bağlanması, cihazın hasar görmesine veya tehlike yaratmasına neden olabilir.
Çözüm
HSP1P W-SCT sistemi, çeşitli güvenlik seviyeleri kullanmaktadır.
Gerilim için renk kodlaması
Priz ve fiş bileşenlerinin rengi, gerilim aralığını hızlı bir şekilde belirlemenize yardımcı olur. Bu sayede, cihazı yanlış teknik özelliklere sahip bir devreye bağlama riski azalır.
Renk yalnızca kılavuz niteliğindedir. Bağlantıyı kurmadan önce daima nominal değeri kontrol edin.
Farklı akım değerlerine sahip bileşenlerin birbirine bağlanmasına karşı koruma.
Farklı nominal akım değerlerine sahip priz ve fişlerin mekanik tasarımı, bunların yanlışlıkla birbirine takılmasını engeller. Farklı bir nominal akım değeri için tasarlanmış bir fiş, prize oturmaz.
Standart, Ex sertifikalı olmayan bir fişin takılmasına karşı koruma
Prizin tasarımı, standart bir Ex sertifikalı olmayan endüstriyel fişin takılmasını engeller. Bu sayede, patlama tehlikesi bulunan ortamlarda kullanılmak üzere tasarlanmamış ekipmanların yanlışlıkla kullanılması riski azalır.
Kullanıcıya sağladığı faydalar
- gerilim hataları riskinin daha düşük olması,
- birbiriyle uyumsuz akım değerlerine sahip bileşenleri birbirine bağlamak mümkün değildir,
- standart bir endüstriyel fişin kullanılmasına karşı bir koruma önlemi,
- operatörlerin devreleri daha kolay tanımlayabilmesi
Bir fişe uygun patlamaya dayanıklı prizi nasıl seçersiniz?
Seçim süreci, güç sağlanacak cihazın teknik özelliklerinin belirlenmesiyle başlamalıdır.
1. Anma akımı
Priz ve fişin nominal akımı, devre ve yükün teknik özelliklerine uygun olmalıdır. Tipik nominal değerler arasında 16 A, 32 A, 63 A ve 125 A bulunur.
2. Gerilim
Cihazın nominal gerilimini ve sistemin renk kodlamasını kontrol etmelisiniz. Renk tek başına, tip plakasını kontrol etmenin yerini tutmaz.
3. Kontakların sayısı ve düzeni
Kurulum için aşağıdakilerin gerekli olup olmadığı belirlenmelidir:
- iki kişi,
- iki terminal ve PE,
- faz, nötr ve PE iletkenleri,
- üç fazlı ve PE,
- üç faz, nötr iletken ve PE iletkeni,
- • ek bir NO yardımcı kontağı.
4. Ex bölgesi türü
Cihazın üzerindeki işaretleme, kurulum yerinin sınıflandırmasına, gaz veya toz grubuna ve gerekli sıcaklık sınıfına uygun olmalıdır.
5. Ortam sıcaklığı
İzin verilen maksimum sıcaklık, ilgili modele, akıma, kablo kesitine ve sıcaklık sınıfına bağlıdır.
6. Kablo
Aşağıdaki hususlar dikkate alınmalıdır
- çekirdek kesiti,
- kablonun dış çapı,
- çekirdek sayısı
- yalıtımın ısı direnci,
- bez türü
- takviyeli veya takviyesiz kablo kullanma gerekliliği
7. Nasıl kullanılır?
Aşağıdaki tasarım farkı dikkate alınmalıdır:
- 16 A ve 32 A – fişi çevirerek çalıştırılır,
- 63 A ve 125 A – gövde üzerindeki bir düğmeyle çalıştırılır.
Dış mekan kullanımı için IP66 patlamaya dayanıklı prizler
Dış mekan kullanımı için IP66 patlamaya dayanıklı prizler
Müşterinin sorunu
Dış mekanda kurulan ekipmanlar yağmur, kar, toz, nem, yoğuşma ve sıcaklık dalgalanmalarına maruz kalır.
Çözüm
HSP1P W-SCT prizleri IP66 koruma sınıfına sahiptir. Gövde ve sızdırmazlık bileşenleri, iç kısmı tozdan ve güçlü su püskürmelerinden korur.
Silikon contalar aşağıdakilere karşı dayanıklıdır:
- düşük sıcaklıklar,
- yüksek sıcaklık,
- yaşlanma,
- değişen hava koşulları.
Fiş çıkarıldıktan sonra, priz koruyucu bir kapakla kapatılmalıdır. Tesisatın tamamının koruma derecesi, kablo rakorlarının ve uç kapaklarının doğru seçilmesine ve takılmasına da bağlıdır.
Kullanıcıya sağladığı faydalar
- dış mekanda kuruluma uygun,
- toz ve suya karşı koruma,
- hava koşullarının elektrik bağlantıları üzerindeki etkisini en aza indirmek,
- içeriye nem girme riskinin daha düşük olması.
IP66, cihazın sürekli suya daldırılmak üzere tasarlandığı veya açık bir prize su verilebileceği anlamına gelmez.
Kendi kendini temizleyen temas manşonları
Müşterinin sorunu
Kontaklar üzerindeki toz, birikintiler ve kirletici maddeler, bağlantının direncini artırabilir, aşırı ısınmaya neden olabilir ve güç kaynağının güvenilirliğini tehlikeye atabilir.
Çözüm
**HSP1P ******W-SCT soketlerinde kullanılan kontak manşonları, kayar elemanlara sahiptir. Bir fişle birleştirildiğinde, kontak yüzeyleri mekanik olarak temizlenir.
Kullanıcıya sağladığı faydalar
- daha istikrarlı bir elektrik bağlantısı,
- birikintilerin oluşumunu azaltarak,
- direnç gelişme riskinin daha düşük olması,
- tekrar tekrar bağlantı kurulduğunda daha yüksek güvenilirlik.
Kendi kendini temizleme işlevi, düzenli denetim ve bakımın yerini tutmaz.
Kurulumu kolaylaştırmak için iki kablo giriş noktası
Mobil Sergi Merkezi
“Ex” alanında bir proje üzerinde mi çalışıyorsun? Bilginin yetersiz olduğunu mu hissediyorsun? Uzun vadeli bir tedarikçi mi arıyorsun yoksa mevcut tedarikçini değiştirmek mi düşünüyorsun?
Herhangi bir neden, cep telefonu mağazamızdan randevu almak için yeterlidir.
Müşterilerimiz neden cep telefonu sergi merkezinde randevu alıyor?
Çalışmalarında “HARDO” çözümlerinin kalitesini ve işlevselliğini diğer üreticilerin çözümleriyle karşılaştırmak istiyorlar
Ekip, patlamaya karşı korumalı cihazların montajı ve seçimi konusunda bir eğitim düzenlemelidir
Şirketlerinde ekipmanları standartlaştırmak için çalışmalar yürütülüyor ve en iyi çözüm aranıyor
Müşterilere cihazı kendileri inceleyip deneme fırsatı sunarak satın alma sürecini hızlandırmak istiyorum
Sadece teknik özellikleri değerlendirmekle kalmayıp, bu ürünlerin ergonomisini ve kullanım kolaylığını da değerlendirmek istiyorum
Doğrudan iletişimi ve mühendislerle konuşma imkânını çok takdir ediyor
Kendiniz görün!
Ürünlerimizin gerçek hayatta nasıl göründüğüne bir göz atın ve ihtiyacınız olanları seçin
Hangi sektörleri destekliyoruz?
Sektöre en iyi çözümleri sunmak için buradayız. İşletmenize nasıl yardımcı olabileceğimizi öğrenin!
