![PrimeLine Acil Durum Ex ATEX armatürü, bölge 1 için [dahili pil: 1,5 saat veya 3 saat]](https://hardo.tech/wp-content/uploads/2025/04/PrimeLine-typy-kloszy-wymiary-akumulator-EN-1.jpg)
PrimeLine – Bölge 1 için ilk tercih
3 seçenek: genel aydınlatma, akülü acil durum aydınlatması ve merkezi akü sistemi
Ex ATEX armatürlerinin elektriksel kararlılığı ve yüksek güç faktörü
Geniş bir voltaj aralığıyla uyumludur
Verimli LED güç kaynakları
Difüzör açıldığında güç kaynağının kesilmesi
Sıfırın altındaki sıcaklıklarda 1. bölge aydınlatma armatürlerinin çalışması
Dayanıklılık, sağlamlık ve kurulum kolaylığı
100’den fazla olası konfigürasyon
İndirmeler
Teknik veriler:
Fotometrik veriler: ayrıntılar için aşağıya bakınız
Sertifikalar: ATEX, IECEx, CNBOP
ATEX işareti:
Ex II 2G Ex eb mb IIC T4 Gb
Ex II 2G Ex db eb mb IIC T4 Gb
Ex II 2D Ex tb IIIC T70°C Db IECEx sertifikası:
Muhafaza Malzemesi:GRP
Difüzör Malzemesi: UV ışınlarınadayanıklı PC (Polikarbonat)
Üç farklı modelde difüzör: şeffaf /opal / buzlu
Darbe direnci:YÜKSEK (EN IEC 60079-0 standardına göre)
IP sınıfı:IP66/IP67
Renk sıcaklığı: 4000 K(isteğe bağlı olarak: 4500 K, 5700 K veya 6500 K)
CRI: >80(isteğe bağlı olarak: >70 veya >90)
Ortam sıcaklığı: 0 °Cile +45 °C arası (ATEX)
İsteğe bağlı olarak -20°C ile +40°Carası
Fiyat:
PrimeLine’ın Ex ATEX armatürleri, fiyat-performans açısından son derece avantajlıdır ve uygulanan çözümler sayesinde bir aydınlatma tesisatının nihai maliyetlerini de önemli ölçüde düşürebilir. Armatürlerimizin maliyet etkinliğini kendiniz görmek için hiçbir yükümlülük altına girmeden bir teklif talebinde bulunun.
Yüksek performans
Hızlı açılma
Gevşek parça yok
İki boy

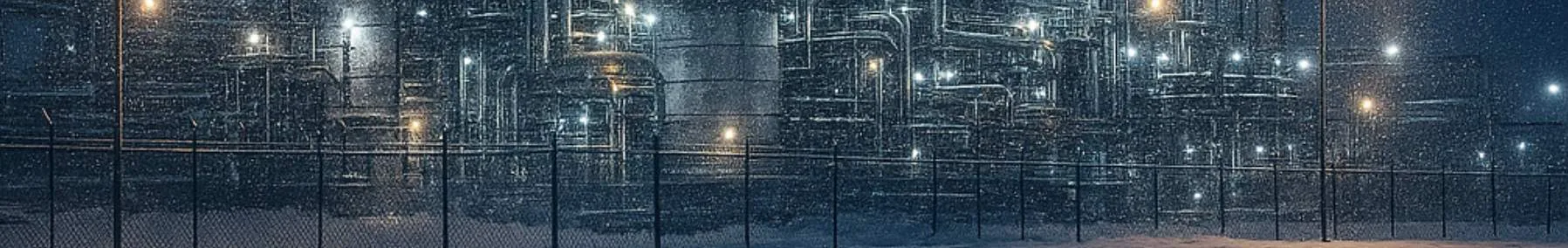

Sıfırın altındaki sıcaklıklarda çalışabilen akülü patlamaya dayanıklı acil durum aydınlatma armatürleri
PrimeLine, pil ile çalışan versiyonunda -20°C’ye kadar olan ortam sıcaklıklarında güvenilir bir şekilde çalışabilen dünyadaki ilk acil durum aydınlatma armatürlerinden biridir. Bu yenilik sayesinde PrimeLine, acil durum aydınlatmasının güvenli ve etkili bir şekilde kullanılabileceği alanların kapsamını önemli ölçüde genişleterek, zorlu koşullarda yeni bir performans standardı belirlemektedir.
En fazla 4 kablo geçidi + geçiş kablolaması
PrimeLine serisi yeni Ex ATEX patlamaya dayanıklı acil durum armatürünün tasarımında, OptiLine armatürlerinde kullanılan kanıtlanmış ve güvenilir çözümlerden yararlandık. Bu sayede üretim maliyetlerini önemli ölçüde düşürdük; bu da, alternatif ürünlere kıyasla %30’a varan oranda daha düşük, son derece rekabetçi bir fiyatla sonuçlandı. Beğenilen OptiLine armatüründen alınan önemli iyileştirmelerden biri, işlevselliği ve montaj kolaylığını artıran modern geçiş kablolamasıdır.
Kapak çıkarıldığında elektrik kesintisi
Patlamaya dayanıklı PrimeLine armatürleri, kapak açıldığında beslemeyi otomatik olarak kesen entegre bir izolasyon anahtarı ile donatılabilir. Bu çözüm, kullanım güvenliğini artırır ve bakım ve test işlemlerini kolaylaştırır.
Menteşelerle sabitlenen armatür kapağı ve montaj plakası
Rüzgar türbini iç mekanları için aydınlatma:
HARDO armatürleri, rüzgar türbini iç mekanlarının etkili bir şekilde aydınlatılması için uygundur. Temel aydınlatma için TechLine ve OptiLine armatürlerini öneririz. İkincisini acil durum aydınlatması armatürü olarak da kullanabilirsiniz. Eğer ise, sıfırın altındaki sıcaklıklarda çalışmaya uygun dahili aküye sahip acil durum armatürlerine ihtiyacınız varsa, PrimeLine armatürleri bu işlevi yerine getirecektir.
PrimeLine – Bölge 1 için patlamaya dayanıklı acil durum aydınlatma armatürü
Üç farklı aydınlatma seçeneği – bir adet patlamaya dayanıklı armatür, sayısız olasılık
Çeşitli ihtiyaçlara esnek bir şekilde uyum sağlamak amacıyla, PrimeLine patlamaya dayanıklı armatürler üç farklı işlevsel versiyonda sunulmaktadır:
✔ Temel aydınlatma – endüstri için her gün güvenli aydınlatma,
✔ Dahili akülü acil durum aydınlatması – sıfırın altındaki sıcaklıklarda bile tam acil durum hazırlığı,
✔ Merkezi adreslenebilir batarya ile acil durum aydınlatması – dahili CBX modülü (isteğe bağlı CBY), Eaton sistemleriyle tam uyumluluk ve maksimum kontrol sağlar.
Maksimum performans, minimum kayıp – 0,99’a kadar güç faktörü
PrimeLine patlamaya dayanıklı bölge 1 Ex acil durum aydınlatma armatürleri, etkileyici bir güç faktörü (PF) ≥ 0,98 değerine ulaşır; bu da şu anlama gelir:
✔ Düşük enerji kayıpları,
✔ Tüm elektrik tesisatının istikrarı,
✔ Daha düşük işletme maliyetleri.
230-250 VAC ile çalışan modeller PF = 0,98-0,99 değerine ulaşarak, en zorlu endüstriyel ortamlarda bile en üst düzeyde kalite ve güvenilirliği kanıtlamaktadır. Bu kadar yüksek bir güç faktörü, şebeke üzerindeki yükü azaltır ve tesisatın enerji verimliliğini artırır; bu da doğrudan tasarruf anlamına gelir.
Bölge 1 Ex ATEX acil durum aydınlatma armatürleri için son teknoloji LED güç kaynakları
Zona 1 için patlamaya dayanıklı acil durum aydınlatma armatürlerinde, aşağıdaki avantajları sunan gelişmiş LED güç kaynakları kullandık:
✔ Maksimum enerji tasarrufu,
✔ LED modülleri için sabit besleme gerilimi,
✔ Uzun hizmet ömrü ve yüksek güvenilirlik.
Hassas voltaj dengeleme sayesinde titreme ve parlaklık düşüşü riski ortadan kaldırılır; bu da sabit ve homojen bir ışık yoğunluğu sağlar. Bu özellik, özellikle armatür acil durum modunda çalışırken, hassasiyet gerektiren teknolojik süreçlerde hayati önem taşır.
Geniş voltaj uyumluluğu yelpazesi – tek bir armatür, birçok standart
PrimeLine armatürleri (1. bölge Ex patlamaya dayanıklı acil durum armatürleri), aşağıdaki gerilim değerleriyle beslenen tesisatlarda sorunsuz bir şekilde çalışır:
✔ 110 VAC, 50 Hz
✔ 220 VAC, 50 Hz
✔ 230 VAC, 50 Hz
✔ 240 VAC, 50 Hz
✔ 250 VAC, 50 Hz
Bölge 1 için patlamaya dayanıklı acil durum aydınlatma armatürünün iki farklı boyutu, çok çeşitli kullanım alanları
Zon 1 patlayıcı ortamlar için tasarlanan ATEX PrimeLine patlamaya dayanıklı armatürler, mekân ve kurulum koşullarına mükemmel uyum sağlamak üzere 670 mm ve 1270 mm olmak üzere iki farklı uzunluk seçeneğiyle sunulmaktadır.
Elektriksel ve fotometrik veriler
PrimeLine uzunluğu 670 mm, güç 27,2 W ve 1,5 saatlik acil durum yedekleme süresi
PrimeLine, 670 mm uzunluk, 31,6 watt ve 1,5 veya 3 saatlik acil durum yedekleme
1276 mm uzunluğunda, 47,7 W güçte ve 1,5 saatlik acil durum yedekleme süresine sahip PrimeLine
1276 mm uzunluğunda, 56,5 W gücünde ve 1,5 veya 3 saatlik acil durum yedekleme özelliğine sahip PrimeLine
1276 mm uzunluğunda, 64,7 W gücünde ve 1,5 veya 3 saatlik acil durum yedekleme özelliğine sahip PrimeLine
Değerler 25 °C sıcaklık, 4000 K renk sıcaklığı ve CRI > 80 koşullarında hesaplanmıştır. Tolerans aralığı ±%5’tir.
Buzlu Abajur
Güçlü, yumuşak bir şekilde yayılan ışık; göz kamaştırma etkisi yok
9 981 lm, göz kamaştırıcı ışık yok
Akıllı abajur, göz kamaşması ve göz yorgunluğu riskini en aza indirir.
İç ve dış mekanlarda kullanım için idealdir
Işık yoğunluğu ile göz kamaşmasının olmaması arasında en iyi denge.
Klosz SÜTÜ
Sık sık insanların bulunduğu geniş mekanlar için özel olarak tasarlanmış bir çözüm.
İç mekanlarda kullanım için en uygun olanı
Göz kamaşması yok, göz yorgunluğu yok, renkler çok iyi aktarılıyor
Geniş alanlar için idealdir
Özel abajur, ışığı geniş bir alana yayarak ona yumuşaklık katar
Klosz ŞEFFAF
Güçlü aydınlatma. En iyi performans. En yüksek esneklik.
Yüksek güç
10342 lm’ye varan ışık gücü, dış mekanlarda ve yüksek tavanlı mekanlarda mükemmel bir performans sergiliyor.
22 mercek yardımıyla ışığı yönlendirin
Işığın yönünü dilediğiniz gibi değiştirebilmenizi sağlayan eşsiz bir imkân.
Ex PrimeLine armatürünün boyutları ve montajı
| Maç türü | L | L1 | B |
|---|---|---|---|
| PrimeLine 60-********** | 670 | 400 | 173 |
| PrimeLine 12-********** | 1276 | 800 | 173 |
| Boyutlar montaj türüne göre değişir | H | B1 |
|---|---|---|
| D18 tavan braketi | 119 | 157 |
| Tavan braketi D40 | 143,7 | 200 |
| Asma montaj için M8 gözlü cıvata | 154,2 | — |
| R50 direk montaj braketi | 156,2 | — |
| Duvar montaj braketi K45 | 184,7 | — |
| Tavan braketi C | 153,4 | — |
Boyutlar mm cinsinden verilmiştir
D18 tutucu
D40 tutacağı
R20 tutucu
R50 tutucu
K45 tutucu
C tutamağı
Fotometri.
İndir.
Kullanım kılavuzu
İndir
PDF: Kullanım ve Çalıştırma Kılavuzu
Nowoczesna oprawa awaryjna przeciwwybuchowa do strefy 1 – elastyczna, trwała, konkurencyjna
Dzięki solidnej konstrukcji, bogatej konfiguracji i korzystnej cenie, nowa oprawa awaryjna przeciwwybuchowa do strefy 1 Ex PrimeLine stanowi realną alternatywę dla wielu obecnych rozwiązań dostępnych na rynku. Jej wysoka odporność mechaniczna, łatwość instalacji oraz pełna zgodność z systemami zasilania centralnego firmy Eaton czynią ją doskonałym wyborem dla najbardziej wymagających środowisk przemysłowych.
Certyfikaty bezpieczeństwa – ATEX, IECEx, CNBOP
PrimeLine spełnia wszystkie niezbędne normy – od ATEX i IECEx, po polskie dopuszczenie CNBOP, co gwarantuje pełną zgodność z regulacjami w zakresie bezpieczeństwa obowiązującymi na rynku UE i w Polsce.
Długi czas podtrzymania awaryjnego – nawet 3 godziny
Warianty awaryjne oprawy przeciwwybuchowej PrimeLine do strefy 1 Ex są dostępne w wersjach z baterią zapewniającą 1,5 godziny lub 3 godziny pracy. Dla zastosowań w niskich temperaturach można wybrać opcję z grzałką, która utrzymuje optymalne warunki pracy akumulatora nawet w trudnych warunkach atmosferycznych.
Imponujące parametry świetlne
Oprawa awaryjna przeciwwybuchowa może w strefie 1 zagrożenia wybuchem funkcjonować również jako oświetlenie podstawowe. PrimeLine zapewnia wyjątkowo wysoką efektywność świetlną, wyróżniając się na tle konkurencji w kategorii opraw Ex do strefy 1.
Dla przykładu:
- Krótszy wariant: 4400 lm, efektywność 125 lm/W
- Dłuższy wariant: ponad 8500 lm, efektywność aż 145 lm/W
- Wersje awaryjne zasilane centralnie: 50% mocy światła podstawowego
Praca w ekstremalnych temperaturach – także na zewnątrz
Oprawy awaryjne przeciwwybuchowe do strefy 1 stworzyliśmy z myślą o pracy w trudnych warunkach środowiskowych. Szczególnie wersja awaryjna z baterią może działać w temperaturach do -20°C, co pozwala na bezpieczne zastosowanie w chłodniach, halach produkcyjnych i na zewnątrz.
Zakresy pracy temperaturowej:
- Standardowe wersje: -40°C do +50°C (opcjonalnie +55°C)
- Awaryjne z akumulatorem: 0°C do +45°C (opcjonalnie od -20°C do +40°C)
- Awaryjne z zasilaniem centralnym: -30°C do +50°C
