Produktmerkmale
Kostengünstige LED-Industrieleuchte mit Premium-Optionen
Philips/Osram/Lumnium Komponenten
5 Jahre Garantie für Leuchten mit Silikondichtungen

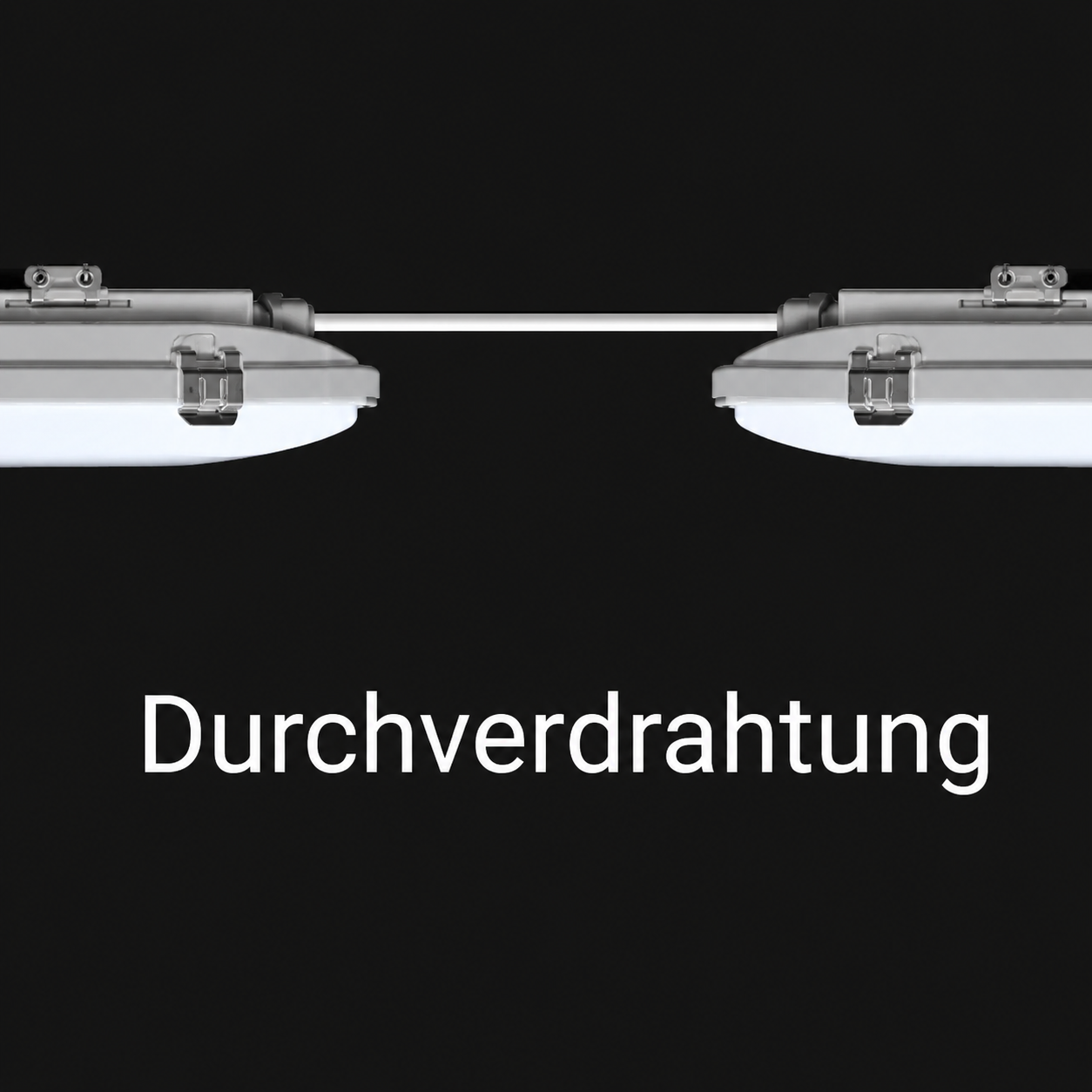

Durchgangsverdrahtung (ein- oder dreiphasig)

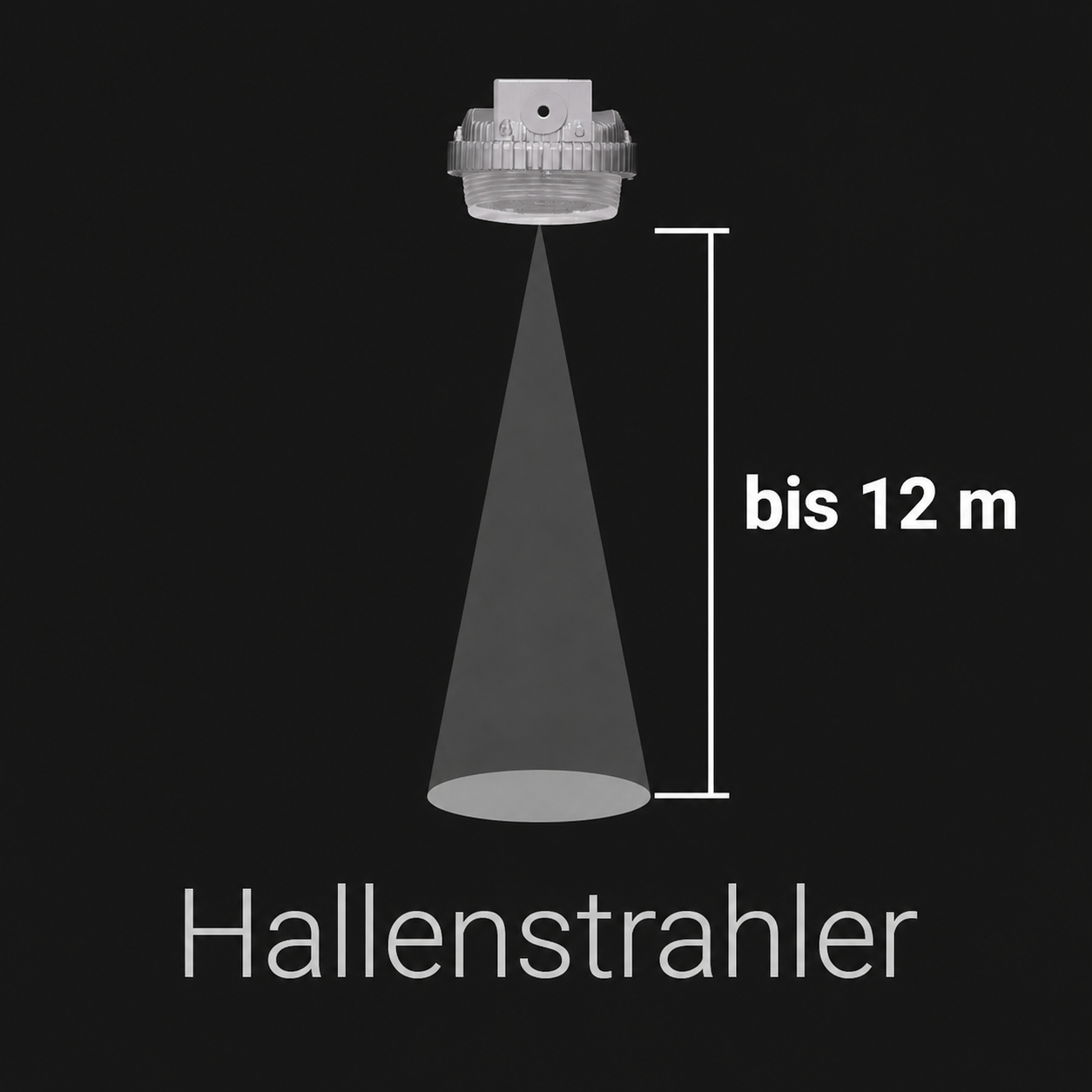

Hochmontierte Version (7,5 – 12 m)
Steuerungsoptionen: DALI-Modul / Bewegungsmelder / Tageslichteinstellung / intelligente PoE-Steuerung
Kann als Notleuchte verwendet werden
Stabile Rahmenverschlüsse aus rostfreiem Stahl
Der Diffusor der Leuchte ist mit Drähten gesichert, damit er sich beim Öffnen nicht löst (keine losen Teile).
Schnellverbinder für Spannungsanschluss ohne Öffnen
Technische Daten
Lichttechnische Daten: siehe Details unten
Gehäusematerial: GRP (glasfaserverstärktes Polyester) oder PC (Polycarbonat)
Material des Diffusors: UV-stabilisiertes Polycarbonat oder PMMA (Acrylglas)
Dichtung: eingespritzt (endlos), auf Basis von Silikon oder alterungsbeständigem Polyurethan
Stoßfestigkeit: Diffusor bis zu IK10; Gehäuse bis zu IK10
Zertifizierungen: CE
Schutzart: IP66 (optional IP67)
Farbtemperatur: 4000K (andere Typen auf Bestellung)
CRI: >80
Umgebungstemperatur: -20 ÷ 45°C (HT-Versionen -30 ÷ 60°C )
Montage: Aufputz (Decke oder Wand) / Hängeleuchte
Lebensdauer der LED-Module: 70000 – 102000 h (L80B10 bei Ta=35°C)
Preis
HARDO Industrieleuchten bieten ein hervorragendes Preis-Leistungs-Verhältnis und können dank innovativer Lösungen die Gesamtkosten von Beleuchtungsanlagen deutlich senken. Sende eine unverbindliche Anfrage, um dich von der Kosteneffizienz unserer Leuchten zu überzeugen.
Hohe Leistung
Keine losen Teile
Schnelle Installation

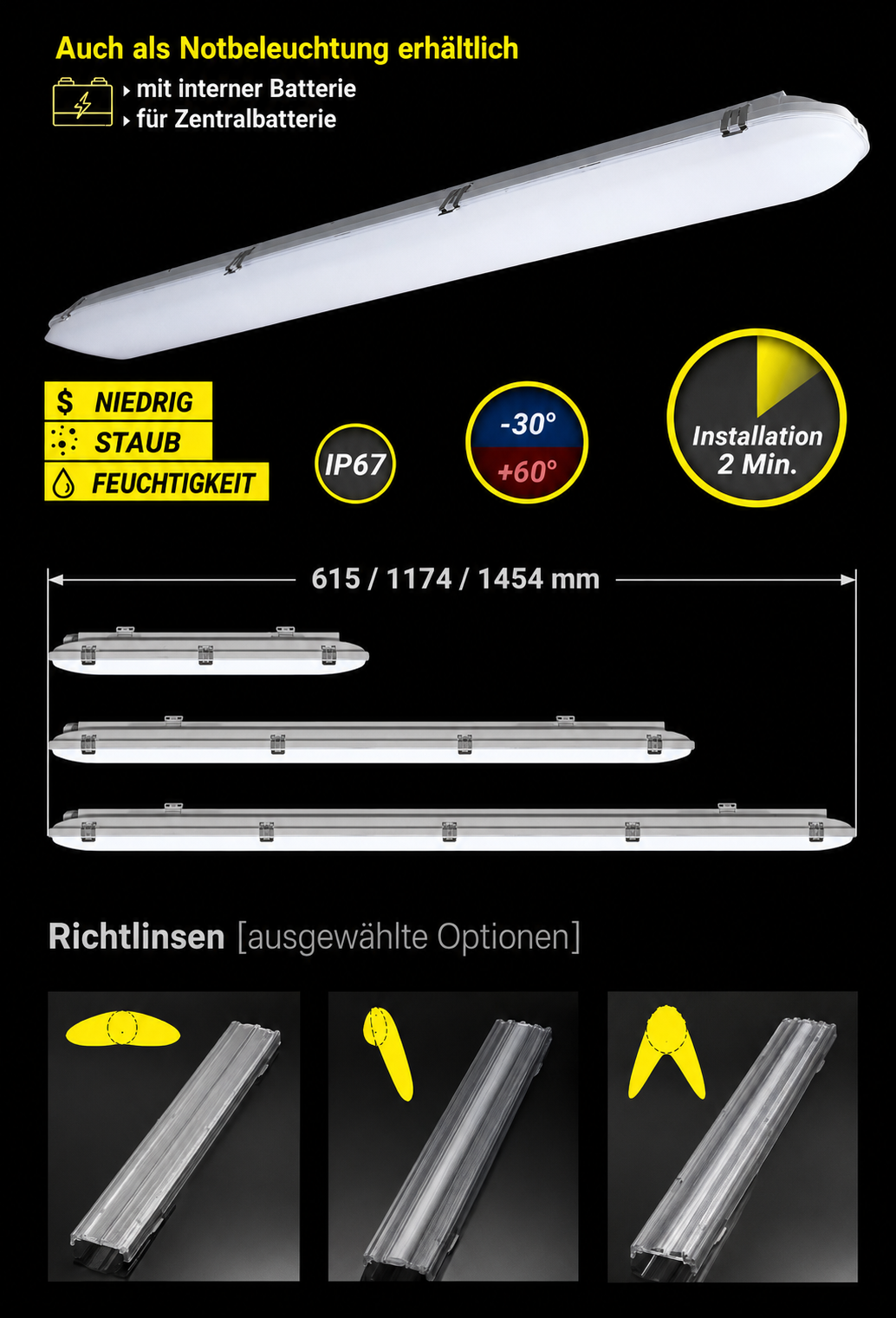

Drei Längen
Eine industrielle Leuchte,
die unter verschiedensten Bedingungen installiert werden kann

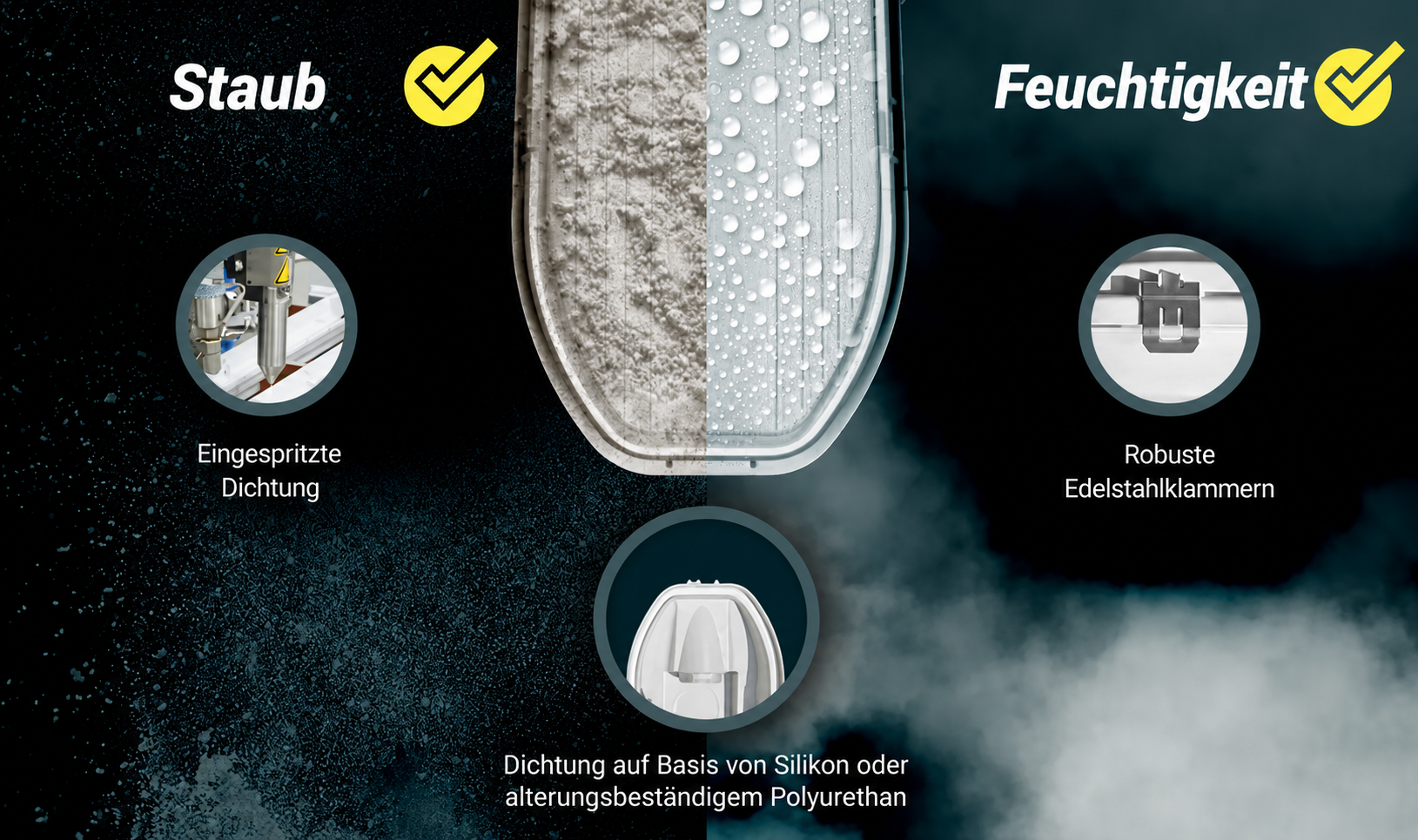

Eine äußerst widerstandsfähige Endlosdichtung, ein Diffusor aus Polycarbonat (PC) und ein GFK-Gehäuse sorgen zusammen mit robusten Edelstahlklammern für die hohe Dichtigkeit der Leuchte. Diese Konstruktion bietet Schutzart IP67 und macht die Leuchte für den Einsatz in rauen, staubigen und feuchten Umgebungen geeignet.
Eine Leuchte,
die du billig und schnell mit Strom versorgen kannst
Die TechLine Industrieleuchte ist mit einer Durchgangsverdrahtung ausgestattet, die zwei M20-Kabelverschraubungen und leicht zugängliche Anschlussklemmen umfasst. So können die Leuchten direkt angeschlossen werden, ohne dass Abzweigdosen benötigt werden, und es werden weniger Kabel und Kabelkanäle benötigt. Dadurch wird die Installation schneller und kostengünstiger.
- Leuchten verbinden durch
- Abzweigdosen beseitigen
- die Verwendung von Stromkabeln einschränken
- reduzieren den Verschleiß von Kabeltrassen und Anschlagmitteln
- die Zeit für die Leuchteninstallation reduzieren
- die Kosten für die Beleuchtungsinstallation senken
Einfacher elektrischer Anschluss
Wenn du ein Dutzend, ein paar Dutzend oder ein paar hundert Leuchten montierst, ist jede Minute kostbar. Und das im wahrsten Sinne des Wortes. Eine einfache Montage bedeutet nicht nur Sicherheit für den Installateur, sondern auch geringere Arbeitskosten.
schnelles Öffnen und Schließen der Leuchte ohne den Einsatz von Werkzeug
Diffusor durch “Kabel” gegen Herunterfallen gesichert (keine losen Teile)
Abnehmbarer Würfel für einfachen Stromanschluss
Die Schnellverschlussversion ermöglicht die Stromversorgung der Leuchte, ohne sie zu öffnen
Eine Leuchte,
die du billig und schnell installieren kannst
Du hängst die TechLine Industrieleuchte an Seilen auf oder befestigst sie an der Decke, der Wand oder einem Balken. Dazu verwendest du zwei Edelstahlbügel, die du zunächst an der Oberfläche (Schraube) oder an den Seilen befestigst und dann mit einem Clip an der Leuchte anbringst. Dank spezieller Führungen kann der Abstand zwischen den Bügeln in einem Bereich von 15cm (große und mittlere Leuchte) bzw. 5cm (kleine Leuchte) eingestellt werden. Bei Bedarf kannst du die Griffe in einer festen Position arretieren.
—MONTAGEMETHODEN—
Richte das Licht dorthin, wo du es brauchst
wähle aus 22 zusätzlichen Linsen
Schlüsselbereiche leicht ausleuchten
Blendung der Mitarbeiter vermeiden
Eine Leuchte, mehrere Lichtrichtungen
Linsen leicht wechseln
Beschreibung
Kostengünstige Leuchte mit erstklassigen Eigenschaften
TechLine ist eine kostengünstige LED-Industrieleuchte mit erstklassigen Komponenten von renommierten Herstellern wie Philips, Osram und Lumnium. Ihr robustes Gehäuse ist aus hochwertigem Kunststoff gefertigt, so dass wir eine 5-Jahres-Garantie gewähren können.
Robuste Konstruktion
Wir verwenden Leuchtenkörper aus GFK (glasfaserverstärktem Polyester) oder PC (Polycarbonat) und Diffusoren aus PC oder PMMA. Je nach gewähltem Material hat die Leuchte eine unterschiedliche Stoßfestigkeit. Zum Beispiel haben das Gehäuse und der PC-Diffusor eine IK10-Einstufung. Starke Verschlussklammern und eine automatisch eingespritzte Endlosdichtung sorgen für ein hohes Maß an Dichtigkeit, was sich in einer hohen Schutzart von IP66 (mit Silikondichtung IP67) niederschlägt. Damit kann die Leuchte in staubigen und feuchten Bereichen eingesetzt werden.
Einfacher Einbau
Bei der Entwicklung der Leuchte wurde auf eine einfache Installation geachtet. Die Möglichkeit der Durchschleifverdrahtung in ein- oder dreiphasigen Varianten erleichtert die Installation und Konfiguration des Beleuchtungssystems erheblich. Wenn du die Leuchte öffnest, hast du direkten Zugang zu den Anschlusswürfeln. Um den Anschluss der Stromversorgung zu erleichtern, können die Würfel frei vom Leuchtenkörper gelöst werden, was den Komfort der Elektroarbeiten deutlich erhöht. Im abgenommenen Zustand ist der Diffusor mit zwei Kordeln gegen Herunterfallen gesichert.
Flexible Kontrollmöglichkeiten
TechLine bietet fortschrittliche Steuerungsoptionen wie ein DALI-Modul, Bewegungssensoren, Tageslichtnutzung und sogar eine intelligente PoE-Steuerung. Diese Optionen geben den Nutzern die volle Kontrolle über die Beleuchtung und verbessern sowohl die Energieeffizienz als auch den Komfort. Außerdem können die Leuchten mit einer Notfunktion ausgestattet werden, die die Sicherheit am Arbeitsplatz erhöht.
Langlebige Lichtquelle
Unsere LED-Leuchten bieten nicht nur eine langlebige und zuverlässige Lichtquelle mit einer Farbtemperatur von 4000K (andere Werte sind auf Anfrage erhältlich), sondern auch einen hohen Farbwiedergabeindex von über 80 CRI. Die Leuchten verwenden LED-Module mit einer langen Lebensdauer von bis zu 102.000 Stunden bei einer Umgebungstemperatur von 35°C. Diese Eigenschaften machen unsere LED-Leuchte zur idealen Lösung für alle, die eine effiziente, langlebige und kostengünstige Beleuchtung in Industriebereichen suchen.
Hochregal-Installation
Durch die Verwendung spezieller Optiken kann die Lampe in einer größeren Höhe von 7,5 bis 12 m (Hochregallampe) montiert werden. Es ist auch möglich, andere Linsen zu verwenden, um den Lichtstrahl zu lenken, so dass Objekte in unterschiedlichen Höhen beleuchtet werden können.
TechLine-Leuchten wurden mit Blick auf ihre Vielseitigkeit entwickelt und sind daher ideal für eine Vielzahl von Umgebungen. Sie sind zuverlässige, robuste und effiziente Produkte, die sich für eine breite Palette von industriellen und öffentlichen Anwendungen eignen.
Wo sind TechLine-Leuchten am besten geeignet?
- Industrieanlagen und Lagerhallen: TechLine-Leuchten sind ideale Lösungen für Produktionshallen, Lagerhäuser und andere Industrieanlagen, in denen eine zuverlässige Beleuchtung für die Sicherheit und Produktivität entscheidend ist.
- Hohe/niedrige Temperaturen: Sie wurden speziell für den Einsatz bei extremen Temperaturen entwickelt (HT-Version: -30 ÷ 60°C) und bieten zusätzlichen Schutz vor Feuchtigkeit und Staub, was in bestimmten industriellen Umgebungen unerlässlich ist.
- Staub und Feuchtigkeit: Dank der hohen Schutzart IP67 bieten die hermetischen TechLine-Leuchten eine sehr gute Abdichtung, sodass sie in Bereichen eingesetzt werden können, in denen Staub und Feuchtigkeit vorhanden sind.
Elektrische und photometrische Daten
Länge der Leuchte 1200 mm
Länge der Leuchte 1500 mm
Parameter berechnet für eine Temperatur von 25oC, Farbtemperatur 4000K, CRI > 80. Toleranz +/- 5%.
Abmessungen und Einbau
| Typ | A | B | C | H |
|---|---|---|---|---|
| TechLine 60-********—– | 615 | 300±25 | 102 | 80 |
| TechLine 12-********—– | 1174 | 700±76 | 102 | 80 |
| TechLine 15-********—– | 1454 | 1000±76 | 102 | 80 |
Abmessungen in mm
Abmessungen
Photometry.
Download.
Preis der Leuchte
Die TechLine Langfeldleuchte ist sowohl in der Anschaffung als auch bei der Installation und im Betrieb ein wirtschaftliches Gerät. Es sollte betont werden, dass die TechLine-Leuchte trotz ihres wettbewerbsfähigen Preises interessante Lösungen bietet, die von höherwertigen Lösungen bekannt sind (Komponenten von renommierten Marken – Philips, Ostram, Lumin; die Möglichkeit, die Optik für den Einsatz als Hochregalleuchte zu wechseln; Durchgangsverdrahtung; die Fähigkeit, in einem erhöhten Temperaturbereich sowie in einer feuchten und staubigen Umgebung zu arbeiten; eine breite Palette von Steuerungsoptionen – DALI-Modul, Bewegungssensor, Tageslichtnutzung und sogar intelligente PoE-Steuerung).
Der Anschaffungspreis von Standardleuchten ist nur ein Element, das die Gesamtkosten eines Beleuchtungssystems beeinflusst. In vielen Fällen können die Kosten für die Arbeit und das Installationsmaterial, die für die Installation einer solchen Beleuchtung benötigt werden, 20 bis 40 % des Gesamtpreises ausmachen. Wenn du die richtige Leuchte für deine Bedürfnisse auswählst, kannst du die Installationskosten und damit die Gesamtkosten deiner Investition erheblich senken.
Warum die Wahl der Lampe die Kosten für die Installation beeinflusst
Wir sind nicht nur ein Hersteller. Unsere Muttergesellschaft beschäftigt sich seit Jahren mit der Planung und Installation von Beleuchtung in der Industrie. Dabei haben wir eine Fülle von Erfahrungen in der Haupt-, Not- und Ersatzbeleuchtung gesammelt. Wichtig ist, dass wir bei unseren Projekten Lampen von verschiedenen Herstellern verwendet haben, wodurch wir wissen, welche Eigenschaften von Leuchten und Komponenten die Gesamtkosten einer Beleuchtungsanlage senken.
Die Wahl der richtigen Leuchte hatte einen großen Einfluss auf die Einfachheit und Schnelligkeit der Installation sowie auf die Menge des verwendeten Installationsmaterials wie Kabeltrassen, Stromkabel und Abzweigdosen.
Grund- und Sicherheitsleuchte in einem
Es ist nicht mehr nötig, getrennte Beleuchtungssysteme für die Haupt- und die Notbeleuchtung zu installieren, was zu erheblichen Einsparungen und einer höheren Effizienz der Installation führt. Dieselbe TechLine-Leuchte kann im Alltag als Hauptleuchte fungieren und bei Bedarf in den Notbeleuchtungsmodus wechseln.
TechLine-Lampen: breite Palette an Lichtleistungen
Die Industrieleuchten der TechLine-Serie erreichen bis zu 13 verschiedene Lichtstromwerte (von 2.600 Lumen bis zu mehr als 10.400 Lumen). In Kombination mit den drei Längen 600, 1.200 und 1.500 mm bietet dies enorme Freiheit bei der Gestaltung von Beleuchtungsanlagen. Die Leistung dieser Leuchten reicht von 20W bis 77W.
Warum TechLine-Leuchten verwenden
TechLine-Leuchten werden aus Materialien wie glasfaserverstärktem Polyester (GRP) und Polycarbonat (PC) hergestellt. Die Verwendung von LED-Modulen in TechLine-Leuchten garantiert erhebliche Energieeinsparungen im Vergleich zu herkömmlichen Lichtquellen. Die lange Lebensdauer der LEDs(70000 – 102000 Stunden) senkt die Betriebskosten weiter. TechLine-Leuchten sind ideal für eine Vielzahl von industriellen Umgebungen – von Produktionshallen bis hin zu Lagerhäusern. Die hohe Schutzart IP66 (oder optional IP67) und die hohe Widerstandsfähigkeit des Diffusors und des Gehäuses gegen mechanische Verletzungen (im Falle von PC-Material beträgt die Schutzart IK10) sorgen für einen problemlosen und sicheren Einsatz der Leuchten in Bereichen, die Feuchtigkeit, Staub oder Stößen ausgesetzt sind .
Ändern der Richtung des Lichts durch die Linse
Entdecke die Möglichkeiten der TechLine-Leuchten, die mit einer Linse ausgestattet sind, mit der du die Lichtrichtung ändern kannst. Diese Funktion ist entscheidend für Bereiche, in denen eine präzise Lichtrichtung wichtig ist, z. B. bei der Beleuchtung von Ventilen, Feuerlöschern oder Schaltern. Diese speziell entwickelten Linsen garantieren eine optimale Lichtstreuung oder -fokussierung und sorgen so für maximale Beleuchtungseffizienz in großen Industrie- und Lagerräumen.
Verwendung als Hochregalbefestigung
Eine spezielle Linse, die den Lichtstrahl bündelt, gibt den Leuchten die Möglichkeit, in größeren Höhen von bis zu 12 Metern montiert zu werden. In vielen Fällen können TechLine-Leuchten so als Hallenleuchten eingesetzt werden. Dies wiederum ermöglicht die Beibehaltung eines Leuchtentyps in einem bestimmten Raum, ohne dass spezielle Konstruktionen erforderlich sind, die ihren Montagepunkt senken. All dies führt zu geringeren Investitions- und Wartungskosten.
Kombiniere Leuchten nach Bedarf und spare
Ein großer Teil der Leuchten hat erhebliche Einschränkungen bei der Anzahl und Größe der Verschraubungen, die an ihrem Gehäuse angebracht werden können. Am kostspieligsten in Bezug auf die Installation sind Leuchten mit einer Verschraubung in einer Größe oder sogar mit einem werkseitig hergestellten Stromkabel.
Nehmen wir das Beispiel einer Situation, in der wir Dutzende von Leuchten entlang einer Wand installieren müssen. Wenn die Leuchte nur eine Verschraubung hat, werden Abzweigdosen benötigt, die die Kosten erhöhen. Außerdem erfordert diese Lösung mehr Stromkabel und Kabeltrassen.
Wenn die Leuchte dagegen zwei Verschraubungen auf jeder Seite hat, ist es möglich, das Stromkabel direkt von einer Lampe zur nächsten zu führen, ohne dass Dosen benötigt werden. Bei dieser Lösung werden auch weniger Kabel und Kabeltrassen benötigt. All das führt zu echten Einsparungen.
Schnelle und sichere Installation von Leuchten
Durchdachtes Design ohne lose Teile ist ein weiterer Vorteil der Leuchten. Wie funktioniert das? Der Lampenschirm und die innere Montageplatte, auf der das LED-Modul sitzt, sind durch Kabel miteinander verbunden. Zum Öffnen des Schirms müssen nur die Metallverschlüsse auf beiden Seiten der Leuchte gelöst werden. Um dies so einfach wie möglich zu machen, wurden die Verschlüsse so gestaltet, dass dies mit einer Handbewegung ohne Werkzeug möglich ist. So wird sichergestellt, dass beim Zusammenbau kein Teil der Lampe herunterfällt, was nicht nur bequem, sondern auch sicher ist.
Einhaltung von Vorschriften
Diese Systeme erfüllen strenge Beleuchtungsstandards, die in vielen Ländern vorgeschrieben sind. Die Einhaltung dieser Normen ist nicht nur eine rechtliche, sondern auch eine ethische Frage, denn es geht um den Schutz von Menschenleben
Energie- und Kosteneinsparungen
LED-Leuchten sind für ihre Energieeffizienz bekannt, was sich in niedrigeren Betriebskosten und geringeren Umweltauswirkungen niederschlägt. Bei Notbeleuchtungssystemen hilft die Lösung, die Betriebszeit mit Batteriestrom zu verlängern.
Schnelle und kostengünstige Installation von Leuchten
Die TechLine Industrieleuchte kann mit einem Durchgangsverdrahtungssystem ausgestattet werden, bei dem sich zwei Stromanschlüsse an beiden Enden der Leuchte befinden, um den Zugang zu erleichtern.
Die Verwendung von M20-Verschraubungen macht teure und sperrige Anschlussdosen überflüssig, was vor allem im Hinblick auf die Kosten und die arbeitsintensive Installation von Vorteil ist.
Dadurch wird auch der Bedarf an Stromkabeln und Kabeltrassen reduziert.
Öffnen der TechLine Industrieleuchte
Schritte zum Öffnen einer Industrielampe
Vorbereitung
Achte darauf, dass die Lampe ausgeschaltet ist, um sichere Arbeitsbedingungen zu gewährleisten.
Zugang
Finde die Verriegelungen, mit denen der Schirm am Lampenkörper befestigt ist. Je nach Modell können die TechLine-Lampen eine unterschiedliche Anzahl von Verschlüssen haben
Abgerufen von
Entriegele die Verschlüsse vorsichtig von Hand. Versuche dabei, langsam und methodisch vorzugehen.
Eröffnung
Wenn alle Verriegelungen gelöst sind, hebe oder schiebe den Schirm vorsichtig vom Lampenkörper ab. Die Lampe ist jetzt bereit für die Wartung oder Reinigung.
Elektrischer Anschluss der TechLine Industrieleuchte
Elektrische Anschlussschritte für TechLine-Lampen
Überprüfen der Linien
Bevor du beginnst, stelle sicher, dass der Strom am Installationsort ausgeschaltet ist, um die Sicherheit während des Betriebs zu gewährleisten
Einführen des Kabels in die Leuchte
Führe das Stromkabel vorsichtig durch die dafür vorgesehene Öffnung in der Lampenfassung. Bei TechLine-Modellen kann dieses Loch mit einer M20-Verschraubung versehen werden.
Anschluss der Kabel an den Versorgungsblock
Je nach den Anforderungen deiner Elektroinstallation können die TechLine-Lampen mit Stromblöcken für drei oder fünf Drähte ausgestattet werden.
Sicherheit der Verbindung
Wenn alle Drähte angeschlossen sind, vergewissere dich, dass sie gut im Stromblock befestigt sind. Ziehe die Klemmen bei Bedarf mit Werkzeug fest, um eine solide und dauerhafte Verbindung zu gewährleisten.
Sprengung der TechLine Industrieleuchte
Alle Komponenten sollten sicher befestigt sein, um Schäden während des Gebrauchs zu vermeiden.
Überprüfen der Komponenten
Vergewissere dich vor dem Schließen des Lampenschirms, dass alle internen Komponenten, wie z. B. die LED-Module und die Verkabelung, richtig positioniert sind und keine losen Teile vorhanden sind.
Sanfter Druck auf den Farbton
Umarme den Schirm sanft und drücke ihn gleichmäßig gegen das Gehäuse der Leuchte, wobei du darauf achtest, dass die Kanten des Schirms perfekt in den vorgesehenen Platz passen.
Riegelverschluss
Wenn der Schirm richtig positioniert ist, schließe die Riegel. Beginne an einem Ende und vergewissere dich, dass alle Riegel fest geschlossen sind und keine Lücken vorhanden sind.
Endkontrolle
Wenn alle Verschlüsse geschlossen sind, überprüfe abschließend, ob der Diffusor sicher befestigt ist. Bewege die Lampe vorsichtig, um sicherzustellen, dass sich nichts bewegt oder absteht.
