Wyłączniki silnikowe Ex do stref zagrożenia wybuchem

Stosuj zamiennie z wyłącznikami największych producentów:

Przeznaczony dla stref Ex: 1, 2, 21, 22

Pięć zabezpieczeń (przeciążeniowe, zwarciowe, termiczne, zaniku faz, podnapięciowe – opcja)

Charakterystyka wyzwalania zabezpieczenia przeciążeniowego analogiczna jak w przypadku popularnych modeli świadotych producentów.

Duże pokrętło ⌀ 97mm umożliwiające obsługę w rękawicach

Możliwość blokady w pozycji OFF (jedna kłódka)

Do pobrania

Karta katalogowa

Instrukcja obsługi

Deklaracja zgodności UE

Certyfikat ATEX

Certyfikat IECEx

Dane techniczne:

Wymiary: zobacz szczegóły poniżej

Certyfikaty: ATEX, IECEx

Oznaczenie ATEX:

II 2 G Ex db eb IIC T4/T5/T6 Gb

II 2 D Ex tb IIIC T85^oC Db

Oznaczenie IECEx:

Ex db eb IIC T5/T6 Gb

Ex tb IIIC T85^oC Db

Materiał obudowy: GRP

Rozmiar pokrętła: Ø 97 mm

Dopuszczalna temperatura otoczenia: od -40°C do +55°C

Stopień ochony: IP66

Napięcie znamionowe: 440V

Zastosowane zabezpieczenia: przeciążeniowe; zaniku fazy; zwarciowe; termiczne; podnapięciowe (opcjonalnie);

Zakres nastawy wyzwalacza przeciążeniowego: od 0,1 do 25A

Zdolność łączeniowa silnika w kategorii AC3: do 440V / 25A

Styki główne: od 1 do 10mm²

(od 6 do 10 mm² przy użyciu tulejek zaciskowych)

Styki pomocnicze: od 1 do 2,5 mm²

Zdolność styków pomocniczych: AC15 1A / 230V

Znamionowa zdolność łączeniowa: wysoka – do 65 kA

Cena:

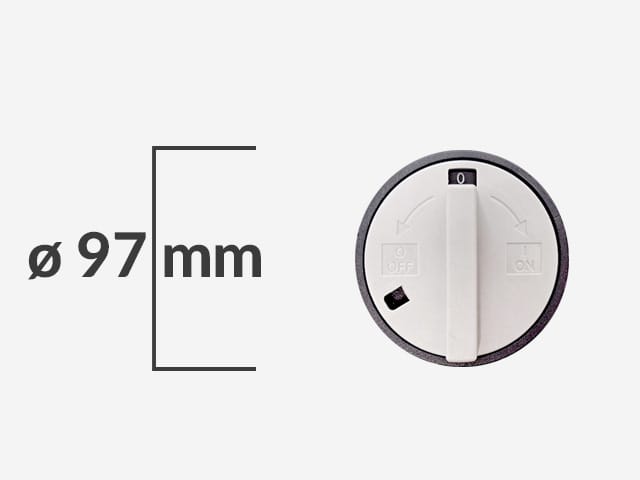

Duże pokrętło

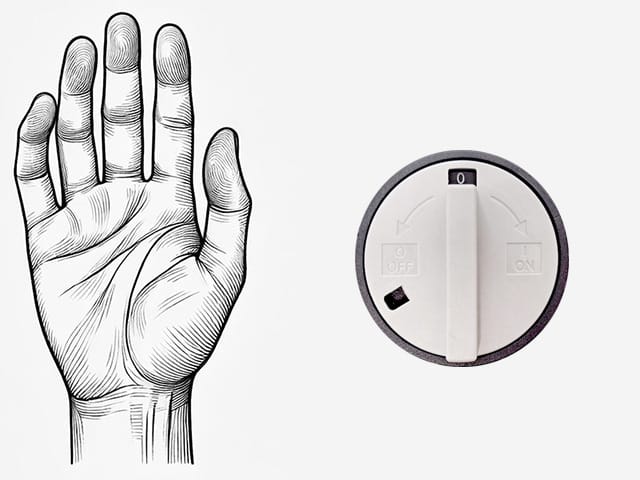

Obsługa w rękawicach

Wymiary front

Wymiary bok

5 rodzajów zabezpieczeń – w 100% takich, jakie oferują najwięksi gracze na rynku

01/ PRZECIĄŻENIOWE

02/ ZWARCIOWE

03/ TERMICZNE

04/ ZANIKU FAZ

05/ PODNAPIĘCIOWE (opcja)

Zobacz konfiguracje

Zabezpieczenie przeciążeniowe

Wyłączniki silnikowe do stref zagrożenia wybuchem mają wbudowane zabezpieczenie przeciążeniowe. Chroni ono silnik nie tylko przed długotrwałym przeciążeniem, ale także przed zbyt częstymi rozruchami lub krótkotrwałymi przeciążeniami, które mogą prowadzić do przegrzania uzwojeń. Znamionowe napięcie pracy urządzenia wynosi 440 V.

Praktyczny aspekt

Chroni silnik przed długotrwałym obciążeniem przekraczającym jego znamionową moc, co mogłoby spowodować przegrzanie uzwojeń, uszkodzenie izolacji i skrócenie żywotności urządzenia.

Techniczna zasada działania:

Najczęściej realizowane za pomocą elementu bimetalowego lub czujników termicznych umieszczonych w uzwojeniach. Wzrost prądu powoduje nagrzewanie się elementu pomiarowego, a po osiągnięciu ustalonej temperatury następuje mechaniczne rozłączenie obwodu.

Praktyczny przykład:

W przenośniku taśmowym zabezpieczenie przeciążeniowe wyłączy silnik, jeśli taśma zostanie zablokowana przez przeszkodę, zanim dojdzie do spalenia uzwojeń.

Zakresy nastaw 0,1 – 25A

Wstępne ustawienie odpowiedniej wartości prądu wyzwalającego odbywa się na etapie produkcji – zawsze zgodnie z wymaganiami klienta i zastosowaniem danego wyłącznika. Możliwa jest także regulacja zakresu bezpośrednio na obiekcie.

Wartości zakresów przeciążeniowych zostały przedstawione w tabeli konfiguracji.

Zabezpieczenie przed zanikiem fazy

Praktyczny aspekt

Zapobiega pracy silnika trójfazowego w warunkach braku jednej z faz, co powodowałoby nierównomierne obciążenie uzwojeń, zwiększony pobór prądu w pozostałych fazach i ryzyko uszkodzenia.

Techniczna zasada działania:

Układ kontrolny monitoruje obecność wszystkich trzech faz. Brak sygnału z jednej z nich powoduje natychmiastowe wyłączenie zasilania silnika.

Praktyczny przykład:

W pompowni przemysłowej zabezpieczenie przed zanikiem fazy wyłączy pompę w momencie awarii jednej z faz, zapobiegając jej przegrzaniu i awarii.

Zabezpieczenie zwarciowe

Praktyczny aspekt

Chroni silnik, kable i aparaturę sterującą przed skutkami zwarć, które mogą prowadzić do zniszczenia instalacji lub pożaru.

Techniczna zasada działania:

Stosuje się wyzwalacz elektromagnetyczny, który reaguje na nagły, bardzo duży wzrost prądu. Silne pole magnetyczne przyciąga rdzeń mechanizmu, powodując natychmiastowe rozłączenie styków.

Praktyczny przykład:

W silniku sprężarki po przebiciu izolacji uzwojeń zabezpieczenie zwarciowe odłączy zasilanie w ułamku sekundy, chroniąc instalację przed skutkami łuku elektrycznego.

Zabezpieczenie termiczne

Praktyczny aspekt

Chroni silnik przed przegrzaniem niezależnie od przyczyny — przeciążenia, słabej wentylacji, wysokiej temperatury otoczenia lub problemów mechanicznych.

Techniczna zasada działania:

W uzwojeniach silnika wbudowane są czujniki temperatury (np. termistory PTC lub wyłączniki termiczne). Po osiągnięciu temperatury granicznej sygnał z czujnika powoduje wyłączenie silnika lub zadziałanie wyłącznika silnikowego.

Praktyczny przykład:

W wentylatorze w strefie o wysokiej temperaturze czujnik termiczny wyłączy napęd, gdy temperatura uzwojeń przekroczy bezpieczną wartość.

Wyzwalacz podnapięciowy (U)

Wyłączniki silnikowe przeznaczone do pracy w strefach zagrożenia wybuchem możemy opcjonalnie wyposażyć w wyzwalacz podnapięciowy. Jego zadaniem jest automatyczne wyłączenie urządzenia w przypadku spadku napięcia zasilania poniżej bezpiecznego poziomu. Chroni to zarówno sam silnik, jak i inne elementy instalacji przed skutkami niestabilnych warunków zasilania. Wyłącznik uniemożliwia samoczynne ponowne uruchomienie silnika po powrocie napięcia, co jest istotne z punktu widzenia bezpieczeństwa w strefach Ex.

Praktyczny aspekt

Zapobiega pracy silnika przy napięciu niższym niż dopuszczalne, co mogłoby powodować wzrost prądu, spadek momentu obrotowego i przegrzanie uzwojeń.

Techniczna zasada działania:

Układ pomiarowy stale kontroluje wartość napięcia. Jeśli spadnie ono poniżej ustawionego progu, mechanizm rozłącza obwód i uniemożliwia ponowne załączenie do czasu powrotu właściwego napięcia.

Praktyczny przykład:

W linii pakującej zabezpieczenie podnapięciowe wyłączy silnik podajnika, gdy napięcie spadnie na tyle, że mógłby on zatrzymać się w połowie cyklu i ulec uszkodzeniu.

Charakterystyka wyzwalania dla przeciążeń

Na wykresie pokazano zależność czasu wyzwolenia od wartości prądu (wyrażone jako wielokrotność prądu znamionowego (I_n) przy temperaturze otoczenia 30°C. Charakterystyka ta zapewnia skuteczną reakcję zarówno przy lekkich, jak i silnych przeciążeniach:

dla wysokich przeciążeń (np. 8–10 × I_n) – w czasie liczonym w milisekundach,

dla niskich przeciążeń (1,2–2 × I_n) reakcja następuje po kilku-, kilkunastu minutach.

Wyłączniki silnikowe do stref zagrożenia wybuchem

Wyłączniki silnikowe HARDO serii HCS1P przeznaczone są do pracy w atmosferach zagrożonych wybuchem, w strefach 1, 2, 21 i 22. Ich podstawowym typem zabezpieczenia w kontekście bezpieczeństwa przeciwwybuchowego jest ochrona typu Ex e (konstrukcja wzmocniona). Dodatkowo wyłączniki silnikowe Ex HARDO posiadają zabezpieczenie przeciążeniowe, a także mogą być wyposażone w zabezpieczenie podprądowe oraz styki pomocnicze (1NO + 1NC).

Wyłączniki silnikowe Ex HCS1P charakteryzują się wysoką znamionową zdolnością załączania i wyłączania – nawet do 65 kA, co zapewnia skuteczne działanie również w instalacjach o wysokiej energii zwarciowej. W przypadku sterowania silnikami w kategorii AC3, urządzenie może obsługiwać obciążenia do 440V / 25A.

Zasada działania na podstawie schematu elektrycznego

Na schemacie przedstawiono podstawowe połączenia torów głównych (L1, L2, L3 – T1, T2, T3), toru sterowania wyzwalaczem podnapięciowym oraz styków pomocniczych (13-14 i 21-22). Po podaniu napięcia i aktywacji układu, silnik zostaje załączony. W przypadku przeciążenia lub spadku napięcia wyzwalacze odcinają zasilanie. Kategoria styków roboczych wynosi AC-3

Zaciski główne przystosowane są do przewodów o przekroju od 1 do 10 mm² (lub 6–10 mm² w przypadku stosowania tulejek zaciskowych), co umożliwia elastyczne dopasowanie do różnych instalacji.

schemat elektryczny wyłącznika silnikowego Ex HARDO

Styki pomocnicze 1NO + 1NC

Wyłączniki silnikowe Ex mogą być wyposażone w styki pomocnicze (jeden zwierny i jeden rozwierny), które są niezależne od torów głównych i mogą być wykorzystywane do:

przesyłania sygnału stanu pracy wyłącznika do systemu nadrzędnego (np. PLC),

uruchamiania optycznej lub dźwiękowej sygnalizacji,

blokowania rozruchu innych urządzeń w systemie.

Kategoria styków pomocniczych wynosi AC15 (1A/230V). Zaciski dla styków pomocniczych pozwalają podłączyć przewody o przekroju od 1 do 2,5 mm².

Obudowa wyłącznika: odporność i bezpieczeństwo

Obudowa wyłącznika silnikowego do stref zagrożenia wybuchem wykonana jest z nienasyconej żywicy poliestrowej. Produkt jest wzmocniony włóknem szklanym i zawiera wypełniacze mineralne. W przypadku pożaru produkt nie topi się, nie kapie ani nie wydziela nadmiernej ilości dymu. Produkt nie zawiera halogenów, metali ciężkich, ani żadnych substancji wymienionych na liście REACH SVHC.

Obudowa zapewnia wysoką odporność mechaniczną oraz chemiczną.

Materiał obudowy zewnętrznej posiada dodatki uszlachetniające, które ograniczają elektryzację, co niweluje ryzyko zapłonu atmosfery wybuchowej w wyniku wyładowania elektrostatycznego.

Konfiguracje

DŁAWNICE	ZABEZPIECZENIA PRZECIĄŻENIOWE	ZABEZPIECZENIA ZANIKU FAZY	ZABEZPIECZENIA ZWARCIOWE	ZABEZPIECZENIA TERMICZNE	ZABEZPIECZENIA PODNAPIĘCIOWE	STYKI POMOCNICZE no + nc	NUMER ZAMÓWIENIOWY
2 x M25	TAK (0,1 – 0,16 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01211
2 x M25	TAK (0,16 – 0,25 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01221
2 x M25	TAK (0,25 – 0,4 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01231
2 x M25	TAK (0,4 – 0,63 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01241
2 x M25	TAK (0,63 – 1,0 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01251
2 x M25	TAK (1,0 – 1,6 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01261
2 x M25	TAK (1,6 – 2,5 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01271
2 x M25	TAK (2,5 – 4,0 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01281
2 x M25	TAK (4,0 – 6,3 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01291
2 x M25	TAK (6,3 – 10,0 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01301
2 x M25	TAK (10,0 – 16,0 A)	TAK	TAK	TAK	NIE	NO	HCS1P 252616 S01311
2 x M32	TAK (16,0 – 20,0 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01321
2 x M32	TAK (20,0 – 25,0 A)	TAK	TAK	TAK	NIE	NIE	HCS1P 252616 S01331

DŁAWNICE	ZABEZPIECZENIA PRZECIĄŻENIOWE	ZABEZPIECZENIA ZANIKU FAZY	ZABEZPIECZENIA ZWARCIOWE	ZABEZPIECZENIA TERMICZNE	ZABEZPIECZENIA PODNAPIĘCIOWE	STYKI POMOCNICZE no + nc	NUMER ZAMÓWIENIOWY
3 x M25	TAK (0,1 – 0,16 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01212
3 x M25	TAK (0,16 – 0,25 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01222
3 x M25	TAK (0,25 – 0,4 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01232
3 x M25	TAK (0,4 – 0,63 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01242
3 x M25	TAK (0,63 – 1,0 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01252
3 x M25	TAK (1,0 – 1,6 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01262
3 x M25	TAK (1,6 – 2,5 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01272
3 x M25	TAK (2,5 – 4,0 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01282
3 x M25	TAK (4,0 – 6,3 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01292
3 x M25	TAK (6,3 – 10,0 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01302
3 x M25	TAK (10,0 – 16,0 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01312
2 x M32 + 1 x M25	TAK (16,0 – 20,0 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01322
2 x M32 + 1 x M25	TAK (20,0 – 25,0 A)	TAK	TAK	TAK	TAK	NIE	HCS1P 252616 S01332

DŁAWNICE	ZABEZPIECZENIA PRZECIĄŻENIOWE	ZABEZPIECZENIA ZANIKU FAZY	ZABEZPIECZENIA ZWARCIOWE	ZABEZPIECZENIA TERMICZNE	ZABEZPIECZENIA PODNAPIĘCIOWE	STYKI POMOCNICZE no + nc	NUMER ZAMÓWIENIOWY
3 x M25	TAK (0,1 – 0,16 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01213
3 x M25	TAK (0,16 – 0,25 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01223
3 x M25	TAK (0,25 – 0,4 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01233
3 x M25	TAK (0,4 – 0,63 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01243
3 x M25	TAK (0,63 – 1,0 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01253
3 x M25	TAK (1,0 – 1,6 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01263
3 x M25	TAK (1,6 – 2,5 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01272
3 x M25	TAK (2,5 – 4,0 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01283
3x M25	TAK (4,0 – 6,3 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01293
3x M25	TAK (6,3 – 10,0 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01303
3x M25	TAK (10,0 – 16,0 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01313
2 X M32 + 1 X M25	TAK (16,0 – 20,0 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01323
2 X M32 + 1 X M25	TAK (20,0 – 25,0 A)	TAK	TAK	TAK	NIE	TAK	HCS1P 252616 S01333

DŁAWNICE	ZABEZPIECZENIA PRZECIĄŻENIOWE	ZABEZPIECZENIA ZANIKU FAZY	ZABEZPIECZENIA ZWARCIOWE	ZABEZPIECZENIA TERMICZNE	ZABEZPIECZENIA PODNAPIĘCIOWE	STYKI POMOCNICZE no + nc	NUMER ZAMÓWIENIOWY
4 x M25	TAK (0,1 – 0,16 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01214
4 x M25	TAK (0,16 – 0,25 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01224
4 x M25	TAK (0,25 – 0,4 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01232
4 x M25	TAK (0,4 – 0,63 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01234
4 x M25	TAK (0,63 – 1,0 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01244
4 x M25	TAK (1,0 – 1,6 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01254
4 x M25	TAK (1,6 – 2,5 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01264
4 x M25	TAK (2,5 – 4,0 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01274
4 x M25	TAK (4,0 – 6,3 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01284
4 x M25	TAK (6,3 – 10,0 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01304
4 x M25	TAK (10,0 – 16,0 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01314
2 X M32 + 2 X M25	TAK (16,0 – 20,0 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01324
2 X M32 + 2 X M25	TAK (20,0 – 25,0 A)	TAK	TAK	TAK	TAK	TAK	HCS1P 252616 S01334

Ostania cyfra numeru zamówieniowego:
1 – wersja podstawowa bez wyzwalacza podnapięciowego oraz styków pomocniczych
2 – wyzwalacz podnapięciowy
3 – styki pomocnicze 1N0 + 1 NC
4 – wyzwalacz podnapięciowy i styki pomocnicze 1N0 + 1 NC

Instrukcja obsługi

Do pobrania

PDF: Karta katalogowa

PDF: Instrukcja obsługi i eksploatacji

PDF: Deklaracja zgodności EU Panel sterowniczy HCS1P

Certyfikaty

Do pobrania

PDF: Certyfikaty ATEX (Panele sterownicze Plus)

PDF:Certyfikaty IECEx (Panele sterownicze Plus)

Wymagania Dyrektywy ATEX względem łączników silnikowych

Silniki elektryczne stosowane w strefach zagrożonych wybuchem wymagają szczególnej ochrony przed przeciążeniami oraz zwarciami, zgodnie z wymaganiami Dyrektywy ATEX (2014/34/UE) i norm IEC 60079-14 oraz PN-EN 60079-0.

Co grozi silnikom

Zjawiska takie jak przeciążenia i zwarcia mogą prowadzić do nadmiernego nagrzewania się uzwojeń silnika, uszkodzeń izolacji, a także powstawania łuków elektrycznych i iskrzeń. W obecności mieszanin wybuchowych (gazów, par cieczy palnych lub pyłów) może to doprowadzić do zapłonu atmosfery wybuchowej.

Jak dobierać urządzenia

Każde urządzenie elektryczne pracujace w strefie zagrozenia wybuchem musi być projektowane, dobierane i instalowane z uwzględnieniem specyficznych wymagań wynikających z klasyfikacji stref Ex oraz kategorii urządzenia.

Łącznik silnikowy jako ostatni element procesu

Cały układ napędowy musi być zgodny z wymaganiami dotyczącymi klasy temperaturowej (np. T3, T4) oraz odpowiednio dobrany do rodzaju strefy (0, 1, 2 dla gazów lub 20, 21, 22 dla pyłów) i grupy wybuchowości.

Ograniczenie ryzyka zapłonu

Zastosowanie opisanych środków ochrony pozwala na ograniczenie ryzyka wystąpienia zapłonu do akceptowalnego poziomu oraz zapewnia bezpieczną, niezawodną i zgodną z przepisami eksploatację napędów elektrycznych w warunkach zagrożenia wybuchem.
